在 Unity 中使用周遭建築物和地形

Streetscape Geometry API 提供場景中地形、建築物或其他結構結構的幾何圖形。幾何圖形可用於透過點擊測試 API 進行遮蔽、算繪，或放置 AR 內容。街景服務幾何圖形資料是透過 Google 街景服務圖像取得。

試用範例

地理空間範例應用程式示範如何取得並呈現街景幾何圖形。

設定地理空間 API

如要使用 Streetscape 幾何圖形，您必須在專案中設定 Geospatial API。 請按照啟用地理空間 API 的操作說明設定 Geospatial API。

啟用街景幾何圖形

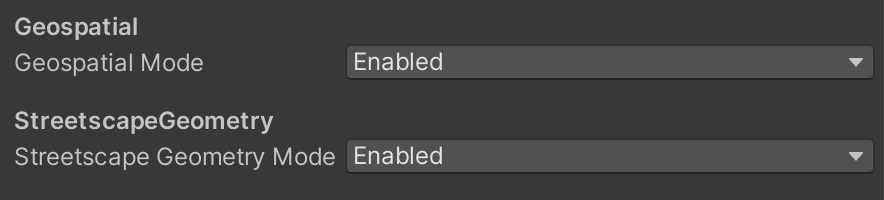

當 GeospatialMode 設為 GeospatialMode.Enabled 且 StreetscapeGeometryMode 設為 StreetscapeGeometryMode.Enabled 時，Geospatial API 會取得街景幾何圖形資料。

在 ARCore 工作階段中取得 Streetscape 幾何圖形

將 ARStreetscapeGeometryManager 元件新增至 GameObject。新增、更新或移除街景服務時，會觸發 ARStreetscapeGeometryManager.StreetscapeGeometriesChanged 事件。

public Material streetscapeGeometryMaterial;

List<ARStreetscapeGeometry> _addedStreetscapeGeometries = new List<ARStreetscapeGeometry>();
List<ARStreetscapeGeometry> _updatedStreetscapeGeometries = new List<ARStreetscapeGeometry>();
List<ARStreetscapeGeometry> _removedStreetscapeGeometries = new List<ARStreetscapeGeometry>();

public void OnEnable()
{
    StreetscapeGeometryManager.StreetscapeGeometriesChanged +=
        GetStreetscapeGeometry;
}

public void Update() {
  foreach (ARStreetscapeGeometry streetscapegeometry in _addedStreetscapeGeometries)
  {
    GameObject renderObject = new GameObject(
       "StreetscapeGeometryMesh", typeof(MeshFilter), typeof(MeshRenderer));

    if (renderObject)
    {
        renderObject.transform.position = streetscapegeometry.pose.position;
        renderObject.transform.rotation = streetscapegeometry.pose.rotation;
        renderObject.GetComponent<MeshFilter>().mesh = streetscapegeometry.mesh;
        renderObject.GetComponent<MeshRenderer>().material = streetscapeGeometryMaterial;
    }
  }
}

public void OnDisable()
{
    StreetscapeGeometryManager.StreetscapeGeometriesChanged -=
        GetStreetscapeGeometry;
}

private void GetStreetscapeGeometry(ARStreetscapeGeometriesChangedEventArgs eventArgs)
{
    _addedStreetscapeGeometries = eventArgs.Added;
    _updatedStreetscapeGeometries = eventArgs.Updated;
    _removedStreetscapeGeometries = eventArgs.Removed;
}

瞭解 ARStreetscapeGeometry

ARStreetscapeGeometry 包含建築物相關資訊：

建築 LOD 1

BuildingLOD1 包含從向上延伸至平面的建築物藍圖。建築物高度可能不正確。

建築物 LOD 2

BuildingLOD2的精確度較高。網格的牆壁和屋頂會更貼近建築物的形狀。煙囪或屋頂通風等小型特色，仍然可以在網格外醒來。

瞭解 Mesh

Mesh 是多邊形網格，代表街景服務幾何圖形的表面重新建構情形。 請參閱 Mesh 和 MeshRenderer。請注意，根據預設，系統不會計算常態值，請參閱 Mesh.RecalculateNormals() 進行計算。

將 AR 內容附加至 ARStreetscapeGeometry

使用 ARAnchorManager.AddAnchor() 為 ARStreetscapeGeometry.mesh 中端點附近的指定姿勢建立錨點。這個錨定標記會沿用父項 ARStreetscapeGeometry 的追蹤狀態。

對 ARStreetscapeGeometry 執行命中測試

ARRaycastManagerExtensions.RaycastStreetscapeGeometry 可用於對 Streetscape 幾何圖形進行測試。如果有交集，XRRaycastHit 會包含命中位置的相關姿勢資訊，以及命中的 ARStreetscapeGeometry 參照。你可以將這個街景幾何圖形傳遞至 ARAnchorManager.AddAnchor()，建立附加的錨點。

Vector2 screenTapPosition = Input.GetTouch(0).position;
List<XRRaycastHit> hitResults = new List<XRRaycastHit>();
if (RaycastManager.RaycastStreetscapeGeometry(screenTapPosition, ref hitResults)){
  ARStreetscapeGeometry streetscapegeometry =
      StreetscapeGeometryManager.GetStreetscapeGeometry(hitResults[0].trackableId);
  if (streetscapegeometry != null)
  {
      ARAnchor anchor = StreetscapeGeometryManager.AttachAnchor(streetscapegeometry, hitResults[0].pose);
  }
}

啟用地理空間深度

地理空間深度結合街景幾何圖形與本機感應器輸入資料，有效提升深度資料。啟用地理空間深度後，系統會修改輸出深度和原始深度圖片，藉此納入光柵化的街景幾何圖形，以及當地的觀測深度。這有助於提高姿勢使用深度。
