舊版 Blockly 開發人員工具

舊版 Blockly 開發人員工具是網路式開發人員工具，可自動執行部分 Blockly 設定程序，包括建立自訂方塊、建構工具箱，以及設定 Blockly 工作區。

使用這項工具開發 Blockly 應用程式的程序分為三個部分：

  • 使用 Block Factory 和 Block Exporter 建立自訂積木。
  • 使用 Workspace Factory 建立工具箱和預設工作區。
  • 使用 Workspace Factory 設定工作區 (目前僅提供網頁版功能)。

「Block Factory」分頁

「積木工廠」分頁可協助您建立自訂積木的積木定義和積木程式碼產生器。您可以在這個分頁中輕鬆建立、修改及儲存自訂區塊。

定義區塊

這部影片會詳細說明定義區塊的步驟。使用者介面已過時，但當中強調的區塊功能仍正確無誤。

管理程式庫

區塊是依名稱參照，因此您要建立的每個區塊都必須有專屬名稱。使用者介面會強制執行這項操作，並清楚說明您是「儲存」新區塊，還是「更新」現有區塊。

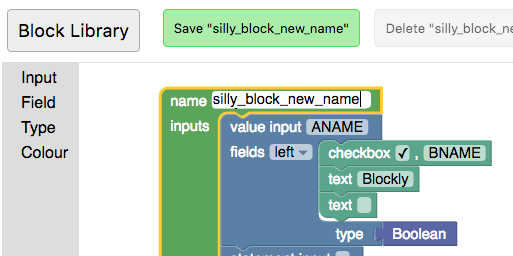

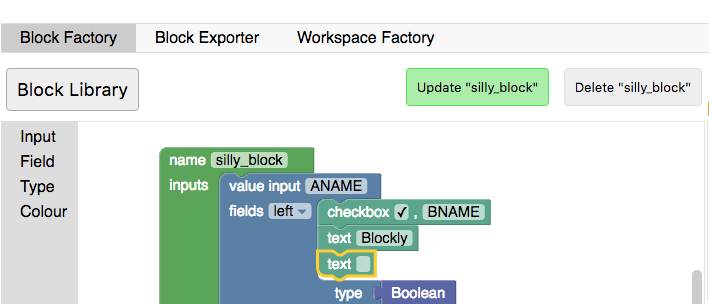

「積木工廠」分頁，以及包含積木名稱的「儲存」和「刪除」按鈕。 「積木工廠」分頁，其中包含「更新」和「刪除」按鈕，以及積木名稱。

按一下「程式庫」按鈕，即可切換先前儲存的積木，或建立新的空白積木。變更現有區塊的名稱，也是快速建立多個定義相似區塊的方法。

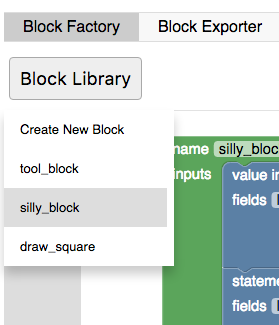

「積木庫」下拉式選單，包含四個項目：「建立新積木」和先前建立的三個積木名稱。

匯出及匯入程式庫

積木會儲存在瀏覽器的本機儲存空間。清除瀏覽器的本機儲存空間會刪除積木。如要無限期儲存積木，請下載媒體庫。積木庫會下載為 XML 檔案，匯入後即可將積木庫還原為下載檔案時的狀態。請注意，匯入積木程式庫會取代目前的程式庫，因此建議您先匯出。

此外，匯入和匯出功能也是維護及分享不同自訂積木組合的建議方式。

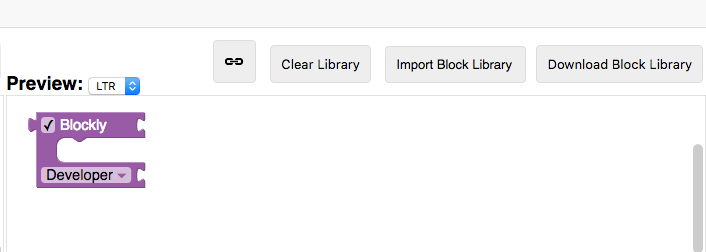

「清除程式庫」、「匯入積木程式庫」和「下載積木程式庫」按鈕。

「Block Exporter」分頁

設計好積木後，您需要匯出積木定義和產生器虛設常式，才能在應用程式中使用。這項操作是在「Block Exporter」分頁中完成。

區塊選擇器會顯示區塊庫中儲存的所有區塊。 按一下方塊即可選取或取消選取要匯出的方塊。如要選取程式庫中的所有方塊，請使用「選取」→「所有儲存在方塊程式庫中的項目」選項。如果您是使用「Workspace Factory」分頁建立工具箱或設定工作區，也可以依序點選「選取」→「Workspace Factory 中使用的所有積木」，選取所有使用的積木。

「Block Exporter」(區塊匯出工具) 分頁的「Block Selector」(區塊選取器) 區域。這個面板包含「選取」按鈕，可選取積木庫中的所有積木或工作區工廠中使用的所有積木；「清除選取項目」按鈕；以及可個別選取的積木清單。

匯出設定可讓您選擇要指定哪種產生的語言，以及是否要匯出所選區塊的定義、產生器存根或兩者。選取完畢後，按一下「匯出」即可下載檔案。

整個「Block Exporter」分頁。這個頁面包含「區塊選取器」區域、「匯出設定」區域和「匯出預覽」區域。

「Workspace Factory」分頁

Workspace Factory 可讓您輕鬆設定工具箱，以及工作區中的預設方塊集。您可以使用「工具箱」和「工作區」按鈕，在編輯工具箱和起始工作區之間切換。

「工具箱」和「工作區」按鈕。

建構工具箱

這個分頁有助於建構工具箱的 XML。本文假設您已熟悉 Toolbox 的功能。如果您已有工具箱的 XML，並想在此處編輯，可以點選「載入以編輯」載入。

沒有類別的工具箱

如果您有幾個積木，但想顯示這些積木而不使用任何類別，只要將積木拖曳到工作區，積木就會顯示在預覽畫面中的工具箱。

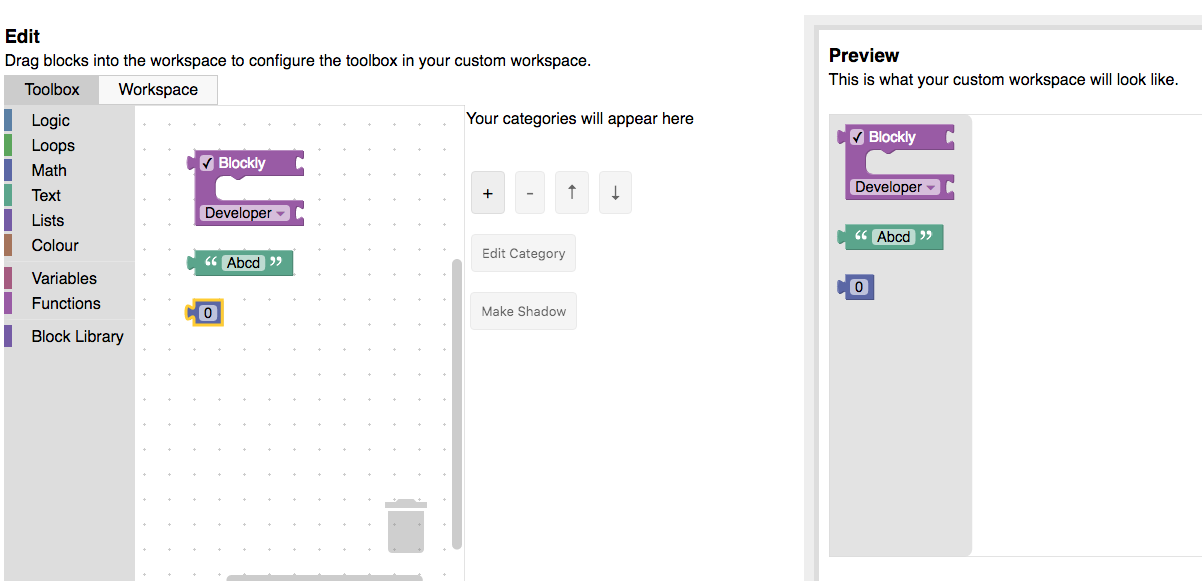

已選取「工具箱」按鈕的「Workspace Factory」分頁。左側是 Blockly 編輯器，可供您選擇工具箱中的積木；中間是類別區域，可供您將類別新增至工具箱；右側是預覽區域，可顯示您建構的工具箱。三個方塊已拖曳到左側的工作區。這會建構飛出式工具箱，如右側所示。

工具箱 (含類別)

如要在類別中顯示方塊，請按一下「+」按鈕，然後選取新類別的下拉式選單項目。這樣一來，類別就會新增至類別清單，供你選取及編輯。選取「標準類別」可新增個別標準 Blockly 類別 (邏輯、迴圈等)，選取「標準工具箱」則可新增所有標準 Blockly 類別。使用箭頭按鈕重新排序類別。

「Workspace Factory」分頁的類別區域。這會顯示目前的類別清單，以及用來新增和刪除類別，並在清單中上下移動類別的按鈕。已選取「+」按鈕來新增類別。

如要變更所選類別的名稱或顏色，請使用「編輯類別」 下拉式選單。將區塊拖曳到工作區，即可新增至所選類別。

「編輯類別」下拉式選單，內含可變更類別名稱和顏色的欄位。

進階區塊

根據預設，你可以將任何標準積木或媒體庫中的積木新增至工具箱。如果 JSON 中定義的方塊不在程式庫中，可以使用「匯入自訂方塊」按鈕匯入。

部分區塊應一併使用或包含預設值。方法是使用「群組和陰影」。編輯器中連線的任何方塊都會以群組形式新增至工具箱。如要將附加至其他積木的積木變更為陰影積木，請選取子積木，然後按一下「製作陰影」按鈕。 注意：只有不含變數的子區塊可以變更為陰影區塊。

如果工具箱中包含變數或函式積木，請在工具箱中加入「變數」或「函式」類別，讓使用者充分運用積木。進一步瞭解「變數」或「函式」類別。

設定工作區

如要設定工作區的不同部分，請前往「Workspace Factory」分頁，然後選取「Workspace」。

選擇工作區選項

為設定選項設定不同的值，然後在預覽區域中查看結果。啟用「格線」或「縮放」後，會顯示更多設定選項。此外，改用類別通常需要更複雜的工作區；新增第一個類別時，系統會自動加入垃圾桶和捲軸。

已選取「Workspace」按鈕的「Workspace Factory」分頁。「類別」區域已改為工作區選項清單，供您選擇。

將預先載入的積木新增至工作區

這是選用步驟，但如要在工作區中顯示一組區塊，可能就必須執行這項操作：

  • 應用程式載入時。
  • 觸發事件 (例如升級、點選說明按鈕等)。

將方塊拖曳到編輯空間，即可在預覽畫面中查看工作區。 您可以建立封鎖群組、停用封鎖，以及在選取特定封鎖時，將其設為陰影封鎖。

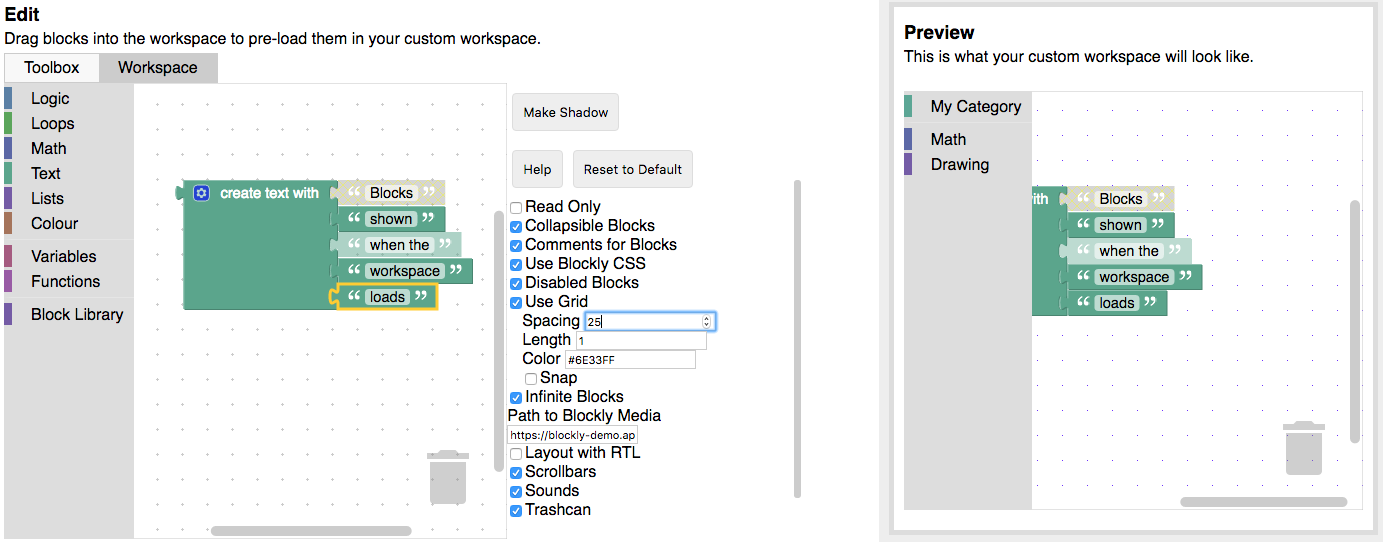

已選取「Workspace」按鈕的「Workspace Factory」分頁。方塊已拖曳到左側 Blockly 編輯器的工作區。這些積木會顯示在右側 Blockly 編輯器工作區中，以預先載入的積木形式呈現。

您可以將這些方塊匯出為 XML (請見下文)。建立工作區後，請立即使用 Blockly.Xml.domToWorkspace 將他們新增至工作區：

var xmlText = '<xml xmlns="https://developers.google.com/blockly/xml">' +
    '<block type="math_number"></block></xml>';
Blockly.Xml.domToWorkspace(Blockly.utils.xml.textToDom(xmlText), workspace);

這段範例程式碼會在工作區中新增單一 math_number 區塊。

匯出中

Workspace Factory 提供下列匯出選項：

工作區工廠分頁頂端的「匯出」下拉式選單，可匯出啟動程式碼、工具箱、預先載入的工作區積木或所有這些項目。

  • 入門程式碼：產生入門 HTML 和 JavaScript，用於插入自訂 Blockly 工作區。
  • 工具箱：產生 XML，用於指定工具箱。
  • Workspace Blocks：產生可載入工作區的 XML。
