שכבות-על של קרקע

בחירת פלטפורמה: Android iOS JavaScript

שכבות-על של קרקע הן שכבות-על של תמונות שקשורות לקואורדינטות של קו רוחב וקו אורך, ולכן הן זזות כשגוררים את המפה או משנים את רמת הזום שלה.

דוגמאות קוד

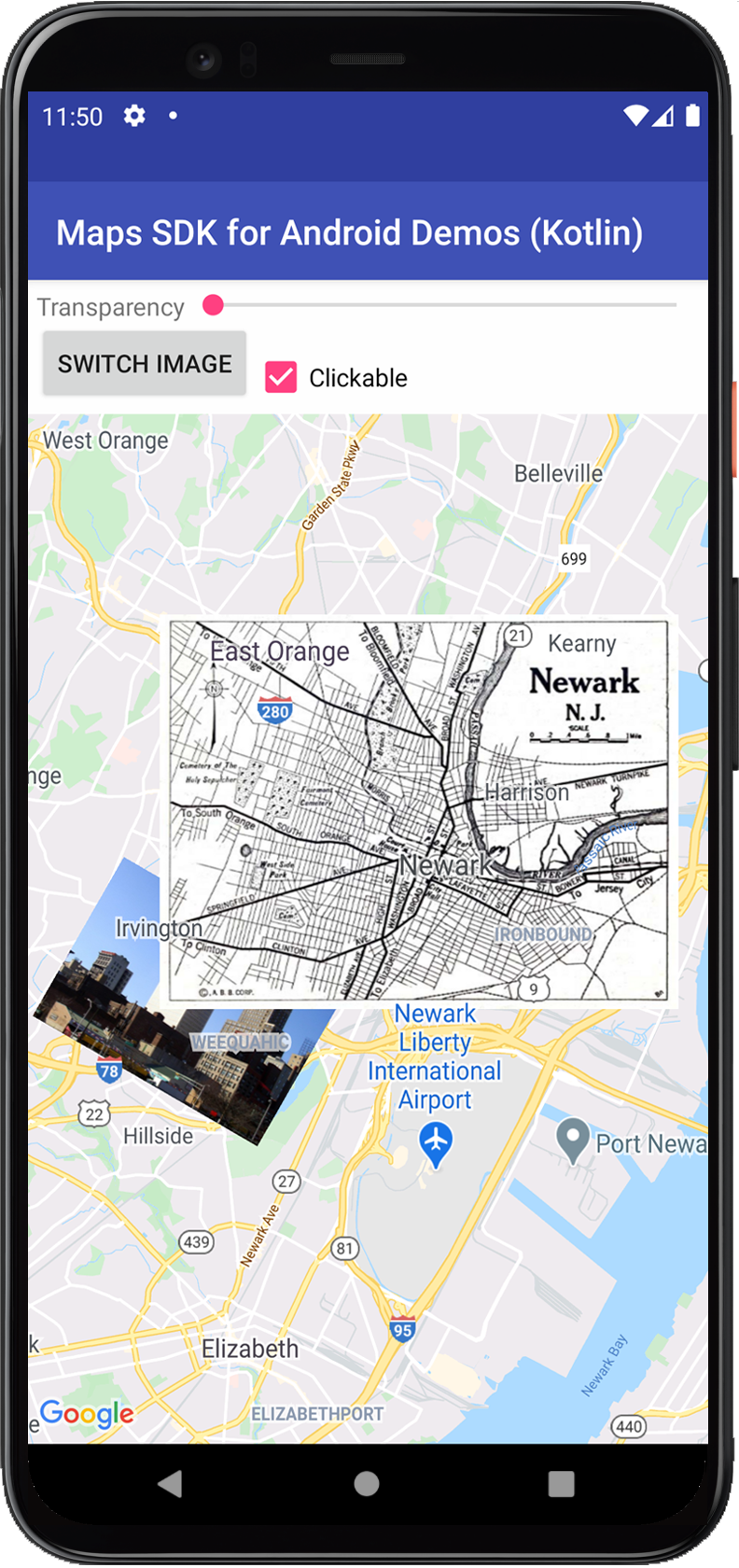

במאגר ApiDemos ב-GitHub יש דוגמה שממחישה שכבות-על של קרקע:

• ‫GroundOverlayDemoActivity – Java: תכונות של שכבת-על של קרקע ומאזינים ב-Java
• ‫GroundOverlayDemoActivity – Kotlin: תכונות של שכבות-על של קרקע ומאזינים ב-Kotlin

מבוא

שכבת-על של קרקע היא תמונה שמוצמדת למפה. שלא כמו סמנים, שכבות-על של הקרקע מכוונות ביחס לפני כדור הארץ ולא ביחס למסך, ולכן סיבוב, הטיה או שינוי גודל של המפה ישנו את הכיוון של התמונה. שכבות-על של תמונות על הקרקע שימושיות כשרוצים להציג תמונה אחת באזור מסוים במפה. אם רוצים להוסיף תמונות מפורטות שמכסות חלק גדול מהמפה, כדאי להשתמש בשכבת-על של משבצות.

הוספת שכבת-על

כדי להוסיף GroundOverlay, יוצרים אובייקט GroundOverlayOptions שמגדיר גם תמונה וגם מיקום. אפשר גם לציין הגדרות נוספות שישפיעו על המיקום של התמונה במפה. אחרי שמגדירים את האפשרויות הנדרשות, מעבירים את האובייקט לשיטה GoogleMap.addGroundOverlay() כדי להוסיף את התמונה למפה. השיטה addGroundOverlay() מחזירה אובייקט GroundOverlay. כדאי לשמור הפניה לאובייקט הזה אם רוצים לשנות אותו בהמשך.

הערה: כשהתמונה מתווספת למפה, היא מומרת לתמונה עם צדדים שהם חזקות של שתיים. כדי להימנע מההמרה הזו, אפשר להשתמש בתמונה מקורית עם מידות שהן חזקות של 2 – לדוגמה, 128x512 או 1024x1024.

הדרכה מפורטת:

1. יצירת מופע של אובייקט GroundOverlayOptions חדש
2. מציינים את התמונה כ-BitmapDescriptor.
3. מגדירים את מיקום התמונה באחת מהשיטות הזמינות:
   • position(LatLng location, float width, float height)
   • position(LatLng location, float width)
   • positionFromBounds(LatLngBounds bounds)
4. מגדירים מאפיינים אופציונליים, כמו transparency, לפי הצורך.
5. מתקשרים אל GoogleMap.addGroundOverlay() כדי להוסיף את התמונה למפה.

בדוגמה הבאה אפשר לראות איך מוסיפים שכבת-על של קרקע לאובייקט GoogleMap קיים.

Kotlin

val newarkLatLng = LatLng(40.714086, -74.228697)
val newarkMap = GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))
    .position(newarkLatLng, 8600f, 6500f)
map.addGroundOverlay(newarkMap)



Java

LatLng newarkLatLng = new LatLng(40.714086, -74.228697);

GroundOverlayOptions newarkMap = new GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))
    .position(newarkLatLng, 8600f, 6500f);
map.addGroundOverlay(newarkMap);



אם רוצים לשנות או להסיר שכבת-על של קרקע אחרי שמוסיפים אותה למפה, צריך לוודא ששומרים את אובייקט GroundOverlay. אפשר לשנות את השכבה העליונה מאוחר יותר על ידי שינוי האובייקט הזה.

Kotlin

// Add an overlay to the map, retaining a handle to the GroundOverlay object.
val imageOverlay = map.addGroundOverlay(newarkMap)



Java

// Add an overlay to the map, retaining a handle to the GroundOverlay object.
GroundOverlay imageOverlay = map.addGroundOverlay(newarkMap);



הסרת שכבת-על

אפשר להסיר שכבת-על של קרקע באמצעות השיטה GroundOverlay.remove().

Kotlin

imageOverlay?.remove()



Java

imageOverlay.remove();



שינוי שכבת-על

אפשר לשנות את תמונת שכבת העל הקרקעית אחרי שמוסיפים אותה למפה באמצעות השיטה GroundOverlay.setImage(BitmapDescriptor).

Kotlin

// Update the GroundOverlay with a new image of the same dimension
imageOverlay?.setImage(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))



Java

// Update the GroundOverlay with a new image of the same dimension
imageOverlay.setImage(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922));



השיטה setImage() תחליף את התמונה הקיימת בתמונה אחרת עם אותם ממדים.

מיקום של שכבת-על של קרקע

יש שתי דרכים לציין את המיקום של שכבת-העל הקרקעית:

• שימוש ב-LatLng כדי למרכז את שכבת העל, ובמידות במטרים כדי לציין את גודל התמונה.
• שימוש ב-LatLngBounds כדי לציין את הפינות הצפון-מזרחית והדרום-מערבית של התמונה.

צריך לציין את המיקום של שכבת העל של הקרקע לפני שמוסיפים אותה למפה.

שימוש במיקום למיקום תמונה

כשמוסיפים את התמונה, מציינים את ערכי LatLng שאליהם יוצמד העוגן ואת רוחב שכבת העל (במטרים). הערך שמוגדר כברירת מחדל ל-anchor הוא מרכז התמונה. אפשר גם לציין את הגובה של שכבת העל (במטרים). אם לא תציינו את הגובה של שכבת העל, הוא יחושב באופן אוטומטי כדי לשמור על הפרופורציות של התמונה.

הקוד שבהמשך ממקם תמונה במיקום 40.714086, -74.228697 ברוחב 8.6 ק"מ ובגובה 6.5 ק"מ. התמונה מעוגנת לפינה השמאלית התחתונה.

Kotlin

val newarkMap = GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))
    .anchor(0f, 1f)
    .position(LatLng(40.714086, -74.228697), 8600f, 6500f)



Java

GroundOverlayOptions newarkMap = new GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))
    .anchor(0, 1)
    .position(new LatLng(40.714086, -74.228697), 8600f, 6500f);



שימוש ב-LatLngBounds למיקום תמונה

אתם מספקים LatLngBounds שמכיל את התמונה. התג LatLngBounds מגדיר את הפינות הצפון-מזרחית והדרום-מערבית של התמונה. כשהתמונה מצוירת במפה, היא מסובבת כדי להתאים לגבולות. אם הגבולות לא תואמים ליחס הגובה-רוחב המקורי, התמונה תהיה מוטה.

הקוד שבהמשך מציב תמונה במפה, כשהפינה הדרום-מערבית שלה קשורה ל-40.712216,-74.22655 והפינה הצפון-מזרחית שלה קשורה ל-40.773941, -74.12544.

Kotlin

val newarkBounds = LatLngBounds(
    LatLng(40.712216, -74.22655),  // South west corner
    LatLng(40.773941, -74.12544)   // North east corner
)
val newarkMap = GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))
    .positionFromBounds(newarkBounds)



Java

LatLngBounds newarkBounds = new LatLngBounds(
    new LatLng(40.712216, -74.22655),       // South west corner
    new LatLng(40.773941, -74.12544));      // North east corner
GroundOverlayOptions newarkMap = new GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.newark_nj_1922))
    .positionFromBounds(newarkBounds);



שיוך נתונים לשכבת-על של הקרקע

אפשר לקרוא ל-GroundOverlay.setTag() כדי לאחסן אובייקט נתונים שרירותי עם שכבת-על של הקרקע, ולאחזר את אובייקט הנתונים באמצעות GroundOverlay.getTag().

בדוגמה הבאה של קוד, תיאור מחרוזת מאוחסן עם שכבת-על של קרקע:

Kotlin

val sydneyGroundOverlay = map.addGroundOverlay(
    GroundOverlayOptions()
        .image(BitmapDescriptorFactory.fromResource(R.drawable.harbour_bridge))
        .position(LatLng(-33.873, 151.206), 100f)
        .clickable(true)
)
sydneyGroundOverlay?.tag = "Sydney"



Java

GroundOverlay sydneyGroundOverlay = map.addGroundOverlay(new GroundOverlayOptions()
    .image(BitmapDescriptorFactory.fromResource(R.drawable.harbour_bridge))
    .position(new LatLng(-33.873, 151.206), 100)
    .clickable(true));

sydneyGroundOverlay.setTag("Sydney");



ריכזנו כאן כמה דוגמאות לתרחישים שבהם כדאי לאחסן ולאחזר נתונים באמצעות שכבות-על של תמונות:

• יכול להיות שהאפליקציה שלכם תתאים לשכבות-על שונות של קרקע, ואתם רוצים להתייחס אליהן באופן שונה כשהמשתמש לוחץ עליהן.
• יכול להיות שאתם משתמשים במערכת עם מזהי רשומות ייחודיים, שבהם השכבות מייצגות רשומות ספציפיות במערכת הזו.
• יכול להיות שנתוני השכבות יצביעו על עדיפות כדי לקבוע את הערך של z-index לשכבת העל.

טיפול באירועים של שכבת-על של קרקע

כברירת מחדל, אי אפשר ללחוץ על שכבות-על של הקרקע. אפשר להפעיל ולהשבית את האפשרות ללחיצה על ידי קריאה ל-GroundOverlay.setClickable(boolean).

משתמשים ב-OnGroundOverlayClickListener כדי להאזין לאירועי קליקים בשכבת-על של קרקע שאפשר ללחוץ עליה. כדי להגדיר את מאזין המיקום במפה, קוראים ל-GoogleMap.setOnGroundOverlayClickListener(OnGroundOverlayClickListener). כשמשתמש לוחץ על שכבת-על של הקרקע, תקבלו קריאה חוזרת (callback) של onGroundOverlayClick(GroundOverlay).

הערה: אם יש כמה שכבות-על או צורות (סמנים, קווים פוליגוניים, מצולעים, עיגולים או שכבות-על של קרקע) שמונחות אחת על השנייה, אירוע הקליק עובר דרך אשכול הסמנים קודם, ואז מופעל עבור שכבות-על או צורות אחרות שאפשר ללחוץ עליהן, על סמך ערכי z-index שלהן. מופעל אירוע אחד לכל היותר לכל קליק. במילים אחרות, הקליק לא מועבר לשכבות או לצורות עם ערכי z-index נמוכים יותר. מידע נוסף על marker z-index ועל אירועי קליקים
