Leitfaden zur Routenauswahl für Roads Management Insights

Bilder

In diesem Dokument finden Sie Best Practices zum Definieren von „SelectedRoutes“ mit der Road Selection API für das Produkt Roads Management Insights (RMI). Die richtige Definition von „SelectedRoutes“ ist der wichtigste Schritt, um genaue und zuverlässige Verkehrsdaten für die Straßensegmente zu erhalten, die Sie beobachten möchten. Eine vollständige technische Übersicht finden Sie in der offiziellen Dokumentation zur Road Selection API.

Grundprinzipien der Erstellung von SelectedRoute

Wenn Sie eine SelectedRoute für das Monitoring definieren, sollten Sie die folgenden Grundsätze beachten, um die Genauigkeit der SelectedRoute und die Gültigkeit der Daten zu gewährleisten.

1. Spezifisch für die Straßenseite sein

Eine „SelectedRoute“ sollte eine einzelne Fahrtrichtung darstellen. Für geteilte Autobahnen oder Straßen mit einem Mittelstreifen sollten Sie für jede Richtung separate SelectedRoute-Objekte erstellen (z.B. eines für die Fahrtrichtung Norden und eines für die Fahrtrichtung Süden). Achten Sie darauf, dass Start, Ziel und alle Zwischenwegpunkte auf der richtigen Straßenseite für die Richtung liegen, die Sie beobachten möchten. Wenn ein Start- oder Zielpunkt auf der falschen Seite einer mehrspurigen Straße mit Mittelstreifen platziert wird, kann das zu unbeabsichtigten „SelectedRoutes“ oder Datenfehlern führen.

2. Mehrstufige Straßen und Überführungen verarbeiten

Auf komplexen Straßen mit mehreren Ebenen (z.B. übereinanderliegende Autobahnen, Überführungen, komplexe Autobahnkreuze) kann ein einzelnes Paar aus Breiten- und Längengrad mehrdeutig sein und dazu führen, dass die Route auf der falschen Ebene „eingerastet“ wird. Um dies zu verhindern, sollten Sie Zwischenwegpunkte verwenden, um die Route auf das richtige Straßensegment und die richtige Ebene zu führen. Wenn Sie einen oder mehrere Wegpunkte hinzufügen, folgt die Route genau Ihren Vorgaben.

3. Gültige Start- und Endpunkte definieren

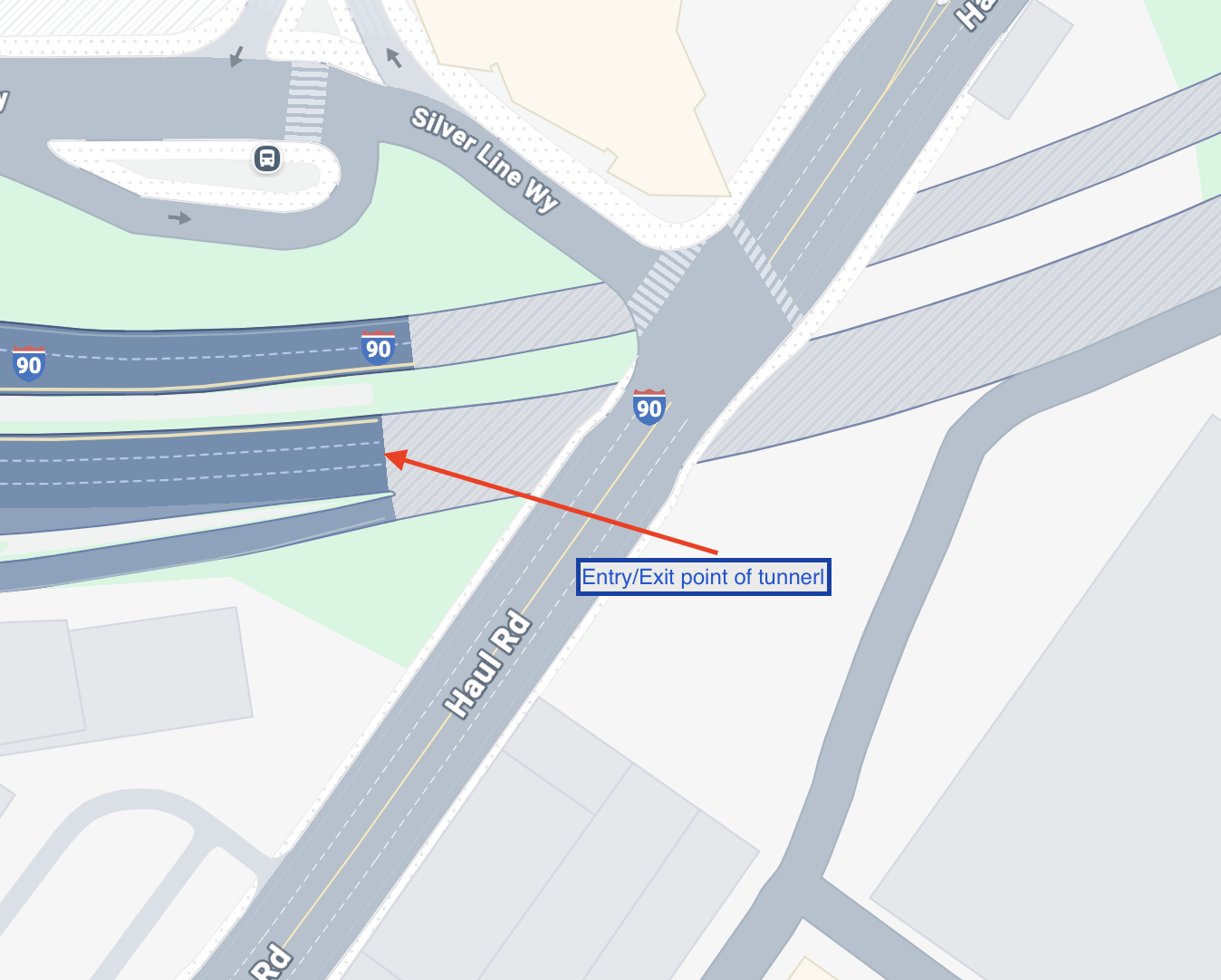

Eine „SelectedRoute“ darf nicht in einem Tunnel beginnen oder enden. Der Start- und Zielpunkt für die SelectedRoute sollten sich im Freien befinden. SelectedRoutes, die durch Tunnel führen, werden unterstützt, aber das Monitoring-Segment selbst darf nicht in einem Tunnel beginnen oder enden.

Bilder

4. Angemessene Routenlängen definieren

Eine „SelectedRoute“ ist flexibel und kann in verschiedenen Maßstäben definiert werden:

  • Kurze Routen: Eine „SelectedRoute“ kann so klein wie ein einzelner Straßenblock sein, was für detaillierte Analysen in städtischen Gebieten nützlich ist.
  • Einheitliche Routen: Sie können SelectedRoutes mit gleichen Abständen (z. B. alle 0,5 Meilen) für einheitliche Berichte definieren.
  • Lange Routen: Eine „SelectedRoute“ kann einen langen, zusammenhängenden Straßenabschnitt abdecken. Das ist ideal für die Überwachung ganzer Autobahnkorridore oder wichtiger Hauptverkehrsstraßen zwischen bedeutenden Kreuzungen.

Wählen Sie die SelectedRoute-Länge aus, die Ihren Monitoring- und Analyseanforderungen am besten entspricht.

5. Straßensegmente mit vertikaler Trennung (Tunnel, Überführungen, Brücken usw.) identifizieren

Wenn Sie Straßensegmente mithilfe von Längen- und Breitengraden definieren, müssen Sie Szenarien berücksichtigen, in denen mehrere Straßensegmente denselben zweidimensionalen geografischen Raum einnehmen, aber vertikal voneinander getrennt sind. Dies ist häufig bei Bauwerken wie Tunneln, Überführungen und Brücken der Fall. Wenn Sie sich nur auf den Breiten- und Längengrad verlassen, ohne die Höhe zu berücksichtigen, kann das zu Ungenauigkeiten bei der Auswahl der SelectedRoute und der Navigation führen. Eine Straße, die durch einen Tunnel führt, hat beispielsweise denselben Längen- und Breitengrad wie das Straßensegment auf der Oberfläche darüber. Ebenso haben eine Überführung oder Brücke dieselben horizontalen Koordinaten wie die Straße darunter. Wenn diese vertikal gestapelten Segmente nicht unterschieden werden, kann es passieren, dass ein Routingsystem den Verkehr fälschlicherweise auf eine Straße auf einer niedrigeren Ebene leitet, obwohl eine Straße auf einer höheren Ebene vorgesehen ist, oder umgekehrt.

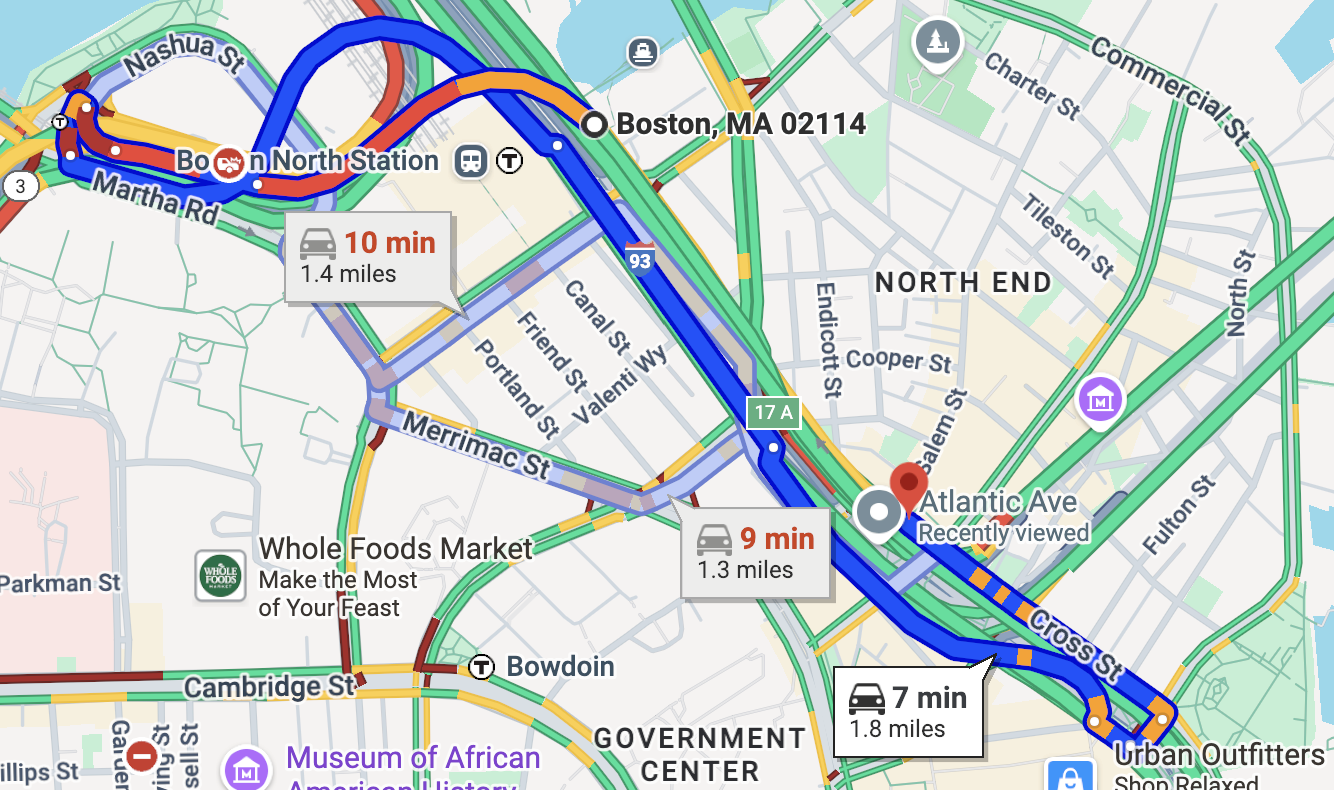

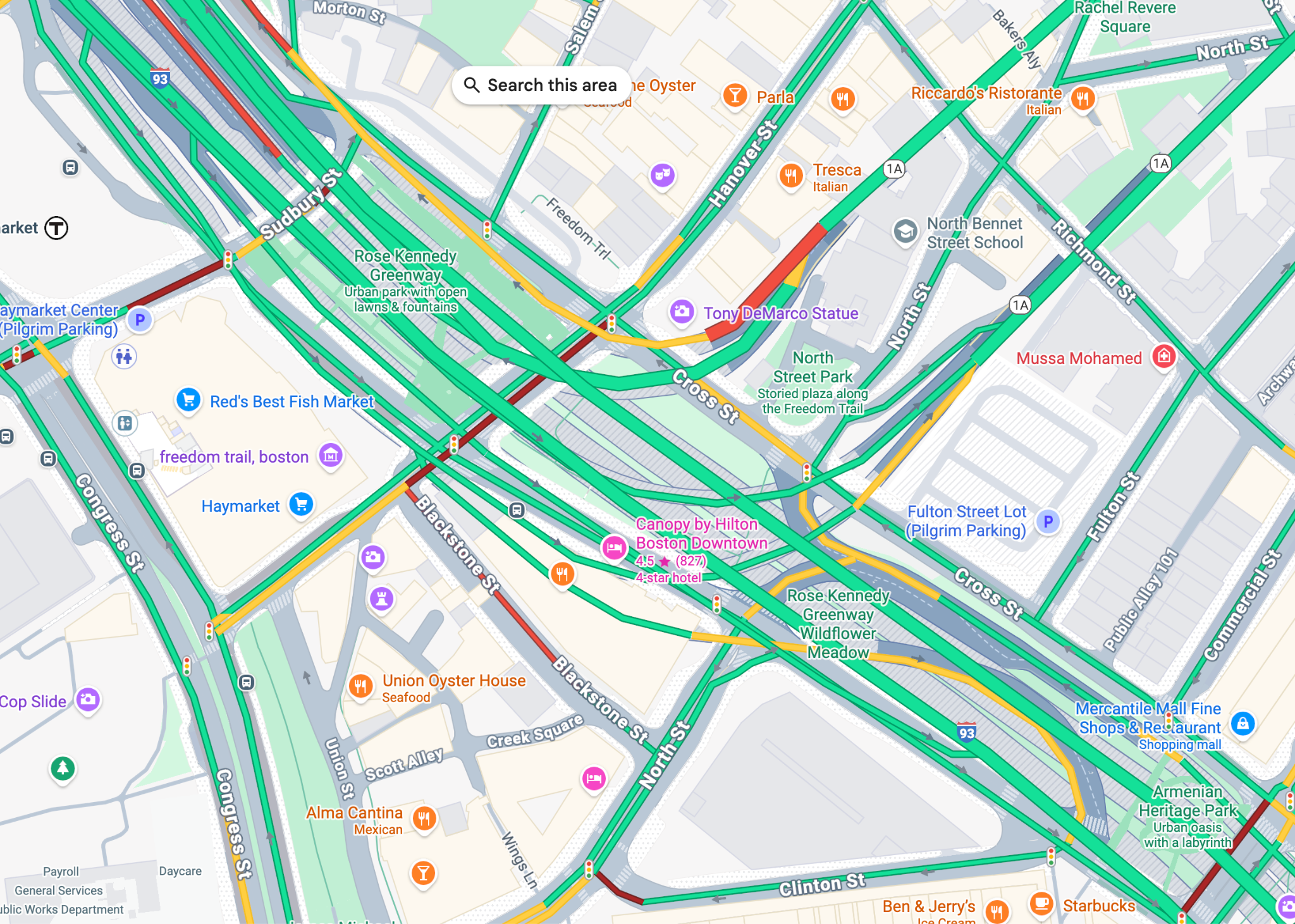

In diesem Beispiel in Boston bei 42.362347, -71.055935 gibt es einen riesigen Tunnel namens Big Dig.


Wenn wir einen Wegpunkt auf einer Straße platzieren, kann selbst eine geringfügige Ungenauigkeit bei den genauen geografischen Koordinaten zu einer völlig anderen Routenberechnung führen. Diese Empfindlichkeit gegenüber der Platzierung von Wegpunkten ist ein wichtiger Faktor bei Algorithmen zur Auswahl von „SelectedRoute“.

Angenommen, ein Wegpunkt wird am Anfang eines Tunnels gesetzt. Wenn die Position dieses Wegpunkts dann auch nur geringfügig an eine benachbarte Zufahrtsstraße angepasst wird, kann die Routing-Engine trotz fast identischer Breiten- und Längengradkoordinaten eine völlig andere Route generieren. Dieses Phänomen unterstreicht die Bedeutung einer präzisen Eingabe von Wegpunkten und die Komplexität der Routenoptimierung, insbesondere in Gebieten mit komplexen Straßennetzen und geografischen Merkmalen.



6.Nicht alle Straßen sind erfassbar

Ihre „SelectedRoute“ kann möglicherweise nicht immer verfolgt werden

  • Außerhalb der registrierten „Jurisdiction“
  • Geringe „Straßennutzung“
    • Dies kann dazu führen, dass sich die Erfassbarkeit im Laufe der Zeit ändert.

Die Validierung erfolgt asynchron ⇒ Prüfen, ob alle registrierten SelectedRoutes diese Validierung bestanden haben

Best Practices für die Definition von SelectedRoute

Beachten Sie die folgenden Best Practices, um die Qualität Ihrer SelectedRoute-Definitionen und der resultierenden Daten zu verbessern.

Wegpunkte entlang der Route (Zwischenpunkte) verwenden

Auch bei kurzen, scheinbar einfachen SelectedRoutes wird dringend empfohlen, mindestens einen Zwischenwegpunkt anzugeben.

  • Warum?
    • Routenführung: Sorgt dafür, dass die ausgewählte Route (SelectedRoute) der gewünschten Route folgt, insbesondere wenn es alternative Straßen zwischen Start und Ziel gibt.
    • Schleifen aktivieren: Erforderlich, um Schleifen oder „Hin- und Rückfahrten“ korrekt darzustellen, bei denen Start und Ziel identisch sind.
    • Verbessert die Erkennung von Umwegen: Je mehr Wegpunkte Sie angeben, desto einfacher ist es, Datenpunkte zu erkennen und zu kennzeichnen, an denen der Verkehr möglicherweise von der vorgesehenen SelectedRoute abgewichen ist.
  • Wie?
    • Mit raumbezogenen Funktionen können Sie programmatisch einen Mittelpunkt entlang einer bekannten SelectedRoute finden.
    • Beispiel (BigQuery): Verwenden Sie die Funktion ST_LINEINTERPOLATEPOINT.
    • Beispiel (JavaScript): Verwenden Sie die Funktion „along“ aus der Turf.js-Bibliothek.

Routen aus externen Systemen abgleichen

Wenn Sie Routendaten aus einem externen GIS oder einem System importieren, das auf einem anderen Straßennetz basiert, stimmen die Koordinaten möglicherweise nicht genau mit dem Straßennetz von Google überein. Dies kann zu „unbeabsichtigten Routen“ führen.

  • Problemlösung:
    1. Straßenseite prüfen: Prüfen Sie zuerst, ob sich der Startpunkt auf der richtigen Straßenseite befindet.
    2. Snap-to-Road: Mit der Methode matchPath der Roads API v2 können Sie Ihre vorhandenen Routendaten an das Straßennetz von Google anpassen.
    3. Manuell anpassen und neu zeichnen: Passen Sie Ihre Wegpunkte in einem Tool manuell an die Straßen von Google an. Verwenden Sie dann die Methode computeRoute der Routes API (mit der Einstellung „unaware“ für den Verkehr), um eine saubere Polylinie zu generieren, die dem Google-Netzwerk folgt.
    4. Nachzeichnen: Als letzte Möglichkeit können Sie Ihre Daten in einem GIS-Tool über das Straßennetz von Google legen und die Route manuell nachzeichnen, um neue Wegpunkte zu erstellen.

Datenbereinigung und -validierung

Die Daten, die Sie in BigQuery erhalten, spiegeln die realen Bedingungen wider. Sie sollten Bereinigungsschritte anwenden, um Daten herauszufiltern, die nicht Ihrer ausgewählten Route entsprechen.

Umwege verarbeiten

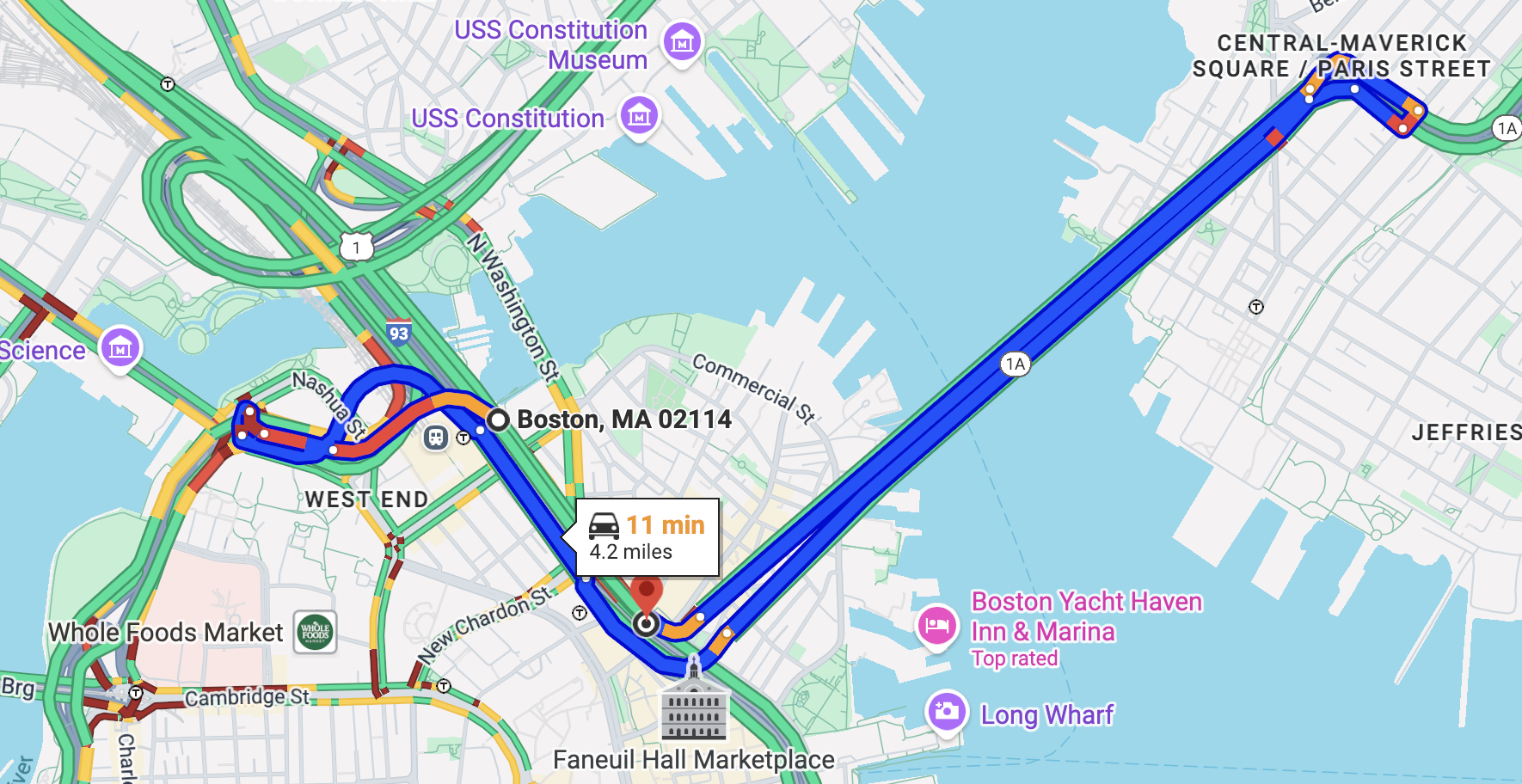

Die Routes API, die die Grundlage für RMI bildet, versucht immer, eine gültige Route zurückzugeben. Wenn die gewünschte „SelectedRoute“ blockiert oder stark überlastet ist, gibt die API möglicherweise eine Route zurück, die einen Umweg nimmt und von den von Ihnen definierten Zwischenwegpunkten abweicht. Wenn Sie in SelectedRoute beispielsweise eine Route von A -> B -> C angeben, kann ein Umweg dazu führen, dass eine Route zurückgegeben wird, die direkt von A -> C führt.

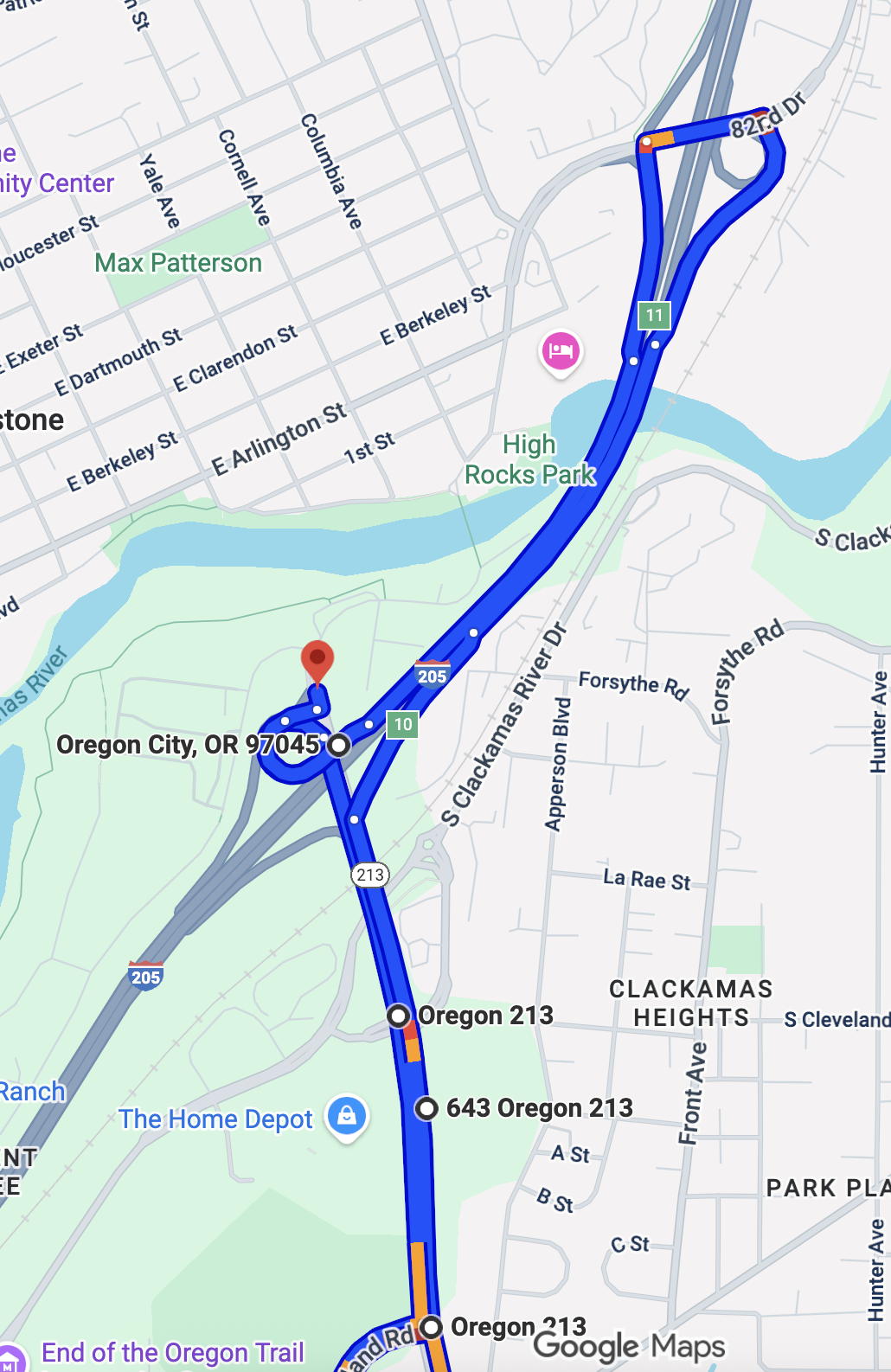

Beispiel: Wenn wir diese Route planen: https://www.google.com/maps/dir/OR-213,+Oregon+City,+OR+97045/Caufield,+Oregon+City,+OR+97045/OR-213,+Oregon+City,+OR+97045/OR-213,+Oregon+City,+OR+97045/643+OR-213,+Oregon+City,+OR+97045/OR-213,+Oregon+City,+OR+97045/Oregon+City,+OR+97045/Washington+Dr,+Oregon+City,+OR+97045/@45.3754391,-122.5822044,15.2z/data=!4m50!4m49!1m5!1m1!1s0x549570b9f466b4a1:0x6390dd57f70701fd!2m2!1d-122.5787!2d45.3231933!1m5!1m1!1s0x549570ca19ded1b3:0xd28eaf8da19c4509!2m2!1d-122.5756369!2d45.3303343!1m5!1m1!1s0x549576c6b4992137:0xb6ed1e1848a8e2a5!2m2!1d-122.5841289!2d45.3640919!1m5!1m1!1s0x549576c0c48ee6f1:0x86497e036c5dd444!2m2!1d-122.5850086!2d45.3662193!1m5!1m1!1s0x549576bfbca6fa93:0xf6b573219354d3f!2m2!1d-122.5851045!2d45.3696112!1m5!1m1!1s0x549576be3782e5db:0xd0ea93d91e8a0792!2m2!1d-122.5857424!2d45.371047!1m5!1m1!1s0x5495769635216053:0x150f4a4f811b98d6!2m2!1d-122.5870571!2d45.3752342!1m5!1m1!1s0x54957697b928b269:0x2b114f280e6ab0f0!2m2!1d-122.5875209!2d45.3760557!3e0?entry=ttu&g_ep=EgoyMDI1MTAxMy4wIKXMDSoASAFQAw%3D%3D sehen wir einen großen Umweg, der wahrscheinlich auf die Straßenverhältnisse zurückzuführen ist. Wenn dies jedoch nicht sorgfältig korrigiert wird, kann es zu einer fehlerhaften Datenerhebung kommen.


Für RMI sind diese umgeleiteten Datensätze weniger nützlich, da sie nicht die spezifische SelectedRoute darstellen, die Sie beobachten.

  • Maßnahme: Löschen Sie diese Zeilen nicht einfach. Sie sollten sie zur Analyse kennzeichnen, um zu verstehen, wann und warum Umwege auftreten.
  • Umwege kennzeichnen: Es gibt zwei Hauptmethoden, um Umwege programmatisch zu identifizieren:
    1. Wegpunktabweichung: Prüfen Sie, ob die zurückgegebene Routengeometrie alle von Ihnen angegebenen Zwischenwegpunkte enthält.
    2. Abweichung bei der Entfernung: Prüfen Sie, ob sich die distance der zurückgegebenen Route erheblich von der erwarteten Entfernung Ihrer SelectedRoute unterscheidet. Ein gängiger Schwellenwert ist eine Differenz von 5 %.
  • BigQuery-Beispiel zum Kennzeichnen von Umwegen: Sie können die Tabelle SelectedRoutes (die die erwartete Entfernung enthält) mit der Tabelle RouteResponses verknüpfen und eine CASE-Anweisung verwenden, um ein Flag zu erstellen.

Umgang mit „MultiLineString“-Geometrien

Der BigQuery-Datentyp GEOGRAPHY hat eine Einschränkung: Er kann keine einzelne LineString speichern, die sich selbst überschneidet (z.B. eine Kurve, eine Route, die sich aufgrund eines Umwegs selbst überschneidet).

  • Symptom: In diesem Fall speichert BigQuery die Geometrie als MultiLineString und Teile der Route fehlen möglicherweise.
  • Maßnahme: Sie sollten diese Datensätze aus Ihrer primären Analyse herausfiltern.
    1. BigQuery-Filter: Verwenden Sie WHERE ST_GEOMETRYTYPE(route_geometry) != "ST_MultiLineString".
  • Lösung:
    1. Wenn die Überschneidung durch einen Umweg verursacht wird, kann der Eintrag wie oben beschrieben herausgefiltert werden.
    2. Wenn die beabsichtigte SelectedRoute eine Überschneidung enthält, sollten Sie sie neu definieren, indem Sie die SelectedRoute in zwei oder mehr separate SelectedRoute-Objekte aufteilen.

Zeitzonenumrechnung

Alle Zeitstempeldaten im RMI-BigQuery-Export werden in koordinierter Weltzeit (UTC) angegeben. Für Berichte oder Analysen in einer lokalen Zeitzone sollten Sie diese Zeitstempel konvertieren.

  • BigQuery-Beispiel für die Zeitumrechnung: Verwenden Sie die Funktionen DATETIME und TIMESTAMP, um einen UTC-Zeitstempel in eine bestimmte lokale Zeitzone wie „America/Los_Angeles“ umzuwandeln.

Fazit

Wenn Sie die in diesem Leitfaden beschriebenen Best Practices befolgen, können Sie dafür sorgen, dass Ihre SelectedRoute-Definitionen korrekt und robust sind. So erhalten Sie zuverlässige und umsetzbare Verkehrsdaten aus dem Produkt Roads Management Insights. Das korrekte Definieren von Routen, das Verarbeiten komplexer Straßengeometrien und das Validieren der resultierenden Daten sind entscheidende Schritte, um das volle Potenzial von RMI für Ihre Anforderungen an das Straßenmanagement auszuschöpfen.

Autoren

Sarthak Gangopadhyay: Google Maps Devrel Naoya Moritani: Google Maps Devrel
