Formas

Mantenha tudo organizado com as coleções Salve e categorize o conteúdo com base nas suas preferências.
Selecione a plataforma: Android iOS JavaScript

O SDK do Maps para iOS oferece algumas maneiras simples de adicionar formas a mapas. As seguintes formas são permitidas:

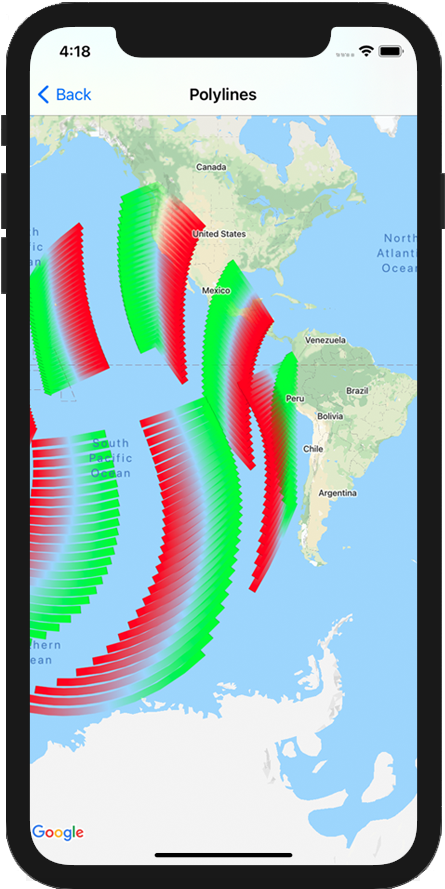

  • Uma polilinha é uma série de segmentos de linha conectados que pode criar qualquer forma para marcar caminhos e trajetos no mapa.
  • Um polígono é uma forma fechada que pode ser usada para marcar áreas o mapa.
  • Um círculo é uma projeção geograficamente precisa de um círculo na superfície da Terra.

É possível modificar a aparência de cada forma de diversas maneiras.

Polilinhas

As polilinhas permitem desenhar linhas no mapa. Um objeto GMSPolyline representa uma sequência ordenada de locais, exibida como uma série de segmentos de linha. Você pode definir a cor de uma polilinha com GMSStrokeStyle.

Para criar uma polilinha, você precisará especificar o caminho criando um objeto GMSMutablePath correspondente com dois ou mais pontos. Cada CLLocationCoordinate2D representa um ponto na superfície da Terra. Os segmentos de linha são desenhados entre os pontos, de acordo com a ordem em que você os adiciona ao caminho. É possível adicionar pontos ao caminho com os métodos addCoordinate: ou addLatitude:longitude:.

Swift

let path = GMSMutablePath()
path.add(CLLocationCoordinate2D(latitude: -33.85, longitude: 151.20))
path.add(CLLocationCoordinate2D(latitude: -33.70, longitude: 151.40))
path.add(CLLocationCoordinate2D(latitude: -33.73, longitude: 151.41))
let polyline = GMSPolyline(path: path)


Objective-C

GMSMutablePath *path = [GMSMutablePath path];
[path addCoordinate:CLLocationCoordinate2DMake(-33.85, 151.20)];
[path addCoordinate:CLLocationCoordinate2DMake(-33.70, 151.40)];
[path addCoordinate:CLLocationCoordinate2DMake(-33.73, 151.41)];
GMSPolyline *polyline = [GMSPolyline polylineWithPath:path];


Adicionar uma polilinha

  1. Crie um objeto GMSMutablePath.
  2. Defina os pontos no caminho com os métodos addCoordinate: ou addLatitude:longitude:.
  3. Instancie um novo objeto GMSPolyline usando o caminho como argumento.
  4. Defina outras propriedades, como strokeWidth e strokeColor, conforme você quiser.
  5. Defina a propriedade map do GMSPolyline.
  6. A polilinha é exibida no mapa.

O fragmento de código a seguir adiciona um retângulo a um mapa:

Swift

let rectanglePath = GMSMutablePath()
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.0))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.0))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.2))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.2))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.0))

let rectangle = GMSPolyline(path: path)
rectangle.map = mapView


Objective-C

GMSMutablePath *rectanglePath = [GMSMutablePath path];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.36, -122.0)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.45, -122.0)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.45, -122.2)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.36, -122.2)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.36, -122.0)];

GMSPolyline *rectangle = [GMSPolyline polylineWithPath:path];
rectangle.map = mapView;


Uma polilinha retangular

Como remover uma polilinha

Você pode remover uma polilinha do mapa definindo a propriedade map do GMSPolyline como nil. Como alternativa, remova todas as sobreposições (inclusive polilinhas e outras formas) atualmente no mapa, chamando o método GMSMapView clear.

Swift

mapView.clear()


Objective-C

[mapView clear];


Personalizar uma polilinha

O objeto GMSPolyline fornece várias propriedades para controlar a aparência da linha. Ele oferece as seguintes opções:

strokeWidth
A largura da linha inteira em pontos da tela. O padrão é 1. A largura não é alterada com a mudança do zoom do mapa.
geodesic
Quando YES, renderize essa borda da polilinha como uma geodésica. Os segmentos geodésicos seguem o caminho mais curto ao longo da superfície da Terra e podem aparecer como linhas curvas em um mapa com a projeção Mercator. Segmentos não geodésicos são desenhados como linhas retas no mapa. O valor padrão é NO.
spans
: usada para especificar a cor de um ou mais segmentos de uma polilinha. A propriedade de períodos é uma matriz de objetos GMSStyleSpan. Definir a propriedade spans é a melhor maneira de mudar a cor de uma polilinha.
strokeColor
– Um objeto UIColor que especifica a cor da polilinha. O valor padrão é blueColor. A propriedade strokeColor vai ser ignorada se spans for definido.

O snippet a seguir adiciona uma polilinha grossa de Melbourne a Perth, com interpolação geodésica.

Swift

let path = GMSMutablePath()
path.addLatitude(-37.81319, longitude: 144.96298)
path.addLatitude(-31.95285, longitude: 115.85734)
let polyline = GMSPolyline(path: path)
polyline.strokeWidth = 10.0
polyline.geodesic = true
polyline.map = mapView


Objective-C

GMSMutablePath *path = [GMSMutablePath path];
[path addLatitude:-37.81319 longitude:144.96298];
[path addLatitude:-31.95285 longitude:115.85734];
GMSPolyline *polyline = [GMSPolyline polylineWithPath:path];
polyline.strokeWidth = 10.f;
polyline.geodesic = YES;
polyline.map = mapView;


Para modificar uma polilinha depois de adicioná-la ao mapa, mantenha o objeto GMSPolyline.

Swift

polyline.strokeColor = .blue


Objective-C

polyline.strokeColor = [UIColor blueColor];


Como mudar a cor de uma polilinha

As polilinhas são desenhadas como uma série de segmentos no mapa. É possível alterar a cor de segmentos individuais ou de toda a linha com a propriedade spans. Embora essa propriedade ofereça controle detalhado sobre a cor de uma polilinha, há várias conveniências que facilitam a aplicação de um único estilo em toda a linha.

O snippet abaixo usa o método spanWithColor: para mudar a cor da linha inteira para vermelho.

Swift

polyline.spans = [GMSStyleSpan(color: .red)]


Objective-C

polyline.spans = @[[GMSStyleSpan spanWithColor:[UIColor redColor]]];


Como alternativa, se você já tiver acesso a um objeto GMSStrokeStyle, poderá usar o método spanWithStyle:.

Swift

let solidRed = GMSStrokeStyle.solidColor(.red)
polyline.spans = [GMSStyleSpan(style: solidRed)]


Objective-C

GMSStrokeStyle *solidRed = [GMSStrokeStyle solidColor:[UIColor redColor]];
polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed]];


Antes da versão 1.7 do SDK do Maps para iOS, a única propriedade strokeColor estava disponível para definir toda a cor de um GMSPolyline. A propriedade spans tem prioridade sobre strokeColor.

Swift

polyline.strokeColor = .red


Objective-C

polyline.strokeColor = [UIColor redColor];


Estilos

Se o app aplica a mesma cor de traço várias vezes, pode ser útil definir um estilo reutilizável. Os estilos de polilinha são especificados com o objeto GMSStrokeStyle. Um estilo de traço pode ser uma cor sólida ou um gradiente de uma cor para outra. Depois de criar um estilo, você pode aplicá-lo a um GMSStyleSpan com o método spanWithStyle:.

Swift

// Create two styles: one that is solid blue, and one that is a gradient from red to yellow
let solidBlue = GMSStrokeStyle.solidColor(.blue)
let solidBlueSpan = GMSStyleSpan(style: solidBlue)
let redYellow = GMSStrokeStyle.gradient(from: .red, to: .yellow)
let redYellowSpan = GMSStyleSpan(style: redYellow)


Objective-C

// Create two styles: one that is solid blue, and one that is a gradient from red to yellow
GMSStrokeStyle *solidBlue = [GMSStrokeStyle solidColor:[UIColor blueColor]];
GMSStyleSpan *solidBlueSpan = [GMSStyleSpan spanWithStyle:solidBlue];
GMSStrokeStyle *redYellow =
    [GMSStrokeStyle gradientFromColor:[UIColor redColor] toColor:[UIColor yellowColor]];
GMSStyleSpan *redYellowSpan = [GMSStyleSpan spanWithStyle:redYellow];


O estilo de um span vai continuar até o fim da polilinha ou até que um novo estilo seja definido. É possível alterar a cor de toda a linha definindo a propriedade spans de uma polilinha como um único GMSStyleSpan. O snippet abaixo demonstra como aplicar um gradiente em todo o comprimento da polilinha.

Swift

polyline.spans = [GMSStyleSpan(style: redYellow)]


Objective-C

polyline.spans = @[[GMSStyleSpan spanWithStyle:redYellow]];


Mudar a cor de segmentos de linha individuais

Se quiser definir o estilo de cada segmento de polilinha individualmente, crie uma matriz de objetos GMSStyleSpan e transmita-a para a propriedade spans. Por padrão, cada item na matriz define a cor do segmento de linha correspondente. Se houver mais elementos na matriz do que segmentos na linha, os elementos extras serão ignorados. Se houver menos elementos na matriz, o GMSStyleSpan final descreve a cor do remanescente da linha.

Você pode usar blocos de cor e/ou polilinhas com gradiente para indicar mudanças ao longo da polilinha, como elevação ou velocidade. O snippet abaixo define a cor dos dois primeiros segmentos de uma polilinha como vermelho, e o restante da linha é um gradiente de vermelho para amarelo.

Swift

polyline.spans = [
  GMSStyleSpan(style: solidRed),
  GMSStyleSpan(style: solidRed),
  GMSStyleSpan(style: redYellow)
]


Objective-C

polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed],
                   [GMSStyleSpan spanWithStyle:solidRed],
                   [GMSStyleSpan spanWithStyle:redYellow]];


Você pode usar o método spanWithStyle:segments: para definir o estilo de vários segmentos ao mesmo tempo. Por exemplo, o código a seguir é equivalente ao código acima. O comprimento do segmento da GMSStyleSpan final sempre será ignorado, porque o estilo será usado para descrever o restante da linha.

Swift

polyline.spans = [
  GMSStyleSpan(style: solidRed, segments:2),
  GMSStyleSpan(style: redYellow, segments:10)
]


Objective-C

polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed segments:2],
                   [GMSStyleSpan spanWithStyle:redYellow segments:10]];


Segmentos fracionários

Os segmentos também podem ser especificados como um valor fracionário. Isso aplicará o estilo ao número fracionário de segmentos, possivelmente causando uma divisão em um único segmento. Cada GMSStyleSpan começa imediatamente após o anterior: no exemplo abaixo, a cor cinza começa de 1⁄2 até o segundo segmento e continua até 1⁄2 até o terceiro segmento.

Swift

polyline.spans = [
  GMSStyleSpan(style: solidRed, segments: 2.5),
  GMSStyleSpan(color: .gray),
  GMSStyleSpan(color: .purple, segments: 0.75),
  GMSStyleSpan(style: redYellow)
]


Objective-C

polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed segments:2.5],
                   [GMSStyleSpan spanWithColor:[UIColor grayColor]],
                   [GMSStyleSpan spanWithColor:[UIColor purpleColor] segments:0.75],
                   [GMSStyleSpan spanWithStyle:redYellow]];


Adicionar um padrão de cores repetido a uma polilinha

Se quiser adicionar um padrão a uma polilinha, use o método utilitário GMSStyleSpans em GMSGeometryUtils. O método GMSStyleSpans aceita duas matrizes que definem um padrão repetido. Uma define os estilos a serem repetidos e a outra define o intervalo de repetição. Usadas juntas, você pode criar um padrão que pode ser aplicado a qualquer polilinha, independentemente do tamanho ou do número de segmentos disponíveis.

Por exemplo, o snippet de código abaixo define uma polilinha com um padrão alternado preto e branco. Os comprimentos são tratados como metros ao longo de uma linha de ruminação (no Mercator, essa é uma linha reta), já que o tipo é especificado como kGMSLengthRhumb.

Swift

let styles = [
  GMSStrokeStyle.solidColor(.white),
  GMSStrokeStyle.solidColor(.black)
]
let lengths: [NSNumber] = [100000, 50000]
polyline.spans = GMSStyleSpans(
  polyline.path!,
  styles,
  lengths,
  GMSLengthKind.rhumb
)


Objective-C

NSArray *styles = @[[GMSStrokeStyle solidColor:[UIColor whiteColor]],
                    [GMSStrokeStyle solidColor:[UIColor blackColor]]];
NSArray *lengths = @[@100000, @50000];
polyline.spans = GMSStyleSpans(polyline.path, styles, lengths, kGMSLengthRhumb);


Polígonos

Os polígonos são semelhantes às polilinhas. Eles consistem em uma série de coordenadas em uma sequência ordenada. No entanto, em vez de serem abertos, os polígonos foram projetados para definir regiões sólidas em um loop fechado. Os polígonos são definidos no SDK do Maps para iOS pela classe GMSPolygon.

Você pode adicionar um GMSPolygon ao mapa da mesma forma que adiciona uma GMSPolyline. Primeiro, especifique o caminho criando um objeto GMSMutablePath correspondente e adicionando pontos a ele. Esses pontos formarão o contorno do polígono. Cada CLLocationCoordinate2D representa um ponto na superfície da Terra. Os segmentos de linha são desenhados entre os pontos, de acordo com a ordem em que são adicionados ao caminho.

Adicionar um polígono

  1. Crie um objeto GMSMutablePath.
  2. Defina os pontos no caminho com os métodos addCoordinate: ou addLatitude:longitude:. Esses pontos formam o contorno do polígono.
  3. Instancie um novo objeto GMSPolygon usando o caminho como argumento.
  4. Defina outras propriedades, como strokeWidth, strokeColor e fillColor, conforme desejado.
  5. Atribua o polígono a um objeto GMSMapView definindo a propriedade GMSPolygon.map.
  6. O polígono aparece no mapa.

O snippet de código a seguir adiciona um retângulo a um mapa.

Swift

// Create a rectangular path
let rect = GMSMutablePath()
rect.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.0))
rect.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.0))
rect.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.2))
rect.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.2))

// Create the polygon, and assign it to the map.
let polygon = GMSPolygon(path: rect)
polygon.fillColor = UIColor(red: 0.25, green: 0, blue: 0, alpha: 0.05);
polygon.strokeColor = .black
polygon.strokeWidth = 2
polygon.map = mapView


Objective-C

// Create a rectangular path
GMSMutablePath *rect = [GMSMutablePath path];
[rect addCoordinate:CLLocationCoordinate2DMake(37.36, -122.0)];
[rect addCoordinate:CLLocationCoordinate2DMake(37.45, -122.0)];
[rect addCoordinate:CLLocationCoordinate2DMake(37.45, -122.2)];
[rect addCoordinate:CLLocationCoordinate2DMake(37.36, -122.2)];

// Create the polygon, and assign it to the map.
GMSPolygon *polygon = [GMSPolygon polygonWithPath:rect];
polygon.fillColor = [UIColor colorWithRed:0.25 green:0 blue:0 alpha:0.05];
polygon.strokeColor = [UIColor blackColor];
polygon.strokeWidth = 2;
polygon.map = mapView;


Você pode personalizar a aparência do polígono antes e depois de incluí-lo no mapa.

Como remover um polígono

Remova um polígono definindo a propriedade GMSPolygon.map como nil e removendo a layer do pai.

Swift

 polygon.map = nil
 polygon.layer.removeFromSuperLayer()

Objective-C

 polygon.map = nil;
 [polygon.layer removeFromSuperlayer];


Círculos

Além da classe genérica GMSPolygon, o SDK do Maps para iOS também inclui GMSCircle, que permite desenhar facilmente círculos na superfície terrestre.

Para construir um círculo, é preciso especificar estas duas propriedades:

  • position como CLLocationCoordinate2D
  • radius em metros

Um círculo é, então, definido como sendo o conjunto de todos os pontos da superfície terrestre que ficam a radius metros de distância do center especificado. Devido à forma como a projeção Mercator usada pela API Maps renderiza uma esfera em uma superfície plana, o círculo exibido será praticamente perfeito no mapa, quando localizado perto da Linha do Equador, e será cada vez menos circular à medida que se afastar da linha.

Adicionar um círculo

O fragmento de código a seguir adiciona um círculo ao mapa:

Swift

let circleCenter = CLLocationCoordinate2D(latitude: 37.35, longitude: -122.0)
let circle = GMSCircle(position: circleCenter, radius: 1000)
circle.map = mapView


Objective-C

CLLocationCoordinate2D circleCenter = CLLocationCoordinate2DMake(37.35, -122.0);
GMSCircle *circle = [GMSCircle circleWithPosition:circleCenter
                                         radius:1000];
circle.map = mapView;


Você pode personalizar a aparência do círculo antes e depois de incluí-lo no mapa.

Personalizar um círculo

É possível especificar cores e larguras de traço personalizadas modificando as propriedades de GMSCircle. Ele oferece as seguintes opções:

fillColor
– Um objeto UIColor que especifica a cor interna do círculo. É configurado por padrão como transparente.
strokeColor
– Um objeto UIColor que especifica a cor do contorno do círculo. O valor padrão é blackColor.
strokeWidth
A espessura do contorno do círculo, em pontos da tela. O padrão é 1. A espessura não é adequada à escala quando o zoom do mapa é aumentado.

O snippet a seguir adiciona um círculo vermelho espesso com um interior vermelho semitransparente.

Swift

circle.fillColor = UIColor(red: 0.35, green: 0, blue: 0, alpha: 0.05)
circle.strokeColor = .red
circle.strokeWidth = 5


Objective-C

circle.fillColor = [UIColor colorWithRed:0.25 green:0 blue:0 alpha:0.05];
circle.strokeColor = [UIColor redColor];
circle.strokeWidth = 5;


Como criar um polígono oco

É possível combinar vários caminhos em um único objeto GMSPolygon para criar formas complexas, como anéis preenchidos ou donuts, em que as áreas poligonais aparecem dentro do polígono como formas separadas. Formas complexas são a composição de vários caminhos.

Crie um polígono com um caminho que especifique a maior área coberta pelo polígono. Em seguida, especifique a propriedade holes do polígono como uma matriz de um ou mais objetos GMSPath, que definem os buracos no polígono.

Se um caminho menor for fechado totalmente pelo maior, parecerá que um pedaço do polígono foi removido.

O exemplo de código a seguir cria um polígono com dois buracos:

Swift

let hydeParkLocation = CLLocationCoordinate2D(latitude: -33.87344, longitude: 151.21135)
let camera = GMSCameraPosition.camera(withTarget: hydeParkLocation, zoom: 16)
let mapView = GMSMapView.map(withFrame: .zero, camera: camera)
mapView.animate(to: camera)

let hydePark = "tpwmEkd|y[QVe@Pk@BsHe@mGc@iNaAKMaBIYIq@qAMo@Eo@@[Fe@DoALu@HUb@c@XUZS^ELGxOhAd@@ZB`@J^BhFRlBN\\BZ@`AFrATAJAR?rAE\\C~BIpD"
let archibaldFountain = "tlvmEqq|y[NNCXSJQOB[TI"
let reflectionPool = "bewmEwk|y[Dm@zAPEj@{AO"

let hollowPolygon = GMSPolygon()
hollowPolygon.path = GMSPath(fromEncodedPath: hydePark)
hollowPolygon.holes = [GMSPath(fromEncodedPath: archibaldFountain)!, GMSPath(fromEncodedPath: reflectionPool)!]
hollowPolygon.fillColor = UIColor(red: 1.0, green: 0.0, blue: 0.0, alpha: 0.2)
hollowPolygon.strokeColor = UIColor(red: 1.0, green: 0.0, blue: 0.0, alpha: 1.0)
hollowPolygon.strokeWidth = 2
hollowPolygon.map = mapView


Objective-C

CLLocationCoordinate2D hydeParkLocation = CLLocationCoordinate2DMake(-33.87344, 151.21135);
GMSCameraPosition *camera = [GMSCameraPosition cameraWithTarget:hydeParkLocation
                                                           zoom:16];
mapView = [GMSMapView mapWithFrame:CGRectZero camera:camera];

NSString *hydePark = @"tpwmEkd|y[QVe@Pk@BsHe@mGc@iNaAKMaBIYIq@qAMo@Eo@@[Fe@DoALu@HUb@c@XUZS^ELGxOhAd@@ZB`@J^BhFRlBN\\BZ@`AFrATAJAR?rAE\\C~BIpD";
NSString *archibaldFountain = @"tlvmEqq|y[NNCXSJQOB[TI";
NSString *reflectionPool = @"bewmEwk|y[Dm@zAPEj@{AO";

GMSPolygon *hollowPolygon = [[GMSPolygon alloc] init];
hollowPolygon.path = [GMSPath pathFromEncodedPath:hydePark];
hollowPolygon.holes = @[[GMSPath pathFromEncodedPath:archibaldFountain],
                  [GMSPath pathFromEncodedPath:reflectionPool]];
hollowPolygon.fillColor = [UIColor colorWithRed:1.0 green:0.0 blue:0.0 alpha:0.2];
hollowPolygon.strokeColor = [UIColor colorWithRed:1.0 green:0.0 blue:0.0 alpha:1.0];
hollowPolygon.strokeWidth = 2;
hollowPolygon.map = mapView;
