El SDK de Maps para iOS ofrece algunas formas simples de agregar formas a tus mapas. Se admiten las siguientes formas:

  • Una polilínea es una serie de segmentos de líneas conectados que pueden generar cualquier forma y se pueden usar para marcar trazados y rutas en el mapa.
  • Un polígono es una forma delimitada que se puede utilizar para marcar áreas en el mapa.
  • Un círculo es una proyección geográficamente precisa de un círculo en la superficie de la Tierra.

Puedes modificar el aspecto de cada forma de varias maneras.

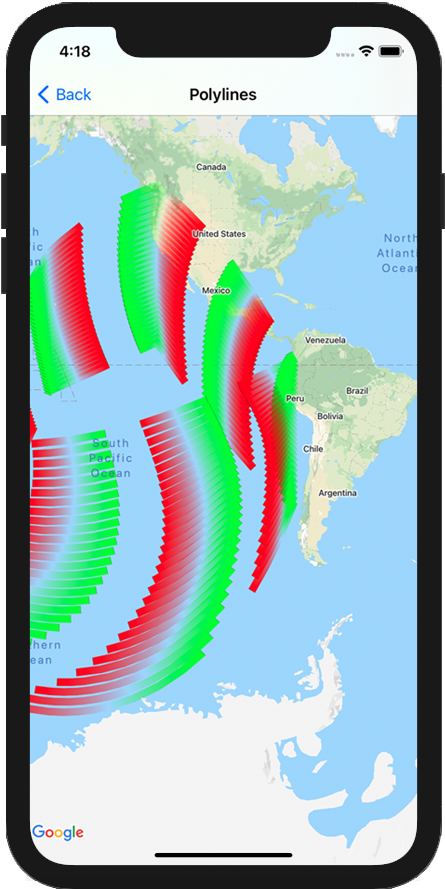

Polilíneas

Las polilíneas te permiten dibujar líneas en el mapa. Un objeto GMSPolyline representa una secuencia ordenada de ubicaciones, que se muestra como una serie de segmentos de línea. Puedes establecer el color de una polilínea con GMSStrokeStyle.

Para crear una polilínea, debes especificar su ruta de acceso mediante la creación de un objeto GMSMutablePath correspondiente con dos o más puntos. Cada CLLocationCoordinate2D representa un punto en la superficie de la Tierra. Los segmentos de línea se dibujan entre puntos según el orden en el que los agregues a la ruta. Puedes agregar puntos a la ruta con los métodos addCoordinate: o addLatitude:longitude:.

Swift

let path = GMSMutablePath()
path.add(CLLocationCoordinate2D(latitude: -33.85, longitude: 151.20))
path.add(CLLocationCoordinate2D(latitude: -33.70, longitude: 151.40))
path.add(CLLocationCoordinate2D(latitude: -33.73, longitude: 151.41))
let polyline = GMSPolyline(path: path)


Objective‑C

GMSMutablePath *path = [GMSMutablePath path];
[path addCoordinate:CLLocationCoordinate2DMake(-33.85, 151.20)];
[path addCoordinate:CLLocationCoordinate2DMake(-33.70, 151.40)];
[path addCoordinate:CLLocationCoordinate2DMake(-33.73, 151.41)];
GMSPolyline *polyline = [GMSPolyline polylineWithPath:path];


Cómo agregar una polilínea

  1. Crea un objeto GMSMutablePath.
  2. Configura los puntos en la ruta con los métodos addCoordinate: o addLatitude:longitude:.
  3. Crea una instancia de un objeto GMSPolyline nuevo con la ruta de acceso como argumento.
  4. Configura otras propiedades, como strokeWidth y strokeColor, según lo desees.
  5. Configura la propiedad map de GMSPolyline.
  6. La polilínea aparece en el mapa.

Con el fragmento de código siguiente se agrega un rectángulo a un mapa:

Swift

let rectanglePath = GMSMutablePath()
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.0))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.0))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.2))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.2))
rectanglePath.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.0))

let rectangle = GMSPolyline(path: path)
rectangle.map = mapView


Objective‑C

GMSMutablePath *rectanglePath = [GMSMutablePath path];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.36, -122.0)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.45, -122.0)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.45, -122.2)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.36, -122.2)];
[rectanglePath addCoordinate:CLLocationCoordinate2DMake(37.36, -122.0)];

GMSPolyline *rectangle = [GMSPolyline polylineWithPath:path];
rectangle.map = mapView;


Una polilínea rectangular

Quita una polilínea

Puedes quitar una polilínea del mapa si configuras la propiedad map de GMSPolyline en nil. Como alternativa, puedes quitar todas las superposiciones (incluidas las polilíneas y otras formas) que se encuentren actualmente en el mapa llamando al método GMSMapView clear.

Swift

mapView.clear()


Objective‑C

[mapView clear];


Personalizar una polilínea

El objeto GMSPolyline proporciona varias propiedades para controlar el aspecto de la línea. Se admiten las siguientes opciones:

strokeWidth
Es el ancho de toda la línea, en puntos de pantalla. El valor predeterminado es 1. El ancho no se adapta cuando se aplica zoom al mapa.
geodesic
Cuando se muestra YES, renderiza este borde polilínea como una línea geodésica. Los segmentos geodésicos siguen la ruta más corta en la superficie de la Tierra y pueden aparecer como líneas curvas en un mapa con proyección Mercator. Los segmentos no geodésicos se dibujan como líneas rectas en el mapa. La configuración predeterminada es NO.
spans
: Se usa para especificar el color de uno o más segmentos de una polilínea. La propiedad de intervalos es un arreglo de objetos GMSStyleSpan. Establecer la propiedad spans es la forma preferida de cambiar el color de una polilínea.
strokeColor
Es un objeto UIColor que especifica el color de la polilínea. La configuración predeterminada es blueColor. La propiedad strokeColor se ignora si se configura spans.

En el siguiente fragmento, se agrega una polilínea gruesa desde Melbourne hasta Perth, con interpolación geodésica.

Swift

let path = GMSMutablePath()
path.addLatitude(-37.81319, longitude: 144.96298)
path.addLatitude(-31.95285, longitude: 115.85734)
let polyline = GMSPolyline(path: path)
polyline.strokeWidth = 10.0
polyline.geodesic = true
polyline.map = mapView


Objective‑C

GMSMutablePath *path = [GMSMutablePath path];
[path addLatitude:-37.81319 longitude:144.96298];
[path addLatitude:-31.95285 longitude:115.85734];
GMSPolyline *polyline = [GMSPolyline polylineWithPath:path];
polyline.strokeWidth = 10.f;
polyline.geodesic = YES;
polyline.map = mapView;


Para modificar una polilínea después de agregarla al mapa, asegúrate de conservar el objeto GMSPolyline.

Swift

polyline.strokeColor = .blue


Objective‑C

polyline.strokeColor = [UIColor blueColor];


Cambiar el color de una polilínea

Las polilíneas se dibujan como una serie de segmentos en el mapa. Puedes cambiar el color de segmentos individuales, o la línea completa, con la propiedad spans. Si bien esta propiedad te brinda un control detallado sobre el color de una polilínea, existen varios convenientes que facilitan la aplicación de un único estilo a toda la línea.

En el siguiente fragmento, se usa el método spanWithColor: para cambiar todo el color de la línea a rojo.

Swift

polyline.spans = [GMSStyleSpan(color: .red)]


Objective‑C

polyline.spans = @[[GMSStyleSpan spanWithColor:[UIColor redColor]]];


Como alternativa, si ya tienes acceso a un objeto GMSStrokeStyle, puedes usar el método spanWithStyle:.

Swift

let solidRed = GMSStrokeStyle.solidColor(.red)
polyline.spans = [GMSStyleSpan(style: solidRed)]


Objective‑C

GMSStrokeStyle *solidRed = [GMSStrokeStyle solidColor:[UIColor redColor]];
polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed]];


Antes de la versión 1.7 del SDK de Maps para iOS, la única propiedad strokeColor estaba disponible para configurar todo el color de una GMSPolyline. La propiedad spans tiene prioridad sobre strokeColor.

Swift

polyline.strokeColor = .red


Objective‑C

polyline.strokeColor = [UIColor redColor];


Estilos

Si tu app aplica el mismo color de trazo varias veces, puede resultarte útil definir un estilo reutilizable. Los estilos de polilíneas se especifican mediante el objeto GMSStrokeStyle. Un estilo de trazo puede ser de color sólido o un gradiente de un color a otro. Una vez que hayas creado un estilo, podrás aplicarlo a un GMSStyleSpan con el método spanWithStyle:.

Swift

// Create two styles: one that is solid blue, and one that is a gradient from red to yellow
let solidBlue = GMSStrokeStyle.solidColor(.blue)
let solidBlueSpan = GMSStyleSpan(style: solidBlue)
let redYellow = GMSStrokeStyle.gradient(from: .red, to: .yellow)
let redYellowSpan = GMSStyleSpan(style: redYellow)


Objective‑C

// Create two styles: one that is solid blue, and one that is a gradient from red to yellow
GMSStrokeStyle *solidBlue = [GMSStrokeStyle solidColor:[UIColor blueColor]];
GMSStyleSpan *solidBlueSpan = [GMSStyleSpan spanWithStyle:solidBlue];
GMSStrokeStyle *redYellow =
    [GMSStrokeStyle gradientFromColor:[UIColor redColor] toColor:[UIColor yellowColor]];
GMSStyleSpan *redYellowSpan = [GMSStyleSpan spanWithStyle:redYellow];


Un estilo de span continuará hasta el final de la polilínea o hasta que se establezca un estilo nuevo. Puedes cambiar el color de toda la línea configurando la propiedad spans de una polilínea a una sola GMSStyleSpan. En el siguiente fragmento, se muestra cómo aplicar un gradiente en toda la longitud de la polilínea.

Swift

polyline.spans = [GMSStyleSpan(style: redYellow)]


Objective‑C

polyline.spans = @[[GMSStyleSpan spanWithStyle:redYellow]];


Cómo cambiar el color de segmentos de líneas individuales

Si deseas definir el estilo de cada segmento de la polilínea de manera individual, puedes crear un arreglo de objetos GMSStyleSpan y pasarlo a la propiedad spans. De forma predeterminada, cada elemento del arreglo configurará el color del segmento de la línea correspondiente. Si hay más elementos en el arreglo que segmentos en la línea, se ignorarán los elementos adicionales. Si hay menos elementos en el arreglo, el GMSStyleSpan final describirá el color para el resto de la línea.

Puedes usar bloques de color o polilíneas de gradientes para indicar cambios en tu polilínea, como la elevación o la velocidad. En el siguiente fragmento, se configura el color de los dos primeros segmentos de una polilínea en rojo, y el resto de la línea es un gradiente de rojo a amarillo.

Swift

polyline.spans = [
  GMSStyleSpan(style: solidRed),
  GMSStyleSpan(style: solidRed),
  GMSStyleSpan(style: redYellow)
]


Objective‑C

polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed],
                   [GMSStyleSpan spanWithStyle:solidRed],
                   [GMSStyleSpan spanWithStyle:redYellow]];


Puedes usar el método spanWithStyle:segments: para establecer el estilo de varios segmentos a la vez. Por ejemplo, el siguiente código es equivalente al anterior. La longitud del segmento de la GMSStyleSpan final siempre se ignorará, ya que el estilo se usará para describir el resto de la línea.

Swift

polyline.spans = [
  GMSStyleSpan(style: solidRed, segments:2),
  GMSStyleSpan(style: redYellow, segments:10)
]


Objective‑C

polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed segments:2],
                   [GMSStyleSpan spanWithStyle:redYellow segments:10]];


Segmentos fraccionarios

Los segmentos también pueden especificarse como un valor fraccionario. Esto aplicará el estilo a la cantidad de segmentos, lo que podría generar una división en un solo segmento. Cada GMSStyleSpan comienza inmediatamente después del anterior: en el siguiente ejemplo, el color gris comenzará desde la mitad del segundo y continuará hasta la mitad del tercero.

Swift

polyline.spans = [
  GMSStyleSpan(style: solidRed, segments: 2.5),
  GMSStyleSpan(color: .gray),
  GMSStyleSpan(color: .purple, segments: 0.75),
  GMSStyleSpan(style: redYellow)
]


Objective‑C

polyline.spans = @[[GMSStyleSpan spanWithStyle:solidRed segments:2.5],
                   [GMSStyleSpan spanWithColor:[UIColor grayColor]],
                   [GMSStyleSpan spanWithColor:[UIColor purpleColor] segments:0.75],
                   [GMSStyleSpan spanWithStyle:redYellow]];


Cómo agregar un patrón de color repetido a una polilínea

Si deseas agregar un patrón a una polilínea, puedes usar el método de utilidad GMSStyleSpans en GMSGeometryUtils. El método GMSStyleSpans acepta dos arreglos que definen un patrón recurrente. Un arreglo establece los estilos que deben repetirse y el otro define el intervalo de repetición. Si se usan juntos, puedes crear un patrón que se puede aplicar en cualquier polilínea, sin importar su longitud o la cantidad de segmentos disponibles.

Por ejemplo, el siguiente fragmento de código define una polilínea con un patrón de alternación de blanco y negro. Sus longitudes se tratan como metros a lo largo de una línea de rumbo (en Mercator, es una línea recta), ya que el tipo se especifica como kGMSLengthRhumb.

Swift

let styles = [
  GMSStrokeStyle.solidColor(.white),
  GMSStrokeStyle.solidColor(.black)
]
let lengths: [NSNumber] = [100000, 50000]
polyline.spans = GMSStyleSpans(
  polyline.path!,
  styles,
  lengths,
  GMSLengthKind.rhumb
)


Objective‑C

NSArray *styles = @[[GMSStrokeStyle solidColor:[UIColor whiteColor]],
                    [GMSStrokeStyle solidColor:[UIColor blackColor]]];
NSArray *lengths = @[@100000, @50000];
polyline.spans = GMSStyleSpans(polyline.path, styles, lengths, kGMSLengthRhumb);


Polígonos

Los polígonos se asemejan a las polilíneas en que constan de una serie de coordenadas que forman una secuencia ordenada. Sin embargo, en lugar de ser abiertos, los polígonos están diseñados para definir regiones sólidas dentro de un bucle cerrado. Los polígonos se definen en el SDK de Maps para iOS mediante la clase GMSPolygon.

Puedes agregar un objeto GMSPolygon al mapa de la misma manera que agregas un objeto GMSPolyline. Primero, especifica su ruta; para ello, crea un objeto GMSMutablePath correspondiente y agrégale puntos. Estos puntos conformarán el contorno del polígono. Cada CLLocationCoordinate2D representa un punto en la superficie de la Tierra. Los segmentos de línea se dibujan entre puntos según el orden en el que los agregues a la ruta.

Agregar un polígono

  1. Crea un objeto GMSMutablePath.
  2. Configura los puntos en la ruta con los métodos addCoordinate: o addLatitude:longitude:. Estos puntos conformarán el contorno del polígono.
  3. Crea una instancia de un objeto GMSPolygon nuevo con la ruta de acceso como argumento.
  4. Configura otras propiedades, como strokeWidth, strokeColor y fillColor, según lo desees.
  5. Para asignar el polígono a un objeto GMSMapView, configura la propiedad GMSPolygon.map.
  6. El polígono aparece en el mapa.

Con el fragmento de código siguiente se agrega un rectángulo a un mapa.

Swift

// Create a rectangular path
let rect = GMSMutablePath()
rect.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.0))
rect.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.0))
rect.add(CLLocationCoordinate2D(latitude: 37.45, longitude: -122.2))
rect.add(CLLocationCoordinate2D(latitude: 37.36, longitude: -122.2))

// Create the polygon, and assign it to the map.
let polygon = GMSPolygon(path: rect)
polygon.fillColor = UIColor(red: 0.25, green: 0, blue: 0, alpha: 0.05);
polygon.strokeColor = .black
polygon.strokeWidth = 2
polygon.map = mapView


Objective‑C

// Create a rectangular path
GMSMutablePath *rect = [GMSMutablePath path];
[rect addCoordinate:CLLocationCoordinate2DMake(37.36, -122.0)];
[rect addCoordinate:CLLocationCoordinate2DMake(37.45, -122.0)];
[rect addCoordinate:CLLocationCoordinate2DMake(37.45, -122.2)];
[rect addCoordinate:CLLocationCoordinate2DMake(37.36, -122.2)];

// Create the polygon, and assign it to the map.
GMSPolygon *polygon = [GMSPolygon polygonWithPath:rect];
polygon.fillColor = [UIColor colorWithRed:0.25 green:0 blue:0 alpha:0.05];
polygon.strokeColor = [UIColor blackColor];
polygon.strokeWidth = 2;
polygon.map = mapView;


Puedes personalizar el aspecto del polígono antes y después de agregarlo al mapa.

Círculos

Además de la clase genérica GMSPolygon, el SDK de Maps para iOS también incluye GMSCircle, lo que te permite dibujar fácilmente círculos en la superficie de la Tierra.

Para construir un círculo, debes especificar las dos propiedades siguientes:

  • position como CLLocationCoordinate2D
  • radius en metros

Por lo tanto, un círculo se define como el conjunto de todos los puntos de la superficie terrestre, que se encuentran a radius metros del objeto center especificado. Debido a la manera en que la proyección de Mercator que usa la API de Google Maps renderiza una esfera en una superficie plana, esta aparecerá casi como un círculo perfecto cuando se encuentre cerca del ecuador en el mapa y perderá cada vez más la forma circular (en la pantalla) a medida que el círculo se aleje del ecuador.

Cómo agregar un círculo

En el fragmento de código siguiente se agrega un círculo al mapa:

Swift

let circleCenter = CLLocationCoordinate2D(latitude: 37.35, longitude: -122.0)
let circle = GMSCircle(position: circleCenter, radius: 1000)
circle.map = mapView


Objective‑C

CLLocationCoordinate2D circleCenter = CLLocationCoordinate2DMake(37.35, -122.0);
GMSCircle *circle = [GMSCircle circleWithPosition:circleCenter
                                         radius:1000];
circle.map = mapView;


Puedes personalizar el aspecto del círculo antes y después de agregarlo al mapa.

Personalizar un círculo

Puedes especificar colores personalizados y anchos de trazo mediante la modificación de las propiedades de GMSCircle. Se admiten las siguientes opciones:

fillColor
Es un objeto UIColor que especifica el color interior del círculo. La configuración predeterminada es transparente.
strokeColor
Es un objeto UIColor que especifica el color del contorno del círculo. La configuración predeterminada es blackColor.
strokeWidth
Espesor del contorno del círculo, en puntos de pantalla. El valor predeterminado es 1. El grosor no se adapta cuando se aplica zoom al mapa.

En el siguiente fragmento, se agrega un círculo rojo grueso con un interior rojo semitransparente.

Swift

circle.fillColor = UIColor(red: 0.35, green: 0, blue: 0, alpha: 0.05)
circle.strokeColor = .red
circle.strokeWidth = 5


Objective‑C

circle.fillColor = [UIColor colorWithRed:0.25 green:0 blue:0 alpha:0.05];
circle.strokeColor = [UIColor redColor];
circle.strokeWidth = 5;


Cómo crear un polígono hueco

Puedes combinar varias rutas en un solo objeto GMSPolygon para crear formas complejas, como anillos rellenos o rosquillas (donde las áreas poligonales aparecen dentro del polígono como formas separadas). Las formas complejas son la composición de varios trazados.

Crea un polígono con una ruta que especifique el área más grande que abarca el polígono. Luego, especifica la propiedad holes del polígono como un arreglo de uno o más objetos GMSPath, que definen los orificios dentro del polígono.

Si una ruta más pequeña está cerrada por completo por la ruta más grande, parece que se quitó una parte del polígono.

En el siguiente ejemplo de código se crea un polígono con dos orificios:

Swift

let hydeParkLocation = CLLocationCoordinate2D(latitude: -33.87344, longitude: 151.21135)
let camera = GMSCameraPosition.camera(withTarget: hydeParkLocation, zoom: 16)
let mapView = GMSMapView.map(withFrame: .zero, camera: camera)
mapView.animate(to: camera)

let hydePark = "tpwmEkd|y[QVe@Pk@BsHe@mGc@iNaAKMaBIYIq@qAMo@Eo@@[Fe@DoALu@HUb@c@XUZS^ELGxOhAd@@ZB`@J^BhFRlBN\\BZ@`AFrATAJAR?rAE\\C~BIpD"
let archibaldFountain = "tlvmEqq|y[NNCXSJQOB[TI"
let reflectionPool = "bewmEwk|y[Dm@zAPEj@{AO"

let hollowPolygon = GMSPolygon()
hollowPolygon.path = GMSPath(fromEncodedPath: hydePark)
hollowPolygon.holes = [GMSPath(fromEncodedPath: archibaldFountain)!, GMSPath(fromEncodedPath: reflectionPool)!]
hollowPolygon.fillColor = UIColor(red: 1.0, green: 0.0, blue: 0.0, alpha: 0.2)
hollowPolygon.strokeColor = UIColor(red: 1.0, green: 0.0, blue: 0.0, alpha: 1.0)
hollowPolygon.strokeWidth = 2
hollowPolygon.map = mapView


Objective‑C

CLLocationCoordinate2D hydeParkLocation = CLLocationCoordinate2DMake(-33.87344, 151.21135);
GMSCameraPosition *camera = [GMSCameraPosition cameraWithTarget:hydeParkLocation
                                                           zoom:16];
mapView = [GMSMapView mapWithFrame:CGRectZero camera:camera];

NSString *hydePark = @"tpwmEkd|y[QVe@Pk@BsHe@mGc@iNaAKMaBIYIq@qAMo@Eo@@[Fe@DoALu@HUb@c@XUZS^ELGxOhAd@@ZB`@J^BhFRlBN\\BZ@`AFrATAJAR?rAE\\C~BIpD";
NSString *archibaldFountain = @"tlvmEqq|y[NNCXSJQOB[TI";
NSString *reflectionPool = @"bewmEwk|y[Dm@zAPEj@{AO";

GMSPolygon *hollowPolygon = [[GMSPolygon alloc] init];
hollowPolygon.path = [GMSPath pathFromEncodedPath:hydePark];
hollowPolygon.holes = @[[GMSPath pathFromEncodedPath:archibaldFountain],
                  [GMSPath pathFromEncodedPath:reflectionPool]];
hollowPolygon.fillColor = [UIColor colorWithRed:1.0 green:0.0 blue:0.0 alpha:0.2];
hollowPolygon.strokeColor = [UIColor colorWithRed:1.0 green:0.0 blue:0.0 alpha:1.0];
hollowPolygon.strokeWidth = 2;
hollowPolygon.map = mapView;
