Przewodnik po wyborze trasy w Statystykach dla Zarządców Dróg

obrazy

Ten dokument zawiera sprawdzone metody definiowania SelectedRoutes za pomocą interfejsu Road Selection API w przypadku usługi Statystyki dla Zarządców Dróg. Prawidłowe zdefiniowanie SelectedRoutes to najważniejszy krok, który pozwoli Ci otrzymywać dokładne i wiarygodne dane o natężeniu ruchu na odcinkach dróg, które chcesz monitorować. Pełne omówienie techniczne znajdziesz w oficjalnej dokumentacji interfejsu Road Selection API.

Podstawowe zasady tworzenia SelectedRoute

Podczas definiowania SelectedRoute na potrzeby monitorowania należy przestrzegać tych zasad, aby zapewnić dokładność SelectedRoute i poprawność danych.

1. być powiązane z konkretną stroną drogi,

SelectedRoute powinien reprezentować jeden kierunek podróży. W przypadku dróg ekspresowych lub dróg z pasem zieleni należy utworzyć osobne obiekty SelectedRoute dla każdego kierunku (np. jeden dla kierunku północnego i jeden dla kierunku południowego). Upewnij się, że miejsce początkowe, miejsce docelowe i wszystkie punkty pośrednie znajdują się po właściwej stronie drogi w kierunku, który chcesz monitorować. Miejsce początkowe lub docelowe umieszczone po niewłaściwej stronie drogi dwujezdniowej może prowadzić do niezamierzonych błędów SelectedRoutes lub błędów danych.

2. Obsługa dróg wielopoziomowych i wiaduktów

Na skomplikowanych drogach z wieloma poziomami (np. autostradach piętrowych, wiaduktach, skomplikowanych węzłach) pojedyncza para współrzędnych szerokości i długości geograficznej może być niejednoznaczna i powodować „przyciąganie” trasy do niewłaściwego poziomu. Aby temu zapobiec, należy użyć pośrednich punktów orientacyjnych, aby poprowadzić trasę na właściwy odcinek drogi i poziom. Dodanie co najmniej 1 punktu pośredniego zapewnia, że trasa będzie dokładnie odpowiadać Twoim oczekiwaniom.

3. Określanie prawidłowych punktów początkowych i końcowych

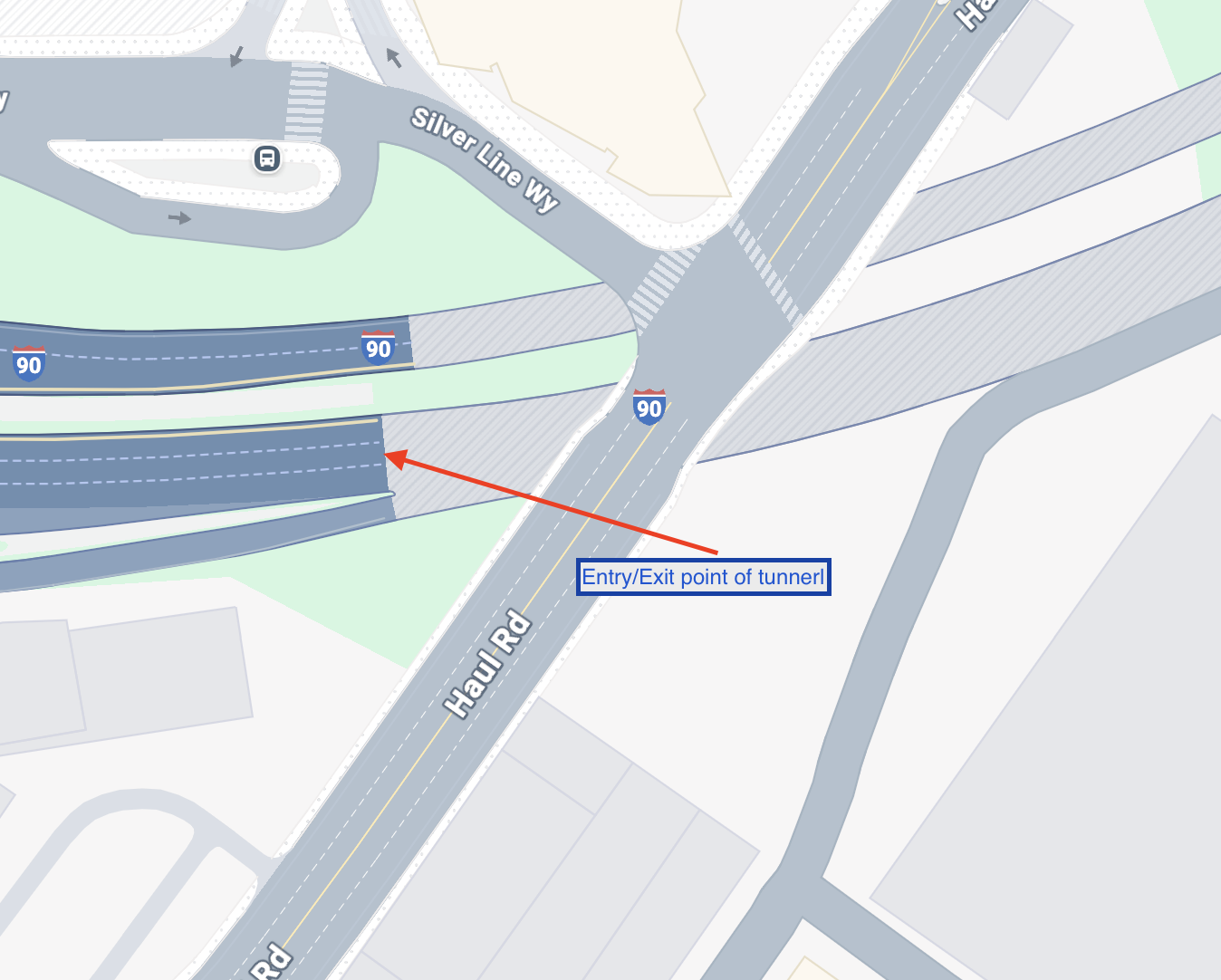

Trasa SelectedRoute nie może zaczynać się ani kończyć w tunelu. Punkty początkowy i docelowy wybranej trasy powinny znajdować się na otwartej przestrzeni. Obsługiwane są trasy SelectedRoutes, które przechodzą przez tunele, ale sam segment monitorowania nie może zaczynać się ani kończyć w tunelu.

obrazy

4. Określanie odpowiednich długości tras

Obiekt SelectedRoute jest elastyczny i można go definiować w różnych skalach:

  • Krótkie trasy: SelectedRoute może być tak krótka jak pojedynczy blok miejski, co jest przydatne do szczegółowej analizy na obszarach miejskich.
  • Jednolite trasy: możesz zdefiniować SelectedRoutes o jednakowych odległościach (np. co 0,5 mili), aby uzyskać spójne raporty.
  • Długie trasy: SelectedRoute może obejmować długi, ciągły odcinek drogi. To idealne rozwiązanie do monitorowania całych korytarzy autostrad lub głównych dróg między ważnymi skrzyżowaniami.

Wybierz długość SelectedRoute, która najlepiej odpowiada Twoim potrzebom w zakresie monitorowania i analizy.

5. Identyfikowanie odcinków dróg z separacją pionową (tunele, wiadukty, mosty itp.)

Podczas definiowania odcinków dróg za pomocą współrzędnych geograficznych (szerokości i długości geograficznej) należy uwzględnić scenariusze, w których wiele odcinków dróg zajmuje tę samą dwuwymiarową przestrzeń geograficzną, ale są one rozdzielone w pionie. Często zdarza się to w przypadku takich obiektów jak tunele, estakady, wiadukty i mosty. Poleganie wyłącznie na szerokości i długości geograficznej bez uwzględniania wysokości może prowadzić do niedokładności w wyborze SelectedRoute i nawigacji. Na przykład droga przechodząca przez tunel będzie miała taką samą szerokość i długość geograficzną jak odcinek drogi na powierzchni nad nią. Podobnie wiadukt lub most będzie miał takie same współrzędne poziome jak droga pod nim. Jeśli nie rozróżnisz tych segmentów ułożonych pionowo, system wyznaczania trasy może nieprawidłowo kierować ruch na drogę na niższym poziomie, gdy zamierzona jest droga na wyższym poziomie, lub odwrotnie.

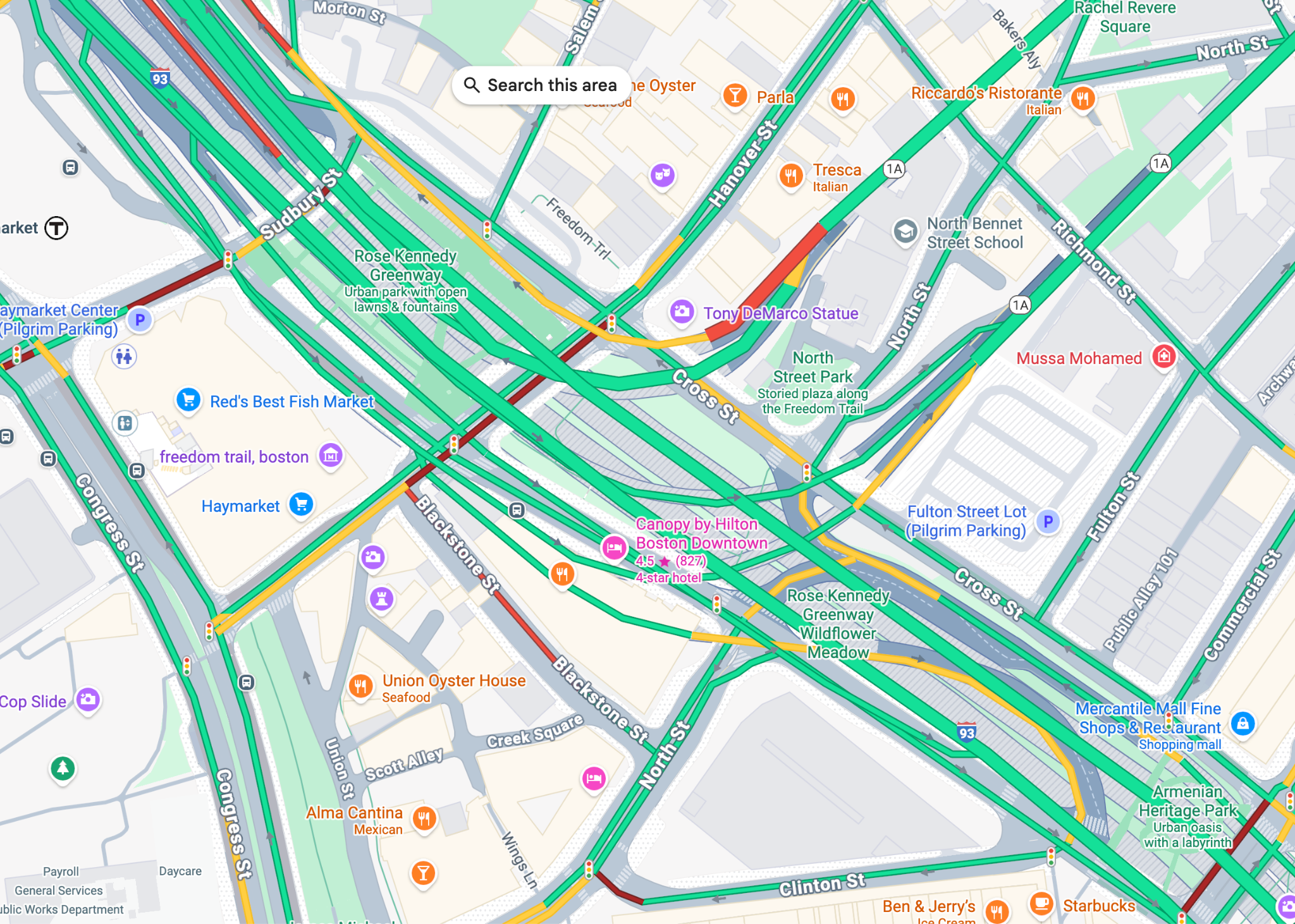

W tym przykładzie w Bostonie pod współrzędnymi 42.362347, -71.055935 znajduje się ogromny tunel o nazwie Big Dig.

obraz

Gdy umieszczamy punkt pośredni na drodze, nawet niewielka niedokładność jego współrzędnych geograficznych może prowadzić do zupełnie innego obliczenia trasy. Ta wrażliwość na umiejscowienie punktu pośredniego jest kluczowym czynnikiem w algorytmach wyboru SelectedRoute.

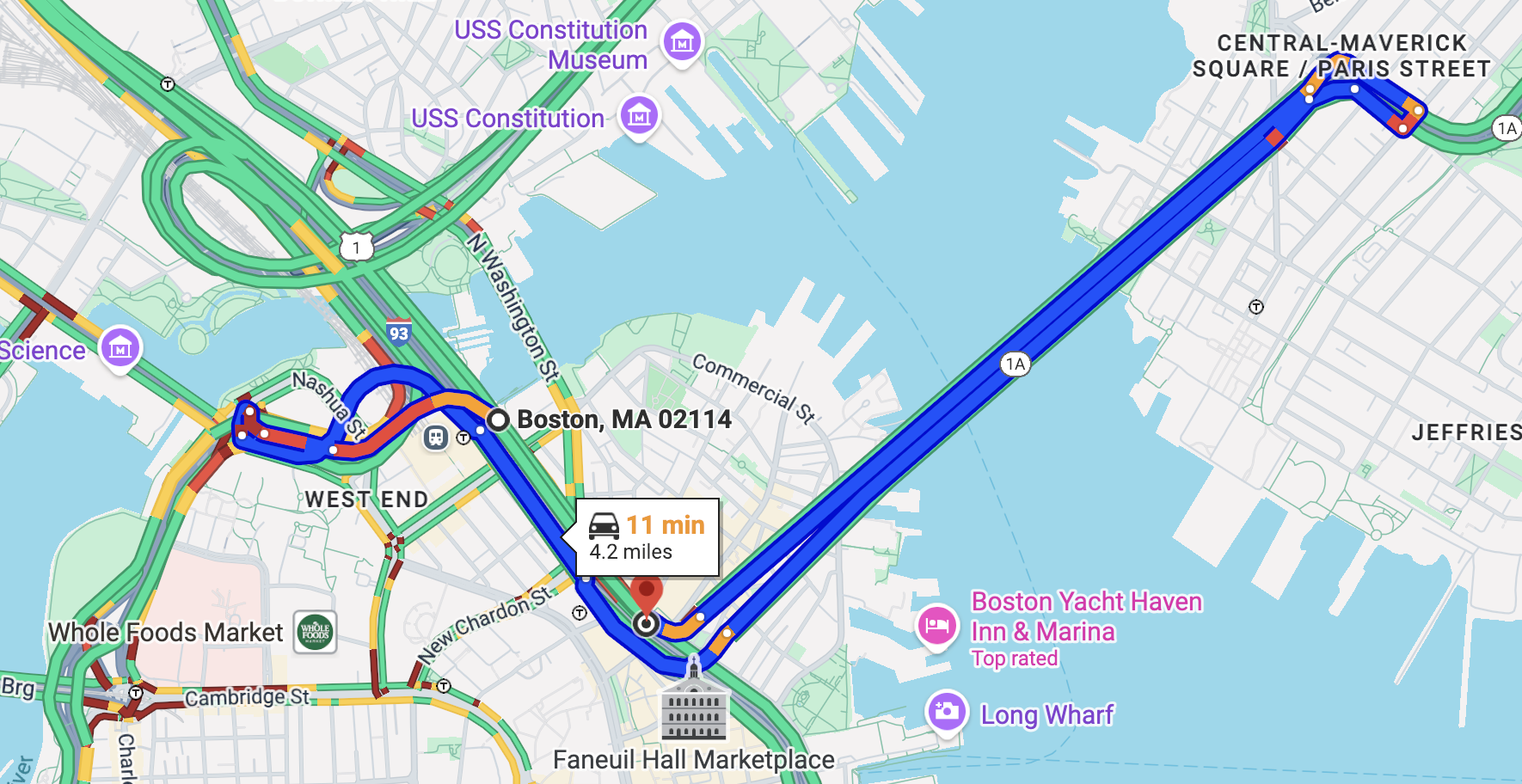

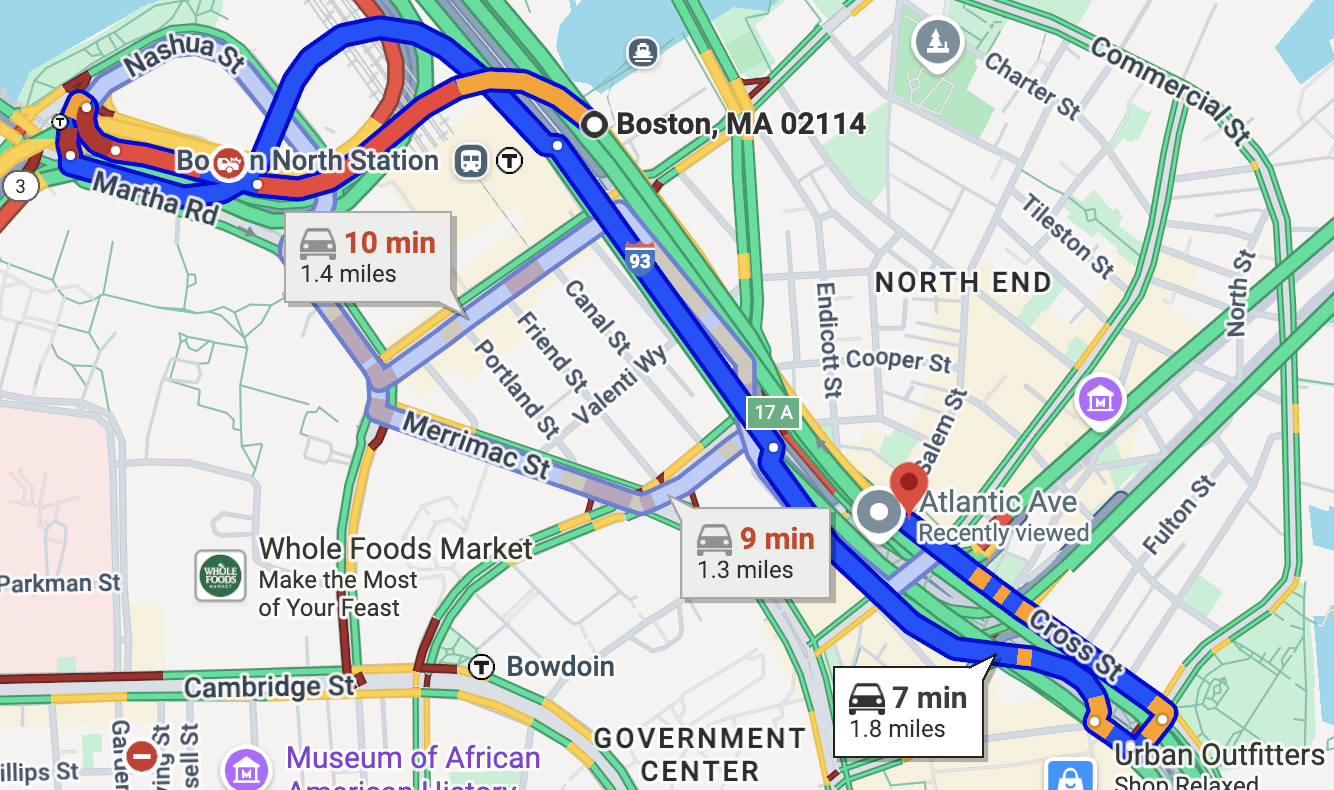

Rozważmy na przykład sytuację, w której punkt pośredni jest początkowo ustawiony tuż przy wjeździe do tunelu. Jeśli lokalizacja tego punktu orientacyjnego zostanie nieznacznie zmieniona na sąsiednią drogę dojazdową, mimo że współrzędne szerokości i długości geograficznej będą prawie identyczne, silnik wyznaczania trasy może wygenerować zupełnie inną trasę. To zjawisko podkreśla znaczenie precyzyjnego wprowadzania punktów pośrednich i złożoność optymalizacji trasy, zwłaszcza na obszarach o skomplikowanych sieciach drogowych i cechach geograficznych.

obraz

obraz

6. Nie wszystkie drogi można śledzić.

Wybrana trasa nie zawsze może być śledzona

  • Poza zarejestrowaną „jurysdykcją”
  • Niska „przydatność drogi”
    • Może to spowodować, że możliwość śledzenia będzie się zmieniać w czasie.

Walidacja przebiega asynchronicznie ⇒ Sprawdź, czy wszystkie zarejestrowane trasy SelectedRoutes przeszły ten etap.

Sprawdzone metody dotyczące definicji SelectedRoute

Aby poprawić jakość definicji SelectedRoute i uzyskiwanych danych, postępuj zgodnie z tymi sprawdzonymi metodami.

Używanie pośrednich punktów pośrednich (punktów środkowych)

Nawet w przypadku krótkich, pozornie prostych tras SelectedRoutes zdecydowanie zalecamy uwzględnienie co najmniej 1 punktu pośredniego.

  • Why?
    • Wskazówki dotyczące wyznaczania trasy: zapewniają, że wybrana trasa (SelectedRoute) przebiega zgodnie z określoną trasą, zwłaszcza jeśli między miejscem początkowym a docelowym istnieją alternatywne drogi.
    • Enables Loops: wymagane do prawidłowego przedstawiania pętli lub tras SelectedRoutes typu „tam i z powrotem”, w których miejsce rozpoczęcia i miejsce docelowe są takie same.
    • Ulepszone wykrywanie objazdów: im więcej punktów pośrednich podasz, tym łatwiej będzie wykrywać i oznaczać punkty danych, w których ruch mógł odbiegać od zamierzonej trasy SelectedRoute.
  • Jak to zrobić?
    • Możesz programowo znaleźć punkt środkowy na znanej trasie SelectedRoute, korzystając z funkcji geoprzestrzennych.
    • Przykład (BigQuery): użyj funkcji ST_LINEINTERPOLATEPOINT.
    • Przykład (JavaScript): użyj funkcji along z biblioteki Turf.js.

Dopasowywanie tras z systemów zewnętrznych

Jeśli importujesz dane o trasach z zewnętrznego systemu GIS lub systemu opartego na innej sieci dróg, współrzędne mogą nie być idealnie dopasowane do sieci dróg Google. Może to spowodować „niezamierzone trasy”.

  • Rozwiązanie problemu:
    1. Sprawdź stronę drogi: najpierw sprawdź, czy miejsce rozpoczęcia i punkt początkowy znajdują się po właściwej stronie drogi.
    2. Przyciąganie do drogi: użyj metody matchPath interfejsu Roads API w wersji 2, aby przyciągnąć istniejące dane o trasie do sieci dróg Google.
    3. Ręczne dostosowywanie i ponowne rysowanie: ręcznie dostosuj punkty trasy w narzędziu, aby pasowały do dróg Google. Następnie użyj metody computeRoute interfejsu Routes API (z ruchem ustawionym na „unaware”), aby wygenerować czystą linię łamaną, która podąża za siecią Google.
    4. Śledzenie: w ostateczności możesz nałożyć swoje dane na sieć dróg Google w narzędziu GIS i ręcznie prześledzić trasę, aby utworzyć nowe punkty orientacyjne.

Czyszczenie i weryfikacja danych

Dane, które otrzymujesz w BigQuery, odzwierciedlają rzeczywiste warunki. Zastosuj kroki czyszczenia, aby odfiltrować dane, które nie reprezentują podstawowej trasy SelectedRoute.

Obsługa objazdów

Interfejs Routes API, który obsługuje RMI, zawsze stara się zwrócić prawidłową trasę. Jeśli wybrana trasa jest zablokowana lub bardzo zatłoczona, interfejs API może zwrócić trasę, która prowadzi objazdem i odbiega od zdefiniowanych przez Ciebie pośrednich punktów orientacyjnych. Jeśli na przykład SelectedRoute określa trasę z A do B i dalej do C, objazd może spowodować zwrócenie trasy, która prowadzi bezpośrednio z A do C.

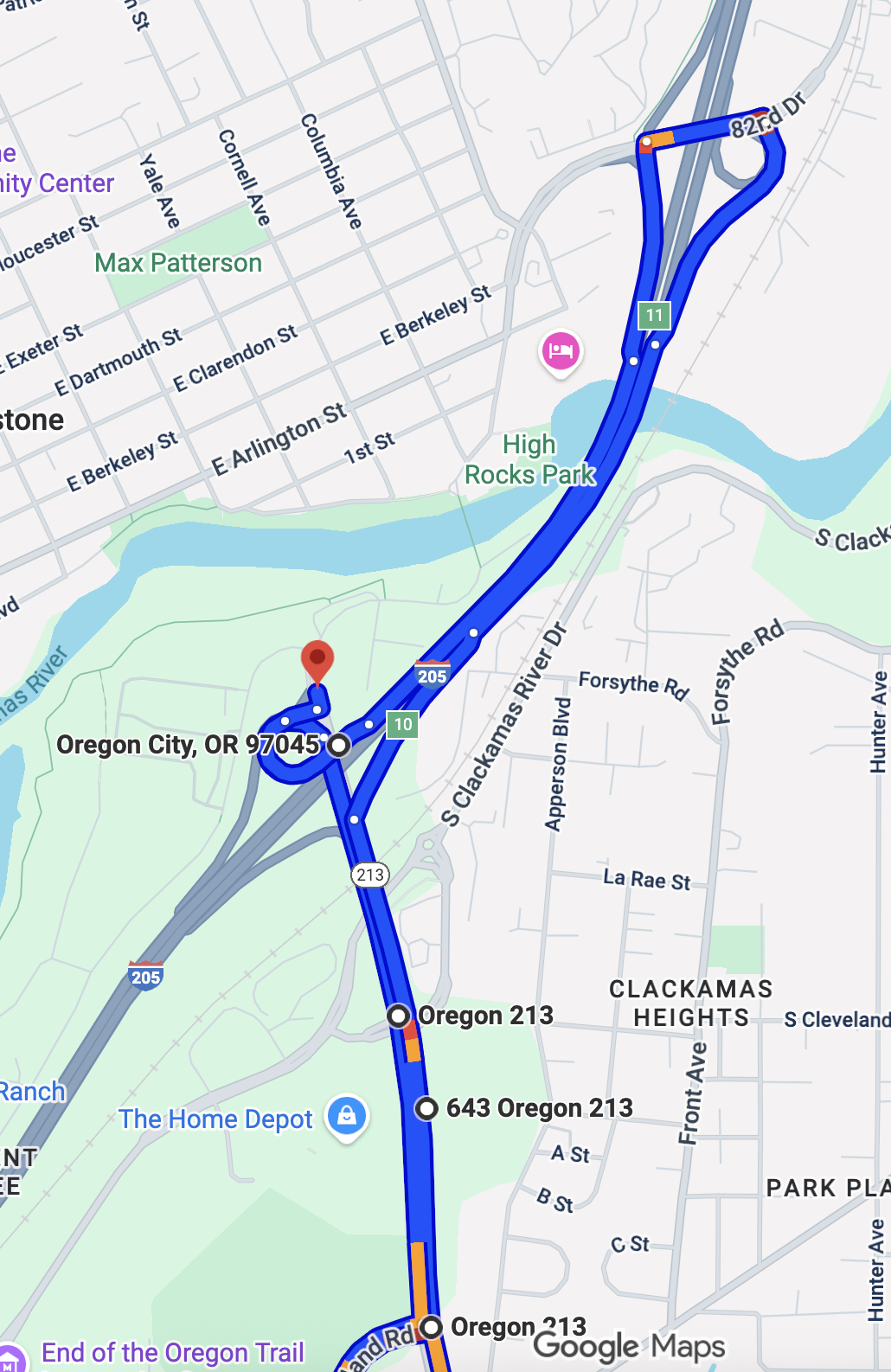

Jeśli na przykład wyznaczymy tę trasę: https://www.google.com/maps/dir/OR-213,+Oregon+City,+OR+97045/Caufield,+Oregon+City,+OR+97045/OR-213,+Oregon+City,+OR+97045/OR-213,+Oregon+City,+OR+97045/643+OR-213,+Oregon+City,+OR+97045/OR-213,+Oregon+City,+OR+97045/Oregon+City,+OR+97045/Washington+Dr,+Oregon+City,+OR+97045/@45.3754391,-122.5822044,15.2z/data=!4m50!4m49!1m5!1m1!1s0x549570b9f466b4a1:0x6390dd57f70701fd!2m2!1d-122.5787!2d45.3231933!1m5!1m1!1s0x549570ca19ded1b3:0xd28eaf8da19c4509!2m2!1d-122.5756369!2d45.3303343!1m5!1m1!1s0x549576c6b4992137:0xb6ed1e1848a8e2a5!2m2!1d-122.5841289!2d45.3640919!1m5!1m1!1s0x549576c0c48ee6f1:0x86497e036c5dd444!2m2!1d-122.5850086!2d45.3662193!1m5!1m1!1s0x549576bfbca6fa93:0xf6b573219354d3f!2m2!1d-122.5851045!2d45.3696112!1m5!1m1!1s0x549576be3782e5db:0xd0ea93d91e8a0792!2m2!1d-122.5857424!2d45.371047!1m5!1m1!1s0x5495769635216053:0x150f4a4f811b98d6!2m2!1d-122.5870571!2d45.3752342!1m5!1m1!1s0x54957697b928b269:0x2b114f280e6ab0f0!2m2!1d-122.5875209!2d45.3760557!3e0?entry=ttu&g_ep=EgoyMDI1MTAxMy4wIKXMDSoASAFQAw%3D%3D zauważymy,że wyznaczony został duży objazd, co prawdopodobnie wynika z warunków drogowych. Jeśli jednak nie zostanie to dokładnie skorygowane, może prowadzić do zbierania nieprawidłowych danych.

obraz

W przypadku RMI te rekordy objazdów są mniej przydatne, ponieważ nie reprezentują konkretnej wybranej trasy, którą monitorujesz.

  • Działanie: nie usuwaj tych wierszy. Należy je oznaczyć do analizy, aby zrozumieć, kiedy i dlaczego występują objazdy.
  • Jak oznaczać objazdy: istnieją 2 główne metody automatycznego identyfikowania objazdów:
    1. Niezgodność punktów pośrednich: sprawdź, czy zwrócona geometria trasy nie zawiera wszystkich określonych przez Ciebie punktów pośrednich.
    2. Rozbieżność odległości: sprawdź, czy distance zwróconej trasy znacznie różni się od oczekiwanego dystansu SelectedRoute. Typowy próg to 5% różnicy.
  • Przykład BigQuery dotyczący oznaczania objazdów: możesz połączyć tabelę SelectedRoutes (zawierającą oczekiwaną odległość) z tabelą RouteResponses i użyć instrukcji CASE, aby utworzyć oznaczenie.

Obsługa geometrii „MultiLineString”

Typ danych GEOGRAPHY w BigQuery ma ograniczenie: nie może przechowywać pojedynczego elementu LineString, który nakłada się na siebie (np. zakrzywiony zakręt, trasa, która się cofa z powodu objazdu).

  • Objaw: gdy tak się stanie, BigQuery zapisuje geometrię jako MultiLineString, a części trasy mogą być niedostępne.
  • Działanie: odfiltruj te rekordy z głównej analizy.
    1. Filtr BigQuery: użyj WHERE ST_GEOMETRYTYPE(route_geometry) != "ST_MultiLineString"
  • Rozwiązanie:
    1. Jeśli nakładanie się jest spowodowane objazdem, rekord można odfiltrować w sposób opisany powyżej.
    2. Jeśli zamierzona trasa SelectedRoute zawiera nakładające się odcinki, należy ją zdefiniować na nowo, dzieląc ją na co najmniej 2 osobne obiekty SelectedRoute.

Konwersja strefy czasowej

Wszystkie dane sygnatur czasowych w RMI BigQuery Export są podawane w uniwersalnym czasie koordynowanym (UTC). Aby generować raporty lub przeprowadzać analizy w lokalnej strefie czasowej, musisz przekonwertować te sygnatury czasowe.

  • Przykład konwersji czasu w BigQuery: użyj funkcji DATETIME i TIMESTAMP, aby przekonwertować sygnaturę czasową UTC na konkretną lokalną strefę czasową, np. „America/Los_Angeles”.

Podsumowanie

Postępując zgodnie ze sprawdzonymi metodami opisanymi w tym przewodniku, możesz mieć pewność, że definicje SelectedRoute są dokładne i solidne, co pozwoli uzyskać wiarygodne i przydatne dane o ruchu z usługi Statystyki dla Zarządców Dróg. Prawidłowe definiowanie tras, obsługa złożonych geometrii dróg i weryfikacja wynikowych danych to kluczowe kroki, które pozwalają w pełni wykorzystać potencjał RMI na potrzeby zarządzania drogami.

Autorzy

Sarthak Gangopadhyay: Google Maps Devrel Naoya Moritani: Google Maps Devrel
