Trực quan hóa dữ liệu bằng BigQuery và API tập dữ liệu

Tài liệu này cung cấp một cấu trúc tham chiếu và ví dụ về cách tạo hình ảnh trực quan hoá dữ liệu trên bản đồ bằng dữ liệu vị trí trong Google Cloud BigQuery và Google Maps Platform Datasets API, chẳng hạn như phân tích dữ liệu mở của thành phố, tạo bản đồ vùng phủ sóng viễn thông hoặc trực quan hoá dấu vết của hoạt động di chuyển của đội xe di động.

Trực quan hoá dữ liệu trên bản đồ là một công cụ mạnh mẽ để thu hút người dùng và khám phá thông tin chi tiết về không gian trong dữ liệu vị trí. Dữ liệu vị trí là dữ liệu có các đối tượng điểm, đường hoặc đa giác. Ví dụ: bản đồ thời tiết giúp người tiêu dùng hiểu và lên kế hoạch cho các chuyến đi cũng như chuẩn bị cho bão; bản đồ thông tin kinh doanh giúp người dùng khám phá thông tin chi tiết từ việc phân tích dữ liệu của họ và bản đồ viễn thông giúp người dùng hiểu được phạm vi phủ sóng và chất lượng của nhà cung cấp ở một khu vực dịch vụ nhất định.

Tuy nhiên, các nhà phát triển ứng dụng khó có thể tạo ra những hình ảnh trực quan về dữ liệu bản đồ có kích thước lớn, vừa hiệu quả vừa mang lại trải nghiệm tuyệt vời cho người dùng. Dữ liệu lớn phải được tải vào phía máy khách bộ nhớ, khiến thời gian tải bản đồ đầu tiên chậm. Hình ảnh phải hoạt động hiệu quả trên mọi thiết bị, kể cả điện thoại di động cấp thấp có hạn chế về bộ nhớ và GPU. Cuối cùng, nhà phát triển cần chọn một thư viện kết xuất dữ liệu lớn có tính di động, độ tin cậy và hiệu suất cao với dữ liệu lớn.

Kiến trúc tham chiếu

Việc phát triển các ứng dụng có hình ảnh trực quan hoá dữ liệu lớn đòi hỏi 2 thành phần chính.

Phần phụ trợ khách hàng - tất cả dữ liệu và dịch vụ ứng dụng phần phụ trợ như xử lý và lưu trữ.
Ứng dụng khách của khách hàng – Giao diện người dùng ứng dụng của bạn có thành phần trực quan hoá bản đồ.

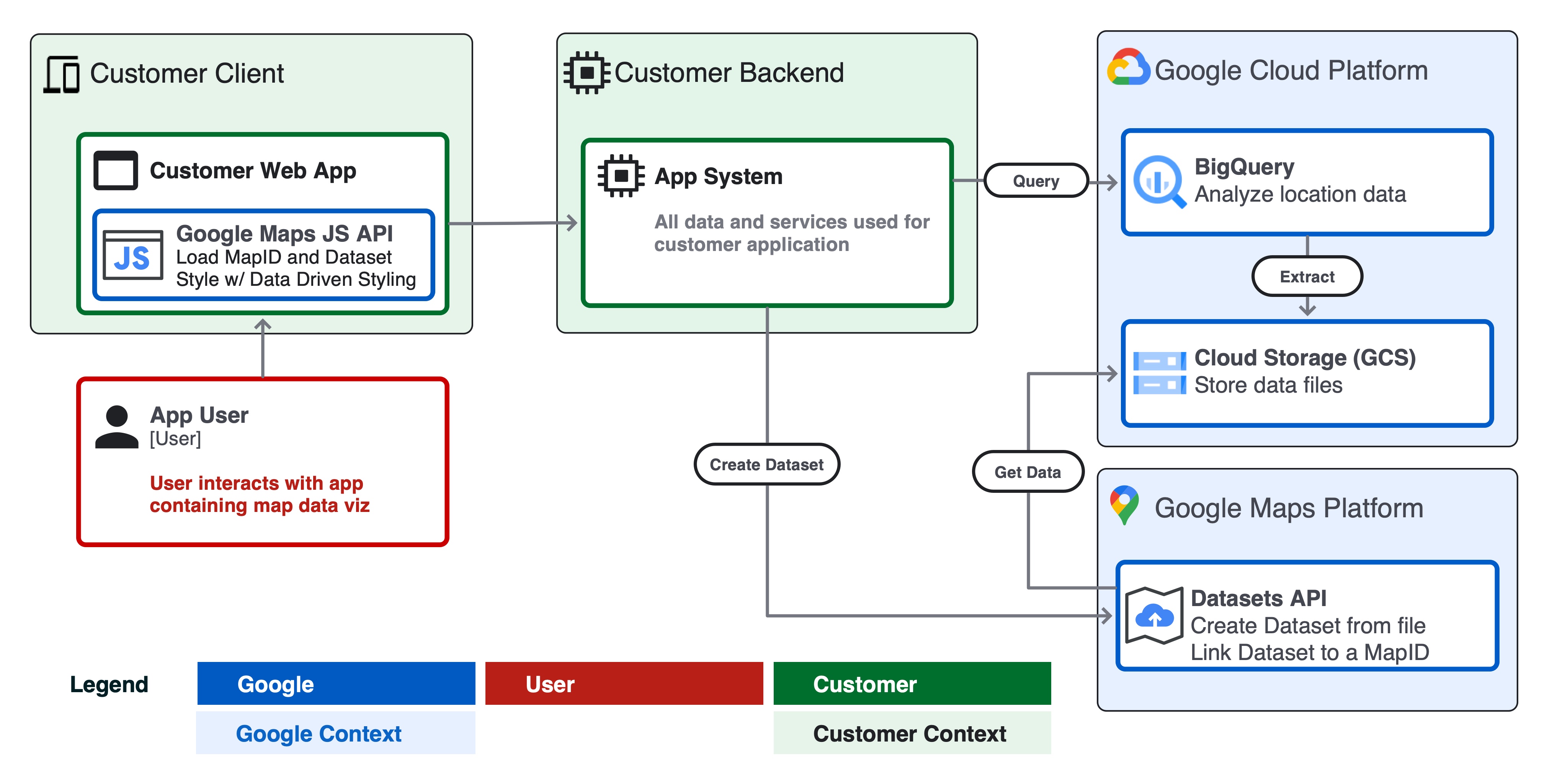

Dưới đây là sơ đồ hệ thống về cách hai thành phần này tương tác với người dùng ứng dụng, Google Cloud và Google Maps Platform để tạo một ứng dụng trực quan hoá dữ liệu lớn.

sơ đồ kiến trúc

Cân nhắc về thiết kế

Bạn cần tuân thủ một số điểm cần cân nhắc về thiết kế để tạo một hình ảnh trực quan hoá dữ liệu hiệu quả bằng Google Cloud và Google Maps Platform.

Kích thước dữ liệu nguồn và tần suất cập nhật.
1. Nếu dữ liệu nguồn ở định dạng geojson <5mb hoặc cập nhật rất thường xuyên, ví dụ như dự báo radar thời tiết trực tiếp, hãy cân nhắc việc cung cấp dữ liệu dưới dạng đối tượng geojson phía máy khách trong ứng dụng của bạn và hiển thị bằng lớp deck.gl.
2. Nếu dữ liệu của bạn có kích thước lớn hơn 5 MB và không cập nhật nhanh hơn một lần mỗi giờ, hãy cân nhắc cấu trúc Datasets API trong tài liệu này.
  1. Bộ dữ liệu hỗ trợ các tệp có kích thước lên tới 350 mb.
  2. Nếu dữ liệu của bạn lớn hơn 350 MB, hãy cân nhắc việc cắt tỉa hoặc đơn giản hoá dữ liệu hình học trong tệp nguồn trước khi chuyển sang Tập dữ liệu (xem phần Cắt tỉa dữ liệu bên dưới).
Lược đồ và định dạng
1. Đảm bảo dữ liệu của bạn có thuộc tính ID duy nhất toàn cầu cho từng tính năng. Mã nhận dạng duy nhất cho phép bạn chọn và tạo kiểu cho một đối tượng cụ thể hoặc kết hợp dữ liệu với một đối tượng để trực quan hoá, ví dụ: tạo kiểu cho một đối tượng đã chọn trong sự kiện người dùng "nhấp".
2. Định dạng dữ liệu của bạn dưới dạng CSV hoặc GeoJSON theo Quy cách API tập dữ liệu với tên cột, kiểu dữ liệu và các loại đối tượng GeoJSON hợp lệ.
3. Để dễ dàng tạo Bộ dữ liệu từ BigQuery, hãy tạo một cột có tên wkt trong tệp xuất CSV SQL của bạn. Bộ dữ liệu hỗ trợ nhập hình học từ CSV theo định dạng Văn bản nổi tiếng (WKT) từ cột có tên wkt.
4. Kiểm tra để đảm bảo dữ liệu của bạn là hình học và kiểu dữ liệu hợp lệ. Ví dụ, GeoJSON phải nằm trong hệ tọa độ WGS84, thứ tự cuộn hình học, v.v.
5. Sử dụng một công cụ như geojson-validate để đảm bảo tất cả hình học trong tệp nguồn đều hợp lệ hoặc ogr2ogr để chuyển đổi tệp nguồn giữa các định dạng hoặc hệ toạ độ.
Cắt tỉa dữ liệu
1. Giảm thiểu số lượng thuộc tính của các đối tượng. Bạn có thể kết hợp các thuộc tính bổ sung vào một tính năng khi chạy trên một khóa định danh duy nhất (ví dụ).
2. Sử dụng kiểu dữ liệu số nguyên cho các đối tượng thuộc tính khi có thể để giảm thiểu không gian lưu trữ ô, đảm bảo hiệu suất của ô khi tải qua HTTPS trong ứng dụng khách.
3. Đơn giản hoá và/hoặc tổng hợp các hình học đối tượng rất phức tạp; cân nhắc sử dụng các hàm BigQuery như ST_Simplify trên các hình học đa giác phức tạp để giảm kích thước tệp nguồn và cải thiện hiệu suất của bản đồ.
Lát gạch
1. Google Maps Datasets API tạo ô bản đồ từ tệp dữ liệu nguồn để dùng với Maps SDK trên web hoặc thiết bị di động.
2. Ô bản đồ là một hệ thống lập chỉ mục dựa trên mức thu phóng, giúp tải dữ liệu vào một ứng dụng trực quan một cách hiệu quả hơn.
3. Các ô bản đồ có thể bỏ qua các đặc điểm dày đặc hoặc phức tạp ở mức thu phóng thấp hơn. Khi người dùng thu nhỏ đến một tiểu bang hoặc quốc gia (ví dụ z5-z12) có thể trông khác so với khi phóng to đến một thành phố hoặc khu phố (ví dụ z13-z18).

Ví dụ - Đường sắt ở London

Trong ví dụ này, chúng ta sẽ áp dụng cấu trúc tham chiếu để tạo một ứng dụng web bằng Google Cloud và Google Maps, ứng dụng này sẽ trực quan hoá tất cả các tuyến đường sắt ở London từ dữ liệu của Open Street Map (OSM).

Điều kiện tiên quyết

Truy cập vào BigQuery Sandbox và Cloud Console
Đảm bảo bạn đã thiết lập dự án và tài khoản thanh toán trên Google Cloud.

Bước 1 – Truy vấn dữ liệu trong BigQuery

Chuyển đến BigQuery Public Datasets (Tập dữ liệu công khai của BigQuery). Bộ dữ liệu 'bigquery-public-data' và bảng geo_openstreetmap.planet_features chứa toàn bộ dữ liệu Bản đồ đường phố mở (OSM) trên toàn cầu, bao gồm tất cả các tính năng có thể có. Khám phá tất cả các tính năng có sẵn để truy vấn trong OSM Wiki bao gồm amenity, road và landuse.

Sử dụng Cloud Shell hoặc BigQuery Cloud Console để truy vấn bảng bằng SQL. Đoạn mã dưới đây sử dụng lệnh bq query để truy vấn tất cả các tuyến đường sắt được lọc chỉ đến London bằng cách sử dụng một hộp giới hạn và hàm ST_Intersects().

Để thực hiện truy vấn này từ Cloud Shell, hãy chạy đoạn mã sau, cập nhật ID dự án, tập dữ liệu và tên bảng cho môi trường của bạn.

bq query --use_legacy_sql=false \
--destination_table PROJECTID:DATASET.TABLENAME \
--replace \
'SELECT
osm_id,
feature_type,
(SELECT value
         FROM   unnest(all_tags)
         WHERE  KEY = "name") AS name,
(SELECT value
         FROM   unnest(all_tags)
         WHERE  KEY = "railway") AS railway,
geometry as wkt
FROM   bigquery-public-data.geo_openstreetmap.planet_features
WHERE ("railway") IN (SELECT key FROM unnest(all_tags))
    AND ST_Intersects(
    geometry,
ST_MakePolygon(ST_MakeLine(
      [ST_GeogPoint(-0.549370, 51.725346),
      ST_GeogPoint(-0.549370, 51.2529407),
      ST_GeogPoint(0.3110581, 51.25294),
      ST_GeogPoint(0.3110581, 51.725346),
      ST_GeogPoint(-0.549370, 51.725346)]
    ))
   )'

Truy vấn trả về:

một mã định danh duy nhất cho mỗi tính năng osm_id
feature_type ví dụ: điểm, đường thẳng, v.v.
name của đối tượng ví dụ Paddington Station
Loại railway, ví dụ: chính, du lịch, quân sự, v.v.
wkt của đối tượng - hình học điểm, đường hoặc đa giác theo định dạng WKT. WKT là định dạng dữ liệu chuẩn mà các cột Địa lý BigQuery trả về trong truy vấn.

Lưu ý: Để xác thực kết quả truy vấn một cách trực quan trước khi tạo Tập dữ liệu, bạn có thể nhanh chóng trực quan hoá dữ liệu trong một trang tổng quan từ BigQuery bằng Looker Studio.

Để xuất bảng sang tệp CSV trong thùng Google Cloud Storage, hãy sử dụng lệnh bq extract trong Cloud Shell:

bq extract \
--destination_format "CSV" \
--field_delimiter "," \
--print_header=true \
PROJECTID:DATASET.TABLENAME \
gs://BUCKET/FILENAME.csv

Lưu ý: bạn có thể tự động hóa từng bước bằng Cloud Scheduler để cập nhật dữ liệu thường xuyên.

Bước 2 - Tạo Bộ dữ liệu từ tệp CSV của bạn

Tiếp theo, hãy tạo tập dữ liệu Google Maps Platform từ kết quả truy vấn trên Google Cloud Storage (GCS). Khi sử dụng API Bộ dữ liệu, bạn có thể tạo một bộ dữ liệu rồi tải dữ liệu lên Bộ dữ liệu của mình từ một tệp được lưu trữ trên GCS.

Để bắt đầu, hãy bật API Bộ dữ liệu bản đồ trên dự án Google Cloud của bạn và xem lại tài liệu API. Có các thư viện ứng dụng Python và Node.js để gọi Datasets API từ logic trong phần phụ trợ ứng dụng của bạn. Ngoài ra, còn có Giao diện người dùng đồ họa (GUI) về Bộ dữ liệu để tạo Bộ dữ liệu theo cách thủ công trong Cloud Console.

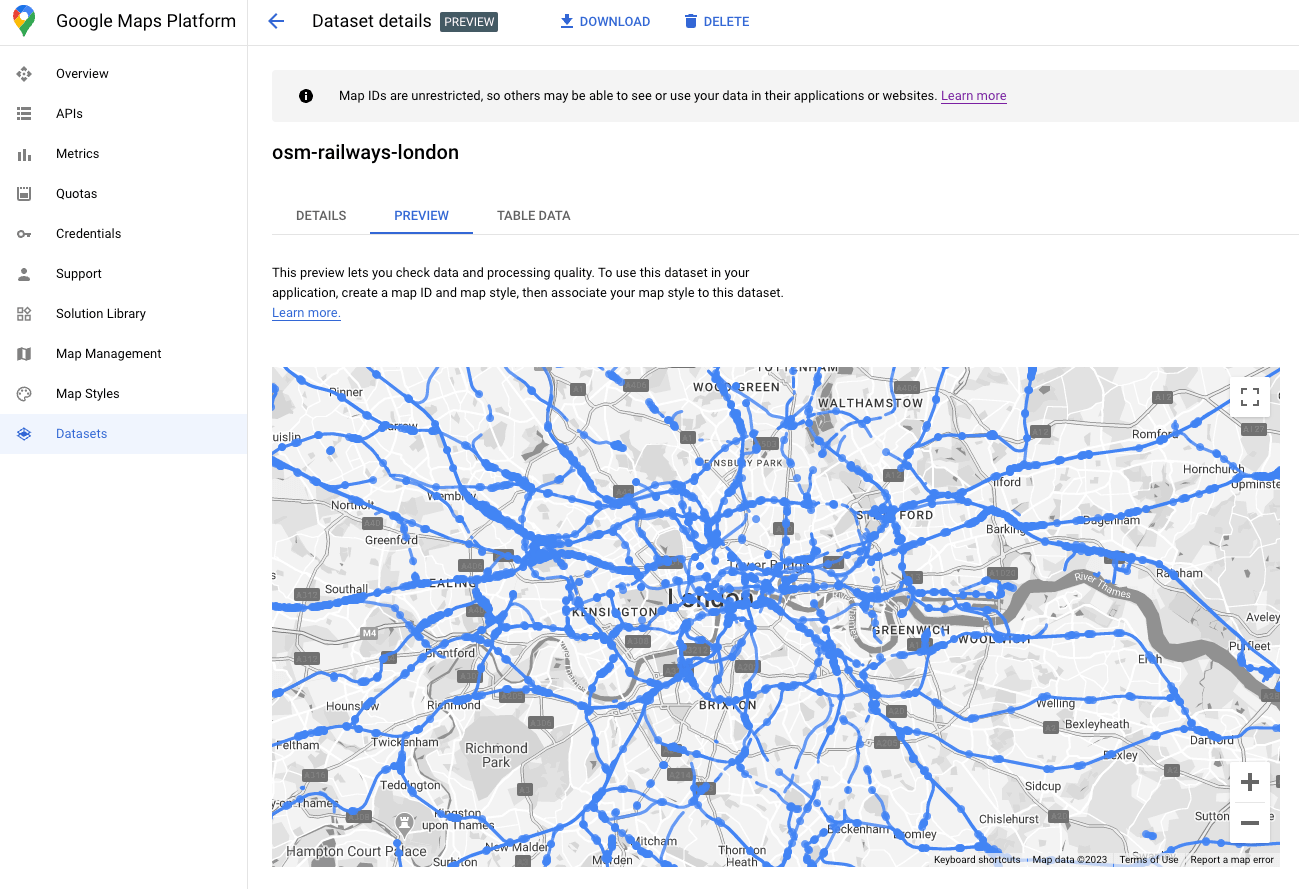

Sau khi tải Bộ dữ liệu lên hoàn tất, bạn có thể xem trước bộ dữ liệu của mình trong Giao diện người dùng Bộ dữ liệu.

Xem trước tập dữ liệu

Bước 4 – Liên kết Tập dữ liệu với một mã bản đồ

Sau khi tạo Tập dữ liệu, bạn có thể tạo mã bản đồ bằng một Kiểu bản đồ được liên kết. Trong trình chỉnh sửa Kiểu bản đồ, bạn có thể liên kết một mapId và kiểu với Tập dữ liệu. Đây cũng là nơi bạn có thể áp dụng tính năng Định kiểu bản đồ dựa trên đám mây để tuỳ chỉnh giao diện của bản đồ.

Bước 5 – Tạo hình ảnh trực quan về bản đồ ứng dụng khách

Cuối cùng, bạn có thể thêm tập dữ liệu vào một ứng dụng trực quan hoá dữ liệu phía máy khách bằng Maps JS API. Khởi động đối tượng bản đồ bằng mapID được liên kết với tập dữ liệu của bạn từ bước trước. Sau đó, hãy đặt kiểu và tính tương tác cho lớp Tập dữ liệu. Hãy xem hướng dẫn đầy đủ về việc tạo kiểu dựa trên dữ liệu bằng Tập dữ liệu để biết thêm thông tin chi tiết.

Bạn có thể tuỳ chỉnh kiểu, thêm trình xử lý sự kiện để thay đổi kiểu một cách linh hoạt và nhiều thao tác khác bằng Maps JS API. Xem ví dụ trong tài liệu. Bên dưới, chúng ta sẽ xác định một hàm setStyle để tạo kiểu đối tượng điểm và đường cho ví dụ này dựa trên thuộc tính "feature_type".

function setStyle(params) {
  const map.getDatasetFeatureLayer("your-dataset-id");
  const datasetFeature = params.feature;
  const type = datasetFeature.datasetAttributes["feature_type"];
if (type == "lines") {
           return {
             fillColor: "blue",
             strokeColor: "blue",
             fillOpacity: 0.5,
             strokeWeight: 1,
           }
         } else if (type == "points") {
           return {
             fillColor: "black",
             strokeColor: "black",
             strokeOpacity: 0.5,
             pointRadius: 2,
             fillOpacity: 0.5,
             strokeWeight: 1,
           }
     }
}

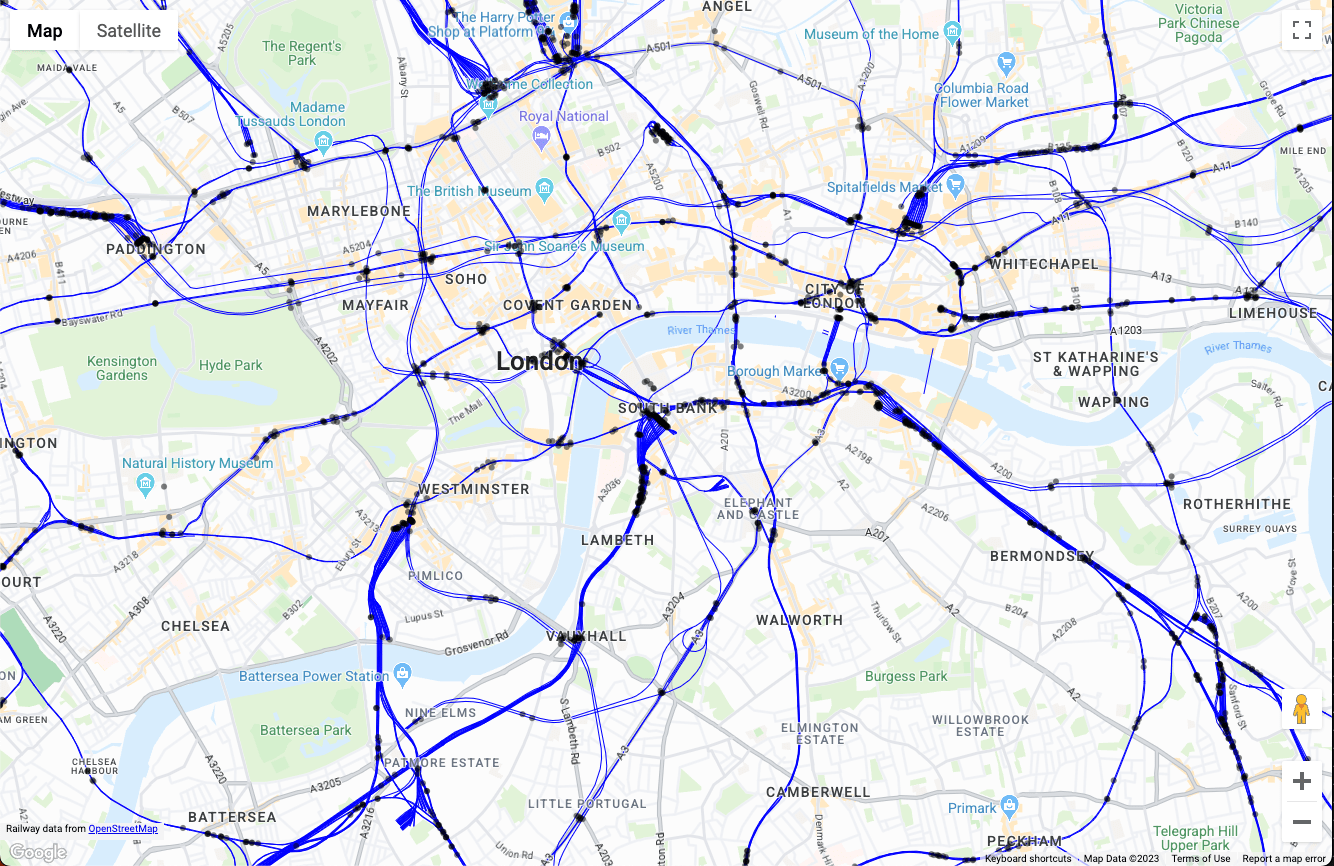

Khi được khởi tạo trong một ứng dụng web một trang, mã này ở trên sẽ tạo ra hình ảnh trực quan về dữ liệu bản đồ sau:

bản đồ đường sắt ở London

Từ đây, bạn có thể mở rộng hình ảnh trực quan của bản đồ trong hàm setStyle() bằng cách thêm logic để lọc các đối tượng, thêm kiểu dựa trên hoạt động tương tác của người dùng và tương tác với phần còn lại của ứng dụng.

Kết luận

Trong tài liệu này, chúng tôi đã thảo luận về một kiến trúc tham chiếu và ví dụ về việc triển khai một ứng dụng trực quan hoá dữ liệu lớn bằng Google Cloud và Google Maps Platform. Bằng cách sử dụng cấu trúc tham chiếu này, bạn có thể tạo các ứng dụng trực quan hoá dữ liệu vị trí từ mọi dữ liệu trong Google Cloud BigQuery có hiệu suất cao trên mọi thiết bị bằng cách sử dụng Google Maps Datasets API.

Hành động tiếp theo

Tài liệu đọc thêm:

Người đóng góp

Tác giả chính:

Ryan Baumann, Quản lý kỹ thuật giải pháp của Nền tảng Google Maps
