타일 오버레이

플랫폼 선택: Android iOS JavaScript

지도 상단에 이미지를 타일 계층으로 추가할 수 있습니다. 타일 레이어는 특정 확대/축소 수준에서 지도 타일 위에 배치됩니다. 타일이 충분한 경우 여러 확대/축소 수준에서 전체 지도에 Google 지도 데이터를 보완할 수 있습니다.

소개

타일 레이어(타일 오버레이라고도 함)를 사용하면 Google의 기본 지도 타일 위에 이미지를 오버레이할 수 있습니다. 이 기능을 사용하여 관심 장소 또는 교통정보와 같은 데이터와 로컬 이미지를 앱에 추가하세요. kGMSTypeNone 지도 유형과 결합하면 타일 레이어를 통해 Google의 기본 지도 데이터를 자체 데이터로 효과적으로 대체할 수 있습니다.

타일 레이어는 대체로 큰 지리적 영역이 포함된 광범위한 이미지를 지도에 추가하고자 할 때 유용합니다. 이와는 달리, 지면 오버레이는 단일 이미지를 지도의 한 지점에 고정하려는 경우에 유용합니다.

타일 좌표

지도 API는 각 확대/축소 수준의 이미지를 순서가 지정된 그리드로 정렬된 정사각형 지도 타일 집합으로 분할합니다. 지도가 새로운 위치나 새로운 확대/축소 수준으로 스크롤하면 지도 API는 어느 타일이 필요한지 알아내고 해당 정보를 검색할 타일 집합으로 변환합니다.

Google에서 구현한 메르카토르 투영법의 경우 좌표가 (0,0)인 타일은 항상 지도의 북서쪽 모서리에 있으며, x 값은 서쪽에서 동쪽으로 갈수록 증가하고 y 값은 북쪽에서 남쪽으로 갈수록 증가합니다. 타일의 색인은 해당 원점에서부터 x,y 좌표를 사용하여 생성됩니다. 예를 들어 확대/축소 수준 2에서 지구가 16개의 타일로 나뉘면 각 타일은 다음과 같이 고유한 x,y 쌍으로 참조될 수 있습니다.

타일의 행과 열이 각각 4개씩 나누어진 세계 지도

각 지도 타일은 256x256 포인트의 정사각형입니다. 확대/축소 수준 0에서는 세계 전체가 하나의 타일에 렌더링됩니다. 각 확대/축소 수준에서 2의 배수로 배율이 올라갑니다. 예를 들어 확대/축소 수준 1에서 지도는 2x2 그리드의 타일로 렌더링되고, 확대/축소 수준 2에서는 4x4 그리드로, 확대/축소 수준 3에서는 8x8 그리드로 렌더링됩니다. 타일 레이어의 이미지를 만들려면 지원하려는 각 확대/축소 수준에서 각 타일에 대해 256x256 포인트 이미지를 만듭니다.

타일 레이어 추가

  1. GMSURLTileLayer 객체 또는 GMSTileLayer 또는 GMSSyncTileLayer의 커스텀 서브클래스를 인스턴스화합니다.
  2. 원하는 경우 zIndex 속성을 수정하여 다른 타일 레이어와 관련된 위치를 조정합니다.
  3. map 속성을 설정하여 GMSTileLayer 객체를 지도에 할당합니다.

iOS용 Maps SDK는 타일 레이어를 구현하는 데 사용할 수 있는 세 가지 클래스를 제공합니다. 각 클래스에서 지정된 {x,y,zoom} 좌표 집합에 대해 올바른 지도 타일을 가져오는 방법을 정의해야 합니다. 사용 가능한 옵션은 다음과 같습니다.

  • UIImage 인스턴스를 반환하는 tileForX:y:zoom 구현을 제공하는 GMSSyncTileLayer 서브클래스를 만듭니다.
  • GMSTileLayer를 서브클래스로 분류하여 나중에 타일 이미지로 콜백하는 비동기 메서드 requestTileForX:y:zoom의 구현을 제공합니다.
  • 기존 클래스 GMSURLTileLayer를 사용하여 URL에서 타일을 자동으로 가져오고 GMSTileURLConstructor 블록을 제공합니다. GMSURLTileLayer는 서브클래스로 분류할 수 없는 구체적인 클래스입니다.

GMSSyncTileLayer 또는 GMSTileLayer를 서브클래스화하는 경우 nil 타일 결과를 제공하면 iOS용 Maps SDK에 데이터를 사용할 수 없지만 향후에 사용할 수 있을 것이라고 알립니다. 또는 kGMSTileLayerNoTile를 반환하여 이 위치에 타일이 없음을 나타냅니다.

GMSURLTileLayer의 경우 GMSTileURLConstructor에서 nil를 반환하면 이 위치에 타일이 없음을 나타냅니다.

GMSURLTileLayer를 사용하여 URL에서 타일 가져오기

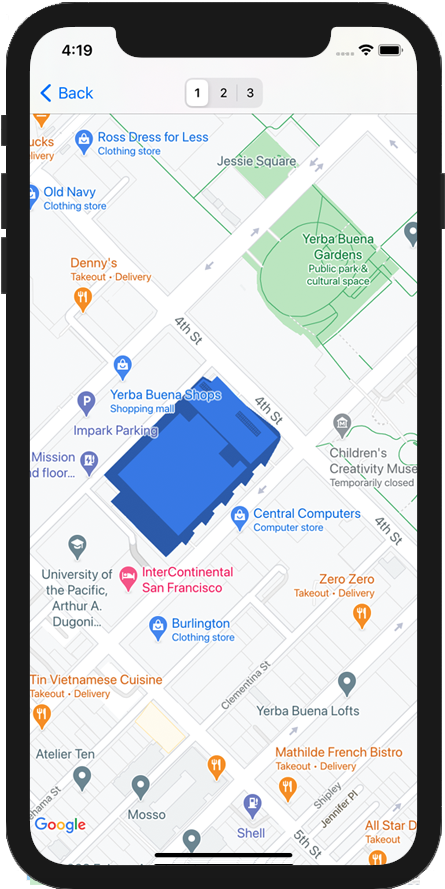

GMSURLTileLayer에는 서브클래스가 필요하지 않지만 GMSTileURLConstructor 블록을 구현해야 합니다. 아래 코드는 GMSURLTileLayer를 사용하여 다층 건물의 평면도를 표시하는 방법을 보여줍니다.

Swift

let floor = 1

// Implement GMSTileURLConstructor
// Returns a Tile based on the x,y,zoom coordinates, and the requested floor
let urls: GMSTileURLConstructor = { (x, y, zoom) in
  let url = "https://www.example.com/floorplans/L\(floor)_\(zoom)_\(x)_\(y).png"
  return URL(string: url)
}

// Create the GMSTileLayer
let layer = GMSURLTileLayer(urlConstructor: urls)

// Display on the map at a specific zIndex
layer.zIndex = 100
layer.map = mapView

Objective-C

NSInteger floor = 1;

// Create the GMSTileLayer
GMSURLTileLayer *layer = [GMSURLTileLayer tileLayerWithURLConstructor:^NSURL * _Nullable(NSUInteger x, NSUInteger y, NSUInteger zoom) {
  NSString *url = [NSString stringWithFormat:@"https://www.example.com/floorplans/L%ld_%lu_%lu_%lu.png",
                   (long)floor, (unsigned long)zoom, (unsigned long)x, (unsigned long)y];
  return [NSURL URLWithString:url];
}];

// Display on the map at a specific zIndex
layer.zIndex = 100;
layer.map = mapView;

GMSSyncTileLayer를 하위 클래스로 지정하여 UIImage로 타일 게재

GMSSyncTileLayer 및 GMSTileLayer는 서브클래스로 처리되도록 설계된 추상 클래스입니다. 이러한 클래스를 사용하여 카드를 UIImage로 제공할 수 있습니다. 아래 예는 GMSSyncTileLayer를 서브클래스로 분류하여 지도의 일부 타일 위에 맞춤 이미지를 렌더링하는 방법을 보여줍니다.

Swift

class TestTileLayer: GMSSyncTileLayer {
  override func tileFor(x: UInt, y: UInt, zoom: UInt) -> UIImage? {
    // On every odd tile, render an image.
    if (x % 2 == 1) {
      return UIImage(named: "australia")
    } else {
      return kGMSTileLayerNoTile
    }
  }
}

Objective-C

@interface TestTileLayer : GMSSyncTileLayer
@end

@implementation TestTileLayer

- (UIImage *)tileForX:(NSUInteger)x y:(NSUInteger)y zoom:(NSUInteger)zoom {
  // On every odd tile, render an image.
  if (x % 2 == 1) {
    return [UIImage imageNamed:@"australia"];
  } else {
    return kGMSTileLayerNoTile;
  }
}

@end

지도에 계층을 추가하려면 객체를 인스턴스화하고 지도 속성을 설정합니다.

Swift

let layer = TestTileLayer()
layer.map = mapView

Objective-C

GMSTileLayer *layer = [[TestTileLayer alloc] init];
layer.map = mapView;

레티나 기기를 위한 고DPI 타일

tileSize를 512로 설정하여 GMSSyncTileLayer 또는 GMSURLTileLayer에서 높은 DPI 이미지를 사용할 수 있습니다. tileSize 속성은 반환된 타일 이미지가 표시되는 데 선호하는 픽셀 수를 나타냅니다. 기본값은 256으로, 비Retina 기기에서 Google 지도 타일의 크기입니다.

높은 DPI 기기에 일반 DPI 타일을 표시하는 경우 tileSize를 512로 설정하여 이미지 크기를 조정할 수 있습니다. 이미지를 확대하면 특히 가는 선이나 텍스트의 경우 이미지 품질이 저하될 수 있습니다. 최상의 결과를 얻으려면 tileSize 및 이미지 DPI를 디스플레이에 일치시킵니다. 레티나 기기에 표시되는 지도는 tileSize가 512인 높은 DPI 이미지를 표시할 때 가장 잘 보입니다. 반면 레티나가 아닌 기기에 표시되는 지도는 일반 이미지와 기본 tileSize가 256일 때 가장 잘 보입니다.

오래된 타일 삭제

레이어에서 제공하는 타일이 '오래된' 경우 레이어에서 clearTileCache 메서드를 호출하여 강제로 새로고침해야 합니다. 그러면 이 레이어에 있는 모든 타일이 다시 로드됩니다.

Swift

layer.clearTileCache()

Objective-C

[layer clearTileCache];
