Примеры стилей объектов данных

Выберите платформу: Android iOS JavaScript

На этой странице рассказывается, как программно получить доступ к набору данных и настроить стиль объектов, а также приводятся примеры настройки стиля объектов на основе точек, многоугольников и ломаных линий.

Настройка стилей наборов данных позволяет обрабатывать объекты данных с учетом координат широты и долготы из файла геопространственных данных, который использовался для создания набора.

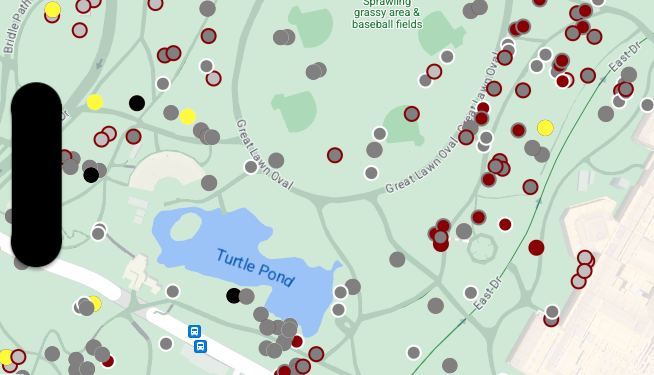

Пример настройки стиля данных на основе точек

В этом примере показано, как задать стиль объектов данных на основе точек.

Примените стили к объектам, представляющим цвета белок.

О наборе данных

В этом примере показан набор данных, полученный в результате исследования белок в 2018 г. в Центральном парке Нью-Йорка. В приведенном ниже фрагменте файла CSV столбцы x и y используются для географических координат. Столбец LatLng присутствует, но не используется в этом примере, потому что наборы данных поддерживают формат WKT, только если столбец называется WKT. Подробнее о поддерживаемых форматах местоположений см. Требования к CSV.

Набор данных из исследования белок содержит разнообразные элементы, связанные с окрасом и поведением белок. Чтобы посмотреть полные данные, прокрутите страницу по горизонтали.

X Y UniqueSquirrelID Hectare Shift Date Hectare SquirrelNumber Age PrimaryFurColor HighlightFurColor CombinationofPrimaryandHighlightColor Colornotes Location AboveGroundSighter Measurement SpecificLocation Running Chasing Climbing Eating Foraging Other Activities Kuks Quaas Moans Tailflags Tailtwitches Approaches Indifferent Runsfrom OtherInteractions LatLng
-73.9561344937861 40.7940823884086 37F-PM-1014-03 37F PM 10142018 3 + false false false false false false false false false false false false false POINT (-73.9561344937861 40.7940823884086)
-73.9688574691102 40.7837825208444 21B-AM-1019-04 21B AM 10192018 4 + false false false false false false false false false false false false false POINT (-73.9688574691102 40.7837825208444)
-73.9742811484852 40.775533619083 11B-PM-1014-08 11B PM 10142018 8 Gray Gray+ Above Ground 10 false true false false false false false false false false false false false POINT (-73.97428114848522 40.775533619083)
-73.9596413903948 40.7903128889029 32E-PM-1017-14 32E PM 10172018 14 Adult Gray Gray+ Nothing selected as Primary. Gray selected as Highlights. Made executive adjustments. false false false true true false false false false false false false true POINT (-73.9596413903948 40.7903128889029)
-73.9702676472613 40.7762126854894 13E-AM-1017-05 13E AM 10172018 5 Adult Gray Cinnamon Gray+Cinnamon Above Ground on tree stump false false false false true false false false false false false false false POINT (-73.9702676472613 40.7762126854894)
-73.9683613516225 40.7725908847499 11H-AM-1010-03 11H AM 10102018 3 Adult Cinnamon White Cinnamon+White false false false false true false false false false true false true false POINT (-73.9683613516225 40.7725908847499)
-73.9541201789795 40.7931811701082 36H-AM-1010-02 36H AM 10102018 2 Adult Gray Gray+ just outside hectare Ground Plane FALSE false false false false true false false false false false false false false POINT (-73.9541201789795 40.7931811701082)

Настройка стиля данных на основе точек

Ниже показан пример кода для настройки цвета заливки и линий для каждой точки с учетом атрибута CombinationofPrimaryandHighlightColor, в котором заданы основной и дополнительный окрас каждой белки.

Swift

let options = GMSMapViewOptions()
options.mapID = GMSMapID(identifier: "YOUR_MAP_ID")
options.camera = GMSCameraPosition(latitude: 40.7, longitude: -74.0, zoom: 12)
let mapView = GMSMapView(options: options)

let layer = mapView.datasetFeatureLayer(of: "YOUR_DATASET_ID")

// Define a point style with fill and radius.
// Apply the style to the datasets features.
layer.style = { feature in
    switch(feature.datasetAttributes["CombinationofPrimaryandHighlightColor"]){
      case "Black+"  :
        let style = MutableFeatureStyle()
        style.fillColor = .black;
        style.pointRadius = 8;
        return style
      case "Cinnamon+"  :
        let style = MutableFeatureStyle()
        style.fillColor = UIColor(red: 139/255, green: 0, blue: 0, alpha: 1);
        style.pointRadius = 8;
        return style
      ...
      default :
        let style = MutableFeatureStyle()
        style.fillColor = .yellow;
        style.pointRadius = 8;
        return style
    }
}

Objective-C

GMSMapViewOptions *options = [[GMSMapViewOptions alloc] init];
options.camera = [GMSCameraPosition cameraWithLatitude:40.7 longitude:-74.0 zoom:12];
options.mapID = [GMSMapID mapIDWithIdentifier:@"MAP_ID"];
GMSMapView *mapView = [[GMSMapView alloc] initWithOptions:options];

GMSDatasetFeatureLayer *layer = [mapView datasetFeatureLayerOfDatasetID:@"YOUR_DATASET_ID"];

// Define a point style with fill and radius.
// Apply the style to the datasets features.
layer.style = ^(GMSDatasetFeature *feature) {
  NSString *attrib = feature.datasetAttributes[@"CombinationofPrimaryandHighlightColor"];
  if ([attrib isEqualToString:@"Black+"])  {
    GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
    style.fillColor = [UIColor blackColor];
    style.pointRadius = 8;
    return style;
  } else if([attrib isEqualToString:@"Cinnamon+"]) {
    GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
    style.fillColor = [UIColor colorWithRed:139.0f/255.0f
                                      green:0.0f
                                        blue:0.0f
                                      alpha:1.0f];
    style.pointRadius = 8;
    return style;
  }
  ...
  else {
    GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
    style.fillColor = [UIColor yellowColor];
    style.pointRadius = 8;
    return style;
  }
};

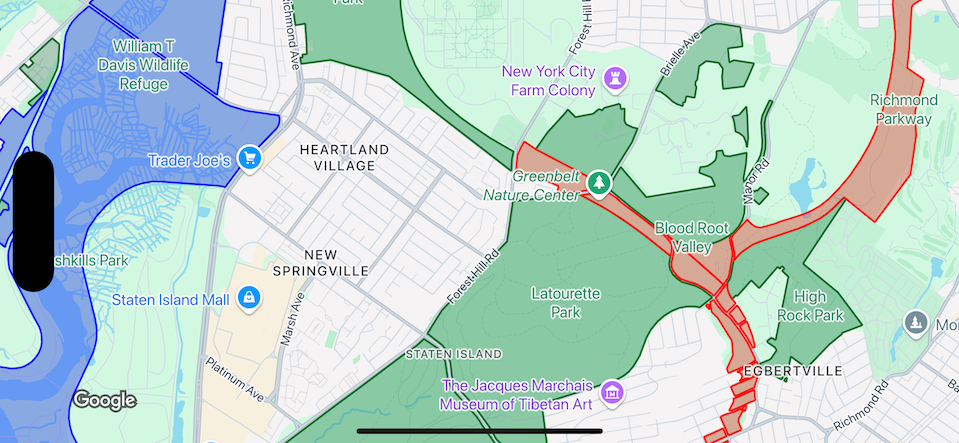

Пример настройки стиля данных на основе многоугольников

В этом примере показано, как задать стиль для объектов данных на основе многоугольников.

Примените стиль к объектам, представляющим типы парков.

О наборе данных

В этом примере используется набор данных о парках Нью-Йорка. Ниже приводится отрывок из файла GeoJSON набора данных с типичными данными об объекте.

{
  "type": "Feature",
  "properties": {
    "jurisdiction": "DPR",
    "mapped": "False",
    "zipcode": "11356",
    "acres": "0.05",
    "location": "College Pl., College Pt. Blvd., bet. 11 Ave. and 12 Ave.",
    "nys_assembly": "27",
    "councildistrict": "19",
    "url": "http://www.nycgovparks.org/parks/Q042/",
    "typecategory": "Triangle/Plaza",
    "us_congress": "14",
    "eapply": "Poppenhusen Park",
    "parentid": "Q-07",
    "gispropnum": "Q042",
    "retired": "false",
    "communityboard": "407",
    "objectid": "6248",
    "globalid": "F4810079-CBB9-4BE7-BBFA-B3C0C35D5DE5",
    "name311": "Poppenhusen Park",
    "department": "Q-07",
    "pip_ratable": "true",
    "subcategory": "Sitting Area/Triangle/Mall",
    "precinct": "109",
    "permit": "true",
    "acquisitiondate": null,
    "omppropid": "Q042",
    "gisobjid": "100000301",
    "signname": "Poppenhusen Park",
    "address": null,
    "permitparent": "Q-07",
    "class": "PARK",
    "nys_senate": "11",
    "permitdistrict": "Q-07",
    "borough": "Q",
    "waterfront": "false"
  },
  "geometry": {
    "type": "MultiPolygon",
    "coordinates": [
      [
        [
          [
            -73.84575702371716,
            40.78796240884273
          ],
          [
            -73.84593393292693,
            40.78796857347548
          ],
          [
            -73.84577256469657,
            40.787651355629556
          ],
          [
            -73.84575702371716,
            40.78796240884273
          ]
        ]
      ]
    ]
  }
},

Настройка стиля объектов данных на основе многоугольников

Код в этом примере применяет определенные цвета к объектам данных, у которых для typecategory задано Undeveloped или Parkway, а остальные объекты окрашивает в зеленый цвет.

Swift

let options = GMSMapViewOptions()
options.mapID = GMSMapID(identifier: "YOUR_MAP_ID")
options.camera = GMSCameraPosition(latitude: 40.7, longitude: -74.0, zoom: 12)
let mapView = GMSMapView(options: options)

let layer = mapView.datasetFeatureLayer(of: "YOUR_DATASET_ID")

// Define a polygon style with fill and stroke.
// Apply the style to the datasets features.
layer.style = { feature in
  switch(feature.datasetAttributes["typecategory"]){
    case "Undeveloped"  :
      let style = MutableFeatureStyle()
      style.fillColor = .blue.withAlphaComponent(0.3);
      style.strokeColor = .blue;
      style.strokeWidth = 2.0;
      return style
    case "Parkway"  :
      let style = MutableFeatureStyle()
      style.fillColor = .red.withAlphaComponent(0.3);
      style.strokeColor = .red;
      style.strokeWidth = 2.0;
      return style
    default :
      let style = MutableFeatureStyle()
      style.fillColor = .green.withAlphaComponent(0.3);
      style.strokeColor = .green;
      style.strokeWidth = 2.0;
      return style
  }
}

Objective-C

GMSMapViewOptions *options = [[GMSMapViewOptions alloc] init];
options.camera = [GMSCameraPosition cameraWithLatitude:40.7 longitude:-74.0 zoom:12];
options.mapID = [GMSMapID mapIDWithIdentifier:@"MAP_ID"];
GMSMapView *mapView = [[GMSMapView alloc] initWithOptions:options];

GMSDatasetFeatureLayer *layer = [mapView datasetFeatureLayerOfDatasetID:@"YOUR_DATASET_ID"];

// Define a polygon style with fill and stroke.
// Apply the style to the datasets features.
layer.style = ^(GMSDatasetFeature *feature) {
  NSString *attrib = feature.datasetAttributes[@"typecategory"];
  if ([attrib isEqualToString:@"Undeveloped"]) {
        GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
        style.fillColor = [[UIColor blueColor] colorWithAlphaComponent:0.3];
        style.strokeColor = [UIColor blueColor];
        style.strokeWidth = 2.0;
        return style;
  } else if([attrib isEqualToString:@"Parkway"]) {
        GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
        style.fillColor = [[UIColor redColor] colorWithAlphaComponent:0.3];
        style.strokeColor = [UIColor redColor];
        style.strokeWidth = 2.0;
        return style;
  } else {
        GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
        style.fillColor = [[UIColor greenColor] colorWithAlphaComponent:0.3];
        style.strokeColor = [UIColor greenColor];
        style.strokeWidth = 2.0;
        return style;
    }
  };

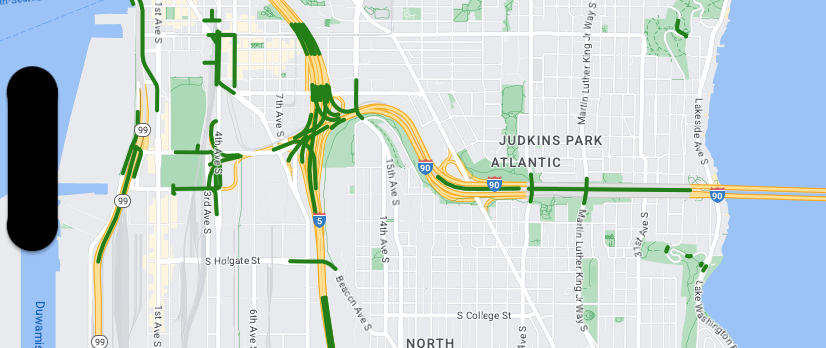

Пример настройки стиля данных на основе ломаных линий

В этом примере показано, как задать стиль для объектов данных на основе ломаных линий.

Примените стиль к объектам, представляющим ломаные линии.

О наборе данных

В этом примере используется набор данных о мостах в Сиэтле. Ниже приводится отрывок из файла GeoJSON набора данных с типичными данными об объекте.

{
  "type": "Feature",
  "properties": {
      "OBJECTID": 1,
      "COMPTYPE": 66,
      "COMPKEY": 515774,
      "HANSEGKEY": 489781,
      "UNITID": "BRG-935",
      "UNITTYPE": " ",
      "BRGUNITID": "BRG-935",
      "UNITDESC_BRG": "YALE AVE BR REV LANE OC                                                                                                                                                                                                                                        ",
      "UNITDESC_SEG": "HOWELL ST ON RP BETWEEN HOWELL ST AND I5 SB                                                                                                                                                                                                                    ",
      "INSTDATE": null,
      "EXPDATE": null,
      "STATUS": " ",
      "STATUSDT": null,
      "CONDITION": " ",
      "CONDDT": null,
      "OWN": " ",
      "LSTVERIFY": null,
      "MAINTBY": " ",
      "ADDBY": "GARCIAA",
      "ADDDTTM": "2010-01-21T00:00:00Z",
      "MODBY": null,
      "MODDTTM": null,
      "BR_NBR": 935,
      "BR_CODE": " 935",
      "BR_TYPE": "ST",
      "BR_NAME": "YALE AVE BR REV LANE OC",
      "BR_FACILITIES": "YALE AVE-SR 5 ON RAMP",
      "BR_FEATURES": "SR 5 REV LANE",
      "BR_RATING": 0,
      "BR_INSET": 1,
      "BR_GEO": "DT",
      "BR_OWNER": "DOT",
      "BR_OWNER_NAME": "State of Washington",
      "GEOBASID": 0,
      "XGEOBASID": 0,
      "GISSEGKEY": 489781,
      "EARTHQUAKE_RESPONSE_TEAM": " ",
      "SHAPE_Length": 220.11891836147655
  },
  "geometry": {
      "type": "LineString",
      "coordinates": [
          [
              -122.329201929090928,
              47.616910448708538
          ],
          [
              -122.329206483407461,
              47.616976719821004
          ],
          [
              -122.32921802149356,
              47.617042137515213
          ],
          [
              -122.329236413912909,
              47.617105967923777
          ],
          [
              -122.329261454336034,
              47.617167494985758
          ],
          [
              -122.329292861855023,
              47.617226028479571
          ],
          [
              -122.329330284134699,
              47.617280911766009
          ],
          [
              -122.329373301365223,
              47.617331529154569
          ],
          [
              -122.329421430971635,
              47.617377312810319
          ],
          [
              -122.329474133027375,
              47.617417749124023
          ],
          [
              -122.32953081631139,
              47.617452384473893
          ]
      ]
  }
},

Настройка стиля объектов данных на основе ломаных линий

Ниже приводится фрагмент кода, который применяет один стиль ко всем объектам данных.

Swift

// Define a style with green fill and stroke.
// Apply the style to the datasets features.
layer.style = { feature in
  let style = MutableFeatureStyle()
  style.fillColor = .green.withAlphaComponent(0.5);
  style.strokeColor = [UIColor greenColor];
  style.strokeWidth = 2.0;
  return style
}

Objective-C

// Define a style with green fill and stroke.
// Apply the style to the datasets features.
layer.style = ^(GMSDatasetFeature *feature) {
  GMSMutableFeatureStyle *style = [GMSMutableFeatureStyle style];
  style.fillColor = [[UIColor greenColor] colorWithAlphaComponent:0.5];
  style.strokeColor = [UIColor greenColor];
  style.strokeWidth = 2.0;
  return style;
};
