Schemat DSPL

Ta strona i powiązane z nią podstrony dokumentują schemat XML DSPL. Ten materiał jest przeznaczony dla zaawansowanych użytkowników, którzy chcą poznać niskie szczegóły dotyczące języka; dla większości użytkowników treść w Przewodnik dla programistów powinien wystarczyć do tworzenia i edytowania w zbiorach danych DSPL.

Pełny schemat XML jest dostępny do pobrania w formacie XSD w: witrynie kodu DSPL.

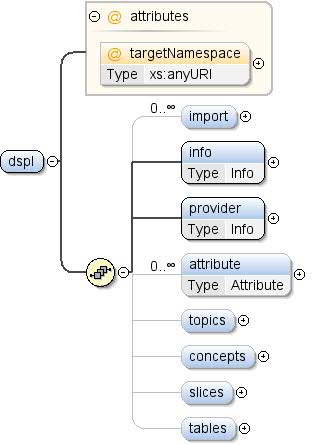

Element: dspl

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Specyfikacja DSPL opisuje zbiór danych. Zbiór danych to które są określane przez przestrzeń nazw. Zbiór danych składa się z tych elementów: elementy: – tabele: dane dotyczące pojęć i wycinków zdefiniowanych w zbiór danych – Pojęcia: definicje i struktury określone przez użytkownika używane w wycinki: kombinacje wymiarów i danych występujących w zbiór danych – tematy: hierarchiczne etykiety używane do porządkowania koncepcji zbiór danych
Diagram Diagram dspl9.tmp#id103 dspl9.tmp#id2 dspl9.tmp#id5 dspl9.tmp#id16 dspl9.tmp#id17 dspl9.tmp#id27 dspl9.tmp#id35 dspl9.tmp#id68 dspl9.tmp#id86
Właściwości
treść: Złożone
Model import* , info , provider , atrybut* , tematy{0,1} , koncepcje{0,1} , wycinki{0,1} , tabele{0,1}
Dzieci atrybut, koncepcje, import, info, dostawca, wycinki, tabele, tematy
Instancja
<dspl targetNamespace="">
  <import location="" namespace="">{0,unbounded}</import>
  <info>{1,1}</info>
  <provider>{1,1}</provider>
  <attribute concept="" id="">{0,unbounded}</attribute>
  <topics>{0,1}</topics>
  <concepts>{0,1}</concepts>
  <slices>{0,1}</slices>
  <tables>{0,1}</tables>
</dspl>
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
targetNamespace xs:anyURI opcjonalnie Każdy zbiór danych może mieć docelową przestrzeń nazw. Wartość docelowa przestrzeń nazw to identyfikator URI jednoznacznie identyfikujący zbiór danych. Więcej informacje na temat użycia przestrzeni nazw w kodzie XML znajdziesz tutaj: http://www.w3.org/TR/REC-xml-names/ Jeśli nie ma docelowego parametru targetNamespace jeśli zbiór danych zostanie podany, przestrzeń nazw zostanie wygenerowana zaimportowane dane.
Źródło
<xs:element name="dspl">
  <xs:annotation>
    <xs:documentation>A DSPL specification describes a dataset. A dataset is
        identified by its namespace. A dataset is comprised of the
        following elements:

        - Tables: Data for the concepts and slices defined in the
        dataset

        - Concepts: User-specified definitions and structures used in
        the dataset

        - Slices: Combinations of dimensions and metrics present in
        the dataset

        - Topics: Hierarchical labels used to organise the concepts of
        the dataset</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="import" minOccurs="0" maxOccurs="unbounded">
        <xs:annotation>
          <xs:documentation>Import directive for external datasets -- modeled after
              the XML Schema import directive.  In order to use
              elements defined in an external dataset, the external
              dataset must be referenced using an import directive.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:attribute name="namespace" use="required">
            <xs:annotation>
              <xs:documentation>The namespace of the imported dataset, specified as
                  a URI. A prefix must be associated with this
                  namespace before its contents can be referenced. See
                  [XML Namespaces] for more information about the use
                  of namespaces and prefixes in XML.</xs:documentation>
            </xs:annotation>
          </xs:attribute>
          <xs:attribute name="location" use="optional">
            <xs:annotation>
              <xs:documentation>An optional location where the definition of the
                  imported dataset can be found, specified as a
                  URL. If the location is omitted, the system
                  processing this DSPL dataset must already know the
                  imported dataset.

                  Implementation note: The Google dataset importer
                  ignores the location attribute. Any imported dataset
                  must be known by the Google importer beforehand.</xs:documentation>
            </xs:annotation>
          </xs:attribute>
        </xs:complexType>
      </xs:element>
      <xs:element name="info" type="Info" minOccurs="1">
        <xs:annotation>
          <xs:documentation>General information about the dataset.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="provider" type="Info">
        <xs:annotation>
          <xs:documentation>General information about the dataset provider.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="attribute" type="Attribute" minOccurs="0" maxOccurs="unbounded">
        <xs:annotation>
          <xs:documentation>Attribute associated with the dataset.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="topics" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A hierarchy of topics used to organize the contents of
              the dataset. The order in which topics are given is
              meaningful and should be respected by visualizations
              that displays these topics.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="topic" type="Topic" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="concepts" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A list of concepts defined in this dataset.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="concept" type="Concept" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="slices" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A list of slices defined in this dataset.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="slice" type="Slice" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="tables" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A list of tables defined in this dataset.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="table" type="Table" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
    </xs:sequence>
    <xs:attribute name="targetNamespace" type="xs:anyURI" use="optional">
      <xs:annotation>
        <xs:documentation>Each dataset may provide a target namespace. The
              target namespace is a URI that uniquely identifies the
              dataset. For more information about the use of namespaces in XML,
              see:

              http://www.w3.org/TR/REC-xml-names/

              If no targetNamespace is provided,  then a namespace will be
              generated when the dataset is imported.</xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

Element: dspl / import

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Dyrektywa importu dla zewnętrznych zbiorów danych – modelowana na podstawie kodu XML Dyrektywa importu schematu. Aby wykorzystać elementy zdefiniowane w tagu zewnętrznym zbiór danych, do zewnętrznego zbioru danych trzeba się odwołać za pomocą funkcji importu
Diagram Diagram dspl9.tmp#id3 dspl9.tmp#id4
Właściwości
treść: Złożone
min.: 0
maxOccurs: nieograniczony
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
lokalizacja opcjonalnie Opcjonalna lokalizacja, w której definicja zaimportowanego pliku w postaci adresu URL. Jeśli lokalizacja to pomijany, system przetwarzający ten zbiór danych DSPL musi już wiedzieć, zaimportowanego zbioru danych. Uwaga dotycząca implementacji: zbiór danych Google importujący ignoruje atrybut lokalizacji. Każdy zaimportowany zbiór danych musi być wcześniej znane importerowi Google.
przestrzeń nazw wymagane Przestrzeń nazw zaimportowanego zbioru danych określona jako Identyfikator URI. Z tą przestrzenią nazw musi być powiązany prefiks, zanim jej może się odwoływać. Więcej informacji znajdziesz w sekcji [Przestrzenie nazw XML]. informacje na temat użycia przestrzeni nazw i prefiksów w XML.
Źródło
<xs:element name="import" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Import directive for external datasets -- modeled after
              the XML Schema import directive.  In order to use
              elements defined in an external dataset, the external
              dataset must be referenced using an import directive.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:attribute name="namespace" use="required">
      <xs:annotation>
        <xs:documentation>The namespace of the imported dataset, specified as
                  a URI. A prefix must be associated with this
                  namespace before its contents can be referenced. See
                  [XML Namespaces] for more information about the use
                  of namespaces and prefixes in XML.</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="location" use="optional">
      <xs:annotation>
        <xs:documentation>An optional location where the definition of the
                  imported dataset can be found, specified as a
                  URL. If the location is omitted, the system
                  processing this DSPL dataset must already know the
                  imported dataset.

                  Implementation note: The Google dataset importer
                  ignores the location attribute. Any imported dataset
                  must be known by the Google importer beforehand.</xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

Element: dspl / info

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Ogólne informacje o zbiorze danych.
Diagram Diagram dspl4.tmp#id7 dspl4.tmp#id14 dspl4.tmp#id15 dspl4.tmp#id6
Typ Informacje
Właściwości
treść: Złożone
min.: 1
Model name , description{0,1} , url{0,1}
Dzieci description, name, url
Instancja
<info>
  <name>{1,1}</name>
  <description>{0,1}</description>
  <url>{0,1}</url>
</info>
Źródło
<xs:element name="info" type="Info" minOccurs="1">
  <xs:annotation>
    <xs:documentation>General information about the dataset.</xs:documentation>
  </xs:annotation>
</xs:element>

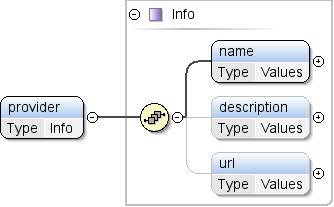

Element: dspl / dostawca

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Ogólne informacje o dostawcy zbioru danych.
Diagram Diagram dspl4.tmp#id7 dspl4.tmp#id14 dspl4.tmp#id15 dspl4.tmp#id6
Typ Informacje
Właściwości
treść: Złożone
Model name , description{0,1} , url{0,1}
Dzieci description, name, url
Instancja
<provider>
  <name>{1,1}</name>
  <description>{0,1}</description>
  <url>{0,1}</url>
</provider>
Źródło
<xs:element name="provider" type="Info">
  <xs:annotation>
    <xs:documentation>General information about the dataset provider.</xs:documentation>
  </xs:annotation>
</xs:element>

Element: dspl / atrybut

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Atrybut powiązany ze zbiorem danych.
Diagram Diagram dspl14.tmp#id24 dspl14.tmp#id26 dspl14.tmp#id19 dspl14.tmp#id20 dspl0.tmp#id10 dspl0.tmp#id12 dspl0.tmp#id9 dspl14.tmp#id18
Typ Atrybut
Właściwości
treść: Złożone
min.: 0
maxOccurs: nieograniczony
Model info{0,1} , type{0,1} , (wartość* | conceptValue{0,1})
Dzieci conceptValue, info, type, wartość
Instancja
<attribute concept="" id="">
  <info>{0,1}</info>
  <type format="" ref="">{0,1}</type>
</attribute>
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
koncepcja xs:QName opcjonalnie Odniesienie do pojęcia, który odpowiada wartościom. atrybutu. Jeśli atrybut określa typ, to musi pasować do typu wskazanej koncepcji. Odwołanie do koncepcja zewnętrzna musi mieć postać „prefix:other_koncepcja”, gdzie „prefiks” to prefiks używany dla przestrzeni nazw zewnętrznego zbioru danych (patrz XML przestrzeni nazw).
id LocalId opcjonalnie Identyfikator atrybutu koncepcja. Ten identyfikator musi być: które są unikalne (w odniesieniu do różnych atrybutów i właściwości). „id” można pominąć, jeśli określono atrybut „koncepcja”. Pod tym kątem , identyfikator to prostota, którą określa się z wartością lokalną wymienionego pojęcia. Na przykład <atrybut concept=&quot;unit:currency&quot;/&gt; jest odpowiednikiem funkcji <attribute id="currency" concept=&quot;unit:currency&quot;/&gt;
Źródło
<xs:element name="attribute" type="Attribute" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Attribute associated with the dataset.</xs:documentation>
  </xs:annotation>
</xs:element>

Element: dspl / tematy

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Hierarchia tematów służących do porządkowania zawartości w gromadzeniu danych. Kolejność, w jakiej są podawane tematy, ma znaczenie i powinna być które są respektowane przez wizualizacje przedstawiające te tematy.
Diagram Diagram dspl9.tmp#id28
Właściwości
treść: Złożone
min.: 0
Model topic+,
Dzieci temat
Instancja
<topics>
  <topic id="" parentTopic="">{1,unbounded}</topic>
</topics>
Źródło
<xs:element name="topics" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A hierarchy of topics used to organize the contents of
              the dataset. The order in which topics are given is
              meaningful and should be respected by visualizations
              that displays these topics.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="topic" type="Topic" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

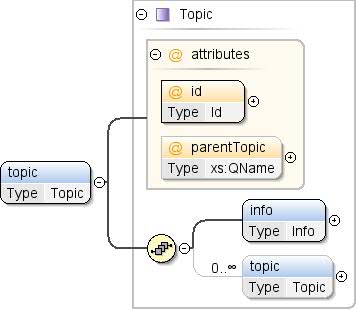

Element: dspl / tematy / temat

Przestrzeń nazw http://schemas.google.com/dspl/2010
Diagram Diagram dspl15.tmp#id32 dspl15.tmp#id34 dspl15.tmp#id30 dspl15.tmp#id31 dspl15.tmp#id29
Typ Temat,
Właściwości
treść: Złożone
maxOccurs: nieograniczony
Model info , topic*
Dzieci info, topic
Instancja
<topic id="" parentTopic="">
  <info>{1,1}</info>
  <topic id="" parentTopic="">{0,unbounded}</topic>
</topic>
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
id Identyfikator wymagane Unikalny identyfikator tematu w parametrze w gromadzeniu danych.
parentTopic xs:QName opcjonalnie Identyfikator tematu nadrzędnego danego tematu, jeśli taki istnieje. Nie można określić elementu nadrzędnyTopic w przypadku tematów w treści na inne tematy.
Źródło
<xs:element name="topic" type="Topic" maxOccurs="unbounded"/>

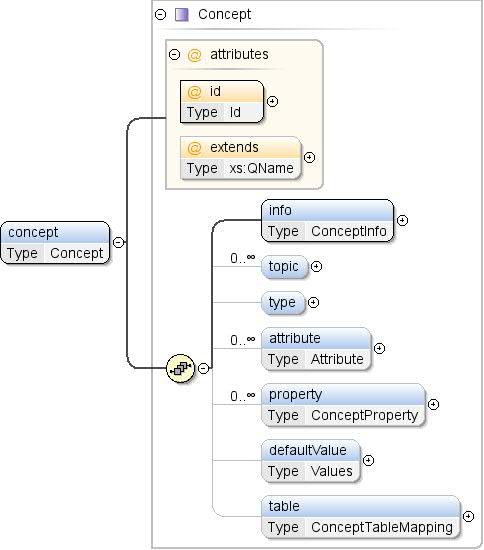

Element: dspl / pojęcia

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Lista pojęć zdefiniowanych w tym zbiorze danych.
Diagram Diagram dspl9.tmp#id36
Właściwości
treść: Złożone
min.: 0
Model Concept+
Dzieci koncepcja
Instancja
<concepts>
  <concept extends="" id="">{1,unbounded}</concept>
</concepts>
Źródło
<xs:element name="concepts" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A list of concepts defined in this dataset.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="concept" type="Concept" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

Element: dspl / koncepcje / koncepcja

Przestrzeń nazw http://schemas.google.com/dspl/2010
Diagram Diagram dspl6.tmp#id66 dspl6.tmp#id67 dspl6.tmp#id38 dspl6.tmp#id43 dspl6.tmp#id45 dspl6.tmp#id47 dspl6.tmp#id48 dspl6.tmp#id57 dspl6.tmp#id58 dspl6.tmp#id37
Typ Koncepcja
Właściwości
treść: Złożone
maxOccurs: nieograniczony
Model info , topic* , type{0,1} , attribute* , property* , defaultValue{0,1} , table{0,1}
Dzieci attribute, defaultValue, info, property, table, topic, typ
Instancja
<concept extends="" id="">
  <info>{1,1}</info>
  <topic ref="">{0,unbounded}</topic>
  <type ref="">{0,1}</type>
  <attribute concept="" id="">{0,unbounded}</attribute>
  <property concept="" id="" isMapping="false" isParent="false">{0,unbounded}</property>
  <defaultValue>{0,1}</defaultValue>
  <table ref="">{0,1}</table>
</concept>
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
rozszerza xs:QName opcjonalnie Unikalny identyfikator elementu, do którego odnosi się dana koncepcja Wspomniane pojęcie może być zdefiniowane w tym samym zbiorze danych lub zewnętrznie, np. w innym zbiorze danych. Odniesienie do zasobu zewnętrznego koncepcja musi mieć format „prefix:identyfikator_innego_koncepcji”, gdzie „prefiks” to prefiks używany dla przestrzeni nazw w zewnętrznym zbiorze danych (patrz: przestrzenie nazw XML).
id Identyfikator wymagane Unikalny identyfikator koncepcji, którym musi być unikalne globalnie w obrębie zbioru danych.
Źródło
<xs:element name="concept" type="Concept" maxOccurs="unbounded"/>

Element: dspl / wycinki

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Lista wycinków zdefiniowanych w tym zbiorze danych.
Diagram Diagram dspl9.tmp#id69
Właściwości
treść: Złożone
min.: 0
Model wycinek+
Dzieci wycinek
Instancja
<slices>
  <slice id="">{1,unbounded}</slice>
</slices>
Źródło
<xs:element name="slices" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A list of slices defined in this dataset.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="slice" type="Slice" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

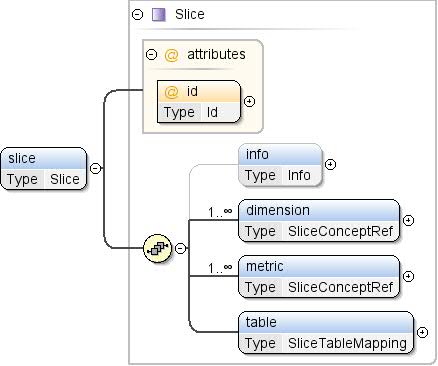

Element: dspl / slices / wycinek

Przestrzeń nazw http://schemas.google.com/dspl/2010
Diagram Diagram dspl2.tmp#id85 dspl2.tmp#id71 dspl2.tmp#id72 dspl2.tmp#id75 dspl2.tmp#id76 dspl2.tmp#id70
Typ Wycinek
Właściwości
treść: Złożone
maxOccurs: nieograniczony
Model info{0,1} , wymiar+ , dane+ , tabela
Dzieci wymiar, informacje, dane, tabela
Instancja
<slice id="">
  <info>{0,1}</info>
  <dimension concept="">{1,unbounded}</dimension>
  <metric concept="">{1,unbounded}</metric>
  <table ref="">{1,1}</table>
</slice>
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
id Identyfikator wymagane Unikalny identyfikator wycinka.
Źródło
<xs:element name="slice" type="Slice" maxOccurs="unbounded"/>

Element: dspl / tabele

Przestrzeń nazw http://schemas.google.com/dspl/2010
Adnotacje Lista tabel zdefiniowanych w tym zbiorze danych.
Diagram Diagram dspl9.tmp#id87
Właściwości
treść: Złożone
min.: 0
Model tabela+
Dzieci tabela
Instancja
<tables>
  <table id="">{1,unbounded}</table>
</tables>
Źródło
<xs:element name="tables" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A list of tables defined in this dataset.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="table" type="Table" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

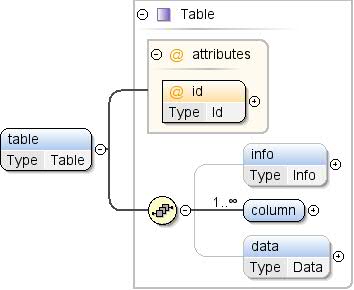

Element: dspl / tables / table

Przestrzeń nazw http://schemas.google.com/dspl/2010
Diagram Diagram dspl10.tmp#id102 dspl10.tmp#id89 dspl10.tmp#id90 dspl10.tmp#id97 dspl10.tmp#id88
Typ Tabela
Właściwości
treść: Złożone
maxOccurs: nieograniczony
Model info{0,1} , column+ , data{0,1}
Dzieci kolumna, dane, informacje
Instancja
<table id="">
  <info>{0,1}</info>
  <column format="" id="" type="">{1,unbounded}</column>
  <data>{0,1}</data>
</table>
Atrybuty
QName Typ Naprawiono Domyślny Użyj Adnotacja
id Identyfikator wymagane Unikalny identyfikator tabeli w w gromadzeniu danych.
Źródło
<xs:element name="table" type="Table" maxOccurs="unbounded"/>

Atrybut: dspl / import / @namespace

Przestrzeń nazw Brak przestrzeni nazw
Adnotacje Przestrzeń nazw zaimportowanego zbioru danych określona jako identyfikator URI. O aby można było powiązać prefiks z tą przestrzenią nazw, wymienionych. Zobacz [Przestrzenie nazw XML], aby dowiedzieć się więcej o użyciu przestrzeni nazw i prefiksów w pliku XML.
Właściwości
użyj: wymagane
Używane przez
Element dspl/import
Źródło
<xs:attribute name="namespace" use="required">
  <xs:annotation>
    <xs:documentation>The namespace of the imported dataset, specified as
                  a URI. A prefix must be associated with this
                  namespace before its contents can be referenced. See
                  [XML Namespaces] for more information about the use
                  of namespaces and prefixes in XML.</xs:documentation>
  </xs:annotation>
</xs:attribute>

Atrybut: dspl / import / @location

Przestrzeń nazw Brak przestrzeni nazw
Adnotacje Opcjonalna lokalizacja, w której definicja zaimportowanego pliku w postaci adresu URL. Jeśli lokalizacja zostanie pominięta, parametr system przetwarzający ten zbiór danych DSPL musi już znać zaimportowane w gromadzeniu danych. Uwaga dotycząca implementacji: importer zbioru danych Google ignoruje lokalizacji. Każdy zaimportowany zbiór danych musi być znany lub usługi importera.
Właściwości
użyj: opcjonalnie
Używane przez
Element dspl/import
Źródło
<xs:attribute name="location" use="optional">
  <xs:annotation>
    <xs:documentation>An optional location where the definition of the
                  imported dataset can be found, specified as a
                  URL. If the location is omitted, the system
                  processing this DSPL dataset must already know the
                  imported dataset.

                  Implementation note: The Google dataset importer
                  ignores the location attribute. Any imported dataset
                  must be known by the Google importer beforehand.</xs:documentation>
  </xs:annotation>
</xs:attribute>

Atrybut: dspl / @targetNamespace

Przestrzeń nazw Brak przestrzeni nazw
Adnotacje Każdy zbiór danych może mieć docelową przestrzeń nazw. Wartość docelowa przestrzeń nazw to identyfikator URI jednoznacznie identyfikujący zbiór danych. Więcej informacje na temat użycia przestrzeni nazw w kodzie XML znajdziesz tutaj: http://www.w3.org/TR/REC-xml-names/ Jeśli nie podano targetNamespace, Gdy zbiór danych będzie zaimportowane dane.
Typ xs:anyURI
Właściwości
użyj: opcjonalnie
Używane przez
Element dspl
Źródło
<xs:attribute name="targetNamespace" type="xs:anyURI" use="optional">
  <xs:annotation>
    <xs:documentation>Each dataset may provide a target namespace. The
              target namespace is a URI that uniquely identifies the
              dataset. For more information about the use of namespaces in XML,
              see:

              http://www.w3.org/TR/REC-xml-names/

              If no targetNamespace is provided,  then a namespace will be
              generated when the dataset is imported.</xs:documentation>
  </xs:annotation>
</xs:attribute>

Utworzono za pomocą oXygen XML Editor.
