Kachelebenen

Plattform auswählen: Android iOS JavaScript

Sie können Bilder als Kachelebenen auf Ihre Karte legen. Kachelebenen werden bei einer bestimmten Zoomstufe über einer Kartenkachel platziert. Wenn Sie ausreichend Kacheln haben, können Sie die Kartendaten von Google für die gesamte Karte auf mehreren Zoomstufen ergänzen.

Einführung

Mit Kachelebenen, auch als Kachel-Overlays bezeichnet, können Sie Bilder über die Kacheln der Basiskarte von Google legen. Mit dieser Funktion können Sie Ihrer App Daten wie POIs oder Verkehrsinformationen sowie lokale Bilder hinzufügen. In Kombination mit dem Kartentyp kGMSTypeNone können Sie die Daten der Basiskarte von Google durch Ihre eigenen ersetzen.

Kachelebenen sind hilfreich, um der Karte umfassendes Bildmaterial hinzuzufügen, zumeist um große geografische Bereiche abzudecken. Mit Boden-Overlays kann dagegen ein einzelnes Bild an einem Punkt der Karte fixiert werden.

Kachelkoordinaten

Die Google Maps API unterteilt die Bilder in jeder Zoomstufe in einen Satz quadratischer Kartenkacheln, die in einem geordneten Raster angeordnet sind. Wird eine Karte an eine neue Position verschoben oder eine neue Zoomstufe aufgerufen, ermittelt die Google Maps-API, welche Kacheln erforderlich sind. Diese Daten werden dann in einen abzurufenden Kachelsatz übersetzt.

Bei der Implementierung der Mercator-Projektion in Google befindet sich die Kachel mit der Koordinate (0,0) immer in der nordwestlichen Ecke der Karte. Die x-Werte nehmen von Westen nach Osten und die y-Werte von Norden nach Süden zu. Die Kacheln werden mithilfe von x,y-Koordinaten aus diesem Ursprung indexiert. Zum Beispiel kann bei Zoomstufe 2, wenn die Erde in 16 Kacheln aufgeteilt ist, jede einzelne Kachel durch ein eindeutiges x,y-Paar bezeichnet werden:

Weltkarte, unterteilt in Kacheln mit 4 Zeilen und 4 Spalten

Jede Kachel ist ein Quadrat mit 256x256 Punkten. Bei Zoomstufe 0 wird die ganze Welt in einer einzigen Kachel gerendert. Jede Zoomstufe vergrößert die Darstellung um den Faktor zwei. Bei Zoomstufe 1 wird die Karte beispielsweise mit einem Raster von 2 × 2 Kacheln gerendert, bei Zoomstufe 2 mit einem Raster von 4 × 4 Kacheln und bei Zoomstufe 3 mit einem Raster von 8 × 8 Kacheln. Wenn Sie Bilder für eine Kachelebene erstellen möchten, müssen Sie für jede Kachel jeweils ein Bild mit 256 × 256 Punkten pro Zoomstufe erstellen, die unterstützt werden soll.

Kachelebene hinzufügen

  1. Instanziieren Sie ein GMSURLTileLayer-Objekt oder eine benutzerdefinierte Unterklasse von GMSTileLayer oder GMSSyncTileLayer.
  2. Optional können Sie das Attribut zIndex ändern, um die Position im Verhältnis zu anderen Kachelebenen anzupassen.
  3. Weisen Sie der Karte das GMSTileLayer-Objekt zu, indem Sie die Eigenschaft map festlegen.

Das Maps SDK for iOS bietet drei Klassen, mit denen eine Kachelebene implementiert werden kann. Für jede Klasse müssen Sie definieren, wie die richtige Kartenkachel für einen bestimmten Satz von {x,y,zoom}-Koordinaten abgerufen wird. Folgende Optionen sind verfügbar:

  • Erstellen Sie eine Unterklasse von GMSSyncTileLayer und stellen Sie die Implementierung von tileForX:y:zoom bereit, die UIImage-Instanzen zurückgibt.
  • Erstellen Sie eine abgeleitete Klasse von GMSTileLayer und stellen Sie die Implementierung der asynchronen Methode requestTileForX:y:zoom bereit, die später mit einem Kachelbild zurückruft.
  • Verwenden Sie die vorhandene Klasse GMSURLTileLayer, um Kacheln automatisch von URLs abzurufen, und geben Sie den Block GMSTileURLConstructor an. GMSURLTileLayer ist eine konkrete Klasse, die nicht abgeleitet werden kann.

Wenn Sie eine abgeleitete Klasse von GMSSyncTileLayer oder GMSTileLayer erstellen, wird dem Maps SDK for iOS durch ein nil-Kachelergebnis mitgeteilt, dass die Daten nicht verfügbar sind, aber in Zukunft verfügbar sein könnten. Alternativ können Sie kGMSTileLayerNoTile zurückgeben, um anzugeben, dass an dieser Position keine Kachel vorhanden ist.

Bei GMSURLTileLayer gibt die Rückgabe von nil aus GMSTileURLConstructor an, dass an dieser Position keine Kachel vorhanden ist.

Kacheln mittels "GMSURLTileLayer" von URLs abrufen

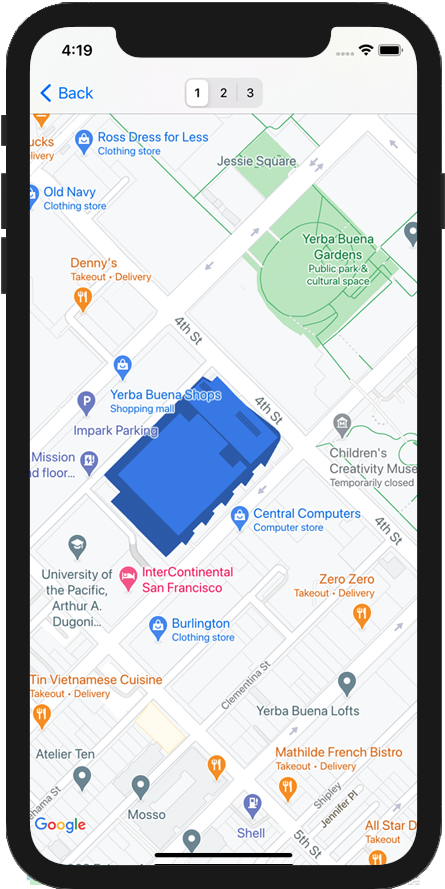

Für GMSURLTileLayer ist keine Unterklasse erforderlich, aber Sie müssen den GMSTileURLConstructor-Block implementieren. Der folgende Code zeigt, wie Sie mit GMSURLTileLayer den Gebäudeplan eines mehrstöckigen Gebäudes anzeigen.

Swift

let floor = 1

// Implement GMSTileURLConstructor
// Returns a Tile based on the x,y,zoom coordinates, and the requested floor
let urls: GMSTileURLConstructor = { (x, y, zoom) in
  let url = "https://www.example.com/floorplans/L\(floor)_\(zoom)_\(x)_\(y).png"
  return URL(string: url)
}

// Create the GMSTileLayer
let layer = GMSURLTileLayer(urlConstructor: urls)

// Display on the map at a specific zIndex
layer.zIndex = 100
layer.map = mapView

Objective-C

NSInteger floor = 1;

// Create the GMSTileLayer
GMSURLTileLayer *layer = [GMSURLTileLayer tileLayerWithURLConstructor:^NSURL * _Nullable(NSUInteger x, NSUInteger y, NSUInteger zoom) {
  NSString *url = [NSString stringWithFormat:@"https://www.example.com/floorplans/L%ld_%lu_%lu_%lu.png",
                   (long)floor, (unsigned long)zoom, (unsigned long)x, (unsigned long)y];
  return [NSURL URLWithString:url];
}];

// Display on the map at a specific zIndex
layer.zIndex = 100;
layer.map = mapView;

Kacheln mittels Unterklassen von "GMSSyncTileLayer" als UIImage-Element bereitstellen

GMSSyncTileLayer und GMSTileLayer sind abstrakte Klassen, die als abgeleitete Klassen konzipiert sind. Mit diesen Klassen können Sie Kacheln als UIImage-Objekte bereitstellen. Im folgenden Beispiel wird gezeigt, wie Sie ein benutzerdefiniertes Bild über einigen der Kacheln auf der Karte rendern, indem Sie eine abgeleitete Klasse von GMSSyncTileLayer erstellen.

Swift

class TestTileLayer: GMSSyncTileLayer {
  override func tileFor(x: UInt, y: UInt, zoom: UInt) -> UIImage? {
    // On every odd tile, render an image.
    if (x % 2 == 1) {
      return UIImage(named: "australia")
    } else {
      return kGMSTileLayerNoTile
    }
  }
}

Objective-C

@interface TestTileLayer : GMSSyncTileLayer
@end

@implementation TestTileLayer

- (UIImage *)tileForX:(NSUInteger)x y:(NSUInteger)y zoom:(NSUInteger)zoom {
  // On every odd tile, render an image.
  if (x % 2 == 1) {
    return [UIImage imageNamed:@"australia"];
  } else {
    return kGMSTileLayerNoTile;
  }
}

@end

Um die Kachelebene zur Karte hinzuzufügen, instanziieren Sie das Objekt und legen Sie seine Karteneigenschaft fest.

Swift

let layer = TestTileLayer()
layer.map = mapView

Objective-C

GMSTileLayer *layer = [[TestTileLayer alloc] init];
layer.map = mapView;

Kacheln mit hohem DPI-Wert für Retina-Geräte

Sie können Bilder mit hoher DPI-Zahl entweder mit GMSSyncTileLayer oder GMSURLTileLayer verwenden, indem Sie tileSize auf 512 setzen. Die Property tileSize gibt die Anzahl der Pixel an, die die zurückgegebenen Kachelbilder bevorzugt anzeigen. Der Standardwert ist 256 – die Abmessung einer Google Maps-Kachel auf einem Nicht-Retina-Gerät.

Wenn Sie Kacheln mit normaler Auflösung auf einem Gerät mit hoher Auflösung anzeigen, können Sie die Bilder hochskalieren, indem Sie tileSize auf 512 setzen. Beachten Sie, dass die Hochskalierung von Bildern die Bildqualität beeinträchtigen kann, insbesondere bei feinen Linien oder Text. Die besten Ergebnisse erzielen Sie, wenn Sie die tileSize und die DPI des Bildes an das Display anpassen. Karten, die auf einem Retina-Gerät angezeigt werden, sehen am besten aus, wenn Bilder mit hoher DPI und einem tileSize-Wert von 512 verwendet werden. Auf einem Nicht-Retina-Gerät sehen Karten mit normalen Bildern und dem Standard-tileSize-Wert von 256 gut aus.

Veraltete Kacheln löschen

Wenn die von der Ebene bereitgestellten Kacheln veraltet sind, sollte die Methode clearTileCache auf der Ebene aufgerufen werden, um eine Aktualisierung zu erzwingen. Das führt dazu, dass alle Kacheln dieser Ebene neu geladen werden.

Swift

layer.clearTileCache()

Objective-C

[layer clearTileCache];
