MDC-102 Android：Material Design 結構和版面配置 (Kotlin)

開發人員可透過 Material 元件 (MDC) 實作 Material Design。MDC 由 Google 的工程師和 UX 設計師團隊建立，提供數十種美觀實用的 UI 元件，適用於 Android、iOS、網頁和 Flutter。 material.io/develop

在 MDC-101 Codelab 中，您使用了兩個 Material 元件 (MDC) 建構登入頁面：文字欄位和帶有墨水漣漪效果的按鈕。現在，我們將新增導覽、結構和資料，擴充這個基礎。

建構項目

在本程式碼研究室中，您將為名為「Shrine」的應用程式建構主畫面。這款電子商務應用程式販售服飾和居家用品。內容包括：

• 頂端應用程式列
• 滿滿的產品格狀清單

本程式碼研究室是四個系列中的第二個，將引導您建構名為 Shrine 的產品應用程式。建議您依序完成所有程式碼研究室，逐步完成各項工作。 相關程式碼研究室如下： MDC-101：Material Design 元件 (MDC) 基礎知識 MDC-103：使用顏色、形狀、高度和字體建立 Material Design 主題 MDC-104：Material Design 進階元件。

完成 MDC-104 後，您將建構出如下所示的應用程式：

本程式碼研究室中的 MDC-Android 元件

• AppBarLayout
• MaterialCardView

在本程式碼研究室中，您將使用 MDC-Android 提供的預設元件。您將在 MDC-103：利用顏色、形狀、高度和類型建立質感設計主題中，瞭解如何自訂這些屬性。

軟硬體需求

• 具備 Android 開發的基本知識
• Android Studio (如果沒有，請在這裡下載)
• Android 模擬器或裝置 (可透過 Android Studio 取得)
• 範例程式碼 (請參閱下一個步驟)

您對建構 Android 應用程式的經驗程度為何？

新手 中級 熟練

是否已完成 MDC-101？

如果您已完成 MDC-101，程式碼應該已準備好用於本程式碼研究室。跳至步驟 3：新增頂端應用程式列。

從頭開始嗎？

下載程式碼研究室範例應用程式

下載範例應用程式

範例應用程式位於 material-components-android-codelabs-102-starter/kotlin 目錄中。開始前，請務必 cd 進入該目錄。

...或從 GitHub 複製

如要從 GitHub 複製本程式碼研究室，請執行下列指令：

git clone https://github.com/material-components/material-components-android-codelabs
cd material-components-android-codelabs/
git checkout 102-starter

如需更多說明，請參閱「從 GitHub 複製存放區」。

在 Android Studio 中載入範例程式碼

1. 設定精靈完成後，系統會顯示「Welcome to Android Studio」視窗，請按一下「Open an existing Android Studio project」。前往安裝範例程式碼的目錄，然後選取「kotlin」>「shrine」(或在電腦上搜尋「shrine」)，開啟 Shipping 專案。
2. 稍待片刻，Android Studio 會建構及同步處理專案，Android Studio 視窗底部的活動指標會顯示進度。
3. 此時，Android Studio 可能會引發一些建構錯誤，因為您缺少 Android SDK 或建構工具，如下所示。按照 Android Studio 中的操作說明安裝/更新這些項目，然後同步專案。

新增專案依附元件

專案需要 MDC Android 支援程式庫的依附元件。您下載的範例程式碼應該已列出這項依附元件，但建議您執行下列步驟，確保一切正常。

1. 前往 app 模組的 build.gradle 檔案，確認 dependencies 區塊包含 MDC Android 的依附元件：

api 'com.google.android.material:material:1.1.0-alpha06'

2. (選用) 視需要編輯 build.gradle 檔案，加入下列依附元件並同步處理專案。

dependencies {
    api 'com.google.android.material:material:1.1.0-alpha06'
    implementation 'androidx.legacy:legacy-support-v4:1.0.0'
    implementation 'com.android.volley:volley:1.1.1'
    implementation 'com.google.code.gson:gson:2.8.5'
    implementation "org.jetbrains.kotlin:kotlin-stdlib-jdk7:1.3.21"
    testImplementation 'junit:junit:4.12'
    androidTestImplementation 'androidx.test:core:1.1.0'
    androidTestImplementation 'androidx.test.ext:junit:1.1.0'
    androidTestImplementation 'androidx.test:runner:1.2.0-alpha05'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.2.0-alpha05'
}

執行範例應用程式

確認「Run」/「Play」按鈕左側的建構設定為 app。 按下綠色的「Run」/「Play」按鈕，即可建構及執行應用程式。 在「Select Deployment Target」視窗中，如果可用裝置清單中已有 Android 裝置，請跳至步驟 8。如果沒有，請按一下「Create New Virtual Device」。 在「Select Hardware」畫面中，選取手機裝置 (例如 Pixel 2)，然後按一下「Next」。 在「系統映像檔」畫面中，選取最新的 Android 版本，最好是最高的 API 級別。如果尚未安裝，請按一下顯示的「下載」連結，然後完成下載。 點選 [下一步]。 在「Android Virtual Device (AVD)」畫面上，保留預設設定並按一下「Finish」。 從部署目標對話方塊中選取 Android 裝置。 按一下 [確定]。 Android Studio 會建構及部署應用程式，並在目標裝置上自動開啟。

如果無法新增依附元件或順利執行應用程式，請停止並排解開發人員環境的問題。

如果在建構時收到 INSTALL_FAILED_INVALID_APK 錯誤，請嘗試在 Android Studio 中依序選取「Build」(建構) ->「Clean Project」(清除專案)。

大功告成！您應該會看到 MDC-101 程式碼研究室的 Shrine 登入頁面。

登入畫面現在看起來不錯，接下來請在應用程式中填入一些產品。

登入頁面關閉後，系統會顯示主畫面和「你成功了！」訊息。太好了！但現在使用者無法採取任何動作，也無法瞭解自己在應用程式中的位置。為解決這個問題，我們需要加入導覽功能。

導覽是指可讓使用者在應用程式中移動的元件、互動、視覺提示和資訊架構。導覽有助於發掘內容和功能，方便使用者完成工作。

Material Design 提供導覽模式，可確保高度可用性。頂端應用程式列是最顯眼的元件之一。

頂端應用程式列在 iOS 中可能稱為「導覽列」，或簡稱為「應用程式列」或「標題」。

為了提供導覽功能，並讓使用者快速存取其他動作，請新增頂端應用程式列。

新增 AppBar 小工具

在 shr_product_grid_fragment.xml 中，刪除包含「You did it!」的 <LinearLayout> 區塊。TextView，並替換為下列程式碼：

shr_product_grid_fragment.xml

<com.google.android.material.appbar.AppBarLayout
   android:layout_width="match_parent"
   android:layout_height="wrap_content">

   <androidx.appcompat.widget.Toolbar
       android:id="@+id/app_bar"
       style="@style/Widget.Shrine.Toolbar"
       android:layout_width="match_parent"
       android:layout_height="?attr/actionBarSize"
       app:title="@string/shr_app_name" />
</com.google.android.material.appbar.AppBarLayout>

您的 shr_product_grid_fragment.xml 現在應如下所示：

shr_product_grid_fragment.xml

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   xmlns:tools="http://schemas.android.com/tools"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   tools:context=".ProductGridFragment">

   <com.google.android.material.appbar.AppBarLayout
       android:layout_width="match_parent"
       android:layout_height="wrap_content">

       <androidx.appcompat.widget.Toolbar
           android:id="@+id/app_bar"
           style="@style/Widget.Shrine.Toolbar"
           android:layout_width="match_parent"
           android:layout_height="?attr/actionBarSize"
           app:title="@string/shr_app_name" />
   </com.google.android.material.appbar.AppBarLayout>

</FrameLayout>

許多應用程式列的標題旁都有按鈕。我們在自己的應用程式中新增選單圖示。

新增導覽圖示

在 shr_product_grid_fragment.xml 中，將下列項目新增至您剛才新增至版面配置的 Toolbar XML 元件：

shr_product_grid_fragment.xml

app:navigationIcon="@drawable/shr_menu"

您的 shr_product_grid_fragment.xml 應如下所示：

shr_product_grid_fragment.xml

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   xmlns:tools="http://schemas.android.com/tools"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   tools:context=".ProductGridFragment">

   <com.google.android.material.appbar.AppBarLayout
       android:layout_width="match_parent"
       android:layout_height="wrap_content">

       <androidx.appcompat.widget.Toolbar
           android:id="@+id/app_bar"
           style="@style/Widget.Shrine.Toolbar"
           android:layout_width="match_parent"
           android:layout_height="?attr/actionBarSize"
           app:navigationIcon="@drawable/shr_menu"
           app:title="@string/shr_app_name" />
   </com.google.android.material.appbar.AppBarLayout>

</FrameLayout>

新增動作按鈕並設定頂端應用程式列的樣式

您也可以在應用程式列的尾端新增按鈕。在 Android 中，這些按鈕稱為「動作按鈕」。我們將以程式輔助方式設定頂端應用程式列的樣式，並在選單中加入動作按鈕。

重要事項：匯入 Toolbar 類別時，請務必匯入 androidx.appcompat.widget.Toolbar，而非 android.widget.Toolbar

在 ProductGridFragment.kt 的 onCreateView 函式中，使用 setSupportActionBar 將 activity 的 Toolbar 設為要使用的 ActionBar。您可以在檢視區塊建立完成後，使用 inflater 執行這項操作。

ProductGridFragment.kt

override fun onCreateView(
       inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
   // Inflate the layout for this fragment with the ProductGrid theme
   val view = inflater.inflate(R.layout.shr_product_grid_fragment, container, false)

   // Set up the toolbar.
   (activity as AppCompatActivity).setSupportActionBar(view.app_bar)

   return view;
}

重要事項：請務必 import kotlinx.android.synthetic.main.shr_product_grid_fragment.view.*.。這樣一來，我們就能使用 Kotlin 的合成屬性存取 ID 為 app_bar 的檢視區塊，而不必使用 findViewById。

在整個程式碼研究室中，請根據 Android Studio 的提示，繼續新增 import 陳述式。

接著，在剛才變更的方法下方，覆寫 onCreateOptionsMenu，將 shr_toolbar_menu.xml 的內容擴充至工具列：

ProductGridFragment.kt

override fun onCreateOptionsMenu(menu: Menu, menuInflater: MenuInflater) {
   menuInflater.inflate(R.menu.shr_toolbar_menu, menu)
   super.onCreateOptionsMenu(menu, menuInflater)
}

注意：如果 Android Studio 在編寫這段程式碼時發生「Cannot resolve symbol」(無法解析符號) 錯誤，請按 Alt + Enter 鍵 (或 Mac 上的 Option + Return 鍵) 匯入缺少的符號。

最後，覆寫 ProductGridFragment.kt 中的 onCreate()，並在呼叫 super() 後，使用 true 呼叫 setHasOptionMenu：

ProductGridFragment.kt

override fun onCreate(savedInstanceState: Bundle?) {
   super.onCreate(savedInstanceState)
   setHasOptionsMenu(true)
}

上述程式碼片段會將 XML 版面配置中的應用程式列設為這項活動的動作列。回呼 onCreateOptionsMenu 會告知活動要將哪些內容做為選單。在本例中，系統會將 R.menu.shr_toolbar_menu 中的選單項目放入應用程式列。選單檔案包含「搜尋」和「篩選」這兩個項目。

shr_toolbar_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto">
   <item
       android:id="@+id/search"
       android:icon="@drawable/shr_search"
       android:title="@string/shr_search_title"
       app:showAsAction="always" />
   <item
       android:id="@+id/filter"
       android:icon="@drawable/shr_filter"
       android:title="@string/shr_filter_title"
       app:showAsAction="always" />
</menu>

完成這些變更後，ProductGridFragment.kt 檔案應如下所示：

ProductGridFragment.kt

package com.google.codelabs.mdc.kotlin.shrine

import android.os.Bundle
import android.view.LayoutInflater
import android.view.Menu
import android.view.MenuInflater
import android.view.View
import android.view.ViewGroup
import androidx.appcompat.app.AppCompatActivity
import androidx.fragment.app.Fragment
import androidx.recyclerview.widget.GridLayoutManager
import com.google.codelabs.mdc.kotlin.shrine.network.ProductEntry
import kotlinx.android.synthetic.main.shr_product_grid_fragment.view.*

class ProductGridFragment : Fragment() {

   override fun onCreate(savedInstanceState: Bundle?) {
       super.onCreate(savedInstanceState)
       setHasOptionsMenu(true)
   }

   override fun onCreateView(
           inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
       // Inflate the layout for this fragment with the ProductGrid theme
       val view = inflater.inflate(R.layout.shr_product_grid_fragment, container, false)

       // Set up the tool bar
       (activity as AppCompatActivity).setSupportActionBar(view.app_bar)

       return view;
   }

   override fun onCreateOptionsMenu(menu: Menu, menuInflater: MenuInflater) {
       menuInflater.inflate(R.menu.shr_toolbar_menu, menu)
       super.onCreateOptionsMenu(menu, menuInflater)
   }
}

建構並執行。主畫面應如下所示：

現在工具列包含導覽圖示、標題，以及右側的兩個動作圖示。工具列也會使用細微的陰影顯示高度，表示工具列位於與內容不同的圖層。

你會發現頂端的狀態列看起來有點普通。目前不用擔心這個問題，因為我們會在 MDC-103 中修正顏色主題。

現在應用程式已具備一些結構，接下來請將內容放在資訊卡中，方便整理。

資訊卡

資訊卡是獨立元素，可顯示單一主題的內容和動作。這類廣告可彈性呈現類似內容的集合。

新增卡片

首先，在頂端應用程式列下方新增一張資訊卡。資訊卡應包含圖片區域、標題和次要文字標籤。在 AppBarLayout 下方的 shr_product_grid_fragment.xml 中新增下列內容。

shr_product_grid_fragment.xml

<com.google.android.material.card.MaterialCardView
   android:layout_width="160dp"
   android:layout_height="180dp"
   android:layout_marginBottom="16dp"
   android:layout_marginLeft="16dp"
   android:layout_marginRight="16dp"
   android:layout_marginTop="70dp"
   app:cardBackgroundColor="?attr/colorPrimaryDark"
   app:cardCornerRadius="4dp">

   <LinearLayout
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:layout_gravity="bottom"
       android:background="#FFFFFF"
       android:orientation="vertical"
       android:padding="8dp">

       <TextView
           android:layout_width="match_parent"
           android:layout_height="wrap_content"
           android:padding="2dp"
           android:text="@string/shr_product_title"
           android:textAppearance="?attr/textAppearanceHeadline6" />

       <TextView
           android:layout_width="match_parent"
           android:layout_height="wrap_content"
           android:padding="2dp"
           android:text="@string/shr_product_description"
           android:textAppearance="?attr/textAppearanceBody2" />
   </LinearLayout>
</com.google.android.material.card.MaterialCardView>

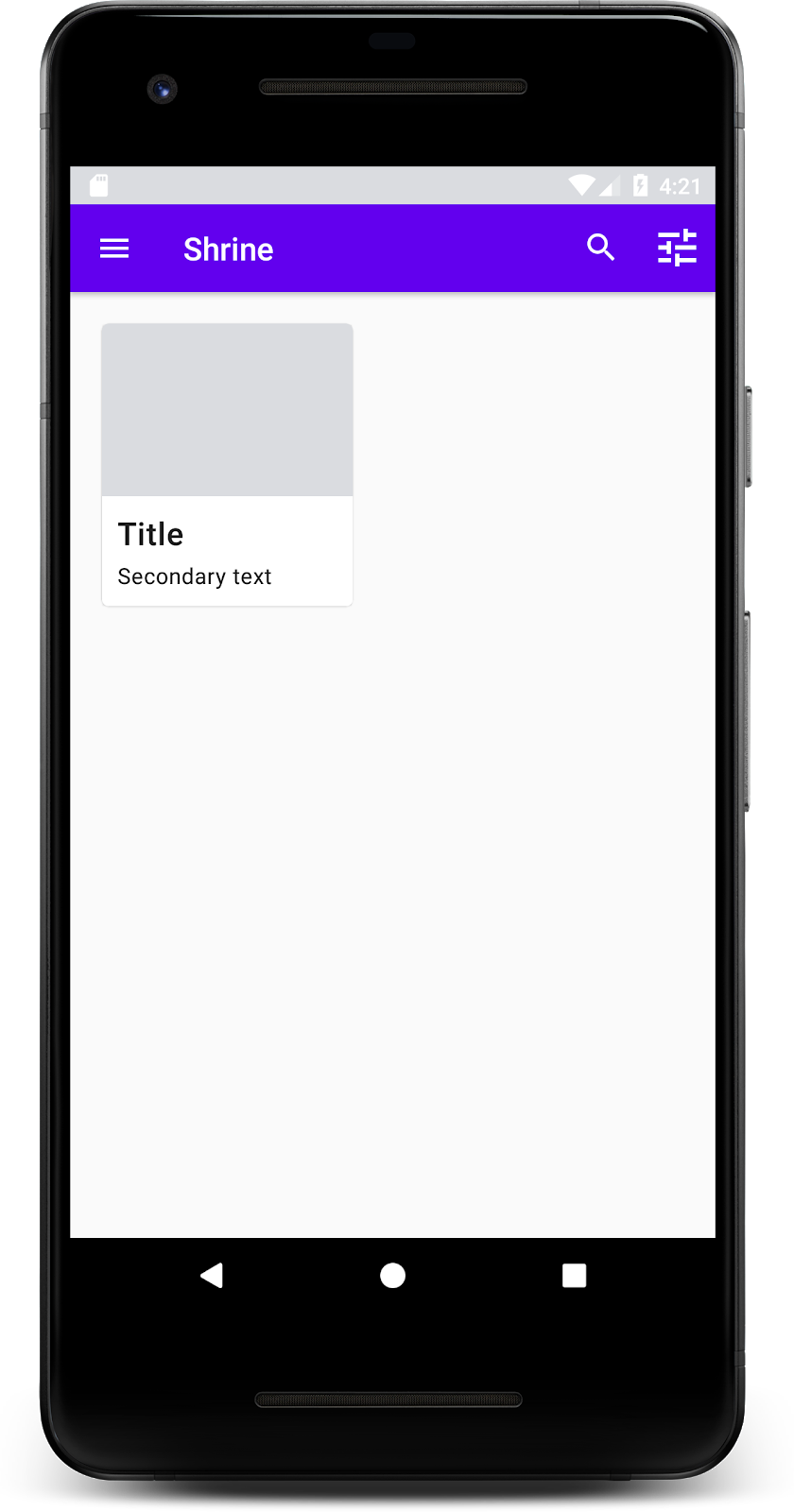

建構及執行：

在這個預覽畫面中，您可以看到資訊卡從左側邊緣內縮，且具有圓角和陰影 (表示資訊卡的高度)。整個元素稱為「容器」。除了容器之外，其中的所有元素都是選用元素。

您可以在容器中新增下列元素：標題文字、縮圖或個人資料相片、副標題文字、分隔線，甚至是按鈕和圖示。舉例來說，我們剛建立的卡片包含兩個 TextView (一個用於標題，另一個用於次要文字)，位於 LinearLayout 中，並與卡片底部對齊。

卡片通常會與其他卡片一起顯示在集合中。在本程式碼研究室的下一節中，我們會將這些圖片以格線集合的形式排列。

如果畫面中有多張資訊卡，系統會將這些資訊卡歸類為一或多個集合。格線中的資訊卡共平面，也就是說，資訊卡彼此之間共用相同的靜止高度 (除非資訊卡遭到選取或拖曳，但我們不會在本程式碼研究室中介紹這項功能)。

設定卡片網格

請查看我們提供的 shr_product_card.xml 檔案：

shr_product_card.xml

<?xml version="1.0" encoding="utf-8"?>
<com.google.android.material.card.MaterialCardView xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   app:cardBackgroundColor="@android:color/white"
   app:cardElevation="2dp"
   app:cardPreventCornerOverlap="true">

   <LinearLayout
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:orientation="vertical">

       <com.android.volley.toolbox.NetworkImageView
           android:id="@+id/product_image"
           android:layout_width="match_parent"
           android:layout_height="@dimen/shr_product_card_image_height"
           android:background="?attr/colorPrimaryDark"
           android:scaleType="centerCrop" />

       <LinearLayout
           android:layout_width="match_parent"
           android:layout_height="wrap_content"
           android:orientation="vertical"
           android:padding="16dp">

           <TextView
               android:id="@+id/product_title"
               android:layout_width="match_parent"
               android:layout_height="wrap_content"
               android:text="@string/shr_product_title"
               android:textAppearance="?attr/textAppearanceHeadline6" />

           <TextView
               android:id="@+id/product_price"
               android:layout_width="match_parent"
               android:layout_height="wrap_content"
               android:text="@string/shr_product_description"
               android:textAppearance="?attr/textAppearanceBody2" />
       </LinearLayout>
   </LinearLayout>
</com.google.android.material.card.MaterialCardView>

這個資訊卡版面配置包含一張圖片資訊卡 (在本例中為 NetworkImageView，可讓我們從網址載入及顯示圖片)，以及兩個 TextViews。

接著，請查看我們為您提供的 ProductCardRecyclerViewAdapter。與 ProductGridFragment 位於同一個套件中。

ProductCardRecyclerViewAdapter.kt

package com.google.codelabs.mdc.kotlin.shrine

import android.view.LayoutInflater
import android.view.ViewGroup
import androidx.recyclerview.widget.RecyclerView

import com.google.codelabs.mdc.kotlin.shrine.network.ProductEntry

/**
* Adapter used to show a simple grid of products.
*/
class ProductCardRecyclerViewAdapter(private val productList: List<ProductEntry>) : RecyclerView.Adapter<ProductCardViewHolder>() {

   override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): ProductCardViewHolder {
       val layoutView = LayoutInflater.from(parent.context).inflate(R.layout.shr_product_card, parent, false)
       return ProductCardViewHolder(layoutView)
   }

   override fun onBindViewHolder(holder: ProductCardViewHolder, position: Int) {
       // TODO: Put ViewHolder binding code here in MDC-102
   }

   override fun getItemCount(): Int {
       return productList.size
   }
}

上述的介面卡類別會管理格線的內容。為了決定每個檢視區塊應如何處理指定內容，我們很快就會編寫 onBindViewHolder() 的程式碼。

在同一個套件中，您也可以查看 ProductCardViewHolder。這個類別會儲存影響資訊卡版面的檢視區塊，方便我們稍後修改。

ProductCardViewHolder.kt

package com.google.codelabs.mdc.kotlin.shrine

import android.view.View
import androidx.recyclerview.widget.RecyclerView

class ProductCardViewHolder(itemView: View) //TODO: Find and store views from itemView
   : RecyclerView.ViewHolder(itemView)

如要設定格線，首先要從 shr_product_grid_fragment.xml 移除預留位置 MaterialCardView。接著，您應新增代表卡片格線的元件。在本例中，我們會使用 RecyclerView。在 AppBarLayout XML 元件下方的 shr_product_grid_fragment.xml 中新增 RecyclerView 元件：

shr_product_grid_fragment.xml

<androidx.core.widget.NestedScrollView
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   android:layout_marginTop="56dp"
   android:background="@color/productGridBackgroundColor"
   android:paddingStart="@dimen/shr_product_grid_spacing"
   android:paddingEnd="@dimen/shr_product_grid_spacing"
   app:layout_behavior="@string/appbar_scrolling_view_behavior">

   <androidx.recyclerview.widget.RecyclerView
       android:id="@+id/recycler_view"
       android:layout_width="match_parent"
       android:layout_height="match_parent" />

</androidx.core.widget.NestedScrollView>

您的 shr_product_grid_fragment.xml 應如下所示：

shr_product_grid_fragment.xml

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   xmlns:tools="http://schemas.android.com/tools"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   tools:context=".ProductGridFragment">

   <com.google.android.material.appbar.AppBarLayout
       android:layout_width="match_parent"
       android:layout_height="wrap_content">

       <androidx.appcompat.widget.Toolbar
           android:id="@+id/app_bar"
           style="@style/Widget.Shrine.Toolbar"
           android:layout_width="match_parent"
           android:layout_height="?attr/actionBarSize"
           app:navigationIcon="@drawable/shr_menu"
           app:title="@string/shr_app_name" />
   </com.google.android.material.appbar.AppBarLayout>

   <androidx.core.widget.NestedScrollView
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       android:layout_marginTop="56dp"
       android:background="@color/productGridBackgroundColor"
       android:paddingStart="@dimen/shr_product_grid_spacing"
       android:paddingEnd="@dimen/shr_product_grid_spacing"
       app:layout_behavior="@string/appbar_scrolling_view_behavior">

       <androidx.recyclerview.widget.RecyclerView
           android:id="@+id/recycler_view"
           android:layout_width="match_parent"
           android:layout_height="match_parent" />

   </androidx.core.widget.NestedScrollView>

</FrameLayout>

最後，在 onCreateView() 中，於呼叫 setUpToolbar(view) 後和 return 陳述式前，將 RecyclerView 初始化程式碼新增至 ProductGridFragment.kt：

ProductGridFragment.kt

override fun onCreateView(
       inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
   // Inflate the layout for this fragment with the ProductGrid theme
   val view = inflater.inflate(R.layout.shr_product_grid_fragment, container, false)

   // Set up the toolbar.
   (activity as AppCompatActivity).setSupportActionBar(view.app_bar)

   // Set up the RecyclerView
   view.recycler_view.setHasFixedSize(true)
   view.recycler_view.layoutManager = GridLayoutManager(context, 2, RecyclerView.VERTICAL, false)
   val adapter = ProductCardRecyclerViewAdapter(
           ProductEntry.initProductEntryList(resources))
   view.recycler_view.adapter = adapter
   val largePadding = resources.getDimensionPixelSize(R.dimen.shr_product_grid_spacing)
   val smallPadding = resources.getDimensionPixelSize(R.dimen.shr_product_grid_spacing_small)
   view.recycler_view.addItemDecoration(ProductGridItemDecoration(largePadding, smallPadding))

   return view;
}

上述程式碼片段包含設定 RecyclerView 的必要初始化步驟。包括設定 RecyclerView 的版面配置管理工具，以及初始化和設定 RecyclerView 的轉接器。

您的 ProductGridFragment.kt 檔案現在應如下所示：

ProductGridFragment.kt

package com.google.codelabs.mdc.kotlin.shrine

import android.os.Bundle
import android.view.LayoutInflater
import android.view.Menu
import android.view.MenuInflater
import android.view.View
import android.view.ViewGroup
import androidx.appcompat.app.AppCompatActivity
import androidx.fragment.app.Fragment
import androidx.recyclerview.widget.GridLayoutManager
import androidx.recyclerview.widget.RecyclerView
import com.google.codelabs.mdc.kotlin.shrine.network.ProductEntry
import kotlinx.android.synthetic.main.shr_product_grid_fragment.view.*

class ProductGridFragment : Fragment() {

   override fun onCreate(savedInstanceState: Bundle?) {
       super.onCreate(savedInstanceState)
       setHasOptionsMenu(true)
   }

   override fun onCreateView(
           inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
       // Inflate the layout for this fragment with the ProductGrid theme
       val view = inflater.inflate(R.layout.shr_product_grid_fragment, container, false)

       // Set up the toolbar.
       (activity as AppCompatActivity).setSupportActionBar(view.app_bar)

       // Set up the RecyclerView
       view.recycler_view.setHasFixedSize(true)
       view.recycler_view.layoutManager = GridLayoutManager(context, 2, RecyclerView.VERTICAL, false)
       val adapter = ProductCardRecyclerViewAdapter(
               ProductEntry.initProductEntryList(resources))
       view.recycler_view.adapter = adapter
       val largePadding = resources.getDimensionPixelSize(R.dimen.shr_product_grid_spacing)
       val smallPadding = resources.getDimensionPixelSize(R.dimen.shr_product_grid_spacing_small)
       view.recycler_view.addItemDecoration(ProductGridItemDecoration(largePadding, smallPadding))

       return view;
   }

   override fun onCreateOptionsMenu(menu: Menu, menuInflater: MenuInflater) {
       menuInflater.inflate(R.menu.shr_toolbar_menu, menu)
       super.onCreateOptionsMenu(menu, menuInflater)
   }
}

建構及執行：

現在卡片已顯示在畫面中！目前還不會顯示任何內容，因此請新增一些產品資料。

新增圖片和文字

為每張資訊卡新增圖片、產品名稱和價格。我們的ViewHolder抽象概念會保留每張資訊卡的檢視畫面。在 ViewHolder 中，新增下列三個檢視區塊。

ProductCardViewHolder.kt

package com.google.codelabs.mdc.kotlin.shrine

import android.view.View
import android.widget.TextView
import androidx.recyclerview.widget.RecyclerView

import com.android.volley.toolbox.NetworkImageView

class ProductCardViewHolder(itemView: View) : RecyclerView.ViewHolder(itemView) {

   var productImage: NetworkImageView = itemView.findViewById(R.id.product_image)
   var productTitle: TextView = itemView.findViewById(R.id.product_title)
   var productPrice: TextView = itemView.findViewById(R.id.product_price)
}

更新 ProductCardRecyclerViewAdapter 中的 onBindViewHolder() 方法，為每個產品檢視畫面設定名稱、價格和產品圖片，如下所示：

ProductCardRecyclerViewAdapter.kt

override fun onBindViewHolder(holder: ProductCardViewHolder, position: Int) {
   if (position < productList.size) {
       val product = productList[position]
       holder.productTitle.text = product.title
       holder.productPrice.text = product.price
       ImageRequester.setImageFromUrl(holder.productImage, product.url)
   }
}

上述程式碼會使用 ViewHolder，告知 RecyclerView 的轉接程式如何處理每張卡片。

這裡會設定每個 ViewHolder's TextView 上的文字資料，並呼叫 ImageRequester 從網址取得圖片。ImageRequester 是我們為方便您而提供的類別，並使用 Volley 程式庫 (這是本程式碼研究室範圍外的主題，但歡迎自行探索程式碼)。

建構及執行：

現在應用程式中會顯示我們的產品！

我們的應用程式提供基本流程，可將使用者從登入畫面帶往主畫面，方便他們查看產品。我們只用了幾行程式碼，就新增了頂端應用程式列 (包含標題和三個按鈕)，以及用來呈現應用程式內容的資訊卡格線。現在的主畫面簡潔實用，提供基本架構和可執行的內容。

如要取得已完成的 MDC 102 應用程式，請下載已完成的程式碼研究室，或使用 Git 查看 102-complete：git checkout 102-complete。

您可以根據該分支版本測試應用程式。

後續步驟

我們已使用 MDC-Android 程式庫中的四個核心 Material Design 元件，包括頂端應用程式列、資訊卡、文字欄位和按鈕！如要瞭解更多元件，請前往 MDC-Android 目錄。

雖然應用程式功能齊全，但尚未展現任何特定品牌或風格。在 MDC-103：利用顏色、形狀、高度和類型建立質感設計主題中，我們會自訂這些元件的樣式，展現充滿活力、現代感的品牌。

我能在合理的時間和精力內完成本程式碼研究室

非常同意 同意 沒意見 不同意 非常不同意

我希望日後繼續使用 Material Design 元件

非常同意 同意 沒意見 不同意 非常不同意
