TensorFlow、Keras 和深度學習，不需要博士

在本程式碼研究室中，您將學習如何建構及訓練可辨識手寫數字的類神經網路。在提升類神經網路準確率的過程中，您也會發現深度學習專業人員用來有效訓練模型的工具。

本程式碼研究室使用 MNIST 資料集，其中包含 60,000 個標示的數字，近二十年來，許多博士生都忙於處理這個資料集。您將使用不到 100 行的 Python / TensorFlow 程式碼解決問題。

課程內容

• 什麼是類神經網路？如何訓練？
• 如何使用 tf.keras 建構基本單層類神經網路
• 如何新增更多圖層
• 如何設定學習率時間表
• 如何建構卷積類神經網路
• 如何使用正規化技術：丟棄、批次正規化
• 什麼是過度配適

軟硬體需求

只要有瀏覽器即可。這個研討會完全可以使用 Google Colaboratory 進行。

意見回饋

如果您在本實驗室中發現任何錯誤，或認為有需要改進之處，請告訴我們。我們會透過 GitHub 問題處理意見回饋 [意見回饋連結]。

本實驗室使用 Google Colaboratory，您無須進行任何設定。你可以在 Chromebook 上執行這項工具。請開啟下方檔案並執行儲存格，熟悉 Colab 筆記本。

Welcome to Colab.ipynb

其他操作說明如下：

選取 GPU 後端

在 Colab 選單中，依序選取「執行階段」>「變更執行階段類型」，然後選取「GPU」。首次執行時，系統會自動連線至執行階段，您也可以使用右上角的「連線」按鈕。

筆記本執行

按一下儲存格並使用 Shift-ENTER，即可一次執行一個儲存格。您也可以依序選取「執行階段」>「全部執行」，執行整個筆記本。

Table of contents

所有筆記本都有目錄。你可以使用左側的黑色箭頭開啟這個選單。

隱藏儲存格

部分儲存格只會顯示標題，這是 Colab 專屬的筆記本功能。您可以按兩下查看其中的程式碼，但通常不會很有趣。通常是支援或視覺化函式。您仍須執行這些儲存格，才能定義其中的函式。

我們會先觀看類神經網路的訓練過程，請開啟下方的筆記本，並執行所有儲存格。請先不要理會程式碼，我們稍後會開始說明。

keras_01_mnist.ipynb

執行筆記本時，請著重於視覺化內容。說明如下。

訓練資料

我們有手寫數字的資料集，這些數字都已加上標籤，因此我們知道每張圖片代表的數字 (0 到 9 之間的數字)。筆記本中會顯示摘要：

我們將建構的類神經網路會將手寫數字分類到 10 個類別 (0、...、9)。這項功能會根據內部參數進行分類，這些參數必須有正確的值，分類功能才能正常運作。這項「正確值」是透過訓練程序學習而來，需要包含圖片和相關正確答案的「標籤資料集」。

如何判斷訓練好的類神經網路是否運作良好？使用訓練資料集測試網路是作弊行為。模型在訓練期間已多次看過該資料集，因此在該資料集上的表現肯定非常出色。我們需要另一個加上標籤的資料集 (訓練期間從未使用過)，才能評估網路的「實際」成效。這稱為「驗證資料集」

這個資料集包含 50,000 個訓練數字。我們會在每次疊代時，將大小為 128 的「批次」 饋送至訓練迴圈，因此系統會在 391 次疊代後，看到所有訓練數字一次。我們將此稱為「時代」。

此外，還有 10,000 個獨立的「驗證」數字，用於測試模型成效。

訓練

隨著訓練進度，模型會一次處理一批訓練資料，更新內部模型參數，並越來越擅長辨識手寫數字。訓練圖表會顯示這項資訊：

右側的「準確度」只是正確辨識的數字百分比。隨著訓練進行，準確率會提高，這是好現象。

左側顯示 「損失」。為推動訓練，我們將定義「損失」函式，代表系統辨識數字的錯誤程度，並嘗試將損失降至最低。您會看到訓練和驗證資料的損失隨著訓練進行而下降，這是好現象。這表示類神經網路正在學習。

X 軸代表「週期」或整個資料集的疊代次數。

預測

模型訓練完成後，即可用來辨識手寫數字。下一個視覺化內容會顯示從本機字型算繪幾個數字時的效能 (第一行)，以及驗證資料集中的 10,000 個數字。每個數字下方都會顯示預測類別，如果預測錯誤，就會以紅色顯示。

如您所見，這個初始模型並不算好，但仍可正確辨識部分數字。最終驗證準確率約為 90%，以我們開始使用的簡化模型來說，這個結果還算不錯，但這仍表示模型在 10, 000 個驗證數字中，有 1,000 個數字辨識錯誤。這遠遠超出可顯示的數量，因此看起來所有答案都是錯誤的 (紅色)。

張量

資料會儲存在矩陣中。28x28 像素的灰階圖片適合 28x28 的二維矩陣。但如果是彩色圖片，我們需要更多維度。每個像素有 3 個顏色值 (紅、綠、藍)，因此需要維度為 [28, 28, 3] 的三維表格。如要儲存 128 張彩色圖片，則需要四維表格，維度為 [128, 28, 28, 3]。

這些多維度表格稱為「張量」，而維度清單則稱為「形狀」。

簡而言之

如果下一段粗體字詞您都已瞭解，即可繼續下一個練習。如果你才剛開始接觸深度學習，歡迎閱讀本文。

類神經網路分類器是由多個神經元層組成。如果是圖片分類，這些可以是密集層，或更常見的捲積層。通常會使用 relu 啟動函式啟動。最後一層使用的神經元數量與類別數量相同，並以 softmax 啟動。對於分類作業，最常用的損失函式是交叉熵，可比較 one-hot 編碼的標籤 (即正確答案) 與類神經網路預測的機率。為盡量減少損失，最好選擇具有動量的最佳化工具，例如 Adam，並在訓練圖片和標籤的批次上進行訓練。

如要以層序列建構模型，Keras 提供 Sequential API。舉例來說，使用三個密集層的圖片分類器可以 Keras 撰寫，如下所示：

model = tf.keras.Sequential([
    tf.keras.layers.Flatten(input_shape=[28, 28, 1]),
    tf.keras.layers.Dense(200, activation="relu"),
    tf.keras.layers.Dense(60, activation="relu"),
    tf.keras.layers.Dense(10, activation='softmax') # classifying into 10 classes
])

# this configures the training of the model. Keras calls it "compiling" the model.
model.compile(
  optimizer='adam',
  loss= 'categorical_crossentropy',
  metrics=['accuracy']) # % of correct answers

# train the model
model.fit(dataset, ... )

單一密集層

MNIST 資料集中的手寫數字是 28x28 像素的灰階圖片。如要分類這些圖片，最簡單的方法是將 28x28=784 像素做為單層類神經網路的輸入。

類神經網路中的每個「神經元」都會對所有輸入內容進行加權總和，然後加上稱為「偏差」的常數，再將結果透過某個非線性「活化函數」饋送。「權重」和「偏差」是透過訓練決定的參數。一開始會以隨機值初始化。

上圖代表一個 1 層的類神經網路，其中有 10 個輸出神經元，因為我們要將數字分類為 10 個類別 (0 到 9)。

使用矩陣乘法

以下是類神經網路層處理一系列圖片時，可透過矩陣乘法表示的方式：

使用權重矩陣 W 中的第一欄權重，計算第一張圖片所有像素的加權總和。這個總和對應至第一個神經元。使用第二欄權重，對第二個神經元執行相同操作，依此類推，直到第 10 個神經元為止。接著，我們就能對其餘 99 張圖片重複這項作業。如果我們將包含 100 張圖片的矩陣稱為 X，則在 100 張圖片上計算的 10 個神經元所有加權總和，就只是 X.W，也就是矩陣乘法。

現在，每個神經元都必須加入偏差值 (常數)。由於我們有 10 個神經元，因此有 10 個偏差常數。我們將這個 10 個值的向量稱為 b。必須加到先前計算的矩陣每一行。我們會使用稱為「廣播」的魔法，以簡單的加號編寫這項功能。

「廣播」是 Python 和 NumPy (科學運算程式庫) 中使用的標準技巧。這項功能會擴充一般作業在維度不相容的矩陣上的運作方式。「廣播新增」是指「如果您要新增兩個矩陣，但因維度不相容而無法新增，請盡可能複製較小的矩陣，使其運作。」

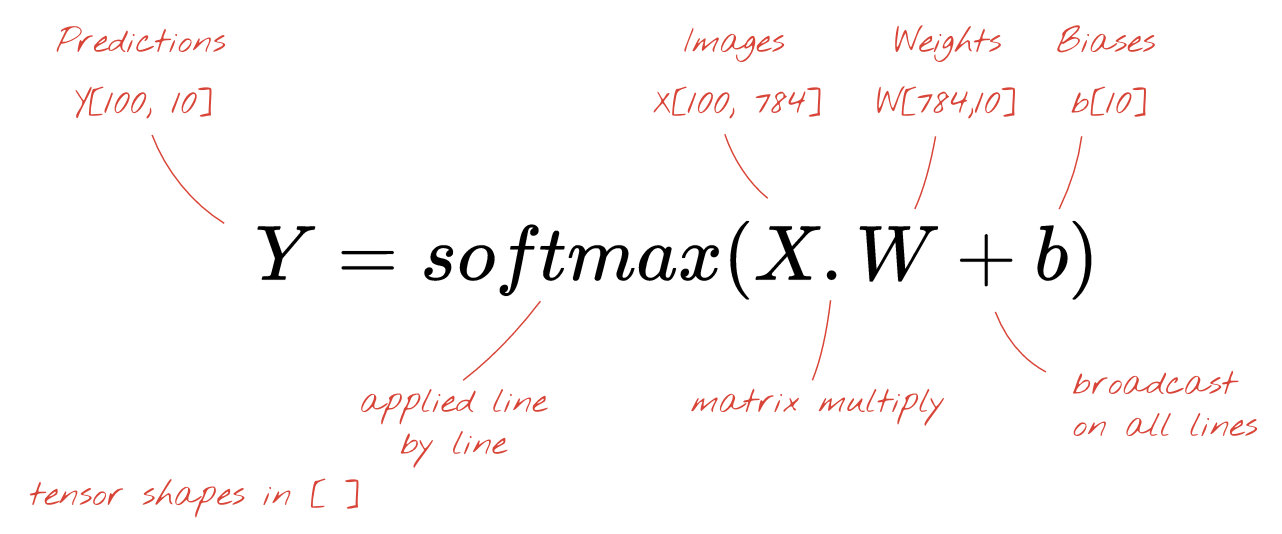

最後，我們套用活化函數，例如「softmax」(詳見下文)，並取得描述 1 層類神經網路的公式，套用至 100 張圖片：

在 Keras 中

使用 Keras 等高階神經網路程式庫時，我們不需要實作這個公式。不過，請務必瞭解類神經網路層只是一堆乘法和加法。在 Keras 中，密集層會寫成：

tf.keras.layers.Dense(10, activation='softmax')

深入瞭解

串連類神經網路層非常簡單。第一層會計算像素的加權總和。後續層會計算前一層輸出的加權總和。

除了神經元數量，唯一的差異就是啟動函式的選擇。

啟用函式：relu、softmax 和 sigmoid

通常，您會為最後一層以外的所有層使用「relu」啟動函式。在分類器中，最後一層會使用「softmax」啟動。

同樣地，「神經元」會計算所有輸入的加權總和，加上稱為「偏差」的值，然後透過啟動函式饋送結果。

最熱門的啟動函式稱為「RELU」，代表線性整流單元。如上圖所示，這項函式非常簡單。

神經網路中的傳統啟動函式是「Sigmoid」，但「relu」幾乎在所有地方都展現出更佳的收斂特性，因此現在是首選。

用於分類的 Softmax 啟動

類神經網路的最後一層有 10 個神經元，因為我們要將手寫數字分類為 10 個類別 (0 到 9)。輸出 10 個介於 0 到 1 之間的數字，分別代表這個數字是 0、1、2 等的機率。為此，我們會在最後一層使用名為「softmax」的啟動函式。

對向量套用 Softmax 函數時，會先計算每個元素的指數，然後將向量正規化，通常是除以「L1」範數 (即絕對值總和)，使正規化值加總為 1，並可解讀為機率。

啟動前最後一層的輸出有時稱為「logits」。如果這個向量是 L = [L0, L1, L2, L3, L4, L5, L6, L7, L8, L9]，則：

為什麼「softmax」稱為 softmax？指數是急遽遞增的函數。這會增加神經元輸出之間的差異。接著，當您將向量正規化時，主導常態的最大元素會正規化為接近 1 的值，而所有其他元素則會除以較大的值，並正規化為接近 0 的值。產生的向量會清楚顯示哪個是勝出類別 (「max」)，但會保留原始值相對順序，因此是「soft」。

交叉熵損失

現在類神經網路會根據輸入圖片產生預測結果，我們需要測量預測結果的準確度，也就是網路提供的結果與正確答案 (通常稱為「標籤」) 之間的距離。請注意，資料集中的所有圖片都有正確標籤。

任何距離都適用，但如果是分類問題，所謂的「交叉熵距離」最有效。我們將此稱為誤差或「損失」函式：

「One-hot」編碼是指使用 10 個值的向量表示「這是數字 3」標籤，除了第 3 個值為 1 以外，其餘值皆為零。這個向量代表是「數字 3」的機率為 100%。我們的類神經網路也會以 10 個機率值的向量輸出預測結果。方便比較。

梯度下降

「訓練」神經網路實際上是指使用訓練圖片和標籤調整權重和偏誤，盡量減少交叉熵損失函式。運作方式如下：

交叉熵是權重、偏差、訓練圖片的像素及其已知類別的函式。

如果我們計算相對於所有權重和所有偏差的交叉熵偏導數，就會得到「梯度」，這是針對特定圖片、標籤，以及權重和偏差的現值計算而得。請注意，我們可能有數百萬個權重和偏差，因此計算梯度聽起來像是大量的工作。幸好，TensorFlow 會為我們執行這項作業。漸層的數學特性是「向上」指向。由於我們希望交叉熵較低，因此要朝相反方向移動。我們會根據梯度的一小部分更新權重和偏差值。接著，我們會在訓練迴圈中，使用下一批訓練圖片和標籤，重複執行相同的操作。希望這會收斂到交叉熵最小的位置，但無法保證這個最小值是唯一的。

「學習率」：您無法在每次疊代時，依據整個梯度長度更新權重和偏差值。這就像穿著七里靴試圖抵達山谷底部，您會從山谷的一側跳到另一側。如要達到底部，您必須採取較小的步驟，也就是只使用一小部分的漸層，通常在 1/1000 範圍內。這個分數稱為「學習率」。

迷你批次和動量

您可以在單一範例圖片上計算梯度，並立即更新權重和偏差，但如果對一批 (例如 128 張) 圖片執行這項操作，得出的梯度就能更準確地呈現不同範例圖片的限制，因此更有可能更快收斂至解決方案。迷你批次的大小是可調整的參數。

這項技術有時稱為「隨機梯度下降」，還有另一項更實用的優點：處理批次資料也代表要處理較大的矩陣，而這類矩陣通常更容易在 GPU 和 TPU 上進行最佳化。

不過，收斂過程可能還是會有點混亂，如果梯度向量全為零，甚至可能停止收斂。這是否表示我們已找到最小值？不一定。梯度分量在最小值或最大值時可為零。如果梯度向量有數百萬個元素，且全為零，則每個零都對應到最小值，且沒有任何一個對應到最大值的機率相當小。在多維空間中，鞍點相當常見，我們不希望停留在鞍點。

插圖：鞍點。梯度為 0，但並非所有方向的最小值。(圖片出處： Wikimedia：作者 Nicoguaro - Own work，CC BY 3.0)

解決方法是為最佳化演算法增加一些動能，讓演算法能順利通過鞍點，不會停滯不前。

TensorFlow 程式庫提供各種最佳化工具，從 tf.train.GradientDescentOptimizer 開始。內建動能的進階熱門最佳化工具為 tf.train.RMSPropOptimizer 或 tf.train.AdamOptimizer。

詞彙

批次或迷你批次：訓練一律會對批次的訓練資料和標籤執行。這麼做有助於演算法收斂。「批次」維度通常是資料張量的第一個維度。舉例來說，形狀為 [100, 192, 192, 3] 的張量包含 100 張 192x192 像素的圖片，每個像素有三個值 (RGB)。

交叉熵損失：分類器中常用的特殊損失函式。

密集層：神經元層，其中每個神經元都會連結至前一層的所有神經元。

特徵：神經網路的輸入內容有時稱為「特徵」。找出要將資料集中的哪些部分 (或部分組合) 輸入類神經網路，才能獲得準確預測結果，這門技術稱為「特徵工程」。

標籤：受監督分類問題中的「類別」或正確答案的別名

學習率：在訓練迴圈的每次疊代中，權重和偏差值更新的梯度比例。

logits：套用啟動函式前，神經元層的輸出內容稱為「logits」。這個詞彙源自「邏輯函數」，又稱「S 函數」，這是最常用的啟動函數。「Neuron outputs before logistic function」縮短為「logits」。

loss：比較類神經網路輸出內容與正確答案的錯誤函式

神經元：計算輸入內容的加權總和、加入偏差，並透過啟動函式饋送結果。

One-hot 編碼：5 個類別中的第 3 個類別會編碼為 5 個元素的向量，除了第 3 個元素是 1 以外，其餘都是零。

relu：線性整流函數。神經元常用的啟動函式。

sigmoid：另一種曾風靡一時的啟動函式，在特殊情況下仍有用處。

Softmax：一種特殊啟用函式，可作用於向量、增加最大分量與所有其他分量之間的差異，並將向量正規化為總和為 1，因此可解讀為機率向量。用做分類器的最後一個步驟。

張量：「張量」類似於矩陣，但維度數量任意。1 維張量是向量。2 維張量是矩陣。然後您就可以使用 3、4、5 個以上的維度。

返回研究筆記本，這次我們來讀取程式碼。

keras_01_mnist.ipynb

實作：

本節的任務是閱讀並瞭解程式碼，以便稍後進行改良。

讓我們逐步瞭解這個筆記本中的所有儲存格。

「參數」儲存格

在這裡定義批次大小、訓練週期數和資料檔案位置。資料檔案託管在 Google Cloud Storage (GCS) bucket 中，因此地址開頭為 gs://

「匯入」儲存格

這裡會匯入所有必要的 Python 程式庫，包括 TensorFlow 和用於視覺化的 matplotlib。

儲存格「visualization utilities [RUN ME]」

這個儲存格包含不有趣的視覺化程式碼。這個面板預設為收合狀態，但您可以按兩下開啟，在有空時查看程式碼。

您必須執行這個儲存格 (按 Shift + Enter 鍵)，否則系統不會剖析當中定義的函式，稍後會發生錯誤。

儲存格「tf.data.Dataset：剖析檔案並準備訓練和驗證資料集」

這個儲存格使用 tf.data.Dataset API，從資料檔案載入 MNIST 資料集。這個儲存格不必花太多時間。如果您對 tf.data.Dataset API 有興趣，請參閱這篇教學課程：TPU 高速資料管道。目前的基本概念如下：

MNIST 資料集中的圖片和標籤 (正確答案) 會以固定長度的記錄儲存在 4 個檔案中。您可以使用專用的固定記錄函式載入檔案：

imagedataset = tf.data.FixedLengthRecordDataset(image_filename, 28*28, header_bytes=16)

現在我們有圖像位元組的資料集。並解碼為圖片。我們定義一個函式來執行這項操作。圖片不會經過壓縮，因此函式不需要解碼任何內容 (decode_raw 基本上不會執行任何動作)。然後轉換為介於 0 和 1 之間的浮點值。我們可以在這裡將其重塑為 2D 圖片，但實際上，我們會將其保留為大小為 28*28 的像素平面陣列，因為這是初始密集層預期的結果。

def read_image(tf_bytestring):
    image = tf.decode_raw(tf_bytestring, tf.uint8)
    image = tf.cast(image, tf.float32)/256.0
    image = tf.reshape(image, [28*28])
    return image

我們使用 .map 將這個函式套用至資料集，並取得圖片資料集：

imagedataset = imagedataset.map(read_image, num_parallel_calls=16)

我們會對標籤進行相同的讀取和解碼作業，並將圖片和標籤 .zip 在一起：

dataset = tf.data.Dataset.zip((imagedataset, labelsdataset))

現在我們有成對的資料集 (圖片、標籤)。這是模型預期的格式。我們還無法在訓練函式中使用：

dataset = dataset.cache()
dataset = dataset.shuffle(5000, reshuffle_each_iteration=True)
dataset = dataset.repeat()
dataset = dataset.batch(batch_size)
dataset = dataset.prefetch(tf.data.experimental.AUTOTUNE)

tf.data.Dataset API 具備準備資料集所需的所有實用函式：

.cache 會將資料集快取到 RAM 中。這是小型資料集，因此可以運作。.shuffle 會以 5000 個元素的緩衝區隨機排序。請務必充分隨機排序訓練資料。.repeat 迴圈會將資料集。我們會多次訓練模型 (多個訓練週期)。.batch 會將多張圖片和標籤合併成一個迷你檔。最後，.prefetch 可以使用 CPU 準備下一批資料，同時在 GPU 上訓練目前批次的資料。

驗證資料集的準備方式也類似。我們現在可以定義模型，並使用這個資料集訓練模型。

「Keras 模型」儲存格

我們所有的模型都會是層的直接序列，因此可以使用 tf.keras.Sequential 樣式建立模型。一開始，這裡是單一稠密層。由於我們要將手寫數字分類為 10 個類別，因此有 10 個神經元。由於這是分類器的最後一層，因此會使用「softmax」啟動。

Keras 模型也需要知道輸入內容的形狀。您可以使用 tf.keras.layers.Input 定義車程。在此，輸入向量是長度為 28*28 的像素值平坦向量。

model = tf.keras.Sequential(
  [
    tf.keras.layers.Input(shape=(28*28,)),
    tf.keras.layers.Dense(10, activation='softmax')
  ])

model.compile(optimizer='sgd',
              loss='categorical_crossentropy',
              metrics=['accuracy'])

# print model layers
model.summary()

# utility callback that displays training curves
plot_training = PlotTraining(sample_rate=10, zoom=1)

您可以使用 Keras 中的 model.compile 函式設定模型。這裡我們使用基本最佳化工具 'sgd' (隨機梯度下降)。分類模型需要交叉熵損失函式，在 Keras 中稱為 'categorical_crossentropy'。最後，我們要求模型計算 'accuracy' 指標，也就是正確分類的圖片百分比。

Keras 提供非常實用的 model.summary() 公用程式，可列印您建立的模型詳細資料。親切的指導老師已新增 PlotTraining 公用程式 (定義於「視覺化公用程式」儲存格中)，訓練期間會顯示各種訓練曲線。

「訓練及驗證模型」儲存格

這是訓練發生的位置，方法是呼叫 model.fit 並傳遞訓練和驗證資料集。根據預設，Keras 會在每個訓練週期結束時執行一輪驗證。

model.fit(training_dataset, steps_per_epoch=steps_per_epoch, epochs=EPOCHS,
          validation_data=validation_dataset, validation_steps=1,
          callbacks=[plot_training])

在 Keras 中，您可以使用回呼在訓練期間新增自訂行為。本講習課程就是以這種方式，實作動態更新的訓練圖。

「Visualize predictions」(預測結果視覺化) 儲存格

模型訓練完成後，我們就能呼叫 model.predict() 取得預測結果：

probabilities = model.predict(font_digits, steps=1)
predicted_labels = np.argmax(probabilities, axis=1)

我們已準備好一組以本機字型算繪的列印數字，做為測試。請注意，類神經網路會從最終的「softmax」傳回 10 個機率的向量。如要取得標籤，我們必須找出機率最高的標籤。np.argmax 程式庫會執行這項作業。

如要瞭解為何需要 axis=1 參數，請記住我們已處理一批 128 張圖片，因此模型會傳回 128 個機率向量。輸出張量的形狀為 [128, 10]。我們會計算每張圖片傳回的 10 個機率值中的 argmax，因此 axis=1 (第一個軸為 0)。

這個簡單模型已可辨識 90% 的數字。不算太差，但現在可以大幅改善。

為提升辨識準確率，我們會在類神經網路中新增更多層。

我們將 softmax 保留為最後一層的啟動函式，因為這是最適合分類的函式。不過，在中間層，我們會使用最經典的活化函式：Sigmoid：

實作：

請在「softmax」層之前，新增幾個以「sigmoid」啟用的中繼密集層。神經元數量可以是 784 (輸入像素數量) 到 10 (輸出神經元數量) 之間的任何數字。然後重新訓練模型。

警告：如要重新訓練，您必須重新執行「Keras model」儲存格來定義新模型，然後執行訓練儲存格。只要重新執行訓練儲存格，即可繼續訓練先前的模型。

舉例來說，您的模型可能如下所示 (別忘了加上逗號，tf.keras.Sequential 會採用以半形逗號分隔的圖層清單)：

model = tf.keras.Sequential(
  [
      tf.keras.layers.Input(shape=(28*28,)),
      tf.keras.layers.Dense(200, activation='sigmoid'),
      tf.keras.layers.Dense(60, activation='sigmoid'),
      tf.keras.layers.Dense(10, activation='softmax')
  ])

查看模型的「摘要」。現在的參數數量至少是先前的 10 倍。應該要好 10 倍！但不知道為什麼，

損失似乎也大幅增加。出了點問題。

您剛才體驗了類神經網路，這也是 1980 年代和 1990 年代設計類神經網路的方式。難怪他們會放棄這個想法，迎來所謂的「AI 冬天」。事實上，隨著層數增加，類神經網路會越來越難收斂。

事實證明，只要提供一些數學上的小技巧，就能讓多層 (現今可達 20、50 甚至 100 層) 的深層類神經網路順利收斂，進而發揮優異的效用。這些簡單技巧的發現，是 2010 年代深度學習復興的原因之一。

啟用 RELU

在深層網路中，Sigmoid 啟動函式其實相當有問題。這會壓縮 0 到 1 之間的所有值，如果重複執行這項操作，神經元輸出內容及其梯度可能會完全消失。這是基於歷史因素而提及，但現代網路使用 RELU (線性整流單元)，如下所示：

實作：

將所有圖層中的 activation='sigmoid' 替換為 activation='relu'，然後重新訓練。

為什麼 Sigmoid 函數會造成問題？看看兩側的行為：會變平。

這表示該處的導數接近於零。請記住訓練進度，方法是追蹤梯度 (衍生向量)。使用 Sigmoid 啟動函式時，梯度可能會變得非常小，訓練速度也會越來越慢，尤其是在層數較多的情況下。

另一方面，relu 的導數為 1 (至少在右側是這樣)。使用 RELU 啟動函式時，即使某些神經元傳來的梯度可能為零，其他神經元仍會提供明確的非零梯度，訓練作業也能以適當的速度繼續進行。

更優質的最佳化工具

在維度非常高的空間 (例如這裡，我們有大約 1 萬個權重和偏差) 中，「鞍點」很常見。這些點並非局部最小值，但梯度仍為零，梯度下降最佳化工具會停滯在這些點。TensorFlow 提供各種最佳化工具，包括可處理慣性量的工具，並安全地通過鞍點。

實作：

將 'sgd' 最佳化工具替換成更合適的工具 (例如 'adam')，然後重新訓練。

隨機初始化

訓練前初始化權重偏差是一門學問，有許多相關研究論文。如要查看 Keras 中所有可用的初始值設定器，請按這裡。幸好 Keras 預設會採用正確做法，使用 'glorot_uniform' 初始化器，這幾乎是所有情況下的最佳選擇。

由於 Keras 已採取正確做法，因此您不必採取任何行動。

NaN ???

交叉熵公式包含對數，而 log(0) 不是數字 (NaN，如果您喜歡，也可以說是數值崩潰)。交叉熵的輸入值可以為 0 嗎？輸入內容來自 softmax，而 softmax 本質上是指數，指數永遠不會是零。因此我們很安全！

真的嗎？在美麗的數學世界中，我們很安全，但在電腦世界中，以 float32 格式表示的 exp(-150) 幾乎為零，因此交叉熵會崩潰。

幸好，您也不必在此採取任何行動，因為 Keras 會特別謹慎地處理這項作業，計算 Softmax 後再計算交叉熵，確保數值穩定性並避免出現 NaN。

成功？

現在準確率應可達到 97%。本研討會的目標是大幅提升至 99% 以上，因此請繼續。

如果遇到困難，請按照下列步驟操作：

keras_02_mnist_dense.ipynb

或許我們可以嘗試加快訓練速度？Adam 最佳化工具的預設學習率為 0.001。我們來試著增加。

實作：

將學習率從預設值 0.001 提高至 0.01。為此，您必須將 'adam' 預先定義的最佳化工具，替換為 Adam 最佳化工具的實際例項，才能存取其設定參數：

optimizer=tf.keras.optimizers.Adam(lr=0.01)

此外，請在 PlotTraining 中將縮放比例調高至 5。這會放大損失的 0 和準確度的 1，協助您瞭解情況：PlotTraining(sample_rate=10, zoom=5)

加快速度似乎沒有太大幫助，而且這些噪音是怎麼回事？

訓練曲線非常雜亂，而且驗證曲線會上下跳動。這表示我們走得太快。我們可以回到先前的速度，但有更好的方法。

好的解決方案是快速開始，然後以指數方式衰減學習率。在 Keras 中，您可以使用 tf.keras.callbacks.LearningRateScheduler 回呼執行這項操作。

實作：

實作學習率時間表，以指數形式衰減學習率。下方提供實用的程式碼片段。

可複製貼上的實用程式碼：

# lr decay function
def lr_decay(epoch):
  return 0.01 * math.pow(0.6, epoch)

# lr schedule callback
lr_decay_callback = tf.keras.callbacks.LearningRateScheduler(lr_decay, verbose=True)

# important to see what you are doing
plot_learning_rate(lr_decay, EPOCHS)

別忘了使用您建立的 lr_decay_callback。將其新增至 model.fit 中的回呼清單：

model.fit(...,  callbacks=[plot_training, lr_decay_callback])

這項小變動帶來的影響十分顯著。您會發現大部分的雜訊都已消除，且測試準確度現在持續高於 98%。

模型現在似乎會順利收斂。讓我們再深入一點。

實作：

如果尚未這麼做，請將模型深度增加至至少 4 個密集層，然後重新訓練。您可以在層中使用下列神經元數量：200、100、60、10。

此外，請在 PlotTraining 中將縮放比例調高至 10。這會放大損失的 0 和準確度的 1，協助您瞭解情況：PlotTraining(sample_rate=10, zoom=10)

這是否有幫助？

並非如此，準確率仍停留在 98%，而且驗證損失也未改善。即將上漲！學習演算法只會處理訓練資料，並據此最佳化訓練損失。它從未看過驗證資料，因此一段時間後，其工作不再對驗證損失產生影響，驗證損失停止下降，有時甚至會反彈回升，這並不令人意外。

這不會立即影響模型的實際辨識能力，但會導致您無法執行多次疊代，而且通常表示訓練不再有正面效果。

這種脫節通常稱為「過度擬合」，如果發生這種情況，可以嘗試套用稱為「Dropout」的正則化技術。在每次訓練疊代中，Dropout 技術會隨機射出神經元。

Dropout 是深度學習中最古老的正規化技術之一。在每次訓練疊代時，系統會以 p 的機率 (通常為 25% 到 50%) 從網路中捨棄隨機神經元。實際上，神經元輸出會設為 0。因此，這些神經元這次不會參與損失計算，也不會更新權重。每次訓練疊代時，系統會捨棄不同的神經元。

測試網路效能時，當然要將所有神經元放回 (dropout rate=0)。Keras 會自動執行這項操作，因此您只需要新增 tf.keras.layers.Dropout 層即可。在訓練和評估期間，系統會自動採用正確行為。

為什麼有效？理論上，類神經網路在眾多層之間有很大的自由度，因此某一層可能會演變出不良行為，而下一層則會補償。這並非神經元的理想用途。使用 Dropout 時，在特定訓練回合中，很可能沒有「修正」問題的神經元。違規層的不良行為會變得明顯，權重也會朝更好的行為演進。

實作：

您可以在網路中每個中間密集層之後新增 Dropout。請勿在 Softmax 層後方新增 Dropout。您會捨棄預測機率。你可以使用下列程式碼新增 25% 的中途退出率：tf.keras.layers.Dropout(0.25)

最終成效

雜訊會再次出現 (這並不令人意外，因為這是捨棄的運作方式)。驗證損失似乎不會再增加，但整體而言，仍高於沒有 Dropout 的情況。驗證準確度也稍微下降。這個結果相當令人失望。

看來 Dropout 並非正確的解決方案，或許「過度擬合」是更複雜的概念，而且 Dropout 無法解決部分原因？

什麼是「過度擬合」？如果類神經網路「學得不好」，也就是說，雖然能處理訓練樣本，但無法有效處理實際資料，就會發生過度配適的情況。有許多正規化技術 (例如 Dropout) 可強制模型以更優異的方式學習，但過度擬合也有更深層的原因。

如果類神經網路針對當前問題的自由度過高，就會發生基本過度訓練。假設我們有許多神經元，網路可以將所有訓練圖片儲存在神經元中，然後透過模式比對辨識圖片。在實際資料上完全會失敗。類神經網路必須受到某種程度的限制，才能在訓練期間被迫概括學習內容。

如果訓練資料很少，即使是小型網路也能記住這些資料，這時就會發生「過度擬合」現象。一般來說，訓練類神經網路需要大量資料。

最後，如果您已按照規定完成所有步驟、嘗試使用不同大小的網路來確保自由度受到限制、套用 Dropout，並使用大量資料進行訓練，但成效仍停滯不前，似乎無法改善，這表示以目前的形狀來說，神經網路無法從資料中擷取更多資訊，就像我們這裡的情況一樣。

還記得我們如何使用圖片，並將其攤平成單一向量嗎？這真是個糟糕的主意。手寫數字是由形狀組成，而我們在將像素平面化時捨棄了形狀資訊。不過，有一種神經網路可以運用形狀資訊，那就是卷積網路。我們來試試看。

如果遇到困難，請按照下列步驟操作：

keras_03_mnist_dense_lrdecay_dropout.ipynb

簡而言之

如果下一段粗體字詞您都已瞭解，即可繼續下一個練習。如果您剛開始接觸卷積類神經網路，請繼續閱讀。

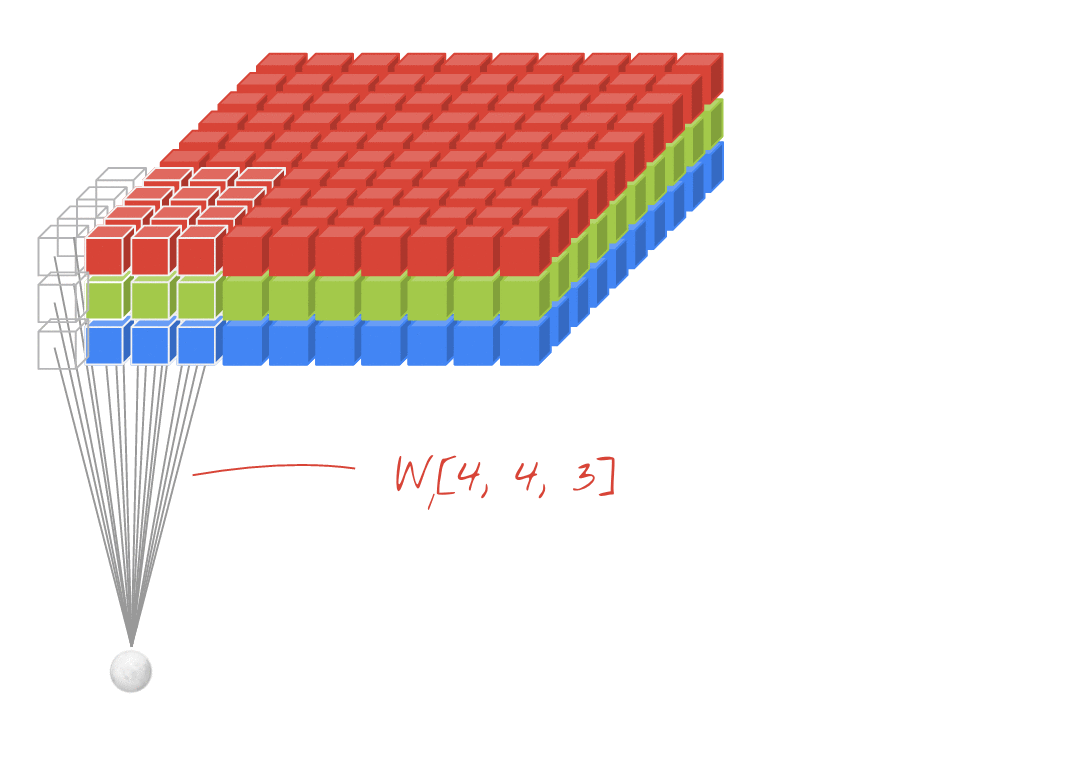

插圖：使用兩個連續的濾鏡篩選圖片，每個濾鏡由 4x4x3=48 個可學習權重組成。

卷積類神經網路會對輸入圖片套用一系列可學習的篩選器。卷積層是由濾鏡 (或核心) 大小、套用的濾鏡數量和步幅所定義。卷積層的輸入和輸出各有三個維度 (寬度、高度、通道數)，從輸入圖片 (寬度、高度、RGB 通道) 開始。堆疊卷積層時，可以使用大於 1 的步幅或最大集區化作業，調整輸出內容的寬度和高度。使用更多或更少的濾鏡，即可調整輸出內容的深度 (聲道數)。

以下是 Keras 中簡單的卷積類神經網路：

model = tf.keras.Sequential([
    tf.keras.layers.Reshape(input_shape=(28*28,), target_shape=(28, 28, 1)),
    tf.keras.layers.Conv2D(kernel_size=3, filters=12, activation='relu'),
    tf.keras.layers.Conv2D(kernel_size=6, filters=24, strides=2, activation='relu'),
    tf.keras.layers.Conv2D(kernel_size=6, filters=32, strides=2, activation='relu'),
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(10, activation='softmax')
])

在卷積網路的層中，一個「神經元」只會對上方一小塊圖像區域的像素進行加權總和。它會加入偏差，並透過啟動函式饋送總和，就像一般密集層中的神經元一樣。然後使用相同權重，在整張圖片上重複執行這項作業。請注意，在密集層中，每個神經元都有自己的權重。在此，單一「權重修補程式」會以兩個方向滑過圖片 (即「捲積」)。輸出值數量與圖片中的像素數量相同 (但邊緣需要一些邊框間距)。這是篩選作業。在上圖中，它使用 4x4x3=48 個權重的篩選器。

不過，48 個權重並不足以涵蓋所有情況。如要增加自由度，請使用一組新的權重重複相同作業。系統會產生一組新的篩選器輸出內容。以輸入圖片中的 R、G、B 管道類比，我們將其稱為「輸出管道」。

這兩組 (或更多組) 權重可以透過新增維度加總為一個張量。這會提供卷積層權重張量的通用形狀。由於輸入和輸出通道的數量是參數，我們可以開始堆疊和串連捲積層。

插圖：卷積類神經網路將資料「立方體」轉換為其他資料「立方體」。

步進卷積、最大池化

以 2 或 3 的步幅執行捲積時，我們也可以縮減結果資料方塊的水平維度。常見做法有兩種：

• 步進式捲積：滑動式篩選器，但步幅 >1
• 最大集區化：套用 MAX 作業的滑動視窗 (通常是 2x2 修補程式，每 2 像素重複一次)

插圖：將運算視窗滑動 3 像素，會導致輸出值減少。步幅式捲積或最大集區化 (在以步幅 2 滑動的 2x2 視窗上取最大值) 是縮減水平維度資料立方體的方法。

「最大池化」可協助我們直覺地瞭解卷積網路的運作方式：假設在訓練期間，權重的修補程式會演變成可辨識基本形狀 (水平線、垂直線、曲線等) 的篩選器，那麼簡化實用資訊的方法之一，就是保留各層中以最大強度辨識形狀的輸出內容。實務上，在最大集區層中，神經元輸出會以 2x2 的群組處理，且只會保留最大值。

最後一層

在最後一個捲積層之後，資料會以「立方體」的形式呈現。有兩種方式可將其饋入最終稠密層。

第一種方法是將資料方塊攤平為向量，然後提供給 Softmax 層。有時，您甚至可以在 Softmax 層之前新增密集層。就權重數量而言，這往往很昂貴。卷積網路結尾的密集層可能包含整個類神經網路一半以上的權重。

我們也可以將傳入的資料「立方體」分割成與類別數量相同的多個部分，然後計算這些部分的平均值，並透過 softmax 啟動函式饋送這些值，而不必使用昂貴的密集層。這種建構分類標題的方式不會耗用權重。在 Keras 中，有一個專門用於此用途的層：tf.keras.layers.GlobalAveragePooling2D()。

卷積神經網路會偵測物體的位置。當濾鏡對某些特徵有強烈反應時，會在特定 (x, y) 位置產生反應。視用途而定，類神經網路可以訓練成使用或捨棄這類位置資料。明確使用全域平均集區化會捨棄所有位置資料。這對花朵分類器來說可能沒問題，但對其他工作 (例如計算圖片中的花朵數量) 來說可能不適用。請謹慎使用。

請跳到下一節，為目前的問題建構卷積網路。

讓我們建構用於手寫數字辨識的捲積網路。我們會在頂端使用三個卷積層，在底部使用傳統的 Softmax 讀出層，並以一個全連接層連結兩者：

請注意，第二和第三個捲積層的步幅為 2，這說明瞭為何輸出值的數量會從 28x28 降至 14x14，然後再降至 7x7。

現在來編寫 Keras 程式碼。

第一個捲積層之前需要特別注意。事實上，它預期會收到 3D「立方體」資料，但我們的資料集目前是為密集層設定，且圖片的所有像素都會扁平化為向量。我們需要將這些圖片重新塑造成 28x28x1 的圖片 (灰階圖片為 1 個管道)：

tf.keras.layers.Reshape(input_shape=(28*28,), target_shape=(28, 28, 1))

您可以改用這行程式碼，取代目前使用的 tf.keras.layers.Input 層。

在 Keras 中，以「relu」啟用的捲積層語法如下：

tf.keras.layers.Conv2D(kernel_size=3, filters=12, padding='same', activation='relu')

卷積層的邊框間距參數可有兩個值：

• 「same」：以零填補，使輸出內容的寬度/高度與輸入內容相同
• 「有效」：沒有邊框間距，只使用實際像素

我們在這裡使用邊框間距，因此請將邊框間距設為「same」。

如果是步幅式捲積，您會編寫：

tf.keras.layers.Conv2D(kernel_size=6, filters=24, padding='same', activation='relu', strides=2)

如要將資料方塊攤平成向量，以便密集層使用，請執行下列操作：

tf.keras.layers.Flatten()

密集層的語法維持不變：

tf.keras.layers.Dense(200, activation='relu')

實作：

修改模型，將其轉換為卷積模型。您可以使用上圖中的值來調整大小。您可以維持學習率衰減，但請移除 Dropout。

此外，請在 PlotTraining 中將縮放比例調高至 16。這會放大損失的 0 和準確度的 1，協助您瞭解情況：PlotTraining(sample_rate=10, zoom=16)

您的模型是否突破了 99% 的準確率障礙？差不多了... 但請查看驗證損失曲線。您是否有印象呢？

同時查看預測結果。您應該會發現，現在系統已正確辨識出大部分的 10,000 個測試數字。只剩下約 4½ 列的誤檢 (約 10,000 個數字中的 110 個)

如果遇到困難，請按照下列步驟操作：

keras_04_mnist_convolutional.ipynb

先前的訓練顯示明顯的過度擬合跡象 (且準確率仍未達到 99%)。要再次嘗試中途退出嗎？

實作：

在網路的兩個密集層之間新增 Dropout 層。使用 40% 的流失率 (即 0.4)：

tf.keras.layers.Dropout(0.4)

雖然可以將 Dropout 套用至捲積層，但運作方式略有不同，通常效果不彰，因為捲積層的權重少得多，因此不良的共同適應機會也較少。我們不會探討這個主題。

這次維修還順利嗎？

這次 dropout 似乎已正常運作。驗證損失不再增加，最終準確率應遠高於 99%。恭喜！

我們第一次嘗試套用 Dropout 時，以為是過度擬合問題，但事實上問題出在神經網路的架構。如果沒有卷積層，我們就無法繼續，而 Dropout 無法解決這個問題。

這次看來過度訓練確實是問題的原因，而 Dropout 確實有幫助。請注意，造成訓練和驗證損失曲線之間出現落差的原因有很多，驗證損失可能會逐漸增加。過度擬合 (自由度過高，網路使用不當) 只是其中之一。如果資料集太小或神經網路架構不夠完善，您可能會在損失曲線中看到類似行為，但 Dropout 無濟於事。

最後，我們來試著加入批次正規化。

什麼是批次正規化？

簡單來說，批次正規化會嘗試解決神經元輸出相對於神經元啟動函數的分布問題。在訓練資料的迷你批次中，神經元輸出 (啟動前) 可能有下列分布情形：

如果太偏左，這個神經元在 Sigmoid 活化後幾乎一律會輸出 0。

太窄，這個神經元永遠不會輸出明確的 0 或 1。

這還不算太糟。神經元在迷你批次中會有相當範圍的行為。

為修正這個問題，批次正規化會針對訓練資料批次正規化神經元輸出，也就是減去平均值並除以標準差。不過，如果只做這件事，就太殘忍了。如果所有地方的分布都完美置中且正常寬廣，所有神經元就會有相同的行為。訣竅是為每個神經元導入兩個額外的可學習參數 𝛼 和 𝛽，並計算：

𝛼 . normalized_out + 𝛽

然後套用啟動函式 (S 函數、ReLU 等)。這樣一來，網路就能透過機器學習，決定要在每個神經元套用多少的中心化和重新調整比例。讀者可自行驗證是否存在可完全移除正規化的 𝛼 和 𝛽 值 (如果這是正確做法)。

實際上，不一定需要 𝛼 和 𝛽。在 Keras 中，這兩個值分別稱為「scale」和「center」，您可以選擇性地使用其中一個，例如：

tf.keras.layers.BatchNormalization(scale=False, center=True)

批次正規化存在的問題是，在預測時，您沒有訓練批次，無法計算神經元輸出的統計資料。但您仍需要這些值。這個部分有點取巧。在訓練期間，系統會計算「足夠」批次數量的「一般」神經元輸出平均值和標準差，實際上是使用指數移動平均值。這些統計資料會在推論時使用。

好消息是，在 Keras 中，您可以使用 tf.keras.layers.BatchNormalization 層，所有這些會計作業都會自動完成。

以上是理論，實際操作時，請記住以下幾條規則：

「依規定」進行批次正規化：

1. 批次正規化會介於層的輸出內容和啟動函式之間。
2. 如果您在批次正規化中使用 center=True，則圖層中不需要偏差。批次正規化偏移量扮演偏差的角色。
3. 如果您使用的啟用函式與比例無關 (即縮放時不會改變形狀)，則可以設定 scale=False。Relu 不會因規模而異。Sigmoid 則否。

這是理論，但如要瞭解違反這些規則是否會造成不良影響，唯一的方法就是嘗試。

現在，我們先按照規定，在每個類神經網路層 (最後一層除外) 上新增批次正規化層。請勿將其新增至最後的「softmax」層。在這種情況下，這項功能就沒有用處。

# Modify each layer: remove the activation from the layer itself.
# Set use_bias=False since batch norm will play the role of biases.
tf.keras.layers.Conv2D(..., use_bias=False),
# Batch norm goes between the layer and its activation.
# The scale factor can be turned off for Relu activation.
tf.keras.layers.BatchNormalization(scale=False, center=True),
# Finish with the activation.
tf.keras.layers.Activation('relu'),

現在的準確度如何？

只要稍做調整 (BATCH_SIZE=64、學習率衰減參數 0.666、密集層的 Dropout 率 0.3)，再加上一點運氣，就能達到 99.5%。我們遵循批次正規化的「最佳做法」，調整了學習率和 Dropout：

• 批次正規化有助於類神經網路收斂，通常可加快訓練速度。
• 批次正規化是正規化器。通常可以減少使用的 Dropout 量，甚至完全不使用 Dropout。

解決方案筆記本的訓練執行率為 99.5%：

keras_05_mnist_batch_norm.ipynb

您可以在 GitHub 上的 mlengine 資料夾中找到適用於雲端的程式碼版本，以及在 Google Cloud AI Platform 上執行的操作說明。您必須先建立 Google Cloud 帳戶並啟用計費功能，才能執行這部分。完成實驗所需的資源應不到幾美元 (假設在一個 GPU 上訓練 1 小時)。準備帳戶：

1. 建立 Google Cloud Platform 專案 (http://cloud.google.com/console)。
2. 啟用計費功能。
3. 安裝 GCP 指令列工具 (GCP SDK)。
4. 建立 Google Cloud Storage 值區 (放在 us-central1 區域中)。這個值區會用於暫存訓練程式碼，並儲存訓練好的模型。
5. 啟用必要的 API 並要求必要的配額 (執行一次訓練指令，您應該會收到錯誤訊息，指出要啟用哪些項目)。

您已建構第一個類神經網路，並訓練至 99% 的準確率。過程中學到的技術並非僅適用於 MNIST 資料集，而是廣泛用於類神經網路。這是實驗室的「重點摘要」卡片，以卡通形式呈現，做為送別禮物。你可以使用這項功能回顧所學內容：

後續步驟

• 在全連通和卷積網路之後，您應該看看循環類神經網路。
• 如要在雲端分散式基礎架構中執行訓練或推論作業，請使用 Google Cloud 提供的 AI Platform。

• 最後，我們非常重視意見回饋。如果您在本實驗室中發現任何錯誤，或認為有需要改進之處，請告訴我們。我們會透過 GitHub 問題處理意見回饋 [意見回饋連結]。

作者：Martin Görner Twitter：@martin_gorner

本實驗室中的所有卡通圖片版權：alexpokusay / 123RF 圖庫相片
