คอมโพเนนต์: ส่วนแบ่ง

องค์ประกอบ: ส่วน / ข้อมูล

เนมสเปซ	http://schemas.google.com/dspl/2010
คำอธิบายประกอบ	ข้อมูลที่เป็นข้อความเกี่ยวกับสไลซ์
แผนภาพ
ประเภท	ข้อมูล
พร็อพเพอร์ตี้	เนื้อหา: ซับซ้อน minOccurs: 0
รุ่น	name , description{0,1} , url{0,1}
เด็ก	รายละเอียด, ชื่อ, URL
อินสแตนซ์	<info> <name>{1,1}</name> <description>{0,1}</description> <url>{0,1}</url> </info>
แหล่งที่มา	<xs:element name="info" type="Info" minOccurs="0"> <xs:annotation> <xs:documentation>Textual information about the slice.</xs:documentation> </xs:annotation> </xs:element>

องค์ประกอบ: ส่วน/มิติข้อมูล

เนมสเปซ	http://schemas.google.com/dspl/2010
แผนภาพ
ประเภท	SliceConceptRef
พร็อพเพอร์ตี้	เนื้อหา: ซับซ้อน maxOccurs: ไร้ขอบเขต
Attributes	QName ประเภท คงที่ ค่าเริ่มต้น ใช้ หมายเหตุ concept xs:QName จำเป็น แนวคิดที่มิติข้อมูลหรือเมตริกสอดคล้องกัน เป็น
แหล่งที่มา	<xs:element name="dimension" type="SliceConceptRef" maxOccurs="unbounded"/>

องค์ประกอบ: ส่วนแบ่ง / เมตริก

เนมสเปซ	http://schemas.google.com/dspl/2010
แผนภาพ
ประเภท	SliceConceptRef
พร็อพเพอร์ตี้	เนื้อหา: ซับซ้อน maxOccurs: ไร้ขอบเขต
Attributes	QName ประเภท คงที่ ค่าเริ่มต้น ใช้ หมายเหตุ แนวคิด xs:QName จำเป็น แนวคิดที่มิติข้อมูลหรือเมตริกสอดคล้องกัน เป็น
แหล่งที่มา	<xs:element name="metric" type="SliceConceptRef" maxOccurs="unbounded"/>

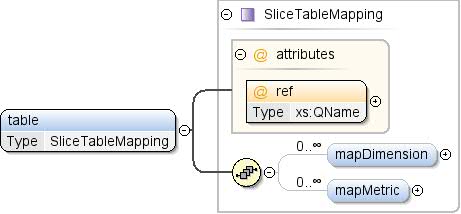

องค์ประกอบ: ส่วนแบ่ง / ตาราง

เนมสเปซ	http://schemas.google.com/dspl/2010
คำอธิบายประกอบ	การแมปกับตารางที่สามารถรวมข้อมูลสไลซ์ได้ เข้าถึงได้
แผนภาพ
ประเภท	SliceTableMapping
พร็อพเพอร์ตี้	เนื้อหา: ซับซ้อน
รุ่น	mapDimension* , mapMetric*
เด็ก	mapDimension, mapMetric
อินสแตนซ์	<table ref=""> <mapDimension concept="" toColumn="">{0,unbounded}</mapDimension> <mapMetric concept="" toColumn="">{0,unbounded}</mapMetric> </table>
Attributes	QName ประเภท คงที่ ค่าเริ่มต้น ใช้ หมายเหตุ อ้างอิง xs:QName จำเป็น ตัวระบุของตารางที่มีข้อมูลสำหรับ ของส่วนนั้นๆ
แหล่งที่มา	<xs:element name="table" type="SliceTableMapping"> <xs:annotation> <xs:documentation>A mapping to a table where the slice data can be accessed.</xs:documentation> </xs:annotation> </xs:element>

ประเภทที่ซับซ้อน: ส่วนแบ่ง

เนมสเปซ	http://schemas.google.com/dspl/2010
คำอธิบายประกอบ	สไลซ์อธิบายชุดแนวคิดที่ว่าข้อมูลใด มีอยู่ เมตริกคือแนวคิดที่ให้ค่า ส่วนมิติข้อมูล คือแนวคิดที่ใช้ในการเข้าถึงค่าเหล่านี้ ยิ่งไปกว่านั้น เป็นคีย์หลักสำหรับข้อมูลของสไลซ์ นั่นคือสำหรับ ชุดค่าผสมของค่าของมิติข้อมูล มีข้อมูลมากที่สุด 1 แถวใน ส่วนแบ่ง ส่วนแบ่งในชุดข้อมูลต้องเป็นไปตามข้อกำหนดต่อไปนี้ มิติข้อมูลหรือเมตริก 2 รายการในส่วนแบ่งหนึ่งๆ ต้องไม่อ้างอิงถึงแนวคิดเดียวกัน - ชุดข้อมูล 2 ส่วนต้องไม่มีมิติข้อมูลเดียวกัน ของ Google
แผนภาพ
ใช้โดย	องค์ประกอบ dspl/slices/slice
รุ่น	info{0,1} , dimension+ , metric+ , ตาราง
เด็ก	มิติข้อมูล ข้อมูล เมตริก ตาราง
Attributes	QName ประเภท คงที่ ค่าเริ่มต้น ใช้ หมายเหตุ id รหัส จำเป็น ตัวระบุที่ไม่ซ้ำกันของสไลซ์
แหล่งที่มา	<xs:complexType name="Slice"> <xs:annotation> <xs:documentation>A slice describes a combination of concepts for which data exists. Metrics are the concepts that provide values, while dimensions are the concepts used to access these values. More precisely, the dimensions are a primary key for the data of the slice. That is, for any combination of values of the dimensions, there is at most one data row in the slice. Slices in a dataset must follow the following requirements: - No two dimensions or metrics in a slice may refer to the same concept. - No two slices in the dataset may have the same dimensions and metrics.</xs:documentation> </xs:annotation> <xs:sequence> <xs:element name="info" type="Info" minOccurs="0"> <xs:annotation> <xs:documentation>Textual information about the slice.</xs:documentation> </xs:annotation> </xs:element> <xs:element name="dimension" type="SliceConceptRef" maxOccurs="unbounded"/> <xs:element name="metric" type="SliceConceptRef" maxOccurs="unbounded"/> <xs:element name="table" type="SliceTableMapping"> <xs:annotation> <xs:documentation>A mapping to a table where the slice data can be accessed.</xs:documentation> </xs:annotation> </xs:element> </xs:sequence> <xs:attribute name="id" type="Id" use="required"> <xs:annotation> <xs:documentation>The unique identifier of the slice.</xs:documentation> </xs:annotation> </xs:attribute> </xs:complexType>

แอตทริบิวต์: Slice / @id

เนมสเปซ	ไม่มีเนมสเปซ
คำอธิบายประกอบ	ตัวระบุที่ไม่ซ้ำกันของสไลซ์
ประเภท	รหัส
พร็อพเพอร์ตี้	ใช้: จำเป็น
ข้อมูลประกอบ	maxLength 64
ใช้โดย	ประเภทที่ซับซ้อน สไลซ์
แหล่งที่มา	<xs:attribute name="id" type="Id" use="required"> <xs:annotation> <xs:documentation>The unique identifier of the slice.</xs:documentation> </xs:annotation> </xs:attribute>
