姿勢分類選項

有了 ML Kit Pose Detection API，您可以解讀有意義的解釋。 檢視不同身體部位的相對位置。這個頁面 以上示範了幾項範例

使用 k-NN 演算法進行姿勢分類和重複計數

健身追蹤是最常用姿勢偵測姿勢之一。 打造可辨識特定健身姿勢和次數的姿勢分類器 重複出現對開發人員來說並不是件容易的事。

本節會說明我們如何建構自訂姿勢 使用 MediaPipe Colab 分類類別，以及 示範可用分類器在 ML Kit 範例應用程式中

如果你不熟悉 Google Colaboratory，請參閱 簡介指南。

為了辨識姿勢，我們使用 k-nearest 鄰居演算法 (k-NN) 很簡單， 而且易於上手演算法會根據 訓練集中內最接近的樣本

請按照下列步驟建構並訓練辨識工具：

1. 收集圖片樣本

我們從多種來源蒐集目標運動的圖片樣本。三 為每項運動選擇數百張圖片，例如「向上」和「down」位置 。請務必收集涵蓋不同鏡頭的樣本 角度、環境條件、身體形狀和運動變化版本。

圖 1.上下伏地挺身姿勢

2. 對範例圖片執行姿勢偵測

這樣會產生一組姿勢地標，可用於訓練。我們並非 偵測自己的姿勢，因為我們會訓練模型 自己的模型

我們為自訂姿勢分類選擇的 k-NN 演算法需要 每個樣本的特徵向量表示法 尋找兩個向量之間的距離，以尋找最接近姿勢樣本的目標。 這意味著我們必須轉換剛剛取得的姿勢地標。

如要將姿勢地標轉換成特徵向量，我們會使用成對的距離 預先定義的姿勢接合清單之間的差異，例如手腕與 肩膀、腳踝和臀部，以及左右手腕。由於圖片是 我們可以將姿勢正規化，讓身體大小和垂直軀幹相同 才能轉換地標。

3. 訓練模型並計算重複次數

我們使用 MediaPipe Colab 存取分類器的程式碼， 來訓練模型

為計算重複次數，我們使用其他 Colab 演算法監控 做出目標排名門檻例如：

  • 當「往下」機率分佈pose 類別通過特定門檻 第一次測量時，演算法會標示「向下」就會輸入 pose 類別
  • 如果機率下降到門檻以下，演算法會標記 「向下」pose 類別退出，並增加計數器。
圖 2.重複計數範例

4. 與 ML Kit 快速入門導覽課程應用程式整合

Colab 產生的 CSV 檔案可填入你的所有姿勢 樣本。本節將說明如何整合 CSV 檔案與 使用 ML Kit Android 快速入門導覽課程應用程式，查看即時自訂姿勢分類。

嘗試在快速入門導覽課程應用程式中，使用帶有範例的姿勢分類

新增自己的 CSV

  • 將 CSV 檔案新增至應用程式的素材資源資料夾。
  • 在「PoseClassifierProcessor」PoseClassifierProcessor中 請更新 POSE_SAMPLES_FILE 和 POSE_CLASSES 變數，使其與您的 CSV 檔案和姿勢範例
  • 建構並執行應用程式。

請注意，如果樣本數量不足，這項分類功能可能就無法發揮最佳成效。 一般來說，每個姿勢類別都需要大約 100 個樣本。

歡迎前往 MediaPipe Colab 瞭解詳情並自行試用。 和 MediaPipe 分類指南。

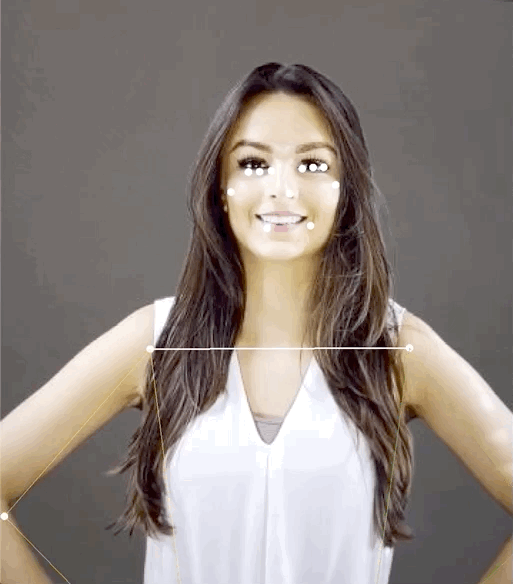

計算地標距離來辨識簡單的手勢

當兩個以上的地標相鄰時， 辨識手勢例如以單指或多指 一隻手靠近鼻子的地標，因此你可以推測使用者 可能碰到臉的孩子

圖 3.解讀姿勢

以角度經驗法則辨識瑜珈姿勢

您可以計算不同關節的角度，找出瑜珈姿勢。適用對象 例如，下方的圖 2 顯示戰士 II 瑜珈姿勢。近似角度 識別這種姿態的寫法如下：

圖 4.將姿勢拆分為不同角度

這種姿勢可以描述為以下概略身體的組合 半角：

  • 兩個肩帶的 90 度角
  • 雙肘同時保持在 180 度
  • 90 度角，前腿和腰部
  • 後方膝蓋的 180 度角
  • 135 度角腰帶

您可以使用姿勢地標來計算這些角度。例如 右前腿和腰部是指從右側線條之間的角度 從右臀部到右膝。

計算出確定姿勢所需的所有角度後，就可以查看 看看是否有相符項目，這樣您已認出該姿勢。

以下程式碼片段示範如何使用 X 和 Y 座標 計算兩個身體部位的角度。這種分類方式 有一些限制只檢查 X 和 Y 的計算角度會有所差異 根據拍攝目標和相機之間的視角進行調整。您將會取得 最好能呈現水平、正向、頭頂上的圖像，以獲得最佳效果。你也可以 請嘗試使用 Z 座標 看看它是否對您的用途有幫助

在 Android 上計算地標角度

以下方法會計算任一三個點之間的角度 地標。可確保傳回的角度介於 0 到 180 度。

Kotlin

fun getAngle(firstPoint: PoseLandmark, midPoint: PoseLandmark, lastPoint: PoseLandmark): Double {
        var result = Math.toDegrees(atan2(lastPoint.getPosition().y - midPoint.getPosition().y,
                lastPoint.getPosition().x - midPoint.getPosition().x)
                - atan2(firstPoint.getPosition().y - midPoint.getPosition().y,
                firstPoint.getPosition().x - midPoint.getPosition().x))
        result = Math.abs(result) // Angle should never be negative
        if (result > 180) {
            result = 360.0 - result // Always get the acute representation of the angle
        }
        return result
    }

Java

static double getAngle(PoseLandmark firstPoint, PoseLandmark midPoint, PoseLandmark lastPoint) {
  double result =
        Math.toDegrees(
            atan2(lastPoint.getPosition().y - midPoint.getPosition().y,
                      lastPoint.getPosition().x - midPoint.getPosition().x)
                - atan2(firstPoint.getPosition().y - midPoint.getPosition().y,
                      firstPoint.getPosition().x - midPoint.getPosition().x));
  result = Math.abs(result); // Angle should never be negative
  if (result > 180) {
      result = (360.0 - result); // Always get the acute representation of the angle
  }
  return result;
}

計算右側角角度的方式如下：

Kotlin

val rightHipAngle = getAngle(
                pose.getPoseLandmark(PoseLandmark.Type.RIGHT_SHOULDER),
                pose.getPoseLandmark(PoseLandmark.Type.RIGHT_HIP),
                pose.getPoseLandmark(PoseLandmark.Type.RIGHT_KNEE))

Java

double rightHipAngle = getAngle(
                pose.getPoseLandmark(PoseLandmark.Type.RIGHT_SHOULDER),
                pose.getPoseLandmark(PoseLandmark.Type.RIGHT_HIP),
                pose.getPoseLandmark(PoseLandmark.Type.RIGHT_KNEE));

在 iOS 上計算地標角度

以下方法會計算任一三個點之間的角度 地標。可確保傳回的角度介於 0 到 180 度。

Swift

func angle(
      firstLandmark: PoseLandmark,
      midLandmark: PoseLandmark,
      lastLandmark: PoseLandmark
  ) -> CGFloat {
      let radians: CGFloat =
          atan2(lastLandmark.position.y - midLandmark.position.y,
                    lastLandmark.position.x - midLandmark.position.x) -
            atan2(firstLandmark.position.y - midLandmark.position.y,
                    firstLandmark.position.x - midLandmark.position.x)
      var degrees = radians * 180.0 / .pi
      degrees = abs(degrees) // Angle should never be negative
      if degrees > 180.0 {
          degrees = 360.0 - degrees // Always get the acute representation of the angle
      }
      return degrees
  }

Objective-C

(CGFloat)angleFromFirstLandmark:(MLKPoseLandmark *)firstLandmark
                      midLandmark:(MLKPoseLandmark *)midLandmark
                     lastLandmark:(MLKPoseLandmark *)lastLandmark {
    CGFloat radians = atan2(lastLandmark.position.y - midLandmark.position.y,
                            lastLandmark.position.x - midLandmark.position.x) -
                      atan2(firstLandmark.position.y - midLandmark.position.y,
                            firstLandmark.position.x - midLandmark.position.x);
    CGFloat degrees = radians * 180.0 / M_PI;
    degrees = fabs(degrees); // Angle should never be negative
    if (degrees > 180.0) {
        degrees = 360.0 - degrees; // Always get the acute representation of the angle
    }
    return degrees;
}

計算右側角角度的方式如下：

Swift

let rightHipAngle = angle(
      firstLandmark: pose.landmark(ofType: .rightShoulder),
      midLandmark: pose.landmark(ofType: .rightHip),
      lastLandmark: pose.landmark(ofType: .rightKnee))

Objective-C

CGFloat rightHipAngle =
    [self angleFromFirstLandmark:[pose landmarkOfType:MLKPoseLandmarkTypeRightShoulder]
                     midLandmark:[pose landmarkOfType:MLKPoseLandmarkTypeRightHip]
                    lastLandmark:[pose landmarkOfType:MLKPoseLandmarkTypeRightKnee]];
