MDC-103 Android: עיצוב חומרים עם צבע, גובה וסוג (Kotlin)

רכיבי Material ‏ (MDC) עוזרים למפתחים להטמיע את Material Design. ‫MDC נוצר על ידי צוות של מהנדסים ומעצבי UX ב-Google, והוא כולל עשרות רכיבי ממשק משתמש יפים ופונקציונליים. הוא זמין ל-Android, ל-iOS, לאינטרנט ול-Flutter.

material.io/develop

ב-codelabs‏ MDC-101 ו-MDC-102, השתמשתם ב-Material Components‏ (MDC) כדי לבנות את הבסיס של אפליקציה בשם Shrine, אפליקציית מסחר אלקטרוני שמוכרת בגדים ומוצרים לבית. האפליקציה הזו מכילה תהליך שימוש שמתחיל במסך כניסה ומעביר את המשתמש למסך הבית שבו מוצגים מוצרים.

ההרחבה האחרונה של Material Design מעניקה למעצבים ולמפתחים גמישות רבה יותר להביע את מותג המוצר שלהם. מעכשיו אפשר להשתמש ב-MDC כדי להתאים אישית את Shrine ולשקף את הסגנון הייחודי שלו.

מה תפַתחו

ב-codelab הזה, תתאימו אישית את Shrine כך שישקף את המותג שלו באמצעות:

צבע
טיפוגרפיה
גובה
פריסה

רכיבים ומערכות משנה של MDC Android שנעשה בהם שימוש ב-codelab הזה:

עיצובים
טיפוגרפיה
גובה

מה צריך להכין

ידע בסיסי בפיתוח ל-Android
‫Android Studio (אם עדיין לא הורדתם אותו, אפשר להוריד אותו כאן)
אמולטור או מכשיר Android (זמינים דרך Android Studio)
קוד לדוגמה (ראו השלב הבא)

מה רמת הניסיון שלך בפיתוח אפליקציות ל-Android?

מתחילים

ביניים

מומחים

המשך מ-MDC-102?

אם השלמתם את MDC-102, הקוד שלכם אמור להיות מוכן לשימוש ב-codelab הזה. אפשר לדלג לשלב 3: שינוי הצבע.

הורדת אפליקציית ה-Codelab לתחילת הדרך

הורדת אפליקציית Starter

אפליקציית המתחילים נמצאת בספרייה material-components-android-codelabs-103-starter/kotlin. חשוב לוודא שאתם נמצאים בספרייה cd לפני שמתחילים.

...או לשכפל אותו מ-GitHub

כדי לשכפל את ה-Codelab הזה מ-GitHub, מריצים את הפקודות הבאות:

git clone https://github.com/material-components/material-components-android-codelabs
cd material-components-android-codelabs/
git checkout 103-starter

טעינת קוד ההתחלה ב-Android Studio

אחרי שאשף ההגדרה מסתיים ומוצג החלון Welcome to Android Studio (ברוכים הבאים ל-Android Studio), לוחצים על Open an existing Android Studio project (פתיחת פרויקט קיים של Android Studio). עוברים אל הספרייה שבה התקנתם את קוד הדוגמה ובוחרים באפשרות kotlin -> shrine (או מחפשים במחשב את shrine) כדי לפתוח את פרויקט המשלוח.
מחכים כמה רגעים עד ש-Android Studio יבנה ויסנכרן את הפרויקט, כפי שמוצג על ידי אינדיקטורים של פעילות לאורך החלק התחתון של חלון Android Studio.
בשלב הזה, יכול להיות ש-Android Studio יציג שגיאות build כי חסר לכם Android SDK או כלי build, כמו השגיאה שמוצגת למטה. פועלים לפי ההוראות ב-Android Studio כדי להתקין או לעדכן את הרכיבים האלה ולסנכרן את הפרויקט.

הוספת יחסי תלות בפרויקט

בפרויקט צריכה להיות תלות ב-MDC Android support library. התלות הזו אמורה כבר להופיע בקוד לדוגמה שהורדתם, אבל מומלץ לבצע את השלבים הבאים כדי לוודא זאת.

עוברים לקובץ build.gradle של המודול app ומוודאים שהבלוק dependencies כולל תלות ב-MDC Android:

api 'com.google.android.material:material:1.1.0-alpha06'

(אופציונלי) אם צריך, עורכים את הקובץ build.gradle כדי להוסיף את התלויות הבאות ומסנכרנים את הפרויקט.

dependencies {
    api 'com.google.android.material:material:1.1.0-alpha06'
    implementation 'androidx.legacy:legacy-support-v4:1.0.0'
    implementation 'com.android.volley:volley:1.1.1'
    implementation 'com.google.code.gson:gson:2.8.5'
    implementation "org.jetbrains.kotlin:kotlin-stdlib-jdk7:1.3.21"
    testImplementation 'junit:junit:4.12'
    androidTestImplementation 'androidx.test:core:1.1.0'
    androidTestImplementation 'androidx.test.ext:junit:1.1.0'
    androidTestImplementation 'androidx.test:runner:1.2.0-alpha05'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.2.0-alpha05'
}

הפעלת אפליקציית המתחילים

מוודאים שהגדרת ה-build שמופיעה מימין ללחצן ההפעלה היא app.
לוחצים על הלחצן הירוק Run / Play כדי ליצור ולהריץ את האפליקציה.
בחלון Select Deployment Target (בחירת יעד הפריסה), אם כבר מופיע מכשיר Android ברשימת המכשירים הזמינים, אפשר לדלג אל שלב 8. אם לא, לוחצים על יצירת מכשיר וירטואלי חדש.
במסך Select Hardware (בחירת חומרה), בוחרים מכשיר טלפון, כמו Pixel 2, ואז לוחצים על Next (הבא).
במסך System Image, בוחרים גרסת Android עדכנית, רצוי רמת ה-API הגבוהה ביותר. אם היא לא מותקנת, לוחצים על הקישור הורדה שמוצג ומשלימים את ההורדה.
לוחצים על הבא.
במסך Android Virtual Device (AVD) , משאירים את ההגדרות כמו שהן ולוחצים על Finish (סיום).
בוחרים מכשיר Android מתיבת הדו-שיח של יעד הפריסה.
לוחצים על אישור.
‫Android Studio בונה את האפליקציה, פורס אותה ופותח אותה באופן אוטומטי במכשיר היעד.

הצלחת! אמור להופיע דף הכניסה של Shrine במכשיר או באמולטור. כשלוחצים על 'הבא', מופיע דף הבית של Shrine עם סרגל אפליקציות בחלק העליון ורשת של תמונות מוצרים מתחתיו.

כדי להתאים את סרגל האפליקציות העליון למותג Shrine, נשנה את הצבע, הגובה והטיפוגרפיה שלו.

ערכת הצבעים הזו נוצרה על ידי מעצב עם צבעים מותאמים אישית (כפי שמוצג בתמונה שלמטה). הוא מכיל צבעים שנבחרו מהמותג של Shrine והוחלו על הכלי Material Theme Editor, שהרחיב אותם כדי ליצור פלטה מלאה יותר. (הצבעים האלה לא נלקחו מלוחות הצבעים של Material משנת 2014).

ב-Material Theme Editor, הצבעים מאורגנים בגוונים שמסומנים במספרים, כולל התוויות 50, 100, 200 ועד 900 של כל צבע. הערכה Shrine משתמשת רק בגוונים 50,‏ 100 ו-300 מלוח הצבעים הוורוד ובגוון 900 מלוח הצבעים החום.

נשנה את הצבע של סרגל האפליקציות העליון כך שיתאים לערכת הצבעים הזו.

הגדרת colorPrimaryDark ו-colorAccent

ב-colors.xml, משנים את השורות הבאות. מאפיין colorAccent קובע את הצבע של סרגל האפליקציות העליון, בין היתר, ומאפיין colorPrimaryDark קובע את הצבע של סרגל הסטטוס.

colors.xml

<color name="colorPrimaryDark">#FBB8AC</color>
<color name="colorAccent">#FEDBD0</color>

כדי להשתמש בסמלים כהים בשורת הסטטוס, מוסיפים את הקוד הבא ל-Theme.Shrine, עיצוב האפליקציה של Shrine:

styles.xml

<item name="android:windowLightStatusBar" tools:targetApi="m">true</item>

<resources xmlns:tools="http://schemas.android.com/tools">

התגים colors.xml ו-styles.xml אמורים להיראות כך:

colors.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
   <color name="colorPrimary">#E0E0E0</color>
   <color name="colorPrimaryDark">#FBB8AC</color>
   <color name="colorAccent">#FEDBD0</color>
   <color name="toolbarIconColor">#FFFFFF</color>
   <color name="loginPageBackgroundColor">#FFFFFF</color>
   <color name="productGridBackgroundColor">#FFFFFF</color>
</resources>

styles.xml

<resources xmlns:android="http://schemas.android.com/tools">

   <!-- Base application theme. -->
   <style name="Theme.Shrine" parent="Theme.MaterialComponents.Light.NoActionBar">
       <!-- Customize your theme here. -->
       <item name="colorPrimary">@color/colorPrimary</item>
       <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
       <item name="colorAccent">@color/colorAccent</item>
       <item name="android:windowLightStatusBar" tools:targetApi="m">true</item>
   </style>

   <style name="Widget.Shrine.Toolbar" parent="Widget.AppCompat.Toolbar">
       <item name="android:background">?attr/colorAccent</item>
       <item name="android:theme">@style/ThemeOverlay.AppCompat.Dark.ActionBar</item>
       <item name="popupTheme">@style/ThemeOverlay.AppCompat.Light</item>
   </style>

</resources>

ב-colors.xml, מוסיפים קבוצת משאבי צבע חדשה textColorPrimary ל-#442C2E, ומעדכנים את מאפיין toolbarIconColor כך שיפנה לצבע textColorPrimary.

מעדכנים את הקובץ styles.xml כדי להגדיר את

המאפיין textColorPrimary צבע שהגדרנו.

עוד דבר אחד: מגדירים את המאפיין android:theme בסגנון Widget.Shrine.Toolbar לערך Theme.Shrine.

התגים colors.xml ו-styles.xml אמורים להיראות כך:

colors.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
   <color name="colorPrimary">#E0E0E0</color>
   <color name="colorPrimaryDark">#FBB8AC</color>
   <color name="colorAccent">#FEDBD0</color>
   <color name="textColorPrimary">#442C2E</color>
   <color name="toolbarIconColor">@color/textColorPrimary</color>
   <color name="loginPageBackgroundColor">#FFFFFF</color>
   <color name="productGridBackgroundColor">#FFFFFF</color>
</resources>

styles.xml

<resources xmlns:android="http://schemas.android.com/tools">

   <!-- Base application theme. -->
   <style name="Theme.Shrine" parent="Theme.MaterialComponents.Light.NoActionBar">
       <!-- Customize your theme here. -->
       <item name="colorPrimary">@color/colorPrimary</item>
       <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
       <item name="colorAccent">@color/colorAccent</item>
       <item name="android:windowLightStatusBar" tools:targetApi="m">true</item>
       <item name="android:textColorPrimary">@color/textColorPrimary</item>
   </style>

   <style name="Widget.Shrine.Toolbar" parent="Widget.AppCompat.Toolbar">
       <item name="android:background">?attr/colorAccent</item>
       <item name="android:theme">@style/Theme.Shrine</item>
       <item name="popupTheme">@style/ThemeOverlay.AppCompat.Light</item>
   </style>

</resources>

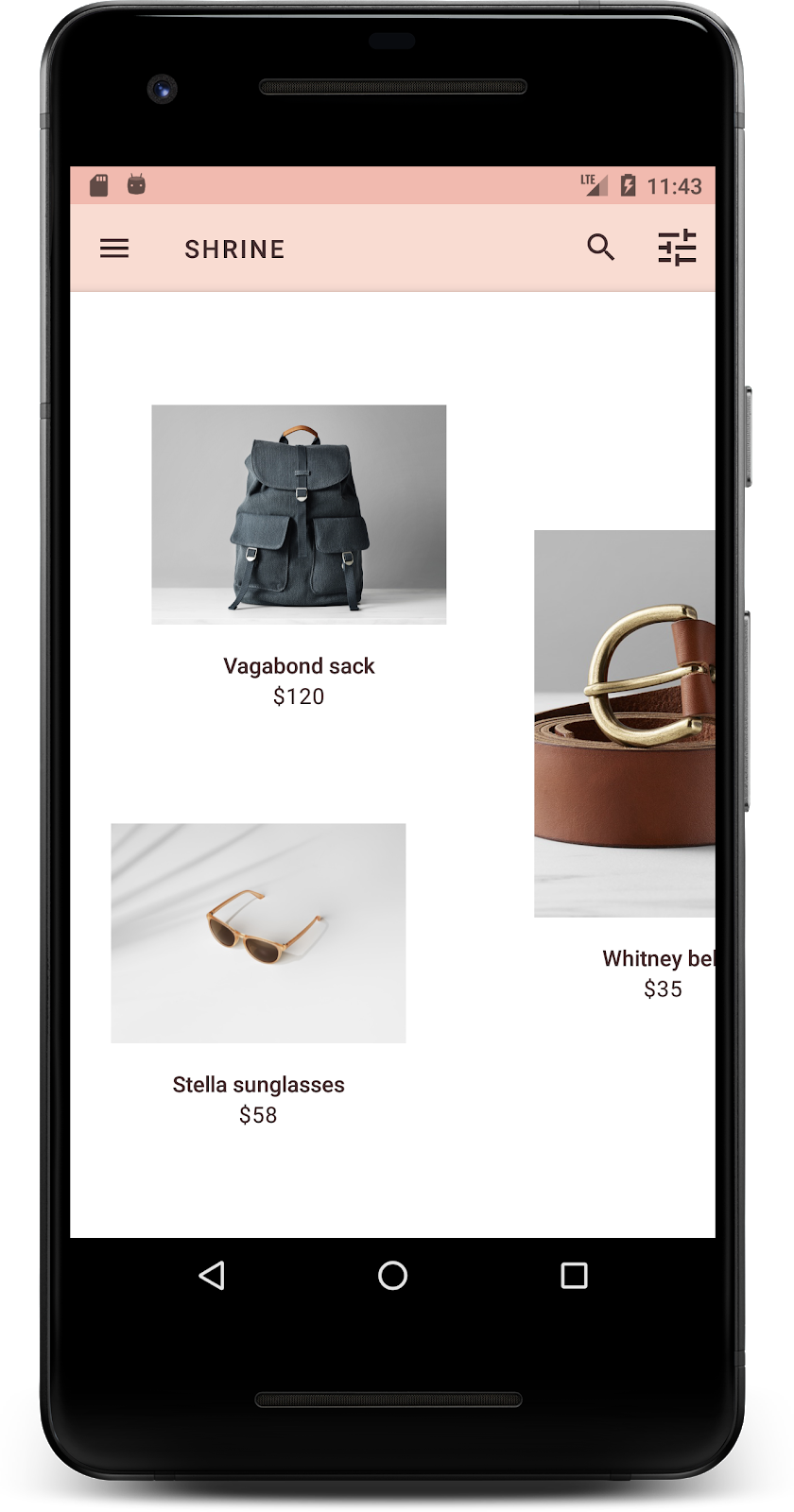

מבצעים build והרצה. רשת המוצרים שלכם אמורה להיראות כך:

נשנה את הסגנון של מסך הכניסה כך שיתאים לערכת הצבעים שלנו.

עיצוב שדות הטקסט

נשנה את שדות הזנת הטקסט בדף הכניסה כך שיוצגו עם קו מתאר, ונשתמש בצבעים טובים יותר לפריסה.

מוסיפים את משאב הצבע הבא לקובץ colors.xml:

colors.xml

<color name="textInputOutlineColor">#FBB8AC</color>

מוסיפים שני סגנונות חדשים בקובץ styles.xml:

styles.xml

<style name="Widget.Shrine.TextInputLayout" parent="Widget.MaterialComponents.TextInputLayout.OutlinedBox">
   <item name="hintTextAppearance">@style/TextAppearance.Shrine.TextInputLayout.HintText</item>
   <item name="hintTextColor">@color/textColorPrimary</item>
   <item name="android:paddingBottom">8dp</item>
   <item name="boxStrokeColor">@color/textInputOutlineColor</item>
</style>

<style name="TextAppearance.Shrine.TextInputLayout.HintText" parent="TextAppearance.MaterialComponents.Subtitle2">
   <item name="android:textColor">?android:attr/textColorPrimary</item>
</style>

לבסוף, מגדירים את מאפיין הסגנון בשני רכיבי ה-XML‏ TextInputLayout ב-shr_login_fragment.xml לסגנון החדש:

shr_login_fragment.xml

<com.google.android.material.textfield.TextInputLayout
   style="@style/Widget.Shrine.TextInputLayout"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:hint="@string/shr_hint_username">

   <com.google.android.material.textfield.TextInputEditText
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:inputType="text"
       android:maxLines="1" />
</com.google.android.material.textfield.TextInputLayout>

<com.google.android.material.textfield.TextInputLayout
   android:id="@+id/password_text_input"
   style="@style/Widget.Shrine.TextInputLayout"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:hint="@string/shr_hint_password"
   app:errorEnabled="true">

   <com.google.android.material.textfield.TextInputEditText
       android:id="@+id/password_edit_text"
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:inputType="textPassword" />
</com.google.android.material.textfield.TextInputLayout>

עיצוב הצבעים של הכפתורים

לבסוף, מעצבים את הצבעים של הלחצנים בדף הכניסה. מוסיפים את הסגנונות הבאים לקובץ styles.xml:

styles.xml

<style name="Widget.Shrine.Button" parent="Widget.MaterialComponents.Button">
   <item name="android:textColor">?android:attr/textColorPrimary</item>
   <item name="backgroundTint">?attr/colorPrimaryDark</item>
</style>

<style name="Widget.Shrine.Button.TextButton" parent="Widget.MaterialComponents.Button.TextButton">
   <item name="android:textColor">?android:attr/textColorPrimary</item>
</style>

הסגנון Widget.Shrine.Button הוא הרחבה של סגנון ברירת המחדל MaterialButton, והוא משנה את צבע הטקסט ואת גוון הרקע של הלחצן. ‫Widget.Shrine.Button.TextButton extends from the default text MaterialButton style, and changes just the text color.

מגדירים את הסגנון Widget.Shrine.Button ללחצן 'הבא' ואת הסגנון Widget.Shrine.Button.TextButton ללחצן 'ביטול' באופן הבא:

shr_login_fragment.xml

<RelativeLayout
   android:layout_width="match_parent"
   android:layout_height="wrap_content">

   <com.google.android.material.button.MaterialButton
       android:id="@+id/next_button"
       style="@style/Widget.Shrine.Button"
       android:layout_width="wrap_content"
       android:layout_height="wrap_content"
       android:layout_alignParentEnd="true"
       android:layout_alignParentRight="true"
       android:text="@string/shr_button_next" />

   <com.google.android.material.button.MaterialButton
       android:id="@+id/cancel_button"
       style="@style/Widget.Shrine.Button.TextButton"
       android:layout_width="wrap_content"
       android:layout_height="wrap_content"
       android:layout_marginEnd="12dp"
       android:layout_marginRight="12dp"
       android:layout_toStartOf="@id/next_button"
       android:layout_toLeftOf="@id/next_button"
       android:text="@string/shr_button_cancel" />

</RelativeLayout>

עדכון הצבע של הלוגו של Shrine בדף הכניסה. לשם כך צריך לבצע שינוי קטן בפריט הגרפי הווקטורי שניתן לשרטוט, shr_logo.xml. פותחים את קובץ ה-drawable ומשנים את המאפיין android:fillAlpha ל-1. ה-drawable אמור להיראות כך:

shr_logo.xml

<vector xmlns:android="http://schemas.android.com/apk/res/android"
   android:width="149dp"
   android:height="152dp"
   android:tint="?attr/colorControlNormal"
   android:viewportWidth="149"
   android:viewportHeight="152">
   <path
       android:fillAlpha="1"
       android:fillColor="#DADCE0"
       android:fillType="evenOdd"
       android:pathData="M42.262,0L0,38.653L74.489,151.994L148.977,38.653L106.723,0M46.568,11.11L21.554,33.998L99.007,33.998L99.007,11.11L46.568,11.11ZM110.125,18.174L110.125,33.998L127.416,33.998L110.125,18.174ZM80.048,45.116L80.048,123.296L131.426,45.116L80.048,45.116ZM17.551,45.116L33.976,70.101L68.93,70.101L68.93,45.116L17.551,45.116ZM41.284,81.219L68.93,123.296L68.93,81.219L41.284,81.219Z"
       android:strokeWidth="1"
       android:strokeAlpha="0.4"
       android:strokeColor="#00000000" />
</vector>

לאחר מכן, מגדירים את המאפיין android:tint בלוגו <ImageView> ב-shr_login_fragment.xml לערך ?android:attr/textColorPrimary, באופן הבא:

shr_login_fragment.xml

<ImageView
   android:layout_width="64dp"
   android:layout_height="64dp"
   android:layout_gravity="center_horizontal"
   android:layout_marginTop="48dp"
   android:layout_marginBottom="16dp"
   android:tint="?android:attr/textColorPrimary"
   app:srcCompat="@drawable/shr_logo" />

מבצעים build והרצה. מסך הכניסה שלכם אמור להיראות כך:

בנוסף לשינויים בצבעים, המעצב נתן לכם גם טיפוגרפיה ספציפית לשימוש באתר. בואו נוסיף את זה גם לסרגל האפליקציות העליון.

הגדרת סגנון לסרגל האפליקציות העליון

מעצבים את המראה של הטקסט בסרגל האפליקציות העליון בהתאם למפרט שסיפק המעצב. מוסיפים את סגנון מראה הטקסט הבא ל-styles.xml, ומגדירים את המאפיין titleTextAppearance כך שיפנה לסגנון הזה בסגנון Widget.Shrine.Toolbar.

styles.xml

<style name="Widget.Shrine.Toolbar" parent="Widget.AppCompat.Toolbar">
   <item name="android:background">?attr/colorAccent</item>
   <item name="android:theme">@style/Theme.Shrine</item>
   <item name="popupTheme">@style/ThemeOverlay.AppCompat.Light</item>
   <item name="titleTextAppearance">@style/TextAppearance.Shrine.Toolbar</item>
</style>

<style name="TextAppearance.Shrine.Toolbar" parent="TextAppearance.MaterialComponents.Button">
   <item name="android:textSize">16sp</item>
</style>

התגים colors.xml ו-styles.xml אמורים להיראות כך:

colors.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
   <color name="colorPrimary">#E0E0E0</color>
   <color name="colorPrimaryDark">#FBB8AC</color>
   <color name="colorAccent">#FEDBD0</color>
   <color name="textColorPrimary">#442C2E</color>
   <color name="toolbarIconColor">@color/textColorPrimary</color>
   <color name="loginPageBackgroundColor">#FFFFFF</color>
   <color name="productGridBackgroundColor">#FFFFFF</color>
   <color name="textInputOutlineColor">#FBB8AC</color>
</resources>

styles.xml

<resources xmlns:android="http://schemas.android.com/tools">

   <!-- Base application theme. -->
   <style name="Theme.Shrine" parent="Theme.MaterialComponents.Light.NoActionBar">
       <!-- Customize your theme here. -->
       <item name="colorPrimary">@color/colorPrimary</item>
       <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
       <item name="colorAccent">@color/colorAccent</item>
       <item name="android:windowLightStatusBar" tools:targetApi="m">true</item>
       <item name="android:textColorPrimary">@color/textColorPrimary</item>
   </style>

   <style name="Widget.Shrine.TextInputLayout" parent="Widget.MaterialComponents.TextInputLayout.OutlinedBox">
       <item name="hintTextAppearance">@style/TextAppearance.Shrine.TextInputLayout.HintText</item>
       <item name="hintTextColor">@color/textColorPrimary</item>
       <item name="android:paddingBottom">8dp</item>
       <item name="boxStrokeColor">@color/textInputOutlineColor</item>
   </style>

   <style name="TextAppearance.Shrine.TextInputLayout.HintText" parent="TextAppearance.MaterialComponents.Subtitle2">
       <item name="android:textColor">?android:attr/textColorPrimary</item>
   </style>

   <style name="Widget.Shrine.Button" parent="Widget.MaterialComponents.Button">
       <item name="android:textColor">?android:attr/textColorPrimary</item>
       <item name="backgroundTint">?attr/colorPrimaryDark</item>
   </style>

   <style name="Widget.Shrine.Button.TextButton" parent="Widget.MaterialComponents.Button.TextButton">
       <item name="android:textColor">?android:attr/textColorPrimary</item>
   </style>

   <style name="Widget.Shrine.Toolbar" parent="Widget.AppCompat.Toolbar">
       <item name="android:background">?attr/colorAccent</item>
       <item name="android:theme">@style/Theme.Shrine</item>
       <item name="popupTheme">@style/ThemeOverlay.AppCompat.Light</item>
       <item name="titleTextAppearance">@style/TextAppearance.Shrine.Toolbar</item>
   </style>

   <style name="TextAppearance.Shrine.Toolbar" parent="TextAppearance.MaterialComponents.Button">
       <item name="android:textSize">16sp</item>
   </style>

</resources>

הגדרת הסגנון של התוויות

אנחנו נעצב את התוויות של כרטיסי המוצרים כך שהטקסט ייראה כמו שצריך, והן יהיו מיושרות למרכז אופקית בתוך הכרטיס.

מעדכנים את הטיפוגרפיה של תווית הכותרת מ-textAppearanceHeadline6 ל-textAppearanceSubtitle2 באופן הבא:

shr_product_card.xml

<TextView
   android:id="@+id/product_title"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:text="@string/shr_product_title"
   android:textAppearance="?attr/textAppearanceSubtitle2" />

כדי למרכז את תוויות התמונות, משנים את התוויות <TextView>s ב-shr_product_card.xml כדי להגדיר את המאפיין android:textAlignment="center":

shr_product_card.xml

<LinearLayout
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:orientation="vertical"
   android:padding="16dp">

   <TextView
       android:id="@+id/product_title"
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:text="@string/shr_product_title"
       android:textAlignment="center"
       android:textAppearance="?attr/textAppearanceSubtitle2" />

   <TextView
       android:id="@+id/product_price"
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:text="@string/shr_product_description"
       android:textAlignment="center"
       android:textAppearance="?attr/textAppearanceBody2" />
</LinearLayout>

מבצעים build והרצה. מסך רשת המוצרים אמור להיראות כך:

נשנה את הטיפוגרפיה של מסך הכניסה כך שתתאים.

ב-styles.xml, מוסיפים את הסגנון הבא:

styles.xml

<style name="TextAppearance.Shrine.Title" parent="TextAppearance.MaterialComponents.Headline4">
   <item name="textAllCaps">true</item>
   <item name="android:textStyle">bold</item>
   <item name="android:textColor">?android:attr/textColorPrimary</item>
</style>

ב-shr_login_fragment.xml, מגדירים את הסגנון החדש לכותרת <TextView> 'SHRINE' (ומוחקים את המאפיינים textAllCaps ו-textSize שמופיעים שם):

shr_login_fragment.xml

<TextView
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:layout_gravity="center_horizontal"
   android:layout_marginBottom="132dp"
   android:text="@string/shr_app_name"
   android:textAppearance="@style/TextAppearance.Shrine.Title" />

מבצעים build והרצה. מסך הכניסה שלכם אמור להיראות כך:

אחרי שעיצבתם את הדף עם צבעים וטיפוגרפיה ספציפיים שמתאימים ל-Shrine, בואו נסתכל על הכרטיסים שבהם מוצגים המוצרים של Shrine. כרגע, הן מוצבות על משטח לבן מתחת לניווט באפליקציה. כדי למשוך תשומת לב למוצרים, כדאי להדגיש אותם יותר.

שינוי הגובה של רשת המוצרים

כדי שהתוכן ייראה כאילו הוא נמצא בגיליון שצף מעל סרגל האפליקציות העליון, משנים את הגבהים של סרגל האפליקציות העליון. מוסיפים את המאפיין app:elevation לרכיבי ה-XML של AppBarLayout ואת המאפיין android:elevation לרכיבי ה-XML של NestedScrollView ב-shr_product_grid_fragment.xml באופן הבא:

shr_product_grid_fragment.xml

<com.google.android.material.appbar.AppBarLayout
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   app:elevation="0dp">

   <androidx.appcompat.widget.Toolbar
       android:id="@+id/app_bar"
       style="@style/Widget.Shrine.Toolbar"
       android:layout_width="match_parent"
       android:layout_height="?attr/actionBarSize"
       app:navigationIcon="@drawable/shr_menu"
       app:title="@string/shr_app_name" />
</com.google.android.material.appbar.AppBarLayout>

<androidx.core.widget.NestedScrollView
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   android:layout_marginTop="56dp"
   android:background="@color/productGridBackgroundColor"
   android:elevation="8dp"
   android:paddingStart="@dimen/shr_product_grid_spacing"
   android:paddingEnd="@dimen/shr_product_grid_spacing"
   app:layout_behavior="@string/appbar_scrolling_view_behavior">

   <androidx.recyclerview.widget.RecyclerView
       android:id="@+id/recycler_view"
       android:layout_width="match_parent"
       android:layout_height="match_parent" />

</androidx.core.widget.NestedScrollView>

שינוי הגובה של הכרטיס (והצבע)

כדי לשנות את ההגבהה של כל כרטיס, משנים את הערך app:cardElevation ב-shr_product_card.xml מ-2dp ל-0dp. צריך לשנות גם את הערך של app:cardBackgroundColor ל-@android:color/transparent.

shr_product_card.xml

<com.google.android.material.card.MaterialCardView xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   app:cardBackgroundColor="@android:color/transparent"
   app:cardElevation="0dp"
   app:cardPreventCornerOverlap="true">

כדאי לנסות! שיניתם את הגובה של כל כרטיס בדף רשת המוצרים.

שינוי הגובה של הלחצן 'הבא'

ב-styles.xml, מוסיפים את המאפיין הבא לסגנון Widget.Shrine.Button:

styles.xml

<item name="android:stateListAnimator" tools:ignore="NewApi">
    @animator/shr_next_button_state_list_anim
</item>

הגדרת android:stateListAnimator בסגנון של Button גורמת ללחצן 'הבא' להשתמש באנימטור שסיפקנו.

מבצעים build והרצה. מסך הכניסה שלכם אמור להיראות כך:

נשנה את הפריסה כדי להציג את הכרטיסים ביחסי גובה-רוחב ובגדלים שונים, כך שכל כרטיס ייראה שונה מהאחרים.

שימוש במתאם RecyclerView מדורג

סיפקנו לכם מתאם RecyclerView חדש בחבילה staggeredgridlayout, שמציג פריסת כרטיסים מדורגת אסימטרית, שנועדה לגלילה אופקית. אתם יכולים לעיין בקוד הזה בעצמכם, אבל לא נסביר כאן איך הוא מיושם.

כדי להשתמש במתאם החדש הזה, צריך לשנות את השיטה onCreateView() ב-ProductGridFragment.kt. מחליפים את בלוק הקוד אחרי ההערה 'set up the RecyclerView' בקוד הבא:

ProductGridFragment.kt

// Set up the RecyclerView
view.recycler_view.setHasFixedSize(true)
val gridLayoutManager = GridLayoutManager(context, 2, RecyclerView.HORIZONTAL, false)
gridLayoutManager.spanSizeLookup = object : GridLayoutManager.SpanSizeLookup() {
   override fun getSpanSize(position: Int): Int {
       return if (position % 3 == 2) 2 else 1
   }
}
view.recycler_view.layoutManager = gridLayoutManager
val adapter = StaggeredProductCardRecyclerViewAdapter(
       ProductEntry.initProductEntryList(resources))
view.recycler_view.adapter = adapter
val largePadding = resources.getDimensionPixelSize(R.dimen.shr_staggered_product_grid_spacing_large)
val smallPadding = resources.getDimensionPixelSize(R.dimen.shr_staggered_product_grid_spacing_small)
view.recycler_view.addItemDecoration(ProductGridItemDecoration(largePadding, smallPadding))

בנוסף, נצטרך לבצע שינוי קטן ב-shr_product_grid_fragment.xml כדי להסיר את המרווחים הפנימיים מ-NestedScrollView, באופן הבא:

shr_product_grid_fragment.xml

<androidx.core.widget.NestedScrollView
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   android:layout_marginTop="56dp"
   android:background="@color/productGridBackgroundColor"
   app:layout_behavior="@string/appbar_scrolling_view_behavior"
   android:elevation="6dp">

בסוף, נשנה גם את הריווח הפנימי של הכרטיס בתוך RecyclerView על ידי שינוי ProductGridItemDecoration.kt. משנים את אמצעי התשלום getItemOffsets() באופן הבא:ProductGridItemDecoration.kt

ProductGridItemDecoration.kt

override fun getItemOffsets(outRect: Rect, view: View,
                           parent: RecyclerView, state: RecyclerView.State?) {
   outRect.left = smallPadding
   outRect.right = largePadding
}

מבצעים build והרצה. פריטי רשת המוצרים צריכים להיות עכשיו מדורגים:

הצבע הוא דרך עוצמתית לבטא את המותג שלכם, ושינוי קטן בצבע יכול להשפיע מאוד על חוויית המשתמש. כדי לבדוק את זה, נראה איך אפליקציית Shrine תיראה אם ערכת הצבעים של המותג תהיה שונה לחלוטין.

שינוי סגנונות וצבעים

ב-styles.xml, מוסיפים את העיצוב החדש הבא:

styles.xml

<style name="Theme.Shrine.Autumn" parent="Theme.Shrine">
   <item name="colorPrimary">#FFCF44</item>
   <item name="colorPrimaryDark">#FD9725</item>
   <item name="colorAccent">#FD9725</item>
   <item name="colorOnPrimary">#FFFFFF</item>
   <item name="colorError">#FD9725</item>
</style>

וב-AndroidManifest.xml, משתמשים בעיצוב החדש הזה באפליקציה:

‫AndroidManifest.xml

<application
   android:allowBackup="true"
   android:icon="@mipmap/ic_launcher"
   android:label="@string/shr_app_name"
   android:roundIcon="@mipmap/ic_launcher_round"
   android:supportsRtl="true"
  android:name="com.google.codelabs.mdc.kotlin.shrine.application.ShrineApplication"
   android:theme="@style/Theme.Shrine.Autumn">
   <activity android:name=".MainActivity">
       <intent-filter>
           <action android:name="android.intent.action.MAIN" />

           <category android:name="android.intent.category.LAUNCHER" />
       </intent-filter>
   </activity>
</application>

משנים את הצבע של סמל סרגל הכלים ב-colors.xml כמו שמוצג בהמשך:

colors.xml

<color name="toolbarIconColor">#FFFFFF</color>

לאחר מכן, מגדירים את מאפיין android:theme של סגנון סרגל הכלים כך שיפנה לנושא הנוכחי באמצעות המאפיין ‎?theme, במקום להגדיר אותו כקבוע:

styles.xml

<style name="Widget.Shrine.Toolbar" parent="Widget.AppCompat.Toolbar">
   <item name="android:background">?attr/colorAccent</item>
   <item name="android:theme">?theme</item>
   <item name="popupTheme">@style/ThemeOverlay.AppCompat.Light</item>
   <item name="titleTextAppearance">@style/TextAppearance.Shrine.Toolbar</item>
</style>

לאחר מכן, בהיר יותר לצבע של טקסט ההנחיה בשדות הטקסט במסך הכניסה. מוסיפים את המאפיין android:textColorHint לסגנון של שדות הטקסט:

styles.xml

<style name="Widget.Shrine.TextInputLayout" parent="Widget.MaterialComponents.TextInputLayout.OutlinedBox">
   <item name="hintTextAppearance">
@style/TextAppearance.Shrine.TextInputLayout.HintText
</item>
   <item name="android:paddingBottom">8dp</item>
   <item name="android:textColorHint">?attr/colorPrimaryDark</item>
</style>

מבצעים build והרצה. העיצוב החדש אמור להופיע עכשיו בתצוגה המקדימה.

לפני שעוברים אל MDC-104, צריך להחזיר את הקוד ששונה בקטע הזה למצב הקודם.

עד עכשיו יצרתם אפליקציה שדומה למפרט העיצוב שקיבלתם מהמעצב.

השלבים הבאים

השתמשת ברכיבי MDC הבאים: theme, typography ו-elevation. אפשר לעיין ברכיבים ובמערכות משנה נוספים ב[ספריית MDC Web].

מה קורה אם עיצוב האפליקציה המתוכנן מכיל רכיבים שלא קיימים בספריית MDC? ב-MDC-104: Material Design Advanced Components נסביר איך ליצור רכיבים בהתאמה אישית באמצעות ספריית MDC כדי להשיג מראה ספציפי.

הצלחתי להשלים את ה-codelab הזה בזמן סביר ובמאמץ סביר

נכון מאוד

נכון

אין לי דעה לכאן או לכאן

לא נכון

לא נכון בכלל

אני רוצה להמשיך להשתמש ב-Material Components בעתיד

נכון מאוד

נכון

אין לי דעה לכאן או לכאן

לא נכון

לא נכון בכלל

MDC-103 Android: עיצוב חומרים עם צבע, גובה וסוג (Kotlin) קל לארגן דפים בעזרת אוספים אפשר לשמור ולסווג תוכן על סמך ההעדפות שלך.

מה תפַתחו

רכיבים ומערכות משנה של MDC Android שנעשה בהם שימוש ב-codelab הזה:

מה צריך להכין

מה רמת הניסיון שלך בפיתוח אפליקציות ל-Android?

המשך מ-MDC-102?

הורדת אפליקציית ה-Codelab לתחילת הדרך

...או לשכפל אותו מ-GitHub

טעינת קוד ההתחלה ב-Android Studio

הוספת יחסי תלות בפרויקט

הפעלת אפליקציית המתחילים

הגדרת colorPrimaryDark ו-colorAccent

עיצוב שדות הטקסט

עיצוב הצבעים של הכפתורים

הגדרת סגנון לסרגל האפליקציות העליון

הגדרת הסגנון של התוויות

שינוי הגופן במסך הכניסה

שינוי הגובה של רשת המוצרים

שינוי הגובה של הכרטיס (והצבע)

שינוי הגובה של הלחצן 'הבא'

שימוש במתאם RecyclerView מדורג

שינוי סגנונות וצבעים

‫AndroidManifest.xml

השלבים הבאים

הצלחתי להשלים את ה-codelab הזה בזמן סביר ובמאמץ סביר

אני רוצה להמשיך להשתמש ב-Material Components בעתיד

MDC-103 Android: עיצוב חומרים עם צבע, גובה וסוג (Kotlin)
