Disegnare sugli oggetti Canvas

Questo codelab fa parte del corso Advanced Android in Kotlin. Per ottenere il massimo valore da questo corso, ti consigliamo di seguire i codelab in sequenza, ma non è obbligatorio. Tutti i codelab del corso sono elencati nella pagina di destinazione dei codelab Advanced Android in Kotlin.

Questo codelab fa parte di una serie che ti guida nella creazione di visualizzazioni personalizzate, nel disegno su una tela, nel ritaglio di oggetti della tela e nell'utilizzo di shader per effetti interessanti. Ti consigliamo di svolgere tutti i codelab in ordine, perché le attività vengono eseguite passo dopo passo.

I codelab di questa serie sono:

• 2.1 Creare visualizzazioni personalizzate
• 2.2 Disegnare sugli oggetti Canvas
• 2.3 Ritaglio degli oggetti del canvas
• 2.4 Creare effetti con gli shader [TBD]

Introduzione

In Android, hai a disposizione diverse tecniche per implementare grafica e animazioni 2D personalizzate nelle visualizzazioni.

Oltre a utilizzare risorse disegnabili, puoi creare disegni 2D utilizzando i metodi di disegno della classe Canvas. Canvas è una superficie di disegno 2D che fornisce metodi per disegnare. Questa opzione è utile quando l'app deve essere ridisegnata regolarmente, perché ciò che vede l'utente cambia nel tempo. In questo codelab, imparerai a creare e disegnare su un canvas visualizzato in un View.

I tipi di operazioni che puoi eseguire su un canvas includono:

• Riempi l'intera tela con il colore.
• Disegna forme, come rettangoli, archi e percorsi con lo stile definito in un oggetto Paint. L'oggetto Paint contiene le informazioni su stile e colore per disegnare geometrie (come linee, rettangoli, ovali e tracciati) o, ad esempio, il carattere del testo.
• Applica trasformazioni, come traduzione, scalabilità o trasformazioni personalizzate.
• Ritaglia, ovvero applica una forma o un percorso al canvas per definirne le porzioni visibili.

• Canvas definisce le forme che puoi disegnare sullo schermo.
• Paint definisce il colore, lo stile, il carattere e così via di ogni forma che disegni.

Come puoi immaginare il disegno su Android (in modo molto semplificato)

Il disegno su Android o su qualsiasi altro sistema moderno è un processo complesso che include livelli di astrazioni e ottimizzazioni fino all'hardware. Il modo in cui Android disegna è un argomento affascinante su cui è stato scritto molto e i suoi dettagli vanno oltre l'ambito di questo codelab.

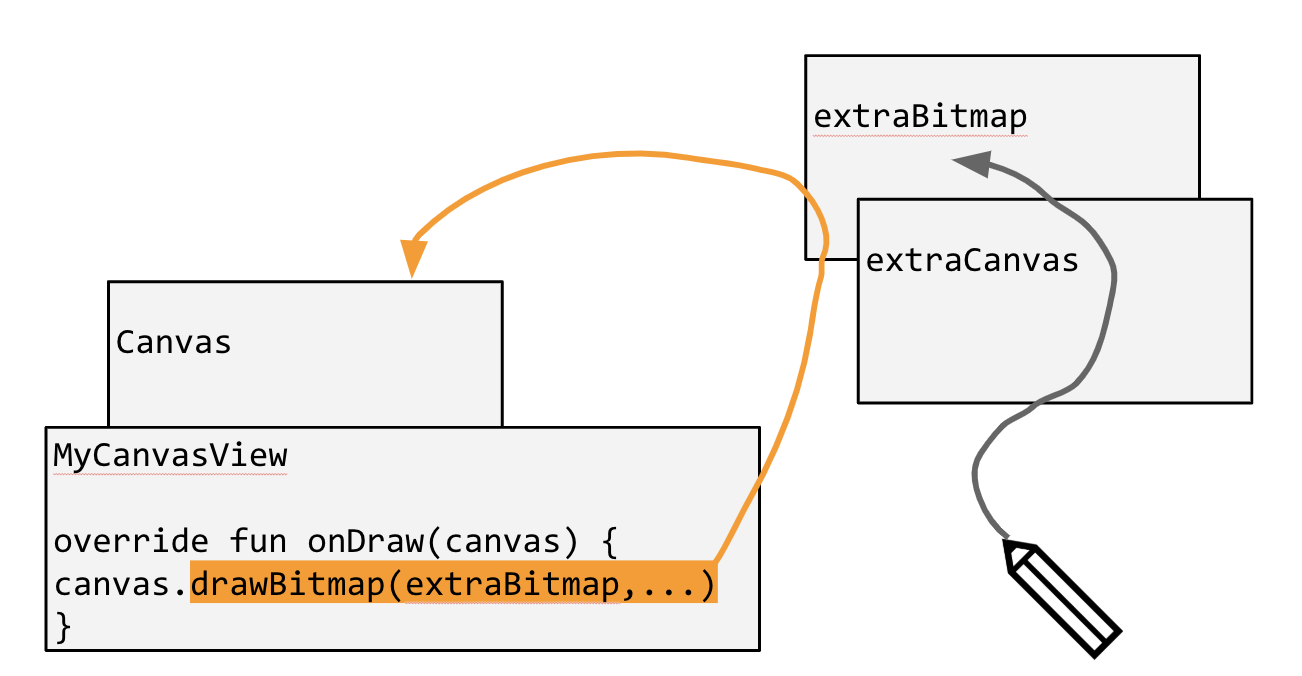

Nel contesto di questo codelab e della sua app che disegna su un canvas per la visualizzazione a schermo intero, puoi pensarlo nel seguente modo.

1. Hai bisogno di una visualizzazione per mostrare ciò che stai disegnando. Potrebbe trattarsi di una delle visualizzazioni fornite dal sistema Android. In alternativa, in questo codelab crei una visualizzazione personalizzata che funge da visualizzazione dei contenuti per la tua app (MyCanvasView).
2. Come tutte le visualizzazioni, anche questa ha una propria tela (canvas).
3. Per il modo più semplice di disegnare sul canvas di una visualizzazione, esegui l'override del relativo metodo onDraw() e disegna sul canvas.
4. Quando crei un disegno di un edificio, devi memorizzare nella cache ciò che hai disegnato in precedenza. Esistono diversi modi per memorizzare nella cache i dati. Uno è in una bitmap (extraBitmap). Un altro è salvare una cronologia di ciò che hai disegnato come coordinate e istruzioni.
5. Per disegnare nel bitmap di memorizzazione nella cache (extraBitmap) utilizzando l'API Canvas Drawing, crei un canvas di memorizzazione nella cache (extraCanvas) per il bitmap di memorizzazione nella cache.
6. Poi disegni sul canvas di memorizzazione nella cache (extraCanvas), che disegna sulla bitmap di memorizzazione nella cache (extraBitmap).
7. Per visualizzare tutto ciò che è disegnato sullo schermo, devi indicare al canvas della visualizzazione (canvas) di disegnare la bitmap della memorizzazione nella cache (extraBitmap).

Cosa devi già sapere

• Come creare un'app con un'attività, un layout di base ed eseguirla utilizzando Android Studio.
• Come associare i gestori di eventi alle visualizzazioni.
• Come creare una vista personalizzata.

Obiettivi didattici

• Come creare un Canvas e disegnare su di esso in risposta al tocco dell'utente.

In questo lab proverai a:

• Crea un'app che disegna linee sullo schermo in risposta al tocco dell'utente.
• Acquisire eventi di movimento e, in risposta, disegnare linee su un canvas visualizzato in una visualizzazione personalizzata a schermo intero sullo schermo.

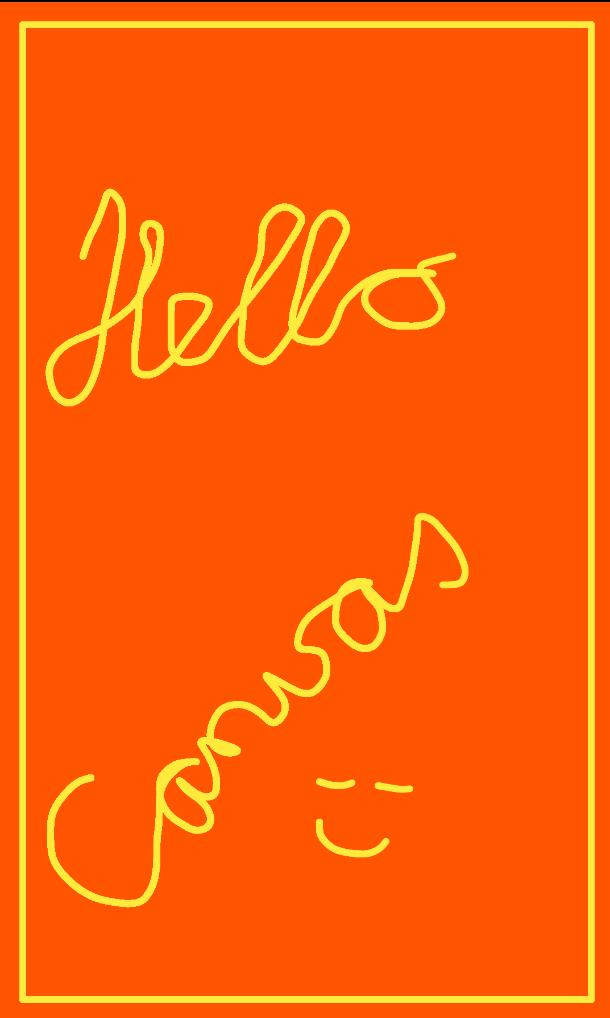

L'app MiniPaint utilizza una visualizzazione personalizzata per mostrare una linea in risposta ai tocchi dell'utente, come mostrato nello screenshot di seguito.

Passaggio 1: Crea il progetto MiniPaint

1. Crea un nuovo progetto Kotlin chiamato MiniPaint che utilizza il modello Empty Activity.
2. Apri il file app/res/values/colors.xml e aggiungi i due colori seguenti.

<color name="colorBackground">#FFFF5500</color>
<color name="colorPaint">#FFFFEB3B</color>

3. Apri styles.xml
4. Nell'elemento principale dello stile AppTheme specificato, sostituisci DarkActionBar con NoActionBar. In questo modo la barra delle azioni viene rimossa, in modo da poter disegnare a schermo intero.

<style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar">

Passaggio 2: Crea la classe MyCanvasView

In questo passaggio crei una vista personalizzata, MyCanvasView, per il disegno.

1. Nel pacchetto app/java/com.example.android.minipaint, crea un Nuovo > File/classe Kotlin denominato MyCanvasView.
2. Fai in modo che la classe MyCanvasView estenda la classe View e passi in context: Context. Accetta le importazioni suggerite.

import android.content.Context
import android.view.View

class MyCanvasView(context: Context) : View(context) {
}

Passaggio 3: Impostare MyCanvasView come visualizzazione dei contenuti

Per visualizzare ciò che disegnerai in MyCanvasView, devi impostarlo come visualizzazione dei contenuti di MainActivity.

1. Apri strings.xml e definisci una stringa da utilizzare per la descrizione dei contenuti della visualizzazione.

<string name="canvasContentDescription">Mini Paint is a simple line drawing app.
   Drag your fingers to draw. Rotate the phone to clear.</string>

2. Apri MainActivity.kt
3. In onCreate(), elimina setContentView(R.layout.activity_main).
4. Crea un'istanza di MyCanvasView.

val myCanvasView = MyCanvasView(this)

5. Sotto, richiedi lo schermo intero per il layout di myCanvasView. Per farlo, imposta il flag SYSTEM_UI_FLAG_FULLSCREEN su myCanvasView. In questo modo, la visualizzazione riempie completamente lo schermo.

myCanvasView.systemUiVisibility = SYSTEM_UI_FLAG_FULLSCREEN

6. Aggiungi una descrizione dei contenuti.

myCanvasView.contentDescription = getString(R.string.canvasContentDescription)

7. Sotto, imposta la visualizzazione dei contenuti su myCanvasView.

setContentView(myCanvasView)

Nota:per disegnare, devi conoscere le dimensioni della visualizzazione, ma non puoi ottenerle in onCreate(), perché non sono state determinate a questo punto.

8. Esegui l'app. Vedrai una schermata completamente bianca, perché il canvas non ha dimensioni e non hai ancora disegnato nulla.

Passaggio 1: Override onSizeChanged()

Il metodo onSizeChanged() viene chiamato dal sistema Android ogni volta che una visualizzazione cambia dimensione. Poiché la visualizzazione inizia senza dimensioni, il metodo onSizeChanged() della visualizzazione viene chiamato anche dopo che l'attività la crea e la gonfia. Questo metodo onSizeChanged() è quindi il luogo ideale per creare e configurare il canvas della visualizzazione.

1. In MyCanvasView, a livello di classe, definisci le variabili per una tela e una bitmap. Chiamali extraCanvas e extraBitmap. Questi sono la bitmap e il canvas per memorizzare nella cache ciò che è stato disegnato in precedenza.

private lateinit var extraCanvas: Canvas
private lateinit var extraBitmap: Bitmap

2. Definisci una variabile a livello di classe backgroundColor per il colore di sfondo del canvas e inizializzala con il valore colorBackground che hai definito in precedenza.

private val backgroundColor = ResourcesCompat.getColor(resources, R.color.colorBackground, null)

3. In MyCanvasView, esegui l'override del metodo onSizeChanged(). Questo metodo di callback viene chiamato dal sistema Android con le dimensioni dello schermo modificate, ovvero con una nuova larghezza e altezza (a cui passare) e la larghezza e l'altezza precedenti (da cui passare).

override fun onSizeChanged(width: Int, height: Int, oldWidth: Int, oldHeight: Int) {
   super.onSizeChanged(width, height, oldWidth, oldHeight)
}

4. All'interno di onSizeChanged(), crea un'istanza di Bitmap con la nuova larghezza e la nuova altezza, che sono le dimensioni dello schermo, e assegnala a extraBitmap. Il terzo argomento è la configurazione del colore bitmap. ARGB_8888 memorizza ogni colore in 4 byte ed è consigliato.

extraBitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888)

5. Crea un'istanza Canvas da extraBitmap e assegnala a extraCanvas.

 extraCanvas = Canvas(extraBitmap)

6. Specifica il colore di sfondo in cui riempire extraCanvas.

extraCanvas.drawColor(backgroundColor)

7. Se esaminiamo onSizeChanged(), ogni volta che viene eseguita la funzione vengono creati una nuova bitmap e un nuovo canvas. Hai bisogno di una nuova bitmap perché le dimensioni sono cambiate. Tuttavia, si tratta di una perdita di memoria, che lascia in giro le vecchie bitmap. Per risolvere il problema, ricicla extraBitmap prima di creare il successivo aggiungendo questo codice subito dopo la chiamata a super.

if (::extraBitmap.isInitialized) extraBitmap.recycle()

Passaggio 2: Esegui l'override di onDraw()

Tutto il lavoro di disegno per MyCanvasView avviene in onDraw().

Per iniziare, visualizza il canvas, riempiendo lo schermo con il colore di sfondo impostato in onSizeChanged().

1. Esegui l'override di onDraw() e disegna i contenuti di extraBitmap memorizzati nella cache sul canvas associato alla visualizzazione. Il metodo drawBitmap() Canvas è disponibile in diverse versioni. In questo codice, fornisci la bitmap, le coordinate X e Y (in pixel) dell'angolo in alto a sinistra e null per Paint, che imposterai in un secondo momento.

override fun onDraw(canvas: Canvas) {
   super.onDraw(canvas)
canvas.drawBitmap(extraBitmap, 0f, 0f, null)
}

Tieni presente che il canvas passato a onDraw() e utilizzato dal sistema per visualizzare la bitmap è diverso da quello creato nel metodo onSizeChanged() e utilizzato per disegnare sulla bitmap.

Nota:il sistema di coordinate 2D utilizzato per disegnare su un Canvas è in pixel e l'origine (0,0) si trova nell'angolo in alto a sinistra del Canvas.

2. Esegui l'app. Dovresti vedere l'intero schermo riempito con il colore di sfondo specificato.

Per disegnare, hai bisogno di un oggetto Paint che specifica lo stile degli elementi disegnati e di un oggetto Path che specifica cosa viene disegnato.

Passaggio 1: Inizializza un oggetto Paint

1. In MyCanvasView.kt, a livello di file superiore, definisci una costante per lo spessore del tratto.

private const val STROKE_WIDTH = 12f // has to be float

2. A livello di classe di MyCanvasView, definisci una variabile drawColor per contenere il colore con cui disegnare e inizializzala con la risorsa colorPaint che hai definito in precedenza.

private val drawColor = ResourcesCompat.getColor(resources, R.color.colorPaint, null)

3. A livello di classe, aggiungi una variabile paint per un oggetto Paint e inizializzala come segue.

// Set up the paint with which to draw.
private val paint = Paint().apply {
   color = drawColor
   // Smooths out edges of what is drawn without affecting shape.
   isAntiAlias = true
   // Dithering affects how colors with higher-precision than the device are down-sampled.
   isDither = true
   style = Paint.Style.STROKE // default: FILL
   strokeJoin = Paint.Join.ROUND // default: MITER
   strokeCap = Paint.Cap.ROUND // default: BUTT
   strokeWidth = STROKE_WIDTH // default: Hairline-width (really thin)
}

• Il color di paint è il drawColor che hai definito in precedenza.
• isAntiAlias definisce se applicare l'antialiasing. Se imposti isAntiAlias su true, i bordi di ciò che viene disegnato vengono smussati senza influire sulla forma.
• isDither, quando true, influisce sul modo in cui i colori con una precisione superiore a quella del dispositivo vengono sottocampionati. Ad esempio, il dithering è il mezzo più comune per ridurre la gamma di colori delle immagini a 256 (o meno) colori.
• style imposta il tipo di pittura da applicare a un tratto, che è essenzialmente una linea. Paint.Style specifica se la primitiva disegnata è riempita, tracciata o entrambe (nello stesso colore). L'impostazione predefinita è riempire l'oggetto a cui viene applicata la vernice. "Riempimento" colora l'interno della forma, mentre "Tratto" ne segue il contorno.
• strokeJoin di Paint.Join specifica come si uniscono le linee e i segmenti di curva su un tracciato con tratto. Il valore predefinito è MITER.
• strokeCap imposta la forma dell'estremità della linea come un cappuccio. Paint.Cap specifica l'inizio e la fine di linee e tracciati con tratto. Il valore predefinito è BUTT.
• strokeWidth specifica la larghezza del tratto in pixel. Il valore predefinito è la larghezza di una linea sottile, quindi è impostato sulla costante STROKE_WIDTH che hai definito in precedenza.

Nota: il dithering è il processo di giustapposizione di pixel di due colori per creare l'illusione che sia presente un terzo colore. Un esempio semplice è un'immagine con solo bianco e nero nella tavolozza dei colori. Combinando pixel bianchi e neri in pattern complessi, un programma di grafica può creare l'illusione di valori di grigio. Per una spiegazione di base, consulta questo articolo sul dithering.

Nota:consulta la documentazione di Paint per un elenco di tutti gli attributi che possono essere impostati.

Passaggio 2: Inizializzare un oggetto Path

Il Path è il percorso di ciò che l'utente sta disegnando.

1. In MyCanvasView, aggiungi una variabile path e inizializzala con un oggetto Path per memorizzare il percorso che viene disegnato quando si segue il tocco dell'utente sullo schermo. Importa android.graphics.Path per Path.

private var path = Path()

Passaggio 1: Rispondere al movimento sul display

Il metodo onTouchEvent() su una visualizzazione viene chiamato ogni volta che l'utente tocca il display.

1. In MyCanvasView, esegui l'override del metodo onTouchEvent() per memorizzare nella cache le coordinate x e y di event passato. Quindi, utilizza un'espressione when per gestire gli eventi di movimento per il tocco sullo schermo, lo spostamento sullo schermo e il rilascio del tocco sullo schermo. Questi sono gli eventi di interesse per tracciare una linea sullo schermo. Per ogni tipo di evento, chiama un metodo di utilità, come mostrato nel codice riportato di seguito. Consulta la documentazione della classe MotionEvent per un elenco completo degli eventi tocco.

override fun onTouchEvent(event: MotionEvent): Boolean {
   motionTouchEventX = event.x
   motionTouchEventY = event.y

   when (event.action) {
       MotionEvent.ACTION_DOWN -> touchStart()
       MotionEvent.ACTION_MOVE -> touchMove()
       MotionEvent.ACTION_UP -> touchUp()
   }
   return true
}

2. A livello di classe, aggiungi le variabili motionTouchEventX e motionTouchEventY mancanti per memorizzare nella cache le coordinate x e y dell'evento tocco corrente (le coordinate MotionEvent). Inizializzali a 0f.

private var motionTouchEventX = 0f
private var motionTouchEventY = 0f

3. Crea stub per le tre funzioni touchStart(), touchMove() e touchUp().

private fun touchStart() {}

private fun touchMove() {}

private fun touchUp() {}

4. Il codice dovrebbe essere compilato ed eseguito, ma non vedrai ancora nulla di diverso dallo sfondo colorato.

Passaggio 2: Implementa touchStart()

Questo metodo viene chiamato quando l'utente tocca per la prima volta lo schermo.

1. A livello di classe, aggiungi variabili per memorizzare nella cache i valori x e y più recenti. Dopo che l'utente si ferma e solleva il tocco, questi sono il punto di partenza del percorso successivo (il segmento successivo della linea da disegnare).

private var currentX = 0f
private var currentY = 0f

2. Implementa il metodo touchStart() come segue. Reimposta path, passa alle coordinate x-y dell'evento tocco (motionTouchEventX e motionTouchEventY) e assegna currentX e currentY a questo valore.

private fun touchStart() {
   path.reset()
   path.moveTo(motionTouchEventX, motionTouchEventY)
   currentX = motionTouchEventX
   currentY = motionTouchEventY
}

Passaggio 3: Implementa touchMove()

1. A livello di classe, aggiungi una variabile touchTolerance e impostala su ViewConfiguration.get(context).scaledTouchSlop.

private val touchTolerance = ViewConfiguration.get(context).scaledTouchSlop

Se utilizzi un percorso, non è necessario disegnare ogni pixel e richiedere ogni volta un aggiornamento del display. Al contrario, puoi (e devi) interpolare un percorso tra i punti per ottenere prestazioni molto migliori.

• Se il dito si è spostato di poco, non è necessario disegnare.
• Se il dito si è spostato di una distanza inferiore a touchTolerance, non disegnare.
• scaledTouchSlop restituisce la distanza in pixel che un tocco può percorrere prima che il sistema ritenga che l'utente stia scorrendo.

2. Definisci il metodo touchMove(). Calcola la distanza percorsa (dx, dy), crea una curva tra i due punti e memorizzala in path, aggiorna il conteggio di currentX e currentY e disegna path. Poi chiama il numero invalidate() per forzare il ridisegno dello schermo con il path aggiornato.

private fun touchMove() {
   val dx = Math.abs(motionTouchEventX - currentX)
   val dy = Math.abs(motionTouchEventY - currentY)
   if (dx >= touchTolerance || dy >= touchTolerance) {
       // QuadTo() adds a quadratic bezier from the last point,
       // approaching control point (x1,y1), and ending at (x2,y2).
       path.quadTo(currentX, currentY, (motionTouchEventX + currentX) / 2, (motionTouchEventY + currentY) / 2)
       currentX = motionTouchEventX
       currentY = motionTouchEventY
       // Draw the path in the extra bitmap to cache it.
       extraCanvas.drawPath(path, paint)
   }
   invalidate()
}

Questo metodo in modo più dettagliato:

1. Calcola la distanza percorsa (dx, dy).
2. Se il movimento è maggiore della tolleranza al tocco, aggiungi un segmento al percorso.
3. Imposta il punto di partenza del segmento successivo sull'endpoint di questo segmento.
4. L'utilizzo di quadTo() anziché di lineTo() crea una linea disegnata in modo uniforme senza angoli. Consulta la sezione Curve di Bézier.
5. Chiama invalidate() per (alla fine chiama onDraw() e) ridisegnare la visualizzazione.

Passaggio 4: implementa touchUp()

Quando l'utente solleva il tocco, è sufficiente reimpostare il percorso in modo che non venga disegnato di nuovo. Non viene disegnato nulla, quindi non è necessaria alcuna invalidazione.

1. Implementa il metodo touchUp().

private fun touchUp() {
   // Reset the path so it doesn't get drawn again.
   path.reset()
}

2. Esegui il codice e usa il dito per disegnare sullo schermo. Tieni presente che se ruoti il dispositivo, lo schermo viene cancellato perché lo stato del disegno non viene salvato. Per questa app di esempio, questa è una scelta progettuale, per offrire all'utente un modo semplice per cancellare lo schermo.

Passaggio 5: disegna un riquadro intorno allo schizzo

Mentre l'utente disegna sullo schermo, la tua app costruisce il percorso e lo salva nella bitmap extraBitmap. Il metodo onDraw() mostra la bitmap aggiuntiva nel canvas della visualizzazione. Puoi disegnare di più in onDraw(). Ad esempio, potresti disegnare forme dopo aver disegnato la bitmap.

In questo passaggio disegna una cornice attorno al bordo dell'immagine.

1. In MyCanvasView, aggiungi una variabile denominata frame che contenga un oggetto Rect.

private lateinit var frame: Rect

2. Alla fine di onSizeChanged() definisci un rientro e aggiungi il codice per creare Rect che verrà utilizzato per il frame, utilizzando le nuove dimensioni e il rientro.


// Calculate a rectangular frame around the picture.
val inset = 40
frame = Rect(inset, inset, width - inset, height - inset)

3. In onDraw(), dopo aver disegnato la bitmap, disegna un rettangolo.


// Draw a frame around the canvas.
canvas.drawRect(frame, paint)

4. Esegui l'app. Nota il frame.

(Facoltativo) Attività: archiviazione dei dati in un percorso

Nell'app attuale, le informazioni sul disegno vengono memorizzate in una bitmap. Sebbene questa sia una buona soluzione, non è l'unico modo possibile per archiviare le informazioni sui disegni. La modalità di memorizzazione della cronologia dei disegni dipende dall'app e dai vari requisiti. Ad esempio, se disegni forme, puoi salvare un elenco di forme con la loro posizione e le loro dimensioni. Per l'app MiniPaint, puoi salvare il percorso come Path. Di seguito è riportato lo schema generale su come procedere, se vuoi provare.

1. In MyCanvasView, rimuovi tutto il codice per extraCanvas e extraBitmap.
2. Aggiungi variabili per il percorso finora e per il percorso attualmente in fase di disegno.

// Path representing the drawing so far
private val drawing = Path()

// Path representing what's currently being drawn
private val curPath = Path()

3. In onDraw(), anziché disegnare la bitmap, disegna i percorsi memorizzati e attuali.

// Draw the drawing so far
canvas.drawPath(drawing, paint)
// Draw any current squiggle
canvas.drawPath(curPath, paint)
// Draw a frame around the canvas
canvas.drawRect(frame, paint)

4. In touchUp(), aggiungi il percorso attuale al percorso precedente e reimposta il percorso attuale.

// Add the current path to the drawing so far
drawing.addPath(curPath)
// Rewind the current path for the next touch
curPath.reset()

5. Esegui la tua app e, sì, non dovrebbe esserci alcuna differenza.

Scarica il codice per il codelab completato.

$  git clone https://github.com/googlecodelabs/android-kotlin-drawing-canvas

In alternativa, puoi scaricare il repository come file ZIP, decomprimerlo e aprirlo in Android Studio.

Scarica zip

• Un Canvas è una superficie di disegno 2D che fornisce metodi per disegnare.
• Canvas può essere associato a un'istanza View che lo visualizza.
• L'oggetto Paint contiene le informazioni su stile e colore per disegnare geometrie (come linee, rettangoli, ovali e percorsi) e testo.
• Un pattern comune per lavorare con un canvas è creare una visualizzazione personalizzata e sostituire i metodi onDraw() e onSizeChanged().
• Esegui l'override del metodo onTouchEvent() per acquisire i tocchi dell'utente e rispondere disegnando.
• Puoi utilizzare una bitmap aggiuntiva per memorizzare nella cache le informazioni per i disegni che cambiano nel tempo. In alternativa, puoi memorizzare forme o un percorso.

Corso Udacity:

• Sviluppo di app per Android con Kotlin

Documentazione per sviluppatori Android:

• Canvas
• Bitmap
• View
• Paint
• Configurazioni Bitmap.config
• Path
• Pagina Wikipedia sulle curve di Bézier
• Canvas e risorse disegnabili
• Serie di articoli sull'architettura grafica (avanzato)
• drawables
• onDraw()
• onSizeChanged()
• MotionEvent
• ViewConfiguration.get(context).scaledTouchSlop

Questa sezione elenca i possibili compiti a casa per gli studenti che seguono questo codelab nell'ambito di un corso guidato da un insegnante. Spetta all'insegnante:

• Assegna i compiti, se richiesto.
• Comunica agli studenti come inviare i compiti.
• Valuta i compiti a casa.

Gli insegnanti possono utilizzare questi suggerimenti nella misura che ritengono opportuna e sono liberi di assegnare qualsiasi altro compito a casa che ritengono appropriato.

Se stai seguendo questo codelab in autonomia, sentiti libero di utilizzare questi compiti per casa per mettere alla prova le tue conoscenze.

Rispondi a queste domande

Domanda 1

Quali dei seguenti componenti sono necessari per lavorare con un Canvas? Seleziona tutte le opzioni pertinenti.

▢ Bitmap

▢ Paint

▢ Path

▢ View

Domanda 2

Che cosa fa una chiamata a invalidate() (in termini generali)?

▢ Invalida e riavvia l'app.

▢ Cancella il disegno dalla bitmap.

▢ Indica che il codice precedente non deve essere eseguito.

▢ Indica al sistema che deve ridisegnare lo schermo.

Domanda 3

Qual è la funzione degli oggetti Canvas, Bitmap e Paint?

▢ Superficie di disegno 2D, bitmap visualizzato sullo schermo, informazioni di stile per il disegno.

▢ Superficie di disegno 3D, bitmap per la memorizzazione nella cache del percorso, informazioni di stile per il disegno.

▢ Superficie di disegno 2D, bitmap visualizzata sullo schermo, stile della visualizzazione.

▢ Cache per informazioni sul disegno, bitmap su cui disegnare, informazioni di stile per il disegno.

Per i link ad altri codelab di questo corso, consulta la pagina di destinazione dei codelab Advanced Android in Kotlin.
