Spécifications de l'accessoire de réseau Localiser

v1.3

La spécification des accessoires du réseau Localiser définit une approche chiffrée de bout en bout pour le suivi des appareils Bluetooth à basse consommation (BLE) émettant des signaux. Cette page décrit FHN comme une extension de la spécification Fast Pair. Les fournisseurs doivent activer cette extension s'ils disposent d'appareils compatibles avec FHN et s'ils souhaitent activer le suivi de la position pour ces appareils.

Remarque : Si vous souhaitez intégrer votre balise de localisation ou votre appareil non portable au réseau Localiser, remplissez le formulaire de proposition d'appareil Localiser. Si vous souhaitez ajouter la prise en charge de Localiser à des casques circum-auriculaires ou TWS, remplissez plutôt le formulaire de proposition d'appareil Association express.

Spécification GATT

Une caractéristique d'attributs génériques (GATT) supplémentaire doit être ajoutée au service Fast Pair avec la sémantique suivante :

Caractéristique du service Association express	Chiffré	Autorisations	UUID
Actions de balise	Non	Lire, écrire et envoyer des notifications	FE2C1238-8366-4814-8EB0-01DE32100BEA

Tableau 1 : Caractéristiques du service Association express pour FHN.

Authentification

Les opérations requises par cette extension sont effectuées en tant qu'opération d'écriture, sécurisée par un mécanisme de challenge-réponse. Avant d'effectuer une opération, le demandeur doit effectuer une opération de lecture à partir de la caractéristique du tableau 1, ce qui génère un tampon au format suivant :

Octet	Type de données	Description	Valeur
0	uint8	Numéro de version majeure du protocole	0x01
1 - 8	tableau d'octets	Nonce aléatoire unique	varie

Chaque opération de lecture doit générer un nonce différent, et un nonce unique ne doit être valide que pour une seule opération. Le nonce doit être invalidé même si l'opération a échoué.

Le Seeker calcule ensuite une clé d'authentification unique à utiliser dans une requête d'écriture ultérieure. La clé d'authentification est calculée comme décrit dans les tableaux 2 à 5. Selon l'opération demandée, le demandeur prouve qu'il connaît une ou plusieurs des clés suivantes :

• Clé de compte : clé de compte Fast Pair de 16 octets, telle que définie dans la spécification Fast Pair.

• Clé du compte propriétaire : le fournisseur choisit l'une des clés de compte existantes comme clé du compte propriétaire la première fois qu'un demandeur accède à la caractéristique "Actions du beacon". La clé du compte propriétaire choisi ne peut pas être modifiée tant que le fournisseur n'a pas été réinitialisé aux paramètres d'usine. Le fournisseur ne doit pas supprimer la clé du compte propriétaire lorsqu'il n'y a plus d'emplacements de clés de compte sans frais.

  • Les fournisseurs qui prennent déjà en charge FHN lors du premier association (ou qui le prennent en charge lors de l'association après la réinitialisation d'usine) choisissent la première clé de compte, car il s'agit de la seule clé de compte existante lorsque Seeker lit l'état de provisionnement lors de l'association.

  • Les fournisseurs qui bénéficient de la prise en charge FHN après avoir déjà été associés (par exemple, via une mise à jour du micrologiciel) peuvent choisir n'importe quelle clé de compte existante. Il est raisonnable de choisir la première clé de compte utilisée pour lire l'état de provisionnement à partir de la caractéristique des actions de balise après la mise à jour du micrologiciel, en supposant que l'utilisateur qui a effectué la mise à jour est le propriétaire actuel du fournisseur.

• Clé d'identité éphémère (EIK, Ephemeral Identity Key) : clé de 32 octets choisie de manière aléatoire par le demandeur lors du processus de provisionnement FHN. Cette clé permet de dériver des clés cryptographiques utilisées pour le chiffrement de bout en bout des rapports de localisation. Seeker ne le révèle jamais au backend.

• Clé de récupération : définie comme SHA256(ephemeral identity key || 0x01), tronquée aux 8 premiers octets. La clé est stockée dans le backend et le Seeker peut l'utiliser pour récupérer l'EIK, à condition que l'utilisateur donne son consentement en appuyant sur un bouton de l'appareil.

• Clé de sonnerie : définie sur SHA256(ephemeral identity key || 0x02), tronquée aux 8 premiers octets. La clé est stockée dans le backend et le chercheur ne peut l'utiliser que pour faire sonner l'appareil.

• Clé de protection contre le suivi indésirable : définie comme SHA256(ephemeral identity key || 0x03), tronquée aux 8 premiers octets. La clé est stockée sur le backend et le demandeur ne peut l'utiliser que pour activer le mode de protection contre le suivi indésirable.

Opérations

Le format des données écrites dans la caractéristique est indiqué dans les tableaux 2 à 5. Chacune de ces opérations est abordée plus en détail dans la suite de cette section.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x00 : lire les paramètres de la balise 0x01 : Lire l'état du provisionnement 0x02 : Définir la clé d'identité éphémère 0x03 : Effacer la clé d'identité éphémère
1	uint8	Longueur des données	Variable
2 - 9	tableau d'octets	Clé d'authentification à usage unique	Les 8 premiers octets de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data)
10 - var	tableau d'octets	Données supplémentaires	0x00 : n/a 0x01 : n/a 0x02 : 32 octets correspondant à la clé d'identité éphémère, chiffrée avec la clé de compte à l'aide de l'algorithme AES-ECB-128. Si le fournisseur dispose déjà d'un ensemble de clés d'identité éphémères, envoyez également les huit premiers octets de SHA256(current ephemeral identity key || the last nonce read from the characteristic). 0x03 : les 8 premiers octets de SHA256(ephemeral identity key || the last nonce read from the characteristic)

Tableau 2 : Demande de provisionnement de balise.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x04 : Lire la clé d'identité éphémère avec le consentement de l'utilisateur
1	uint8	Longueur des données	0x08
2 - 9	tableau d'octets	Clé d'authentification à usage unique	Les 8 premiers octets de HMAC-SHA256(recovery key, protocol major version number || the last nonce read from the characteristic || data ID || data length)

Tableau 3 : Demande de récupération de la clé de provisionnement de la balise.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x05 : Ring 0x06 : Lire l'état de la sonnerie
1	uint8	Longueur des données	Variable
2 - 9	tableau d'octets	Clé d'authentification à usage unique	Les 8 premiers octets de HMAC-SHA256(ring key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data)
10 - var	tableau d'octets	Données supplémentaires	0x05 : 4 octets indiquant l'état de la sonnerie, sa durée et son volume. 0x06 : n/a

Tableau 4 : demande de sonnerie.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x07 : Activer le mode de protection contre le suivi indésirable 0x08 : Désactiver le mode de protection contre le suivi indésirable
1	uint8	Longueur des données	Variable
2 - 9	tableau d'octets	Clé d'authentification à usage unique	Les 8 premiers octets de HMAC-SHA256(unwanted tracking protection key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data)
10 – var	tableau d'octets	Données supplémentaires	0x07 : 1 octet d'indicateurs de contrôle (facultatif) 0x08 : les 8 premiers octets de SHA256(ephemeral identity key || the last nonce read from the characteristic)

Tableau 5 : Demande de protection contre le suivi indésirable.

Les écritures réussies déclenchent les notifications listées dans le tableau 6.

Les notifications avec un ID de données autre que 0x05 : changement d'état de la sonnerie doivent être envoyées avant la fin de la transaction d'écriture qui déclenche la notification, c'est-à-dire avant l'envoi d'une PDU de réponse pour la requête d'écriture.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x00 : lire les paramètres de la balise 0x01 : Lire l'état du provisionnement 0x02 : Définir la clé d'identité éphémère 0x03 : Effacer la clé d'identité éphémère 0x04 : Lire la clé d'identité éphémère avec le consentement de l'utilisateur 0x05 : Changement d'état de la sonnerie 0x06 : Lire l'état de la sonnerie 0x07 : Activer le mode de protection contre le suivi indésirable 0x08 : Désactiver le mode de protection contre le suivi indésirable
1	uint8	Longueur des données	Variable
2 - 9	tableau d'octets	Authentification	Détaillé par opération
10 - var	tableau d'octets	Données supplémentaires	0x00 : 8 octets indiquant la puissance de transmission, la valeur d'horloge, la méthode de chiffrement et les capacités de sonnerie, chiffrés avec AES-ECB-128 avec la clé de compte (remplis de zéros) 0x01 : 1 octet indiquant l'état de provisionnement, suivi de l'ID éphémère actuel (20 ou 32 octets), le cas échéant 0x04 : 32 octets correspondant à la clé d'identité éphémère, chiffrée avec la clé de compte à l'aide d'AES-ECB-128 0x05 : 4 octets indiquant le nouvel état et le déclencheur du changement 0x06 : 3 octets indiquant les composants qui sonnent activement et le nombre de décisecondes restantes pour la sonnerie Les autres ID de données utilisent des données supplémentaires vides

Tableau 6 : Réponse du service de balise.

Le tableau 7 liste les codes d'erreur GATT possibles renvoyés par les opérations.

Code	Description	Remarques
0x80	Non authentifiés	Retourné en réponse à une requête d'écriture lorsque l'authentification échoue (y compris lorsqu'un ancien nonce a été utilisé).
0x81	Valeur non valide	Retournée lorsqu'une valeur incorrecte est fournie ou que les données reçues comportent un nombre d'octets inattendu.
0x82	Aucun consentement de l'utilisateur	Retourné en réponse à une requête d'écriture avec l'ID de données 0x04 : lire la clé d'identité éphémère avec le consentement de l'utilisateur lorsque l'appareil n'est pas en mode association.

Tableau 7 : codes d'erreur GATT.

Lire le paramètre de la balise

Le demandeur peut interroger le fournisseur pour obtenir les paramètres de la balise en effectuant une opération d'écriture sur la caractéristique consistant en une requête du tableau 2 avec l'ID de données 0x00. Le fournisseur vérifie que la clé d'authentification unique fournie correspond à l'une des clés de compte stockées sur l'appareil.

Si la validation échoue, le fournisseur renvoie une erreur d'authentification.

En cas de réussite, le fournisseur envoie une notification avec une réponse du tableau 6 et l'ID de données 0x00. Le fournisseur construit le segment de données comme suit :

Octet	Type de données	Description	Valeur
0	uint8	Puissance calibrée	Puissance calibrée reçue à 0 m (valeur comprise entre -100 et 20). Représenté sous la forme d'un nombre entier signé, avec une résolution de 1 dBm.
1 à 4	uint32	Valeur de l'horloge	Valeur d'horloge actuelle en secondes (big endian).
5	uint8	Sélection de courbes	Courbe elliptique utilisée pour le chiffrement : 0x00 (par défaut) : SECP160R1 0x01 : SECP256R1 (nécessite une publicité étendue)
6	uint8	Composants	Nombre de composants pouvant sonner : 0x00 : indique que l'appareil ne peut pas sonner. 0x01 : indique qu'un seul composant peut sonner. 0x02 : indique que deux composants, les écouteurs gauche et droit, peuvent sonner indépendamment. 0x03 : indique que les trois composants (écouteurs gauche et droit, et étui) peuvent sonner indépendamment.
7	uint8	Fonctionnalités de sonnerie	Les options acceptées sont les suivantes : 0x00 : la sélection du volume de la sonnerie n'est pas disponible. 0x01 : la sélection du volume de la sonnerie est disponible. Si cette valeur est définie, le fournisseur doit accepter et gérer trois niveaux de volume, comme indiqué dans Fonctionnement de la sonnerie.
8-15	tableau d'octets	Marges intérieures	Remplissage par des zéros pour le chiffrement AES.

Les données doivent être chiffrées avec AES-ECB-128 à l'aide de la clé de compte utilisée pour authentifier la requête.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data after encryption || 0x01).

Lire l'état de provisionnement de la balise

Le demandeur peut interroger le fournisseur sur l'état de provisionnement de la balise en effectuant une opération d'écriture sur la caractéristique constituée d'une requête du tableau 2 avec l'ID de données 0x01. Le fournisseur vérifie que la clé d'authentification unique fournie correspond à l'une des clés de compte stockées sur l'appareil.

Si la validation échoue, le fournisseur renvoie une erreur d'authentification.

En cas de réussite, le fournisseur envoie une notification avec une réponse du tableau 6 et l'ID de données 0x01. Le fournisseur construit le segment de données comme suit :

Octet	Type de données	Description	Valeur
0	uint8	État de provisionnement	Masque de bits ayant les valeurs suivantes : Bit 1 (0x01) : défini si une clé d'identité éphémère est définie pour l'appareil. Bit 2 (0x02) : défini si la clé d'authentification unique fournie correspond à la clé du compte du propriétaire.
1 à 20 ou 32	tableau d'octets	Identifiant éphémère actuel	20 ou 32 octets (selon la méthode de chiffrement utilisée) indiquant l'ID éphémère actuel annoncé par la balise, le cas échéant.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data || 0x01).

Définir une clé d'identité éphémère

Pour provisionner un fournisseur non provisionné en tant que balise FHN ou modifier la clé d'identité éphémère d'un fournisseur déjà provisionné, le demandeur effectue une opération d'écriture sur la caractéristique consistant en une requête du tableau 2 avec l'ID de données 0x02. Le Fournisseur confirme que :

• La clé d'authentification à usage unique fournie correspond à la clé du compte propriétaire.
• Si un hachage d'une clé d'identité éphémère a été fourni, la clé d'identité éphémère hachée correspond à la clé d'identité éphémère actuelle.
• Si aucun hachage de clé d'identité éphémère n'a été fourni, vérifiez que le fournisseur n'a pas déjà été provisionné en tant que balise FHN.

Si la validation échoue, le fournisseur renvoie une erreur d'authentification.

En cas de réussite, la clé d'identité éphémère est récupérée en la déchiffrant avec AES-ECB-128 à l'aide de la clé de compte correspondante. La clé doit être conservée sur l'appareil, et à partir de ce moment, le fournisseur doit commencer à diffuser des trames FHN. La nouvelle clé d'identité éphémère prend effet immédiatement après la fin de la connexion BLE. Le fournisseur envoie une notification avec une réponse du tableau 6 et l'ID de données 0x02.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || 0x01).

Effacer la clé d'identité éphémère

Pour désactiver la partie balise du fournisseur, le demandeur effectue une opération d'écriture sur la caractéristique, qui consiste en une requête du tableau 2 avec l'ID de données 0x03. Le Fournisseur confirme que :

• La clé d'authentification à usage unique fournie correspond à la clé du compte propriétaire.
• La clé d'identité éphémère hachée correspond à la clé d'identité éphémère actuelle.

Si le fournisseur n'est pas provisionné en tant que balise FHN ou si la validation échoue, une erreur d'authentification est renvoyée.

En cas de réussite, le fournisseur oublie la clé et cesse de diffuser des trames FHN. Le fournisseur envoie une notification avec une réponse du tableau 6 et l'ID de données 0x03. Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || 0x01).

Lire la clé d'identité éphémère avec le consentement de l'utilisateur

Cette option n'est disponible que pour récupérer une clé perdue, car la clé n'est stockée que localement par le détecteur. Par conséquent, cette fonctionnalité n'est disponible que lorsque l'appareil est en mode association ou pendant une durée limitée après l'appui sur un bouton physique de l'appareil (ce qui constitue le consentement de l'utilisateur).

Le Seeker doit stocker la clé de récupération sur le backend pour pouvoir récupérer la clé en texte clair, mais il ne stocke pas l'EIK lui-même.

Pour lire l'EIK, le demandeur effectue une opération d'écriture sur la caractéristique, qui consiste en une requête de la table 3 avec l'ID de données 0x04. Le Fournisseur confirme que :

• La clé de récupération hachée correspond à la clé de récupération attendue.
• L'appareil est en mode récupération EIK.

Si la validation échoue, le fournisseur renvoie une erreur d'authentification.

Si l'appareil n'est pas en mode association, le fournisseur renvoie une erreur "No User Consent" (Consentement de l'utilisateur non obtenu).

En cas de réussite, le fournisseur envoie une notification avec une réponse du tableau 6 et l'ID de données 0x04.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(recovery key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data || 0x01).

Faire sonner l'appareil

Le demandeur peut demander au fournisseur de lire un son en effectuant une opération d'écriture sur la caractéristique, qui consiste en une requête du tableau 4 avec l'ID de données 0x05. Le fournisseur construit le segment de données comme suit :

Octet	Type de données	Description	Valeur
0	uint8	Faire sonner l'appareil	Masque de bits ayant les valeurs suivantes : Bit 1 (0x01) : Faire sonner l'écouteur droit Bit 2 (0x02) : Faire sonner l'écouteur gauche Bit 3 (0x04) : Boîtier de la bague 0xFF : sonnerie pour tous les composants 0x00 : arrêter la sonnerie
1 - 2	uint16	Délai avant expiration	Délai avant expiration en décisecondes. Elle ne doit pas être nulle et ne doit pas être supérieure à l'équivalent de 10 minutes. Le fournisseur utilise cette valeur pour déterminer la durée de la sonnerie avant de se mettre en mode silencieux. Le délai d'inactivité remplace celui déjà en vigueur si un composant de l'appareil sonne déjà. Si ring operation (opération de sonnerie) est défini sur 0x00, le délai avant expiration est ignoré.
3	uint8	Volume	0x00 : par défaut 0x01 : Faible 0x02 : moyen 0x03 : Élevée La signification exacte de ces valeurs dépend de l'implémentation.

Une fois la demande reçue, le fournisseur vérifie les points suivants :

• La clé d'authentification à usage unique fournie correspond à la clé de la sonnerie.
• L'état demandé correspond aux composants qui peuvent sonner.

Si le fournisseur n'est pas provisionné en tant que balise FHN ou si la validation échoue, une erreur d'authentification est renvoyée. Toutefois, si le fournisseur a activé la protection contre le suivi indésirable et que la demande de protection contre le suivi indésirable déclenchée a activé l'indicateur d'authentification sans sonnerie, le fournisseur doit ignorer cette vérification. Le demandeur doit toujours fournir les données d'authentification, mais il peut leur attribuer une valeur arbitraire.

Lorsqu'une sonnerie commence ou se termine, une notification est envoyée, comme indiqué dans le tableau 6 avec l'ID de données 0x05. Le contenu de la notification est défini comme suit :

Octet	Type de données	Description	Valeur
0	uint8	État de la sonnerie	0x00 : Démarré 0x01 : Échec du démarrage ou de l'arrêt (tous les composants demandés sont hors plage) 0x02 : Arrêté (délai d'attente expiré) 0x03 : Arrêté (pression sur le bouton) 0x04 : Arrêté (requête GATT)
1	uint8	Composants de sonnerie	Masque de bits des composants qui sonnent activement, tel que défini dans la requête.
2 - 3	uint16	Délai avant expiration	Temps restant pour la sonnerie en décisecondes. Si l'appareil a cessé de sonner, la valeur 0x0000 doit être renvoyée.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(ring key, protocol major version number || the nonce used to initiate the ringing command || data ID || data length || additional data || 0x01).

Si l'appareil est déjà dans l'état de sonnerie demandé lorsqu'une demande de sonnerie ou d'arrêt de la sonnerie est reçue, le fournisseur doit envoyer une notification avec un état de sonnerie, soit 0x00 : Démarrée, soit 0x04 : Arrêtée (requête GATT), respectivement. Cette requête remplace les paramètres de l'état existant afin de prolonger la durée de la sonnerie.

Si le fournisseur dispose d'un bouton physique (ou si la détection tactile est activée), ce bouton doit arrêter la fonction de sonnerie s'il est enfoncé pendant que la sonnerie est active.

Remarque : Pour les fournisseurs qui incluent la détection sur la tête, vérifiez que l'appareil n'est pas sur la tête avant de sonner au volume maximal. Si la détection sur la tête n'est pas prise en charge ou n'est pas fiable, augmentez le volume progressivement (afin que l'utilisateur ait le temps d'arrêter la sonnerie ou de retirer ses écouteurs).

Remarque : Le fournisseur doit continuer à faire sonner l'appareil, quel que soit l'état de la connexion du demandeur. Cela évite que l'appareil cesse de sonner parce que la connexion est perdue en raison de l'éloignement du client. L'appareil est alors introuvable, car il a cessé de sonner et se trouve trop loin du client pour que celui-ci puisse demander à nouveau à le faire sonner.

Obtenir l'état de sonnerie du beacon

Pour obtenir l'état de sonnerie de la balise, le chercheur effectue une opération d'écriture sur la caractéristique, qui consiste en une requête de la table 4 avec l'ID de données 0x06. Le fournisseur vérifie que la clé d'authentification à usage unique fournie correspond à la clé de la sonnerie.

Si le fournisseur n'est pas provisionné en tant que balise FHN ou si la validation échoue, il renvoie une erreur d'authentification.

En cas de réussite, le fournisseur envoie une notification avec une réponse du tableau 6 et l'ID de données 0x06. Le fournisseur construit le segment de données comme suit :

Octet	Type de données	Description	Valeur
0	uint8	Composants de sonnerie	Composants qui sonnent activement, tels que définis dans la demande de sonnerie.
1 - 2	uint16	Délai avant expiration	Temps restant pour la sonnerie en décisecondes. Notez que si l'appareil ne sonne pas, la valeur 0x0000 doit être renvoyée.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256 (ring key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data || 0x01).

Mode de protection contre le suivi indésirable

Le mode de protection contre le suivi indésirable est conçu pour permettre à tout client d'identifier les appareils abusifs sans communication avec le serveur. Par défaut, le fournisseur doit faire tourner tous les identifiants comme décrit dans Rotation des ID. Le service Localiser peut relayer une demande d'activation du mode de protection contre le suivi indésirable via le réseau Localiser. Ce faisant, le service amène le fournisseur à utiliser temporairement une adresse MAC fixe, ce qui permet aux clients de détecter l'appareil et d'avertir l'utilisateur d'un éventuel suivi indésirable.

Pour activer ou désactiver le mode de protection contre le suivi indésirable de la balise, le chercheur effectue une opération d'écriture sur la caractéristique, qui consiste en une requête du tableau 5 avec l'ID de données 0x07 ou 0x08, respectivement.

Lorsque vous activez le mode Protection contre le suivi indésirable

Le fournisseur construit le segment de données comme suit :

Octet	Type de données	Description	Valeur
0	uint8	Indicateurs de contrôle	0x01 : Ignorer l'authentification par sonnerie. Lorsqu'il est défini, les demandes de sonnerie ne sont pas authentifiées en mode Protection contre le suivi indésirable. Si aucun indicateur n'est défini (le byte est composé de zéros), il est possible d'omettre complètement la section de données et d'envoyer une section de données vide. Les options ne sont effectives que jusqu'à ce que le mode de protection contre le suivi indésirable soit désactivé.

Le fournisseur vérifie que la clé d'authentification à usage unique fournie correspond à la clé de protection contre le suivi indésirable. Si le fournisseur n'est pas provisionné en tant que balise FHN ou si la validation échoue, une erreur d'authentification est renvoyée.

Lorsque le mode de protection contre le suivi indésirable est activé, la balise doit réduire la fréquence de rotation de l'adresse MAC privée à une fois par 24 heures. L'identifiant éphémère annoncé doit continuer à changer comme d'habitude. Le type de frame doit être défini sur 0x41. L'état est également indiqué dans la section Indicateurs hachés.

Lorsque vous désactivez le mode de protection contre le suivi indésirable

Le Fournisseur confirme que :

• La clé d'authentification unique fournie correspond à la clé de protection contre le suivi indésirable.
• La clé d'identité éphémère hachée correspond à la clé d'identité éphémère actuelle.

Si le fournisseur n'est pas provisionné en tant que balise FHN ou si la validation échoue, il renvoie une erreur d'authentification.

Lorsque le mode de protection contre le suivi indésirable est désactivé, la balise devrait recommencer à faire tourner l'adresse MAC à un rythme normal, synchronisé avec la rotation de l'identifiant éphémère. Le type de frame doit être redéfini sur 0x40. L'état est également indiqué dans la section Indicateurs hachés.

En cas de réussite, le fournisseur envoie une notification avec une réponse du tableau 6 et un ID de données 0x07 ou 0x08.

Le segment d'authentification est défini comme les huit premiers octets de HMAC-SHA256(unwanted tracking protection key, protocol major version number || the last nonce read from the characteristic || data ID || data length || 0x01).

Localisation précise

Cette section décrit en détail le flux et les opérations supplémentaires nécessaires pour trouver des résultats précis. Les mêmes règles pour la caractéristique GATT et l'authentification s'appliquent ici, comme défini dans la section sur la spécification GATT. La fonctionnalité Localisation précise est facultative.

Le type de résultat de localisation précise dépend du type de technologies de mesure de distance compatibles avec les appareils utilisés pour la localisation précise. Les technologies de mesure de distance compatibles sont décrites dans la spécification Ranging: Out-of-band message sequence and payload (Mesure de distance : séquence et charge utile des messages hors bande). Les sections suivantes expliquent le type d'expérience de localisation précise auquel vous pouvez vous attendre en fonction de la technologie de mesure de distance utilisée.

Processus de localisation précise

Cette section explore le flux de messages FHNA pour la localisation précise. La figure 1 montre le flux des messages, et les paragraphes expliquent chaque message plus en détail.

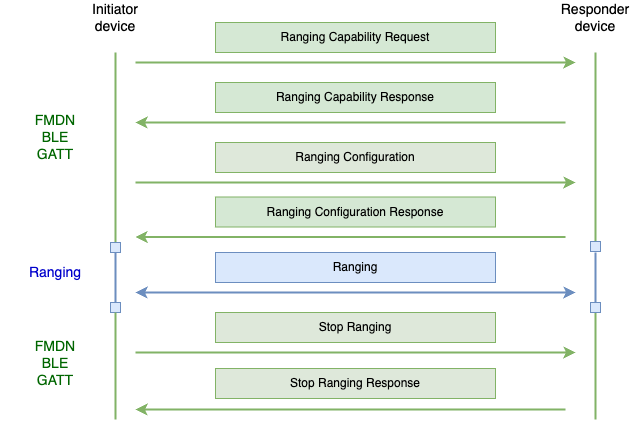

Fig. 1 : Flux de messages typique de la fonctionnalité Localisation précise

L'appareil initiateur est celui sur lequel l'application Localiser est installée et à partir duquel la fonctionnalité de localisation précise a été activée. L'initiateur est l'appareil qui tente de trouver l'autre appareil.

L'appareil Répondeur est l'appareil que l'appareil Initiateur tente de trouver.

L'appareil Initiateur envoie un message de demande de capacité de mesure de distance à l'appareil Répondeur, dans lequel il liste les technologies de mesure de distance sur lesquelles il souhaite obtenir des informations de la part de l'appareil Répondeur. L'appareil répondant renvoie la notification de réponse sur les capacités de mesure de distance, qui contient des informations sur les technologies de mesure de distance compatibles et leurs capacités. Le répondeur n'inclura que les informations demandées par l'initiateur. La liste des fonctionnalités sera triée en fonction de la priorité de la technologie de mesure de distance privilégiée par l'appareil Responder, la première de la liste ayant la priorité la plus élevée.

L'appareil initiateur enverra ensuite un message de configuration de la mesure de distance, dans lequel il définira la configuration de chaque technologie de mesure de distance avec laquelle il souhaite effectuer une mesure. À la réception de ce message, l'appareil Répondeur doit commencer à effectuer des mesures de distance pour les technologies applicables à l'aide des configurations fournies. L'appareil répondant renverra une notification de réponse à la configuration de la mesure de distance, qui contient les résultats indiquant si chaque technologie de mesure de distance individuelle a démarré avec succès. Certaines technologies de mesure de distance doivent être démarrées à la fois sur l'appareil initiateur et sur l'appareil répondeur pour que la session de mesure de distance réussisse. Pour d'autres, il suffit qu'elles soient démarrées sur l'appareil initiateur. Toutefois, l'appareil répondeur doit renvoyer un résultat positif pour ces technologies. Vous trouverez plus d'informations sur le comportement spécifique de la technologie de mesure de distance dans les sections suivantes.

Une fois que l'appareil initiateur est prêt à arrêter la session de localisation précise, il envoie un message d'arrêt de la mesure de distance au répondeur, indiquant les technologies de mesure de distance qui doivent être arrêtées. L'appareil Responder répond par une notification Stop Ranging Response, indiquant qu'il a bien arrêté la mesure de distance avec les technologies de mesure de distance demandées.

Si le canal de communication FHNA BLE GATT se déconnecte en cours de session de localisation précise, mais que certaines technologies de mesure de distance continuent de fonctionner, l'appareil répondeur met en œuvre un mécanisme de délai avant expiration pour s'assurer qu'il ne mesure pas la distance indéfiniment. Les détails dépendent de chaque cas d'utilisation.

Notez que l'appareil de réponse ne doit pas supposer que l'ordre des opérations sera toujours le même. Par exemple, l'appareil répondeur doit être capable de gérer plusieurs opérations de demande de capacité de mesure de distance consécutives, voire une opération de configuration de mesure de distance directe sans la demande de capacité précédente.

Opérations de localisation précise

Le tableau 8 présente les opérations FHNA définies dans ce document et requises pour la localisation précise. Chaque sous-section définit le message FHNA pour chacune des opérations, tandis que le contenu du champ Données supplémentaires fait référence à la spécification Ranging : séquence et charge utile des messages hors bande.

Opération	ID des données	Description
Demande de capacité de mesure de distance	0x0A	Opération de demande de fonctionnalité qui sera envoyée par l'appareil initiateur à l'appareil répondeur. Le contenu des données de cette opération liste toutes les technologies de mesure de distance sur lesquelles l'initiateur souhaite obtenir des informations de l'appareil répondeur.
Réponse de capacité de mesure de distance	0x0A	Il s'agit de la réponse de notification à l'opération de demande de capacité de mesure de distance. Il contient des informations sur les capacités de chaque technologie de mesure de distance compatible demandées par l'initiateur.
Configuration de la gamme	0x0B	L'opération de configuration de la mesure de distance contient les configurations des technologies de mesure de distance avec lesquelles l'appareil initiateur souhaite commencer la mesure de distance avec l'appareil répondeur.
Réponse de configuration de la mesure de distance	0x0B	Il s'agit de la réponse de notification à l'opération de configuration de la plage. Il contient des données indiquant si l'appareil Responder a réussi à démarrer la mesure de distance avec les technologies de mesure de distance demandées en fonction de la configuration fournie.
RFU	0x0C	L'opération avec cet ID de données n'est pas utilisée et est réservée pour une utilisation ultérieure.
Arrêter la mesure de distance	0x0D	L'opération Stop Ranging envoyée par l'appareil Initiator contient des informations sur les technologies de mesure de distance avec lesquelles l'appareil Responder doit arrêter la mesure de distance.
Arrêter la réponse de mesure de distance	0x0D	Il s'agit de la réponse de notification à l'opération Stop Ranging. Il contient des données indiquant si l'opération d'arrêt pour une technologie de mesure de distance spécifique a réussi ou non.

Tableau 8 : Opérations de localisation précise.

Opération de demande de capacité de mesure de distance

Le tableau 9 définit le message de demande de capacité de mesure de distance.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x0A : opération de demande de capacité de mesure de distance
1	uint8	Longueur des données	Variable
2	tableau d'octets	Clé d'authentification à usage unique	Les huit premiers octets de HMAC-SHA256(clé de compte, numéro de version majeure du protocole || dernier nonce lu à partir de la caractéristique || ID de données || longueur des données || données supplémentaires).
10	tableau d'octets	Données supplémentaires	Message Ranging Capability Request (Demande de capacité de mesure de distance), tel que défini dans la spécification Ranging: Out-of-band message sequence and payload (séquence et charge utile des messages hors bande pour la mesure de distance) (en-tête et charge utile)

Tableau 9 : Demande de capacité de mesure de la distance.

Opération de réponse de la fonctionnalité de mesure de distance

Le tableau 10 définit le message de réponse sur la capacité de mesure de distance.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x0A : réponse sur la capacité de mesure de la distance
1	uint8	Longueur des données	Variable
2	tableau d'octets	Clé d'authentification à usage unique	Les huit premiers octets de HMAC-SHA256(clé de compte, numéro de version majeure du protocole || dernier nonce lu à partir de la caractéristique || ID de données || longueur des données || données supplémentaires || 0x01).
10	tableau d'octets	Données supplémentaires	Message Ranging Capability Response (Réponse de capacité de mesure de distance), tel que défini dans la spécification Ranging: Out-of-band message sequence and payload (Mesure de distance : séquence et charge utile des messages hors bande) (en-tête et charge utile)

Tableau 10 : Réponse de la fonctionnalité de mesure de distance.

Opération de configuration de la mesure de distance

Le tableau 11 définit le message de configuration de la mesure de distance.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x0B : définir la configuration de la mesure de distance
1	uint8	Longueur des données	Variable
2	tableau d'octets	Clé d'authentification à usage unique	Les huit premiers octets de HMAC-SHA256(clé de compte, numéro de version majeure du protocole || dernier nonce lu à partir de la caractéristique || ID de données || longueur des données || données supplémentaires).
10	tableau d'octets	Données supplémentaires	Message Ranging Configuration tel que défini dans la spécification Ranging: Out-of-band message sequence and payload (en-tête et charge utile)

Tableau 11 : configuration de la mesure de distance.

Opération de réponse à la configuration de la mesure de distance

Le tableau 12 définit le message de réponse de configuration de la mesure de distance.

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x0B : réponse à la configuration de la mesure de distance
1	uint8	Longueur des données	Variable
2	tableau d'octets	Clé d'authentification à usage unique	Les huit premiers octets de HMAC-SHA256(clé de compte, numéro de version majeure du protocole || dernier nonce lu à partir de la caractéristique || ID de données || longueur des données || données supplémentaires || 0x01).
10	tableau d'octets	Données supplémentaires	Message Ranging Configuration Response (Réponse de configuration de la mesure de distance), tel que défini dans la spécification Ranging: Out-of-band message sequence and payload (séquence et charge utile des messages de mesure de distance hors bande) (en-tête et charge utile)

Tableau 12 : Réponse de configuration de la mesure de distance.

Arrêter l'opération de mesure de distance

Le tableau 13 définit le message "Stop Ranging" (Arrêter la mesure de distance).

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x0D : arrêt de la mesure de distance
1	uint8	Longueur des données	Variable
2	tableau d'octets	Clé d'authentification à usage unique	Les huit premiers octets de HMAC-SHA256(clé de compte, numéro de version majeure du protocole || dernier nonce lu à partir de la caractéristique || ID de données || longueur des données).
10	tableau d'octets	Données supplémentaires	Message Stop Ranging tel que défini dans la spécification Ranging: Out-of-band message sequence and payload (en-tête et charge utile)

Tableau 13 : arrêt de la plage.

Arrêter l'opération de réponse de mesure de distance

Le tableau 14 définit le message de réponse "Stop Ranging" (Arrêter la mesure de distance).

Octet	Type de données	Description	Valeur
0	uint8	ID des données	0x0D : réponse d'arrêt de la mesure de distance
1	uint8	Longueur des données	Variable
2	tableau d'octets	Clé d'authentification à usage unique	Les huit premiers octets de HMAC-SHA256(clé de compte, numéro de version majeure du protocole || dernier nonce lu à partir de la caractéristique || ID de données || longueur des données || données supplémentaires || 0x01).
10	tableau d'octets	Données supplémentaires	Message Stop Ranging Response tel que défini dans la spécification Ranging: Out-of-band message sequence and payload (en-tête et charge utile)

Tableau 14 : réponse "Stop Ranging".

Protection contre le suivi indésirable avec la localisation précise

Lorsque le mode de protection contre le suivi indésirable est activé, comme décrit dans la section "Protection contre le suivi indésirable", le même flux qui s'applique à l'ignorance des vérifications de l'authentification pour les messages de sonnerie s'applique également à tous les messages de localisation précise définis dans ce document pour les appareils qui souhaitent prendre en charge cette fonctionnalité.

Spécificités de la technologie de mesure de distance pour la localisation précise

Cette section contient des informations spécifiques à la technologie de mesure de distance.

Spécificités de la bande ultralarge (UWB)

Détails spécifiques à l'UWB.

Niveau de précision de la localisation

Les sessions de localisation précise utilisant la technologie UWB pour la mesure de distance peuvent s'attendre à voir des informations sur la distance et la direction. L'intervalle de mesure de distance doit être d'au moins 240 ms, mais 96 ms est préférable pour un guidage optimal.

ID de configuration

Les données de configuration hors bande échangées pour l'UWB ne contiennent pas l'ensemble complet des paramètres configurables disponibles dont l'UWB a besoin pour démarrer une session de mesure de distance UWB. Certains paramètres sont sélectionnés de manière implicite par l'ID de configuration choisi.

Chaque ID de configuration est un ensemble de paramètres de configuration UWB prédéfinis qui sont documentés publiquement. Pour le cas d'utilisation de la localisation précise, l'appareil répondeur doit être compatible avec l'ID de configuration 6 et, éventuellement, avec l'ID de configuration 3.

Initiateur et répondeur UWB

Dans le cas d'utilisation de la localisation précise, l'appareil indiqué comme appareil initiateur dans ce document sera le répondeur UWB, et l'appareil indiqué comme appareil répondeur dans ce document sera l'initiateur UWB. En effet, l'appareil initiateur UWB consomme moins d'énergie que l'appareil répondeur UWB. Dans la plupart des cas, l'appareil répondeur est un périphérique dont la batterie est limitée.

Cela signifie que l'appareil répondeur doit indiquer qu'il peut jouer le rôle d'initiateur UWB dans le message de réponse de capacité de mesure de distance.

Autres paramètres liés à l'UWB

• Channel 9 doit être compatible
• Pour un guidage optimal, un intervalle de mesure de distance de 96 ms est recommandé. Dans le cas contraire, un intervalle de 240 ms doit être pris en charge.
• Une durée de slot de 1 ms est recommandée pour économiser la batterie, mais 2 ms sont également acceptées.
• La puce UWB doit être conforme à la norme FIRA v1.2 et à la norme P-STS.
• Le BPRF est obligatoire, tandis que le HPRF est recommandé, mais facultatif. Le mode pris en charge ou sélectionné est déterminé par l'index de préambule pris en charge ou sélectionné.
• Type de sécurité de la session : P-STS

Spécificités du sondage de canal BLE

Détails spécifiques au BLE CS.

Niveau de précision de la localisation

Les sessions de localisation précise utilisant CS comme technologie de mesure de distance ne fourniront que des mesures de distance. La direction n'est pas fournie pour le moment.

Liaison requise entre les appareils

Les sessions de localisation précise utilisant le sondage de canal ne fonctionnent pas si les appareils ne sont pas associés. Une association existante entre l'appareil initiateur et l'appareil répondeur est requise. Cette spécification ne permet pas de créer une association entre les appareils. Il incombe plutôt au développeur du cas d'utilisation d'établir ce lien entre les appareils.

Action requise de la part de l'interlocuteur pour le service client

Contrairement à l'UWB, où les deux appareils doivent appeler explicitement les API de démarrage et d'arrêt de la mesure de distance UWB, pour la CS, seul l'appareil initiateur est requis pour démarrer la mesure de distance CS en appelant la pile Bluetooth. Le reste de l'initialisation côté répondeur se fait dans la bande à l'aide du Bluetooth (BT). Cela signifie qu'à la réception du message de configuration de la mesure de distance ou du message d'arrêt de la mesure de distance pour CS, le côté répondeur n'a rien à faire si le Bluetooth est activé, si ce n'est répondre avec la notification du message de réponse de configuration de la mesure de distance. L'appareil de réponse pourrait potentiellement utiliser ces messages comme déclencheur pour mettre à jour l'UI lorsqu'un écran est présent, ou indépendamment de la présence d'un écran, il pourrait être utilisé pour un retour visuel sur l'état de l'appareil, par exemple en faisant clignoter les voyants de l'appareil.

Wi-Fi NAN RTT

Informations spécifiques à la technologie Wi-Fi NAN RTT.

Niveau de précision de la localisation

Les sessions de localisation précise utilisant Wi-Fi NAN RTT comme technologie de mesure de distance ne fourniront que des mesures de distance. La direction n'est pas fournie pour le moment.

RSSI BLE

Détails spécifiques au RSSI BLE.

Niveau de précision de la localisation

Les sessions de localisation précise qui utilisent uniquement le RSSI BLE comme technologie de mesure de distance ne pourront pas obtenir d'informations sur la distance ni sur la direction, car le RSSI BLE n'est pas une technologie de mesure de distance précise. À la place, l'utilisateur verra des indications indiquant que l'appareil est proche ou éloigné.

Frames publicitaires

Une fois le provisionnement effectué, le fournisseur est censé diffuser des trames FHN au moins une fois toutes les deux secondes. Si des trames Association express sont annoncées, le fournisseur doit intercaler les trames FHN dans les annonces Association express standards. Par exemple, toutes les deux secondes, le fournisseur doit diffuser sept annonces Fast Pair et une annonce FHN.

La puissance d'émission Bluetooth conduite pour les annonces FHN doit être définie sur au moins 0 dBm.

Remarque : Il est recommandé de diffuser les trames FHN même lorsque l'appareil est en mode basse consommation, car cela permet de le retrouver en cas de perte. Pour certains appareils, il n'est peut-être pas possible de diffuser des annonces lorsque l'appareil est éteint en raison des implications sur l'autonomie de la batterie. Dans ce cas, il est fortement recommandé d'activer périodiquement l'appareil et de diffuser des annonces pendant une courte période (par exemple, activer l'appareil toutes les 10 minutes et diffuser des annonces pendant 10 secondes).

Le frame FHN contient une clé publique utilisée pour chiffrer les rapports de localisation par tout client compatible qui contribue au réseau de crowdsourcing. Deux types de clés à courbe elliptique sont disponibles : une clé de 160 bits qui s'adapte aux anciens frames BLE 4 ou une clé de 256 bits qui nécessite BLE 5 avec des capacités de publicité étendues. L'implémentation du fournisseur détermine la courbe utilisée.

Remarque : L'utilisation de clés de 256 bits signifie que les anciens téléphones qui ne sont pas compatibles avec BLE 5 ne peuvent pas analyser les appareils publicitaires ni générer de rapports à leur sujet, ce qui réduit la taille du réseau.

Une trame FHN est structurée comme suit.

Octet	Valeur	Description
0	0x02	Longueur
1	0x01	Valeur du type de données "Indicateurs"
2	0x06	Données sur les indicateurs
3	0x18 ou 0x19	Longueur
4	0x16	Valeur du type de données des données de service
5	0xAA	UUID de service 16 bits
6	0xFE	…
7	0x40 ou 0x41	Type de frame FHN avec indication du mode de protection contre le suivi indésirable
8..27		Identifiant éphémère de 20 octets
28		Indicateurs hachés

Tableau 15 : trame FHN compatible avec une courbe de 160 bits.

Le tableau 16 indique les décalages d'octets et les valeurs pour une courbe de 256 bits.

Octet	Valeur	Description
0	0x02	Longueur
1	0x01	Valeur du type de données "Indicateurs"
2	0x06	Données sur les indicateurs
3	0x24 ou 0x25	Longueur
4	0x16	Valeur du type de données des données de service
5	0xAA	UUID de service 16 bits
6	0xFE	…
7	0x40 ou 0x41	Type de frame FHN avec indication du mode de protection contre le suivi indésirable
8..39		Identifiant éphémère de 32 octets
40		Indicateurs hachés

Tableau 16 : Frame FHN compatible avec une courbe de 256 bits.

Calcul de l'identifiant éphémère (EID)

Un nombre aléatoire est généré par le chiffrement AES-ECB-256 de la structure de données suivante avec la clé d'identité éphémère :

Octet	Champ	Description
0 - 10	Marges intérieures	Valeur = 0xFF
11	K	Exposant de la période de rotation
12 - 15	TS[0]...TS[3]	Compteur de temps de la balise, au format big-endian 32 bits. Les K bits de poids faible sont effacés.
16 - 26	Marges intérieures	Valeur = 0x00
27	K	Exposant de la période de rotation
28 - 31	TS[0]...TS[3]	Compteur de temps de la balise, au format big-endian 32 bits. Les bits les moins significatifs sont effacés.

Tableau 17 : construction d'un nombre pseudo-aléatoire.

Remarque : L'appareil est supposé disposer d'un compteur de temps de 32 bits en secondes.

Remarque : L'exposant de la période de rotation est fixe et défini sur 10, ce qui correspond à 1 024 secondes.

Le résultat de ce calcul est un nombre de 256 bits, noté r'.

Pour le reste du calcul, SECP160R1 ou SECP256R1 sont utilisés pour les opérations cryptographiques sur les courbes elliptiques. Consultez les définitions des courbes dans SEC 2 : Paramètres de domaine de courbe elliptique recommandés, qui définit Fp, n et G référencés ci-après.

r' est désormais projeté dans le champ fini Fp en calculant r = r' mod n. Enfin, calculez R = r * G, qui est un point sur la courbe représentant la clé publique utilisée. La balise diffuse Rx, qui correspond aux coordonnées x de R, comme identifiant éphémère.

Options hachées

Le champ des indicateurs hachés est calculé comme suit (les bits sont référencés du plus significatif au moins significatif) :

• Bits 0 à 4 : réservés (définis sur zéro).
• Les bits 5 et 6 indiquent le niveau de batterie de l'appareil comme suit :
  • 00 : L'indication du niveau de la batterie n'est pas prise en charge
  • 01 : Niveau de batterie normal
  • 10 : Niveau de batterie faible
  • 11 : Niveau de batterie extrêmement faible (remplacement de la batterie nécessaire prochainement)
• Le bit 7 est défini sur 1 si la balise est en mode Protection contre le suivi indésirable, et sur 0 dans le cas contraire.

Pour obtenir la valeur finale de cet octet, il est soumis à une opération XOR avec l'octet le moins significatif de SHA256(r).

Notez que r doit être aligné sur la taille de la courbe. Ajoutez des zéros comme bits les plus significatifs si sa représentation est inférieure à 160 ou 256 bits, ou tronquez les bits les plus significatifs si sa représentation est supérieure à 160 ou 256 bits.

Si la balise n'est pas compatible avec l'indication du niveau de batterie et n'est pas en mode de protection contre le suivi indésirable, elle est autorisée à omettre complètement ce byte de la publicité.

Chiffrement avec l'EID

Remarque : Les informations suivantes sur le chiffrement et le déchiffrement avec des EID ne sont incluses que pour compléter la spécification. Seul le demandeur les implémente, et non le fournisseur.

Pour chiffrer un message m, un observateur (ayant lu Rx à partir de la balise) doit procéder comme suit :

1. Choisissez un nombre aléatoire s dans Fp, comme défini dans la section Calcul de l'EID.
2. Compute S = s * G.
3. Calculez R = (Rx, Ry) en remplaçant les valeurs dans l'équation de la courbe et en choisissant une valeur Ry arbitraire parmi les résultats possibles.
4. Calculez la clé AES 256 bits k = HKDF-SHA256((s * R)x) où (s * R)x est la coordonnée x du résultat de la multiplication de la courbe. Le sel n'est pas spécifié.
5. Soient URx et LRx les 80 bits supérieurs et inférieurs de Rx, respectivement, au format big-endian. De la même manière, définissez USx et LSx pour S.
6. Compute nonce = LRx || LSx.
7. Compute (m’, tag) = AES-EAX-256-ENC(k, nonce, m).
8. Envoyez (URx, Sx, m’, tag) au propriétaire, éventuellement via un service distant non approuvé.

Déchiffrement des valeurs chiffrées avec l'EID

Le client du propriétaire, qui possède l'EIK et l'exposant de la période de rotation, déchiffre le message comme suit :

1. Étant donné URx, obtenez la valeur du compteur de temps de balise sur laquelle URx est basé. Pour ce faire, le client du propriétaire peut calculer les valeurs Rx pour les valeurs de compteur de temps de balise pour le passé récent et l'avenir proche.
2. En fonction de la valeur du compteur de temps du beacon sur lequel URx est basé, calculez la valeur attendue de r, comme défini dans la section Calcul de l'EID.
3. Calculez R = r * G et vérifiez qu'il correspond à la valeur URx fournie par l'observateur.
4. Calculez S = (Sx, Sy) en remplaçant les valeurs dans l'équation de la courbe et en choisissant une valeur Sy arbitraire parmi les résultats possibles.
5. Calculez k = HKDF-SHA256((r * S)x) où (r * S)x est la coordonnée x du résultat de la multiplication de la courbe.
6. Compute nonce = LRx || LSx.
7. Compute m = AES-EAX-256-DEC(k, nonce, m’, tag).

Rotation des ID

Une adresse BLE résolvable (RPA) ou non résolvable (NRPA) doit être utilisée pour diffuser des trames FHN. La RPA est obligatoire pour les appareils LE Audio (LEA) et recommandée pour les autres appareils, à l'exception des balises de localisation qui n'utilisent pas l'association.

La publicité Association express, la publicité FHN et les adresses BLE correspondantes doivent être alternées en même temps. La rotation doit avoir lieu en moyenne toutes les 1 024 secondes. Le point précis auquel la balise commence à diffuser le nouvel identifiant doit être aléatoire dans la fenêtre.

L'approche recommandée pour randomiser le temps de rotation consiste à le définir sur le prochain temps de rotation prévu (si aucune randomisation n'a été appliquée), plus un facteur de temps aléatoire positif compris entre 1 et 204 secondes.

Lorsque l'appareil est en mode de protection contre le suivi indésirable, l'adresse BLE de la publicité FHN doit être fixe, mais l'adresse privée aléatoire pour la publicité FP non détectable (telle que l'association express) doit continuer à changer. Il est acceptable d'utiliser des adresses différentes pour les différents protocoles.

Récupération après une perte de courant

La résolution de l'identifiant éphémère est fortement liée à sa valeur d'horloge au moment de la publicité. Il est donc important que le fournisseur puisse récupérer sa valeur d'horloge en cas de panne de courant. Il est recommandé que le fournisseur écrive sa valeur d'horloge actuelle dans la mémoire non volatile au moins une fois par jour, et qu'au moment du démarrage, le fournisseur vérifie la mémoire non volatile pour voir s'il existe une valeur à partir de laquelle initialiser. Les résolveurs de l'identifiant éphémère implémenteraient la résolution sur une période suffisante pour permettre à la fois une dérive d'horloge raisonnable et ce type de récupération en cas de perte d'alimentation.

Les fournisseurs doivent toujours faire tout leur possible pour minimiser les décalages d'horloge, car la période de résolution est limitée. Au moins une méthode de synchronisation d'horloge supplémentaire doit être implémentée (frames Fast Pair non détectables ou implémentation du flux de messages).

Consignes d'implémentation d'Association express

Cette section décrit les aspects spécifiques de l'implémentation Fast Pair sur les fournisseurs compatibles avec FHN.

Consignes spécifiques aux localisateurs

• Si le fournisseur a été associé, mais que FHN n'a pas été provisionné dans les cinq minutes (ou si une mise à jour OTA a été appliquée alors que l'appareil était associé, mais pas provisionné pour FHN), le fournisseur doit revenir à sa configuration d'usine et effacer les clés de compte stockées.
• Une fois le fournisseur associé, il ne doit pas modifier son adresse MAC tant que FHN n'est pas provisionné ou tant que cinq minutes ne se sont pas écoulées.
• Si la clé d'identité éphémère est effacée de l'appareil, celui-ci doit rétablir la configuration d'usine et effacer également les clés de compte stockées.
• Le fournisseur doit refuser les tentatives d'association Bluetooth normales et n'accepter que l'association Fast Pair.
• Le Fournisseur doit inclure un mécanisme permettant aux utilisateurs d'arrêter temporairement la publicité sans réinitialiser l'appareil (par exemple, en appuyant sur une combinaison de boutons).
• Après une coupure de courant, l'appareil doit diffuser des trames Association express non détectables jusqu'à la prochaine invocation de read beacon parameters (lire les paramètres de la balise). Cela permet au Seeker de détecter l'appareil et de synchroniser l'horloge, même en cas de décalage important.
• Lorsque vous faites la promotion de cadres Association express non détectables, les indications d'UI ne doivent pas être activées.
• Les frames Fast Pair détectables ne doivent pas être annoncés lorsque le fournisseur est provisionné pour FHN.
• Le fournisseur ne doit pas exposer d'informations d'identification de manière non authentifiée (par exemple, des noms ou des identifiants).

Consignes spécifiques aux appareils Bluetooth Classic

Cette section décrit les aspects spécifiques des appareils Bluetooth classiques compatibles avec FHN.

Provisionnement FHN des appareils déjà associés

Le fournisseur n'est pas toujours provisionné pour FHN lors de l'association avec le demandeur, mais un certain temps après. Dans ce cas, il est possible que le fournisseur ne dispose pas d'une adresse MAC BLE à jour, qui est requise pour établir une connexion GATT. Le fournisseur doit permettre au demandeur d'obtenir son adresse BLE d'au moins l'une des manières suivantes lorsqu'il est déjà associé :

• Le fournisseur peut diffuser périodiquement les données de compte Fast Pair qui permettent au demandeur de trouver son adresse BLE via un scan BLE.
  Cette approche convient aux fournisseurs qui n'implémentent pas le flux de messages.
• Le fournisseur peut fournir ces données via le flux de messages Association express sur Bluetooth classique.
  Cette approche convient aux fournisseurs qui ne diffusent pas de frames Association express lorsqu'ils sont connectés au demandeur via Bluetooth.

La prise en charge des deux approches augmente les chances que l'utilisateur puisse provisionner l'appareil pour FHN.

Flux de messages Association express

Le fournisseur peut implémenter le flux de messages Association express et l'utiliser pour informer le demandeur des informations sur l'appareil. L'implémentation du flux de messages permet d'activer certaines fonctionnalités décrites dans cette section.

Le fournisseur doit envoyer des messages d'informations sur l'appareil chaque fois que le canal RFCOMM du flux de messages est établi.

Version du micrologiciel (code d'informations sur l'appareil 0x09) et capacité de suivi

Lorsqu'une mise à jour du micrologiciel ajoute la prise en charge de FHN au fournisseur, un Seeker connecté peut en informer l'utilisateur et lui proposer de le provisionner. Sinon, l'utilisateur doit accéder manuellement à la liste des appareils Bluetooth pour lancer le provisionnement FHN.

Pour ce faire, le fournisseur doit utiliser la propriété "Version du micrologiciel" (code 0x09) pour signaler une valeur de chaîne représentant la version du micrologiciel. De plus, le fournisseur doit prendre en charge le protocole qui informe le demandeur des modifications des fonctionnalités en raison des mises à jour du micrologiciel.

Octet	Type de données	Description	Valeur
0	uint8	Événement d'informations sur l'appareil	0x03
1	uint8	Version du micrologiciel	0x09
2 - 3	uint16	Longueur de données supplémentaires	Variable
var	tableau d'octets	Chaîne de version	Variable

Tableau 18 : événement d'informations sur l'appareil : version du micrologiciel mise à jour.

Lorsqu'il reçoit une demande de mise à jour des fonctionnalités (0x0601), si le fournisseur a activé la prise en charge du suivi FHN, il doit répondre comme indiqué dans le tableau 12.

Octet	Type de données	Description	Valeur
0	uint8	Événement de synchronisation des fonctionnalités de l'appareil	0x06
1	uint8	Suivi FHN	0x03
2 - 3	uint16	Longueur de données supplémentaires	0x0007
4	uint8	État du provisionnement FHN	0x00 si non provisionné ; 0x01 si provisionné par un compte
5 - 10	tableau d'octets	Adresse MAC BLE actuelle de l'appareil	Variable

Tableau 19 : Événement de synchronisation de la capacité de l'appareil : capacité de suivi ajoutée.

Identifiant éphémère actuel (code d'informations sur l'appareil 0x0B)

Le fournisseur peut utiliser l'identifiant éphémère actuel (code 0x0B) pour signaler la valeur actuelle de l'EID et de l'horloge lorsque le fournisseur est provisionné pour FHN, afin de synchroniser le demandeur en cas de décalage de l'horloge (par exemple, en raison d'une batterie déchargée). Sinon, le Seeker initie une connexion plus coûteuse et moins fiable à cette fin.

Octet	Type de données	Description	Valeur
0	uint8	Événement d'informations sur l'appareil	0x03
1	uint8	Identifiant éphémère actuel	0x0B
2 - 3	uint16	Longueur de données supplémentaires	0x0018 ou 0x0024
4 - 7	tableau d'octets	Valeur de l'horloge	Exemple : 0x13F9EA80
8 à 19 ou 31	tableau d'octets	EID actuel	Exemple : 0x1122334455667788990011223344556677889900

Tableau 20 : événement d'informations sur l'appareil : synchronisation de l'horloge.

Rétablir la configuration d'usine

Pour les appareils compatibles avec le rétablissement de la configuration d'usine : si cette opération est effectuée, le fournisseur doit arrêter la diffusion de signaux et effacer la clé d'identité éphémère ainsi que toutes les clés de compte stockées, y compris la clé de compte du propriétaire.

Après une réinitialisation des paramètres d'usine (manuelle ou programmatique), le fournisseur ne doit pas commencer à diffuser Fast Pair immédiatement, afin d'empêcher le processus d'association de démarrer immédiatement après la suppression de l'appareil par l'utilisateur.

Prévention du suivi indésirable

Les appareils FHN certifiés doivent également répondre aux exigences de la version d'implémentation de la spécification multiplate-forme pour la détection des traceurs de localisation indésirables (DULT).

Consignes spécifiques à FHN à respecter pour être conforme aux spécifications DULT :

• Tout appareil compatible avec FHN doit être enregistré dans la console Appareils à proximité et la fonctionnalité "Localiser le hub" doit être activée.
• L'appareil doit implémenter le service et la caractéristique "Accessory Non-Owner" définis dans la version d'implémentation de la spécification DULT, y compris les opérations Accessory Information et Non-owner controls.
• Pendant la période de rétrocompatibilité, telle que définie dans la spécification DULT, le frame annoncé tel que défini dans le présent document ne change pas.
• Le "mode de protection contre le suivi indésirable" défini dans ce document correspond à l'"état séparé" défini par la spécification DULT.
• Consignes pour implémenter les codes d'opération Accessory Information :
  • Get_Product_Data doit renvoyer l'ID de modèle fourni par la console, complété par des zéros pour répondre à l'exigence de 8 octets. Par exemple, l'ID de modèle 0xFFFFFF est renvoyé sous la forme 0x0000000000FFFFFF.
  • Get_Manufacturer_Name et Get_Model_Name doivent correspondre aux valeurs fournies dans la console.
  • Get_Accessory_Category peut renvoyer la valeur générique "Localisateur" si aucune autre catégorie ne correspond mieux au type d'appareil.
  • Get_Accessory_Capabilities doit indiquer la prise en charge de la sonnerie et de la recherche d'identifiant BLE.
  • Get_Network_ID doit renvoyer l'identifiant de Google (0x02).
• Consignes pour implémenter le code d'opération Get_Identifier :
  • L'opération ne doit renvoyer une réponse valide que pendant cinq minutes après que l'utilisateur a activé le mode "identification", qui nécessite une combinaison de pressions sur les boutons. Un signal visuel ou audio doit indiquer à l'utilisateur que le fournisseur est passé dans ce mode. Les instructions spécifiques au modèle pour activer ce mode doivent être fournies à Google comme condition de certification et au moins 10 jours avant toute mise à jour ou modification des instructions.
  • La réponse est construite comme suit : les 10 premiers octets de l'identifiant éphémère actuel, suivis des 8 premiers octets de HMAC-SHA256(recovery key, the truncated current ephemeral identifier).
• Consignes pour implémenter l'identifiant via NFC :
  • Utilisez find-my.googleapis.com/lookup comme URL.
  • En tant que paramètre e, utilisez la même réponse que celle construite pour Get_Identifier, encodée en hexadécimal.
  • Pour le paramètre pid, utilisez la même réponse que celle construite pour Get_Product_Data, encodée en hexadécimal.
• L'appareil doit obligatoirement inclure un dispositif sonore et prendre en charge la fonction de sonnerie. Conformément aux spécifications DULT, le dispositif sonore doit émettre un son d'une intensité maximale d'au moins 60 phons, comme défini dans la norme ISO 532-1:2017.
• Consignes pour implémenter l'opcode Sound_Start :
  • La commande doit déclencher une sonnerie sur tous les composants disponibles.
  • Le volume maximal pris en charge doit être utilisé.
  • La durée de sonnerie recommandée est de 12 secondes.
• Les balises de localisation doivent inclure un mécanisme permettant aux utilisateurs d'arrêter temporairement la publicité sans réinitialiser l'appareil (par exemple, en appuyant sur une combinaison de boutons).
  • Les instructions de désactivation doivent être documentées dans une URL accessible au public et fournies à Google comme condition de certification, au moins 10 jours avant toute mise à jour ou modification des instructions.
  • L'URL doit être compatible avec la localisation. Selon le client, la langue sera fournie sous forme de paramètre de requête ("hl=en") ou à l'aide de l'en-tête HTTP "accept-language".

Consignes concernant les protocoles interchangeables

• Un seul protocole doit être utilisé à la fois. Assurez-vous qu'un seul réseau peut fonctionner sur l'appareil à la fois. Cette exigence est nécessaire pour s'assurer qu'il n'y a pas de mélange de données utilisateur sensibles entre différents protocoles.
• Il est suggéré d'intégrer une procédure de réinitialisation matérielle à l'appareil, qui permet à un utilisateur de le reconfigurer avec un autre réseau.
• La procédure de mise à jour d'un appareil vers un réseau doit être conviviale et équitable entre les réseaux. Un utilisateur doit pouvoir choisir le réseau qu'il souhaite utiliser sans privilégier l'un des réseaux. Ce flux doit être approuvé par l'équipe Google.

Mises à jour du micrologiciel

Le partenaire doit gérer le processus et la distribution des mises à jour OTA à l'aide de son propre workflow d'application mobile ou Web.

L'Association express permet d'envoyer des notifications à l'utilisateur pour l'informer des mises à jour OTA disponibles. Pour utiliser ce mécanisme :

• La dernière version du micrologiciel doit être mise à jour dans la console Nearby Devices.
• Une application associée doit être définie dans la console Appareils à proximité. Il doit être compatible avec l'intention de mise à jour du micrologiciel.
• Le fournisseur doit implémenter la caractéristique GATT Firmware revision (Révision du micrologiciel).

Pour empêcher le suivi, l'accès à la caractéristique Révision du micrologiciel doit être limité. Seeker lira d'abord l'état de provisionnement et fournira une clé d'authentification, comme défini dans cette spécification, puis lira la révision du micrologiciel. Cette opération sera effectuée via la même connexion. Si une tentative de lecture de la révision du micrologiciel est effectuée et que le fournisseur n'est pas associé ou qu'aucune opération authentifiée n'a été effectuée avec succès sur cette même connexion, le fournisseur doit renvoyer une erreur d'authentification.

Compatibilité

Le réseau Localiser nécessite l'activation des services de localisation et de la connexion Bluetooth. Nécessite une connexion au réseau mobile ou à Internet. Fonctionne sous Android 9 ou version ultérieure, dans certains pays et pour les utilisateurs à partir d'un certain âge.

Journal des modifications

Version FHN	Date	Commentaire
v1		Version initiale de la spécification FHN pour l'accès anticipé.
v1.1	février 2023	Ajout d'une indication en texte clair du mode de protection contre le suivi indésirable. Ajout d'une option permettant d'ignorer l'authentification des demandes de sonnerie en mode protection contre le suivi indésirable.
v1.2	Avr. 2023	Mise à jour de la définition d'un AK de propriétaire. Ajout d'une recommandation pour la récupération en cas de perte de puissance dans les balises de localisation. Ajout d'une précision concernant l'aléatorisation de l'adresse MAC. Ajout d'une précision sur la rotation de l'adresse MAC en mode protection contre le suivi indésirable. Ajout d'une consigne sur la désactivation des balises de localisation.
v1.3	Déc. 2023	Ajout d'une précision sur les informations permettant d'identifier une personne exposées par les balises de localisation. Ajout d'une exigence d'implémentation de la spécification de prévention du suivi indésirable. Ajout de consignes pour les appareils à protocole commutable.
