Рекомендации по сертификации Fast Pair 3.2 (версия 2.0)

Примечание. Google настоятельно рекомендует использовать приложение Validator для проведения сертификационных тестов.

Последнее обновление: 29 марта 2024 г.

• Тестируемое устройство («DUT») должно быть устройством, очищенным на заводе (т. е. DUT не может быть персональным устройством или устройством, содержащим какую-либо личную информацию).
• Доступные здесь тестовые материалы (например, процессы, инструкции и другая информация) являются частью служб Google, на них распространяются права интеллектуальной собственности Google и Условия использования Google, расположенные по адресу http://www.google.com/accounts/. TOS как будто это «программное обеспечение».

1. Подготовка к сертификации

1.1 Определение

• Первоначальное соединение — это соединение между устройством, совместимым с быстрым соединением, и телефоном, при котором пользователь входит в учетную запись Google в самый первый раз, а телефон обнаруживает рекламу с устройства и распознает идентификатор модели устройства. Затем пользователь следует инструкциям, отображаемым во всплывающем уведомлении, для подключения устройства. (В этом руководстве под «устройством» подразумевается гарнитура или динамик Bluetooth, а не эталонный телефон.)

• Последующее сопряжение — это более позднее сопряжение между этим ранее первоначально сопряженным устройством и другим телефоном, на котором выполнен вход в ту же учетную запись Google, и телефон обнаруживает рекламу и распознает ключ учетной записи с устройства. Затем пользователь следует инструкциям, показанным в уведомлении, для подключения устройства.

1.2 Требования

• Эталонные телефоны с ОС Android v11 и более поздних версий.

  • Рекомендуемые эталонные телефоны для всех версий ОС Android:
    • Google Пиксель 8 (Андроид 14)
    • Google Пиксель 7 (Андроид 13)
    • Google Пиксель 6 (Андроид 12)
    • Google Пиксель 5 (Андроид 11)
    • Samsung S20 или более поздняя версия под управлением Android 12 или 13
  • Должно быть подключено к Интернету, а в настройках включены Bluetooth и геолокация.
  • Необходимо войти в ту же учетную запись Google.
  • Эталонные телефоны — это телефоны на рынке, которые имеют большую аудиторию.

• Устройство Bluetooth с поддержкой Fast Pair 2.0.

• Снимки экрана в этом руководстве сделаны с телефона под управлением Android P.

1.3 Проверьте версию сервиса Google Play

• Цель: подтвердить, что мы используем правильную версию модуля Fast Pair для тестирования.

• Перейдите в «Настройки» > «Google» > «Знак вопроса в правом углу» > «Три точки в правом углу» > «Информация о версии» , затем проверьте версию сервисов Google Play (она должна быть 22.XX.XX или выше).

1.4 Включить идентификатор режима отладки

• Предоставленный вам идентификатор модели является идентификатором режима отладки. Чтобы включить его, перейдите в «Настройки» > «Google» > «Устройства и общий доступ» > «Устройства » и включите «Включить результаты отладки». Если на этой странице отсутствует параметр «Включить результаты отладки», убедитесь, что параметры разработчика в Seeker включены.

Примечание. На старых устройствах путь немного другой, например «Настройки» > «Google» > «Подключения устройств» > «Устройство» > меню из трех точек в правом верхнем углу для Android 12.

1.5 Включить уведомления сервисов Google Play

• Откройте «Настройки» > «Уведомления» > «Настройки приложения» > «Службы Google Play» и убедитесь, что переключатель «Уведомления» включен.

1.6 Убедитесь, что вы можете получить доступ к серверу результатов теста

Некоторые тестовые данные загружаются непосредственно на серверы Google. Эти данные необходимы для завершения самотестирования перед началом лабораторной сертификации. Убедитесь, что ваш тестовый телефон имеет следующее:

• Вошедшая в систему тестовая учетная запись, присоединившаяся к тестовой группе FP .
• Возможность оставаться включенным и подключенным к Интернету в течение 25 часов во время и после выполнения начального и последующих тестов сопряжения. В это время телефон попытается загрузить тестовые данные и результаты.
• Период тестирования и идентификатор модели тестирования соответствуют значениям, указанным в отчете самопроверки .
• Настройки использования и диагностики включены на тестовом устройстве. Это можно проверить, перейдя в: «Настройки» > «Google» > 3 точки в правом верхнем углу > «Использование и диагностика» > «Включить использование и диагностику».

2. Критерии сертификации

2.1 Определения

• «Все телефоны» — это тестовые эталонные телефоны с ОС Android 11.x и более поздних версий Android.
• «Среднее время сопряжения» как (сумма времени всех успешных сопряжений) / (10 — количество неудачных сопряжений). Расчет времени сопряжения начинается в тот момент, когда пользователь нажимает уведомление о быстром соединении, и заканчивается в тот момент, когда устройство Bluetooth успешно подключилось по Bluetooth и отобразило уведомление.
• «Показатель успеха» как (количество всплывающих уведомлений в течение 1 минуты / 10 при дистанционном тестировании)

2.2 Всплывающее окно уведомления о первоначальном сопряжении

• Уведомление должно появиться в течение 5 секунд.

2.3 Спецификация сертификации для сопряжения

• Примечание. Для отправки отчета о самотестировании на этапе сертификации настоятельно рекомендуется использовать Fast Pair Validator , чтобы облегчить 100 раз начальное сопряжение и записать время сопряжения во время самотестирования в отчет о самотестировании . Результаты будут зарегистрированы в отчете о самотестировании. Консоль устройства , где вы регистрируете идентификатор модели для лучшего самопроверки.

• Скорость прохождения начального и последующего спаривания. Тестовое расстояние составляет 0,3 метра при тестировании начального и последующего спаривания.

• Для 80% всех эталонных телефонов процент первого и последующего прохождения должен составлять не менее 80% соответственно.

• Время начального и последующего сопряжения. Тестовое расстояние составляет 0,3 метра при тестировании начального и последующего сопряжения.

• Каждый эталонный телефон будет протестирован на первоначальное и последующие сопряжения по 10 раз соответственно.

• Среднее время сопряжения должно быть в пределах 12 секунд.

• 80% времени первоначального и последующего сопряжения эталонного телефона должно соответствовать этим критериям.

2.4 Спецификация сертификации для расстояния

• Вероятность успеха на расстоянии 0,3 метра должна составлять 100 %, что означает, что на каждом эталонном телефоне при 10 тестах должно быть показано 100 % уведомление на расстоянии 0,3 метра.
• Частота появления уведомлений о сопряжении на расстоянии 1,2 метра должна быть меньше или равна 20% в 10 раз.
• Вероятность успеха на расстоянии 2 метров должна составлять 100 %, что означает, что на каждом эталонном телефоне при 10 тестах вообще НЕ должно отображаться уведомление на расстоянии 2 метра в течение одной минуты.
• Каждое расстояние будет проверено 10 раз для каждого эталонного телефона.
• В 80% всех эталонных телефонов всплывающее уведомление на трех расстояниях (0,3 метра, 1,2 метра и 2 метра) должно соответствовать критериям.

3. Руководство по тестированию Fast Pair 2.0

3.1 Пользовательский интерфейс

На следующих изображениях описаны 4 различных процесса сопряжения:

1. Первоначальное сопряжение без загрузки приложения-компаньона устройства.

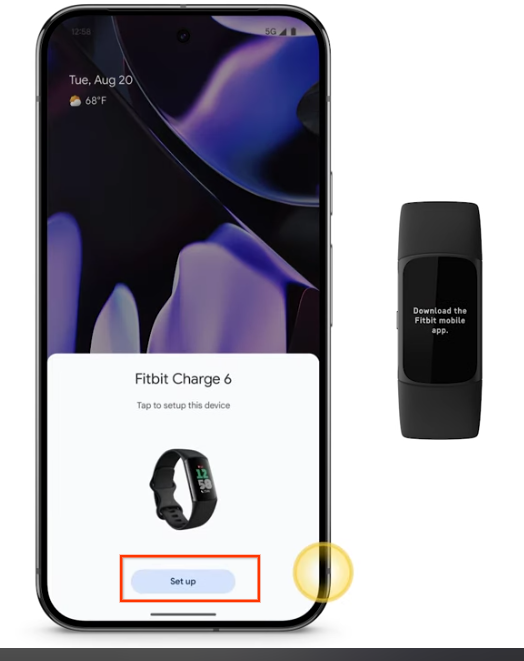

1. Первоначальное сопряжение с загруженным приложением-компаньоном устройства.

1. Последующее сопряжение с загруженным приложением-компаньоном устройства.

2. Последующее сопряжение без загрузки приложения-компаньона устройства.

   В случаях 3 и 4 используется один и тот же поток.

• Статус ошибки

Если идентификатор модели не связан со ссылкой на сопутствующее приложение, тестировщики не увидят сообщение о загрузке при появлении уведомления «Устройство подключено». Тестер увидит только имя устройства в разделе «Устройство подключено», как и при последующих сопряжениях.

3.2 Тестовый пример 1: Первоначальное сопряжение

3.2.1 Настройка и тестирование

• Убедитесь, что устройство Bluetooth ранее не было сопряжено ни с одним телефоном, на котором выполнен вход в учетную запись Google. Если это не так, в телефоне A перейдите к настройкам Bluetooth, выберите «Забыть устройство», включите режим полета и выключен, поскольку это помогает сбросить состояния Bluetooth.
• Убедитесь, что параметр «Автоматически сохранять устройства» включен. По умолчанию этот переключатель выключен. Вы можете найти эту опцию в «Настройки» > «Google» > «Устройства» > «Сохраненные устройства телефона А».
• Переведите устройство Bluetooth в режим сопряжения.
• Разместите устройство Bluetooth на расстоянии 0,3 м от телефона A.
• Подождите, пока появится уведомление на эталонном телефоне A. Уведомление должно появиться в течение 5 секунд.
• Начинайте отсчет времени с момента нажатия на первое уведомление, пока не увидите всплывающее уведомление «Устройство подключено» на телефоне А.
• Запишите время в разделе «Первоначальное сопряжение» отчета об испытаниях.

3.2.2 Ожидаемое поведение

• Появится половина листа первоначального сопряжения:

• Коснитесь уведомления, чтобы начать сопряжение с помощью быстрого соединения. В уведомлении будет отображаться прогресс:

• Когда быстрое сопряжение будет завершено, вы увидите следующее уведомление. Если производитель устройства выпускает сопутствующее приложение, нажав на ссылку, вы перейдете в Google Play для его загрузки.

• Если не удалось выполнить быстрое соединение, половина листа будет выглядеть так:

3.3 Тестовый пример 2. Сопряжение этого устройства с другими эталонными телефонами, связанными с той же учетной записью Google (последующее сопряжение).

3.3.1 Настройка и тестирование

• Убедитесь, что устройство Bluetooth ранее было сопряжено с другим телефоном (телефоном А), на котором выполнен вход в ту же учетную запись Google.

  • Как проверить, было ли устройство Bluetooth ранее сопряжено с тем же телефоном с учетной записью Google A?
    • Сначала проверьте телефон А, на котором выполнено первоначальное сопряжение с устройством, и перейдите в «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» . Под учетной записью вы увидите сопряженное устройство, как показано на следующем снимке экрана:

  * Second, check the phone B for subsequent pairing test. Still, go to
    **Settings > Google > Devices & sharing (or Device connections) >
    Devices > Saved devices**. If you see the paired device synced to this
    phone B, then subsequent pairing notification should be able to pop up.

• По сути, после запуска тестового сценария 1 (первоначальное сопряжение) с телефоном A вы используете другой эталонный телефон B с той же учетной записью для проверки этого тестового сценария 2 (последующее сопряжение).
• Разместите устройство Bluetooth на расстоянии 0,3 м от телефона.
• Подождите, пока имя устройства синхронизируется с учетной записью. Откройте «Настройки» > Google > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» , чтобы проверить, отображается ли имя устройства. Как только устройство отобразится, покиньте эту страницу и оставайтесь на домашней странице.
• Подождите, пока появится следующее уведомление.
• Начинайте отсчет времени с момента нажатия на последующее уведомление на телефоне B, пока не увидите всплывающее уведомление «Устройство подключено».
• Запишите время в разделе «Последующие» для этого телефона B.
• Очистите сохраненную запись, выполнив следующие действия, что является обязательным условием для следующего теста.
  • Забудьте подключенное устройство в настройках Bluetooth.
  • Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» . Выключите «Автоматическое сохранение устройств» и вернитесь на предыдущую страницу, затем снова включите «Автоматическое сохранение устройств», и вы увидите результат ниже: «Нет устройств».
  • Поверните устройство, чтобы перейти в режим сопряжения.

3.3.2 Ожидаемое поведение

• Всплывает уведомление о сопряжении для ранее связанного устройства.

• Коснитесь уведомления, чтобы начать последующее сопряжение. В уведомлении будет отображаться прогресс:

• Когда быстрое сопряжение будет завершено, вы увидите следующее уведомление:

• Если не удалось выполнить быстрое сопряжение, уведомление будет выглядеть следующим образом:

3.4 Тестовый пример 3. Убедитесь, что ключ учетной записи BLE все еще передается.

• Убедитесь, что гарнитура по-прежнему передает данные учетной записи , когда ее невозможно обнаружить, например: после завершения первоначального сопряжения и подключения, если только гарнитура не выключена.
• Выберите эталонный телефон и протестируйте его один раз в течение как минимум 30 минут.

3.5 Тестовый пример 4: Критерии расстояния

• Проверьте каждую дистанцию ​​(0,3 м, 1,2 м и 2 м) 10 раз индивидуально.
• Если эталонный телефон обнаруживает сигнал и появляется всплывающее уведомление, это можно записать, например, как «0,3 метра — да (7/10)», что означает «Уведомление всплывет 7 раз (из 10 раз теста)» на 0,3 метра"

3.6 Как записать журнал отладки

3.6.1 Прежде чем воспроизвести ошибку...

• Обратите внимание, что все следующие действия необходимо выполнить до воспроизведения ошибки. Поэтому совет, который поможет упростить ведение журнала, — запускать эти команды каждый раз после перезагрузки устройства перед началом теста.

• Чтобы включить ведение журнала и получить отчет об ошибке, выполните следующую команду:

  • adb logcat -G 16M

• Убедитесь, что вы включили «Журнал отслеживания Bluetooth HCI для отладки», как описано ниже.

• Включите параметры разработчика и журнал отслеживания HCI. Цель — включить журнал отслеживания Bluetooth HCI для отладки. Возьмем, к примеру, телефон Pixel. Перейдите в «Настройки» > «Система» > «О телефоне» > «Номер сборки » и нажмите «Номер сборки» 7 раз, и вы увидите всплывающее сообщение о том, что параметры разработчика открыты. Перейдите в «Настройки» > «Система» > «Дополнительно» , и вы увидите появившиеся параметры разработчика.

• Включите журнал отслеживания HCI. Нажмите «Параметры разработчика» и включите «Включить журнал отслеживания Bluetooth HCI», чтобы получить файл журнала пакетов HCI для анализа отладки.

• Включите и отключите режим полета, чтобы изменения вступили в силу.

3 .6.2 Как получить файл журнала logcat

• Запустите adb devices , чтобы отобразить все серийные номера устройств на терминале.
• Запустите adb -s {device serial number} logcat > {logcat name}.txt (вы можете назвать файл logcat произвольно и одновременно регистрировать несколько устройств).
• Когда ошибка была воспроизведена…
• Запустите Ctrl+C , чтобы остановить логарифм.
• Запустите adb bugreport , чтобы создать zip-файл, который должен содержать все данные. Это может занять несколько минут.
• Выполните следующие команды, чтобы получить btsnoop_hci.log (устройства должны быть рутированы)
  • Для Android O (8.0) или новее: adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Для Android N: adb pull sdcard/btsnoop_hci.log
  • Если предыдущие пути не содержат adb shell; find hci.log , чтобы узнать местоположение.

4. Критерии сертификации функций:

Необходимо пройти все приведенные ниже тестовые случаи. Уведомление о заряде батареи является обязательным только для настоящей беспроводной гарнитуры.

Примечание. HUN представляет собой уведомление «Heads up». Не забудьте включить журнал HCI при тестировании.

4.1 Уведомления о заряде батареи

Примечание. Порог уведомления о низком заряде батареи по умолчанию установлен на уровне 19 %. Чтобы изменить пороговое значение по умолчанию, обратитесь в Google для дальнейшего обсуждения.

4.1.1 Показывать левое + правое + уведомление о заряде батареи.

Примечание. Только гарнитуры, которые поддерживают уведомление о заряде аккумулятора в чехле, должны показывать уровень заряда аккумулятора в чехле.

Процедура:

1. Выполните сопряжение тестового телефона с настоящей беспроводной гарнитурой.
2. Закрыть дело
3. Откройте кейс и проверьте.

Проверять:

1. В уведомлении о заряде батареи отображаются три изображения слева, корпуса и справа, а уровень заряда батареи правильный. (со значком зарядки на левом и правом наушниках)

4.1.2 Информация о батарее должна обновляться после изменения уровня заряда батареи.

Процедура:

1. Выполните сопряжение тестового телефона с настоящей беспроводной гарнитурой.
2. Используйте настоящую беспроводную гарнитуру для воспроизведения любого видео в течение 10 минут. (Чтобы уменьшить мощность.)
3. Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» > «Имя гарнитуры» .

Проверять:

1. Информация о батарее должна обновляться после изменения уровня заряда батареи.
2. Уровень заряда батареи должен быть таким же, как уровень заряда батареи, указанный в ярлыке Bluetooth (вытяните вниз панель быстрых настроек), уровень заряда батареи должен совпадать с уровнем одного из наушников, лучше показывать самый низкий уровень заряда батареи.

4.1.3 Запретить уведомление, HUN следует уволить (закрыть дело)

Процедура:

1. Выполните сопряжение тестового телефона с настоящей беспроводной гарнитурой.
2. Открытый кейс.
3. Когда появится HUN, закройте регистр.

Проверять:

1. Уведомление о повышении заряда батареи исчезло в течение 3 секунд.

4.2 Персонализированное имя

4.2.1 Базовый вариант гарнитуры 1, Телефон 1, учетная запись A, начальная пара

Предварительное условие:

1. Телефон 1 никогда не был сопряжен с гарнитурой (если у телефона есть кэшированный псевдоним)
2. Перед тестированием выполните сброс настроек гарнитуры до заводских настроек.

Процедура:

1. Войдите в телефон 1 с учетной записью Gmail A. Выполните сопряжение телефона 1 с гарнитурой. Не меняйте имя устройства после сопряжения.
2. Проверьте 3 места ниже.

Проверять:

1. После сопряжения в трех местах на телефоне 1 должна отображаться учетная запись Имя пользователя + информация о гарнитуре. В виде [Имени пользователя] [Имени устройства].

• Проверьте имя в 3-х местах
  1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :



  2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):



  3. Настройки Bluetooth:



4.2.2 Базовый вариант гарнитуры 2, Телефон 2, учетная запись B, начальная пара > изменить имя устройства

Примечание. В этом случае необходимо проверить две функции: 1. когда гарнитура пользователя №1 заимствована пользователем №2 для первоначального сопряжения с телефоном №2. После сопряжения телефон 2 должен увидеть имя устройства пользователя №1. 2. Если пользователь №2 хочет изменить имя устройства гарнитуры, новое имя должно быть обновлено для гарнитуры и отображено на телефоне №2.

Процедура:

1. Продолжайте со случая использования гарнитуры 1 из 3.
2. Телефон 2, учетная запись B, первоначальное сопряжение успешно выполнено.
3. Проверьте 3 места.
4. Откройте настройки Bluetooth > значок шестеренки > значок карандаша > измените имя устройства .

Проверять:

1. После сопряжения должно отображаться имя пользователя учетной записи А + информация о гарнитуре в следующих местах:

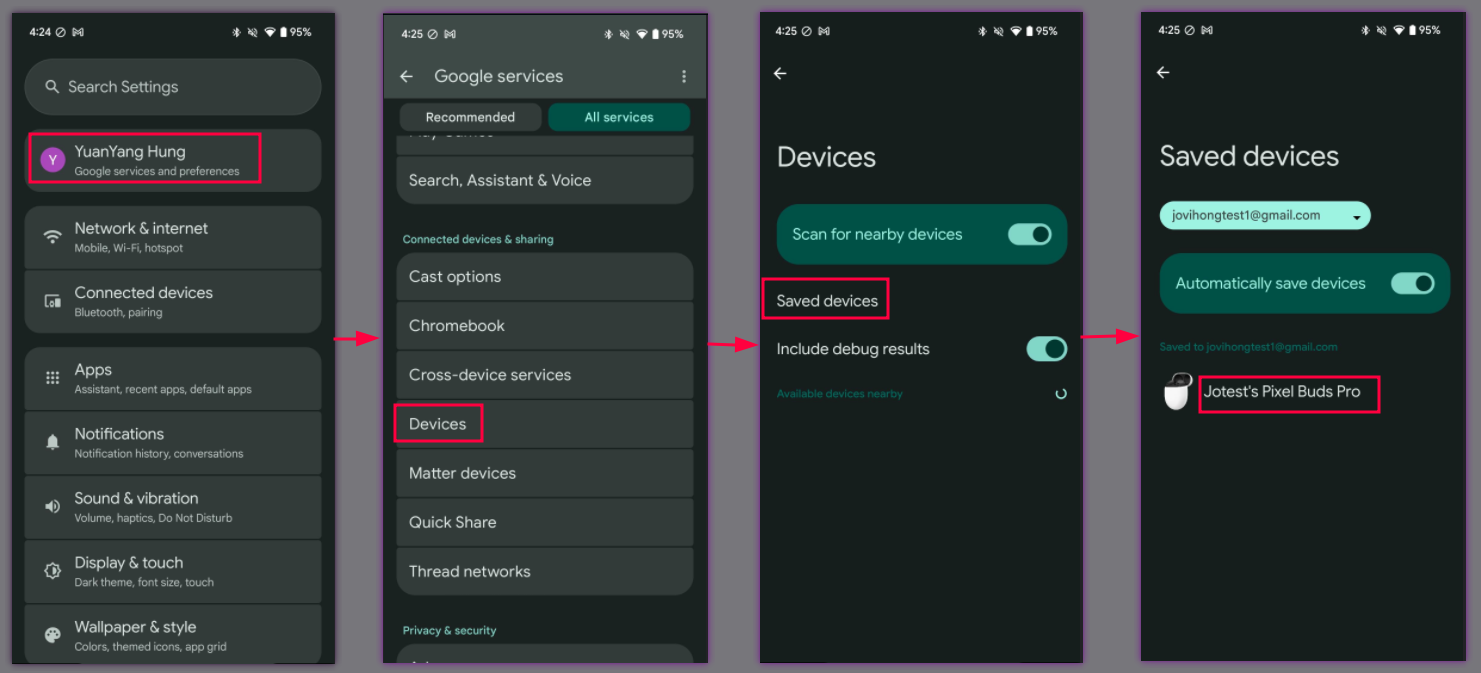

   1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :

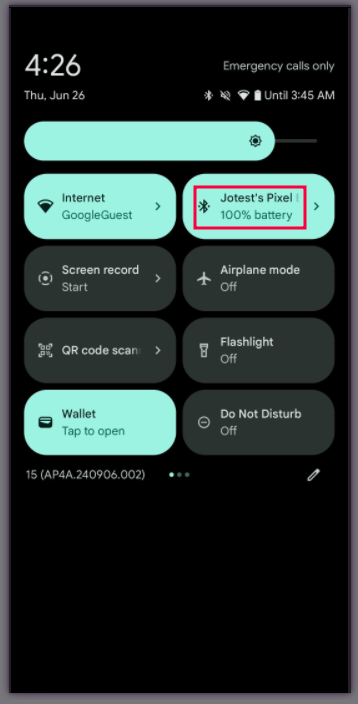

   2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):

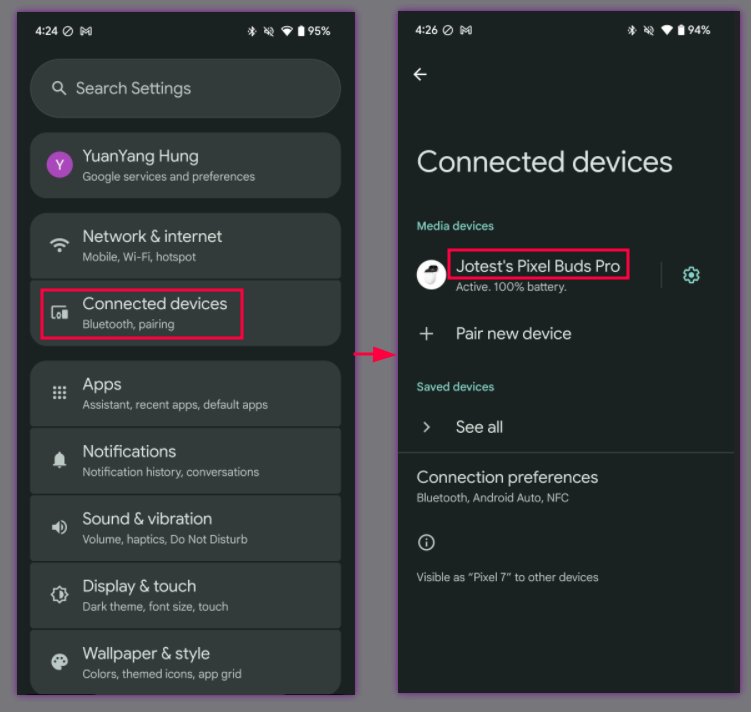

   3. Настройки Bluetooth:



2. После изменения имени устройства новое имя должно появиться в следующих местах:

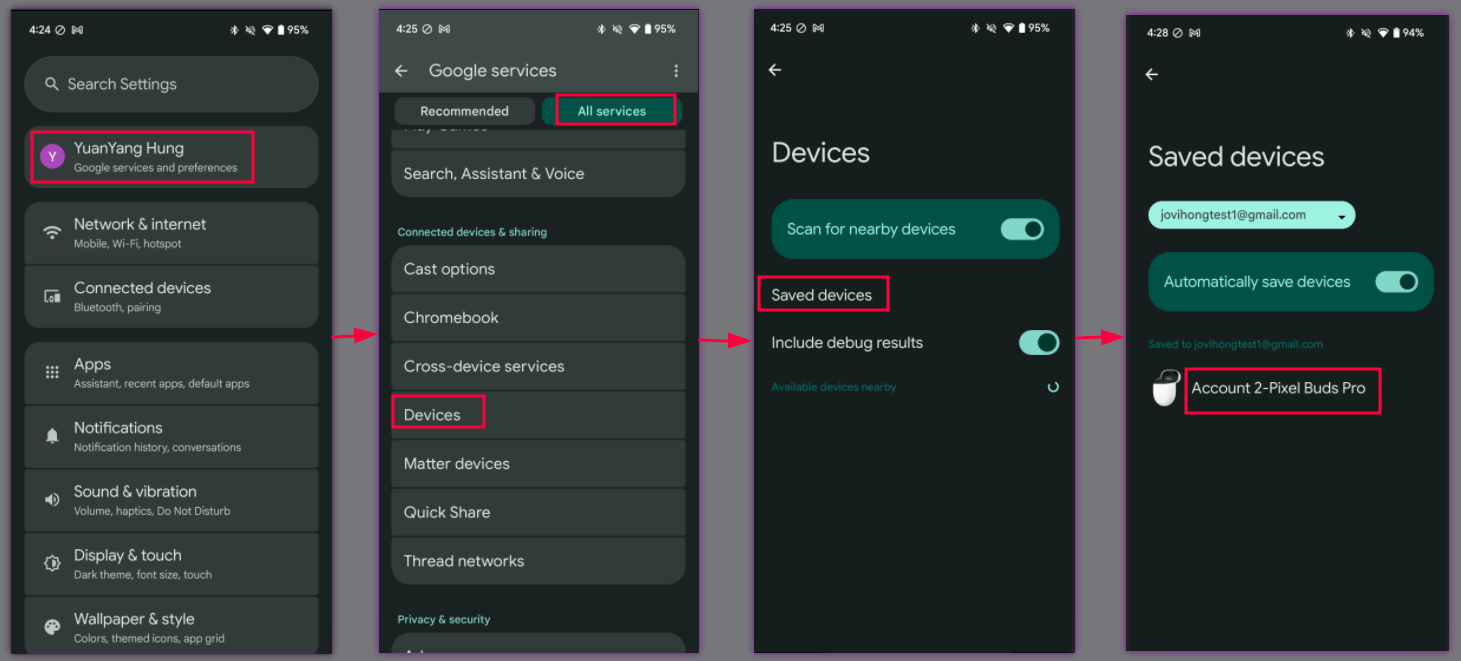

   1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :

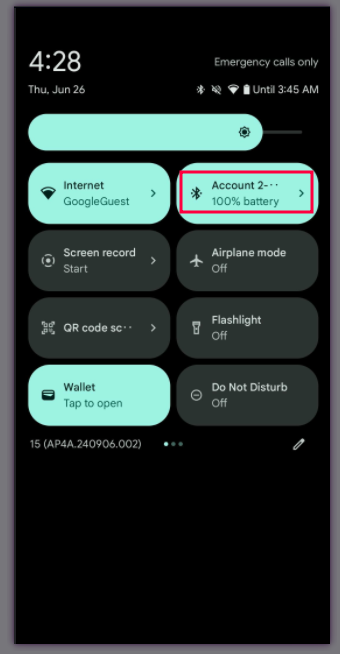

   2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):

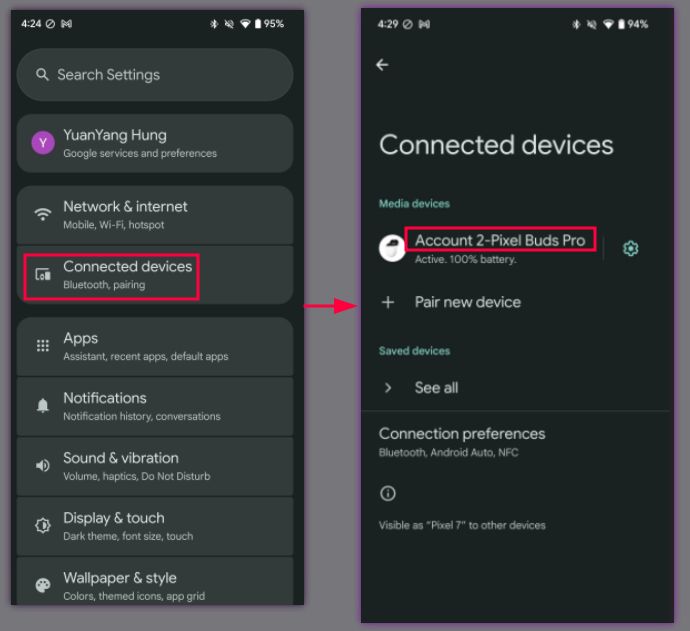

   3. Настройки Bluetooth:



4.2.3 Базовый вариант гарнитуры 3, Телефон 3, учетная запись C, начальная пара

Примечание. В этом случае необходимо убедиться, что когда пользователь №3 одолжил гарнитуру пользователя №2, после первоначального сопряжения пользователя №3 с телефоном 3 имена новых устройств пользователя №2 должны отображаться на телефоне 3.

Процедура:

1. Продолжайте со случая 2 из 3 с использованием гарнитуры.
2. Телефон 3, учетная запись C, первоначальное подключение успешно выполнено.
3. Проверьте 3 места, перечисленные ниже:

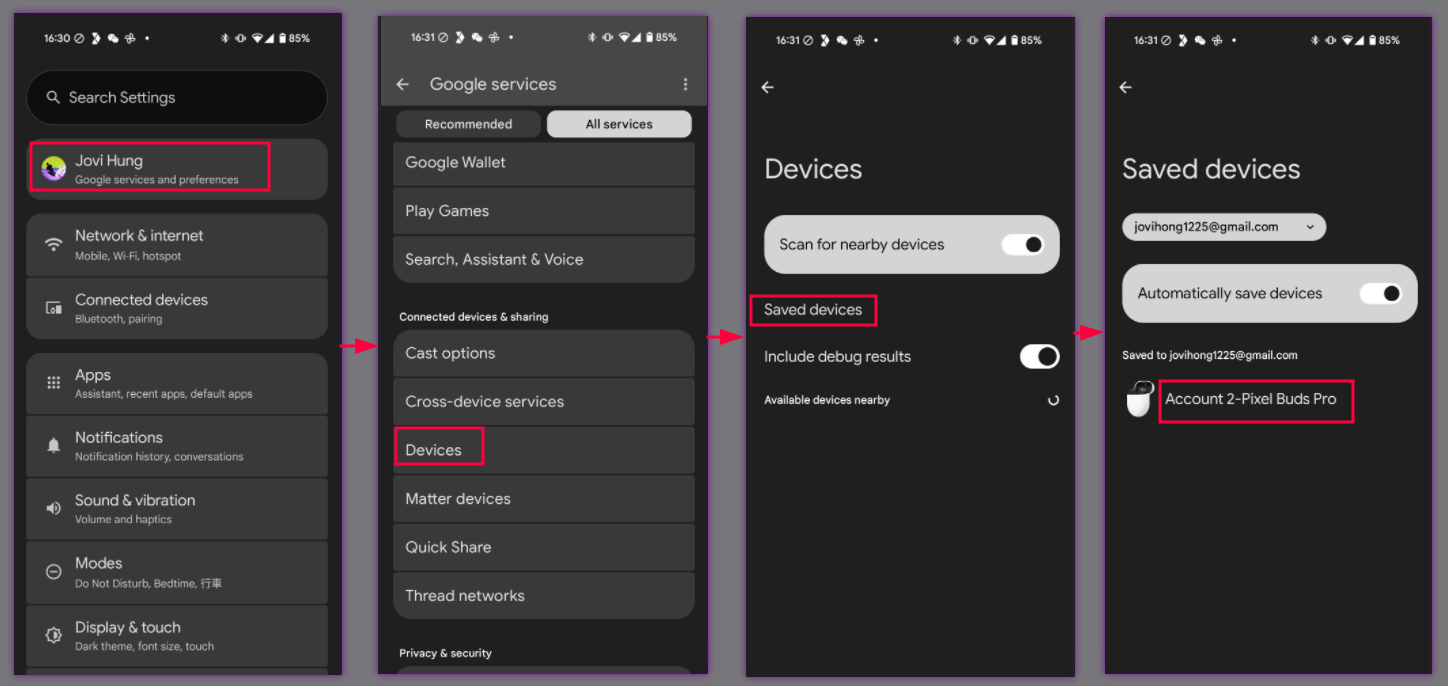

   1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :

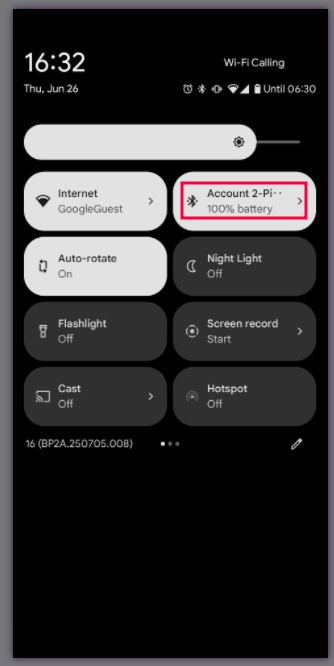

   2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):

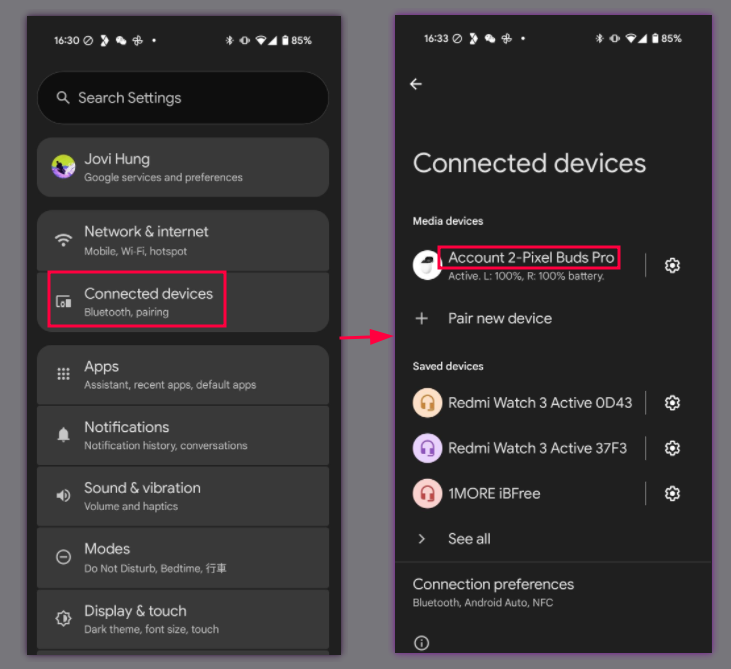

   3. Настройки Bluetooth:



Проверять :

1. На телефоне 3 должно отображаться имя нового устройства телефона 2 в тех же трех местах, которые указаны в шаге процедуры выше.

4.3 Поиск устройства — кольцевая гарнитура

4.3.1 Функция гарнитуры вызывного устройства

Процедура:

1. Сопряжение телефона с гарнитурой успешно выполнено.
2. Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» > «Имя гарнитуры» > «Найти устройство» .



3. Нажмите кнопку звонка устройства. (Если на тестовой гарнитуре есть правый и левый наушники, на ней должны отображаться две кнопки для левого и правого)



4. Нажмите кнопку «Отключить звук».



Проверять:

1. Статус под названием гарнитуры должен показывать «Подключено».
2. При нажатии этой кнопки гарнитура должна зазвонить настроенной мелодией звонка. (Настоящая беспроводная гарнитура должна звонить на соответствующей стороне справа/слева)
3. Гарнитура должна отключить звук немедленно, без каких-либо задержек.

Примечание. Функции Ring необходимо протестировать более пяти раз.

4.4 Задним числом записать ключ учетной записи

4.4.1 Ретроактивное сопряжение и подтверждение

Процедура:

1. Переведите устройство быстрого сопряжения в режим сопряжения.
   1. Вы увидите всплывающее уведомление, не нажимайте на него.
2. Откройте «Настройки» > «Подключенные устройства» > «Подключить новое устройство», нажмите, чтобы выполнить сопряжение.



3. Подождите минуту, вы увидите уведомление о ретроактивной паре.
4. Коснитесь уведомления, чтобы сохранить гарнитуру в своей учетной записи.



5. Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства».

Проверять:

1. Должно появиться уведомление о ретроактивной паре.



2. Вы увидите, что устройство находится в списке сохраненных устройств. Устройство теперь имеет полную поддержку Fast Pair.
