چند خط و چند ضلعی برای نشان دادن مسیرها و مناطق

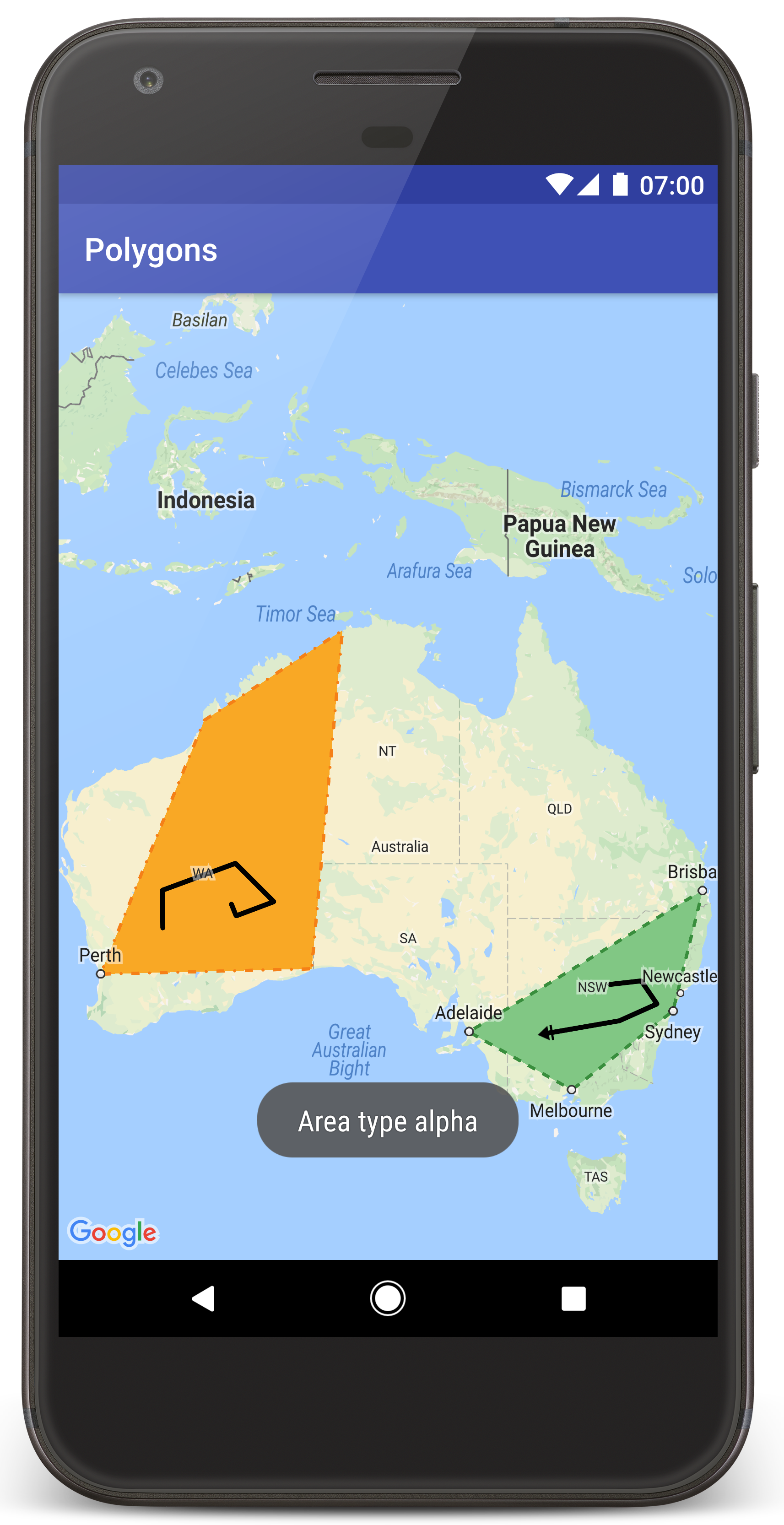

این آموزش به شما نشان می دهد که چگونه یک نقشه گوگل را به برنامه اندروید خود اضافه کنید و از چند خط و چند ضلعی برای نشان دادن مسیرها و مناطق روی نقشه استفاده کنید.

آموزش ساخت برنامه اندروید با استفاده از Maps SDK برای اندروید را دنبال کنید. محیط توسعه پیشنهادی Android Studio است.

کد را دریافت کنید

مخزن Google Maps Android API v2 Samples را کلون کنید یا از GitHub دانلود کنید .

مشاهده نسخه جاوا فعالیت:

    // Copyright 2020 Google LLC
//
// Licensed under the Apache License, Version 2.0 (the "License");
// you may not use this file except in compliance with the License.
// You may obtain a copy of the License at
//
//      http://www.apache.org/licenses/LICENSE-2.0
//
// Unless required by applicable law or agreed to in writing, software
// distributed under the License is distributed on an "AS IS" BASIS,
// WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
// See the License for the specific language governing permissions and
// limitations under the License.

package com.example.polygons;

import android.os.Bundle;
import android.widget.Toast;
import androidx.appcompat.app.AppCompatActivity;
import com.google.android.gms.maps.CameraUpdateFactory;
import com.google.android.gms.maps.GoogleMap;
import com.google.android.gms.maps.OnMapReadyCallback;
import com.google.android.gms.maps.SupportMapFragment;
import com.google.android.gms.maps.model.BitmapDescriptorFactory;
import com.google.android.gms.maps.model.CustomCap;
import com.google.android.gms.maps.model.Dash;
import com.google.android.gms.maps.model.Dot;
import com.google.android.gms.maps.model.Gap;
import com.google.android.gms.maps.model.JointType;
import com.google.android.gms.maps.model.LatLng;
import com.google.android.gms.maps.model.PatternItem;
import com.google.android.gms.maps.model.Polygon;
import com.google.android.gms.maps.model.PolygonOptions;
import com.google.android.gms.maps.model.Polyline;
import com.google.android.gms.maps.model.PolylineOptions;
import com.google.android.gms.maps.model.RoundCap;
import java.util.Arrays;
import java.util.List;


/**
 * An activity that displays a Google map with polylines to represent paths or routes,
 * and polygons to represent areas.
 */
public class PolyActivity extends AppCompatActivity
        implements
                OnMapReadyCallback,
                GoogleMap.OnPolylineClickListener,
                GoogleMap.OnPolygonClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps);

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
                .findFragmentById(R.id.map);
        mapFragment.getMapAsync(this);
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    @Override
    public void onMapReady(GoogleMap googleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-35.016, 143.321),
                        new LatLng(-34.747, 145.592),
                        new LatLng(-34.364, 147.891),
                        new LatLng(-33.501, 150.217),
                        new LatLng(-32.306, 149.248),
                        new LatLng(-32.491, 147.309)));
        // Store a data object with the polyline, used here to indicate an arbitrary type.
        polyline1.setTag("A");
        // Style the polyline.
        stylePolyline(polyline1);

        Polyline polyline2 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-29.501, 119.700),
                        new LatLng(-27.456, 119.672),
                        new LatLng(-25.971, 124.187),
                        new LatLng(-28.081, 126.555),
                        new LatLng(-28.848, 124.229),
                        new LatLng(-28.215, 123.938)));
        polyline2.setTag("B");
        stylePolyline(polyline2);

        // Add polygons to indicate areas on the map.
        Polygon polygon1 = googleMap.addPolygon(new PolygonOptions()
                .clickable(true)
                .add(
                        new LatLng(-27.457, 153.040),
                        new LatLng(-33.852, 151.211),
                        new LatLng(-37.813, 144.962),
                        new LatLng(-34.928, 138.599)));
        // Store a data object with the polygon, used here to indicate an arbitrary type.
        polygon1.setTag("alpha");
        // Style the polygon.
        stylePolygon(polygon1);

        Polygon polygon2 = googleMap.addPolygon(new PolygonOptions()
                .clickable(true)
                .add(
                        new LatLng(-31.673, 128.892),
                        new LatLng(-31.952, 115.857),
                        new LatLng(-17.785, 122.258),
                        new LatLng(-12.4258, 130.7932)));
        polygon2.setTag("beta");
        stylePolygon(polygon2);

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(new LatLng(-23.684, 133.903), 4));

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this);
        googleMap.setOnPolygonClickListener(this);
    }

    private static final int COLOR_BLACK_ARGB = 0xff000000;
    private static final int POLYLINE_STROKE_WIDTH_PX = 12;

    /**
     * Styles the polyline, based on type.
     * @param polyline The polyline object that needs styling.
     */
    private void stylePolyline(Polyline polyline) {
        String type = "";
        // Get the data object stored with the polyline.
        if (polyline.getTag() != null) {
            type = polyline.getTag().toString();
        }

        switch (type) {
            // If no type is given, allow the API to use the default.
            case "A":
                // Use a custom bitmap as the cap at the start of the line.
                polyline.setStartCap(
                        new CustomCap(
                                BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10));
                break;
            case "B":
                // Use a round cap at the start of the line.
                polyline.setStartCap(new RoundCap());
                break;
        }

        polyline.setEndCap(new RoundCap());
        polyline.setWidth(POLYLINE_STROKE_WIDTH_PX);
        polyline.setColor(COLOR_BLACK_ARGB);
        polyline.setJointType(JointType.ROUND);
    }

    private static final int PATTERN_GAP_LENGTH_PX = 20;
    private static final PatternItem DOT = new Dot();
    private static final PatternItem GAP = new Gap(PATTERN_GAP_LENGTH_PX);

    // Create a stroke pattern of a gap followed by a dot.
    private static final List<PatternItem> PATTERN_POLYLINE_DOTTED = Arrays.asList(GAP, DOT);

    /**
     * Listens for clicks on a polyline.
     * @param polyline The polyline object that the user has clicked.
     */
    @Override
    public void onPolylineClick(Polyline polyline) {
        // Flip from solid stroke to dotted stroke pattern.
        if ((polyline.getPattern() == null) || (!polyline.getPattern().contains(DOT))) {
            polyline.setPattern(PATTERN_POLYLINE_DOTTED);
        } else {
            // The default pattern is a solid stroke.
            polyline.setPattern(null);
        }

        Toast.makeText(this, "Route type " + polyline.getTag().toString(),
                Toast.LENGTH_SHORT).show();
    }

    /**
     * Listens for clicks on a polygon.
     * @param polygon The polygon object that the user has clicked.
     */
    @Override
    public void onPolygonClick(Polygon polygon) {
        // Flip the values of the red, green, and blue components of the polygon's color.
        int color = polygon.getStrokeColor() ^ 0x00ffffff;
        polygon.setStrokeColor(color);
        color = polygon.getFillColor() ^ 0x00ffffff;
        polygon.setFillColor(color);

        Toast.makeText(this, "Area type " + polygon.getTag().toString(), Toast.LENGTH_SHORT).show();
    }

    private static final int COLOR_WHITE_ARGB = 0xffffffff;
    private static final int COLOR_DARK_GREEN_ARGB = 0xff388E3C;
    private static final int COLOR_LIGHT_GREEN_ARGB = 0xff81C784;
    private static final int COLOR_DARK_ORANGE_ARGB = 0xffF57F17;
    private static final int COLOR_LIGHT_ORANGE_ARGB = 0xffF9A825;

    private static final int POLYGON_STROKE_WIDTH_PX = 8;
    private static final int PATTERN_DASH_LENGTH_PX = 20;
    private static final PatternItem DASH = new Dash(PATTERN_DASH_LENGTH_PX);

    // Create a stroke pattern of a gap followed by a dash.
    private static final List<PatternItem> PATTERN_POLYGON_ALPHA = Arrays.asList(GAP, DASH);

    // Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
    private static final List<PatternItem> PATTERN_POLYGON_BETA =
        Arrays.asList(DOT, GAP, DASH, GAP);

    /**
     * Styles the polygon, based on type.
     * @param polygon The polygon object that needs styling.
     */
    private void stylePolygon(Polygon polygon) {
        String type = "";
        // Get the data object stored with the polygon.
        if (polygon.getTag() != null) {
            type = polygon.getTag().toString();
        }

        List<PatternItem> pattern = null;
        int strokeColor = COLOR_BLACK_ARGB;
        int fillColor = COLOR_WHITE_ARGB;

        switch (type) {
            // If no type is given, allow the API to use the default.
            case "alpha":
                // Apply a stroke pattern to render a dashed line, and define colors.
                pattern = PATTERN_POLYGON_ALPHA;
                strokeColor = COLOR_DARK_GREEN_ARGB;
                fillColor = COLOR_LIGHT_GREEN_ARGB;
                break;
            case "beta":
                // Apply a stroke pattern to render a line of dots and dashes, and define colors.
                pattern = PATTERN_POLYGON_BETA;
                strokeColor = COLOR_DARK_ORANGE_ARGB;
                fillColor = COLOR_LIGHT_ORANGE_ARGB;
                break;
        }

        polygon.setStrokePattern(pattern);
        polygon.setStrokeWidth(POLYGON_STROKE_WIDTH_PX);
        polygon.setStrokeColor(strokeColor);
        polygon.setFillColor(fillColor);
    }
}

مشاهده نسخه Kotlin از فعالیت:

    // Copyright 2020 Google LLC
//
// Licensed under the Apache License, Version 2.0 (the "License");
// you may not use this file except in compliance with the License.
// You may obtain a copy of the License at
//
//      http://www.apache.org/licenses/LICENSE-2.0
//
// Unless required by applicable law or agreed to in writing, software
// distributed under the License is distributed on an "AS IS" BASIS,
// WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
// See the License for the specific language governing permissions and
// limitations under the License.
package com.example.polygons

import android.os.Bundle
import android.widget.Toast
import androidx.appcompat.app.AppCompatActivity
import com.google.android.gms.maps.CameraUpdateFactory
import com.google.android.gms.maps.GoogleMap
import com.google.android.gms.maps.GoogleMap.OnPolygonClickListener
import com.google.android.gms.maps.GoogleMap.OnPolylineClickListener
import com.google.android.gms.maps.OnMapReadyCallback
import com.google.android.gms.maps.SupportMapFragment
import com.google.android.gms.maps.model.BitmapDescriptorFactory
import com.google.android.gms.maps.model.CustomCap
import com.google.android.gms.maps.model.Dash
import com.google.android.gms.maps.model.Dot
import com.google.android.gms.maps.model.Gap
import com.google.android.gms.maps.model.JointType
import com.google.android.gms.maps.model.LatLng
import com.google.android.gms.maps.model.PatternItem
import com.google.android.gms.maps.model.Polygon
import com.google.android.gms.maps.model.PolygonOptions
import com.google.android.gms.maps.model.Polyline
import com.google.android.gms.maps.model.PolylineOptions
import com.google.android.gms.maps.model.RoundCap

/**
 * An activity that displays a Google map with polylines to represent paths or routes,
 * and polygons to represent areas.
 */
class PolyActivity : AppCompatActivity(), OnMapReadyCallback, OnPolylineClickListener, OnPolygonClickListener {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps)

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        val mapFragment = supportFragmentManager
            .findFragmentById(R.id.map) as SupportMapFragment?
        mapFragment?.getMapAsync(this)
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    override fun onMapReady(googleMap: GoogleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        val polyline1 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-35.016, 143.321),
                LatLng(-34.747, 145.592),
                LatLng(-34.364, 147.891),
                LatLng(-33.501, 150.217),
                LatLng(-32.306, 149.248),
                LatLng(-32.491, 147.309)))
        // Store a data object with the polyline, used here to indicate an arbitrary type.
        polyline1.tag = "A"
        // Style the polyline.
        stylePolyline(polyline1)

        val polyline2 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-29.501, 119.700),
                LatLng(-27.456, 119.672),
                LatLng(-25.971, 124.187),
                LatLng(-28.081, 126.555),
                LatLng(-28.848, 124.229),
                LatLng(-28.215, 123.938)))
        polyline2.tag = "B"
        stylePolyline(polyline2)

        // Add polygons to indicate areas on the map.
        val polygon1 = googleMap.addPolygon(PolygonOptions()
            .clickable(true)
            .add(
                LatLng(-27.457, 153.040),
                LatLng(-33.852, 151.211),
                LatLng(-37.813, 144.962),
                LatLng(-34.928, 138.599)))
        // Store a data object with the polygon, used here to indicate an arbitrary type.
        polygon1.tag = "alpha"
        // Style the polygon.
        stylePolygon(polygon1)

        val polygon2 = googleMap.addPolygon(PolygonOptions()
            .clickable(true)
            .add(
                LatLng(-31.673, 128.892),
                LatLng(-31.952, 115.857),
                LatLng(-17.785, 122.258),
                LatLng(-12.4258, 130.7932)))
        polygon2.tag = "beta"
        stylePolygon(polygon2)

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(LatLng(-23.684, 133.903), 4f))

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this)
        googleMap.setOnPolygonClickListener(this)
    }

    private val COLOR_BLACK_ARGB = -0x1000000
    private val POLYLINE_STROKE_WIDTH_PX = 12

    /**
     * Styles the polyline, based on type.
     * @param polyline The polyline object that needs styling.
     */
    private fun stylePolyline(polyline: Polyline) {
        // Get the data object stored with the polyline.
        val type = polyline.tag?.toString() ?: ""
        when (type) {
            "A" -> {
                // Use a custom bitmap as the cap at the start of the line.
                polyline.startCap = CustomCap(
                    BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10f)
            }
            "B" -> {
               // Use a round cap at the start of the line.
                polyline.startCap = RoundCap()
            }
        }
        polyline.endCap = RoundCap()
        polyline.width = POLYLINE_STROKE_WIDTH_PX.toFloat()
        polyline.color = COLOR_BLACK_ARGB
        polyline.jointType = JointType.ROUND
    }

    private val PATTERN_GAP_LENGTH_PX = 20
    private val DOT: PatternItem = Dot()
    private val GAP: PatternItem = Gap(PATTERN_GAP_LENGTH_PX.toFloat())

    // Create a stroke pattern of a gap followed by a dot.
    private val PATTERN_POLYLINE_DOTTED = listOf(GAP, DOT)

    /**
     * Listens for clicks on a polyline.
     * @param polyline The polyline object that the user has clicked.
     */
    override fun onPolylineClick(polyline: Polyline) {
        // Flip from solid stroke to dotted stroke pattern.
        if (polyline.pattern == null || !polyline.pattern!!.contains(DOT)) {
            polyline.pattern = PATTERN_POLYLINE_DOTTED
        } else {
            // The default pattern is a solid stroke.
            polyline.pattern = null
        }
        Toast.makeText(this, "Route type " + polyline.tag.toString(),
            Toast.LENGTH_SHORT).show()
    }

    /**
     * Listens for clicks on a polygon.
     * @param polygon The polygon object that the user has clicked.
     */
    override fun onPolygonClick(polygon: Polygon) {
        // Flip the values of the red, green, and blue components of the polygon's color.
        var color = polygon.strokeColor xor 0x00ffffff
        polygon.strokeColor = color
        color = polygon.fillColor xor 0x00ffffff
        polygon.fillColor = color
        Toast.makeText(this, "Area type ${polygon.tag?.toString()}", Toast.LENGTH_SHORT).show()
    }

    private val COLOR_WHITE_ARGB = -0x1
    private val COLOR_DARK_GREEN_ARGB = -0xc771c4
    private val COLOR_LIGHT_GREEN_ARGB = -0x7e387c
    private val COLOR_DARK_ORANGE_ARGB = -0xa80e9
    private val COLOR_LIGHT_ORANGE_ARGB = -0x657db
    private val POLYGON_STROKE_WIDTH_PX = 8
    private val PATTERN_DASH_LENGTH_PX = 20

    private val DASH: PatternItem = Dash(PATTERN_DASH_LENGTH_PX.toFloat())

    // Create a stroke pattern of a gap followed by a dash.
    private val PATTERN_POLYGON_ALPHA = listOf(GAP, DASH)

    // Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
    private val PATTERN_POLYGON_BETA = listOf(DOT, GAP, DASH, GAP)

    /**
     * Styles the polygon, based on type.
     * @param polygon The polygon object that needs styling.
     */
    private fun stylePolygon(polygon: Polygon) {
        // Get the data object stored with the polygon.
        val type = polygon.tag?.toString() ?: ""
        var pattern: List<PatternItem>? = null
        var strokeColor = COLOR_BLACK_ARGB
        var fillColor = COLOR_WHITE_ARGB
        when (type) {
            "alpha" -> {
                // Apply a stroke pattern to render a dashed line, and define colors.
                pattern = PATTERN_POLYGON_ALPHA
                strokeColor = COLOR_DARK_GREEN_ARGB
                fillColor = COLOR_LIGHT_GREEN_ARGB
            }
            "beta" -> {
                // Apply a stroke pattern to render a line of dots and dashes, and define colors.
                pattern = PATTERN_POLYGON_BETA
                strokeColor = COLOR_DARK_ORANGE_ARGB
                fillColor = COLOR_LIGHT_ORANGE_ARGB
            }
        }
        polygon.strokePattern = pattern
        polygon.strokeWidth = POLYGON_STROKE_WIDTH_PX.toFloat()
        polygon.strokeColor = strokeColor
        polygon.fillColor = fillColor
    }
}

پروژه توسعه خود را تنظیم کنید

برای ایجاد پروژه آموزشی در اندروید استودیو مراحل زیر را دنبال کنید.

اندروید استودیو را دانلود و نصب کنید .
بسته خدمات Google Play را به Android Studio اضافه کنید .
اگر وقتی شروع به خواندن این آموزش کردید ، مخزن Google Maps Android API v2 Samples را شبیه سازی یا دانلود کنید .
وارد کردن پروژه آموزشی:
- در Android Studio، File > New > Import Project را انتخاب کنید.
- پس از دانلود به مکانی که مخزن Google Maps Android API v2 Samples را ذخیره کرده اید، بروید.
- پروژه Polygons را در این مکان پیدا کنید:
  PATH-TO-SAVED-REPO /android-samples/tutorials/java/Polygons (Java) یا
  PATH-TO-SAVED-REPO /android-samples/tutorials/kotlin/Polygons (Kotlin)
- دایرکتوری پروژه را انتخاب کنید، سپس روی Open کلیک کنید. Android Studio اکنون پروژه شما را با استفاده از ابزار ساخت Gradle می سازد.

API های لازم را فعال کنید و یک کلید API دریافت کنید

برای تکمیل این آموزش، به یک پروژه Google Cloud با فعال کردن API های ضروری و یک کلید API که مجاز به استفاده از Maps SDK برای Android باشد، نیاز دارید. برای جزئیات بیشتر، نگاه کنید به:

کلید API را به برنامه خود اضافه کنید

فایل local.properties پروژه خود را باز کنید.
رشته زیر را اضافه کنید و سپس YOUR_API_KEY را با مقدار کلید API خود جایگزین کنید:
```
MAPS_API_KEY=YOUR_API_KEY
```
هنگامی که برنامه خود را می‌سازید، افزونه Secrets Gradle برای Android کلید API را کپی می‌کند و آن را به عنوان یک متغیر ساخت در مانیفست Android در دسترس قرار می‌دهد، همانطور که در زیر توضیح داده شده است.

اپلیکیشن خود را بسازید و اجرا کنید

برای ساخت و اجرای برنامه:

یک دستگاه اندرویدی را به رایانه خود وصل کنید. دستورالعمل ها را دنبال کنید تا گزینه های توسعه دهنده را در دستگاه Android خود فعال کنید و سیستم خود را برای شناسایی دستگاه پیکربندی کنید.
همچنین، می‌توانید از مدیر دستگاه مجازی Android (AVD) برای پیکربندی یک دستگاه مجازی استفاده کنید. هنگام انتخاب یک شبیه ساز، مطمئن شوید که تصویری را انتخاب کرده اید که شامل API های Google باشد. برای جزئیات بیشتر، به تنظیم پروژه Android Studio مراجعه کنید.
در اندروید استودیو، روی گزینه منوی Run (یا نماد دکمه پخش) کلیک کنید. همانطور که از شما خواسته شده یک دستگاه را انتخاب کنید.

اندروید استودیو از Gradle برای ساخت برنامه فراخوانی می کند و سپس برنامه را روی دستگاه یا شبیه ساز اجرا می کند.

شما باید نقشه ای با دو چند ضلعی که در بالای استرالیا قرار گرفته اند، مشابه تصویر این صفحه ببینید.

عیب یابی:

اگر نقشه‌ای را نمی‌بینید، همانطور که در بالا توضیح داده شد، بررسی کنید که یک کلید API دریافت کرده‌اید و آن را به برنامه اضافه کرده‌اید. ورود به سیستم مانیتور اندروید استودیو اندروید را برای پیام های خطا در مورد کلید API بررسی کنید.
از ابزارهای دیباگ اندروید استودیو برای مشاهده گزارش‌ها و اشکال‌زدایی برنامه استفاده کنید.

کد را درک کنید

این قسمت از آموزش مهم ترین بخش های برنامه Polygons را توضیح می دهد تا به شما در درک نحوه ساخت یک برنامه مشابه کمک کند.

مانیفست اندروید خود را بررسی کنید

به عناصر زیر در فایل AndroidManifest.xml برنامه خود توجه کنید:

برای جاسازی نسخه خدمات Google Play که برنامه با آن کامپایل شده است، یک عنصر meta-data اضافه کنید.
```
<meta-data
    android:name="com.google.android.gms.version"
    android:value="@integer/google_play_services_version" />
```
یک عنصر meta-data اضافه کنید که کلید API شما را مشخص می کند. نمونه همراه با این آموزش، مقدار کلید API را با یک متغیر ساخت مطابق با نام کلیدی که قبلاً تعریف کرده‌اید، MAPS_API_KEY ، ترسیم می‌کند. وقتی برنامه خود را می‌سازید، افزونه Secrets Gradle برای Android، کلیدهای فایل local.properties شما را به‌عنوان متغیرهای ساخت مانیفست در دسترس قرار می‌دهد.
```
<meta-data
  android:name="com.google.android.geo.API_KEY"
  android:value="${MAPS_API_KEY}" />
```
در فایل build.gradle شما، خط زیر کلید API شما را به مانیفست اندروید شما منتقل می کند.
```
  id 'com.google.android.libraries.mapsplatform.secrets-gradle-plugin'
```

در زیر یک مثال کامل از مانیفست آمده است:

  <?xml version="1.0" encoding="utf-8"?>
<!--
 Copyright 2020 Google LLC

 Licensed under the Apache License, Version 2.0 (the "License");
 you may not use this file except in compliance with the License.
 You may obtain a copy of the License at

      http://www.apache.org/licenses/LICENSE-2.0

 Unless required by applicable law or agreed to in writing, software
 distributed under the License is distributed on an "AS IS" BASIS,
 WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 See the License for the specific language governing permissions and
 limitations under the License.
-->

<manifest xmlns:android="http://schemas.android.com/apk/res/android">

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">

        <meta-data
            android:name="com.google.android.gms.version"
            android:value="@integer/google_play_services_version" />

        <!--
             The API key for Google Maps-based APIs.
        -->
        <meta-data
            android:name="com.google.android.geo.API_KEY"
            android:value="${MAPS_API_KEY}" />

        <activity
            android:name="com.example.polygons.PolyActivity"
            android:exported="true"
            android:label="@string/title_activity_maps">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

یک نقشه اضافه کنید

با استفاده از Maps SDK برای Android، نقشه را نمایش دهید.

یک عنصر <fragment> را به فایل طرح‌بندی فعالیت خود، activity_maps.xml اضافه کنید. این عنصر یک SupportMapFragment را تعریف می کند تا به عنوان یک محفظه برای نقشه عمل کند و دسترسی به شی GoogleMap را فراهم کند. این آموزش از نسخه کتابخانه پشتیبانی Android قطعه نقشه استفاده می کند تا از سازگاری با نسخه های قبلی چارچوب Android اطمینان حاصل کند.

<!--
 Copyright 2020 Google LLC

 Licensed under the Apache License, Version 2.0 (the "License");
 you may not use this file except in compliance with the License.
 You may obtain a copy of the License at

      http://www.apache.org/licenses/LICENSE-2.0

 Unless required by applicable law or agreed to in writing, software
 distributed under the License is distributed on an "AS IS" BASIS,
 WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 See the License for the specific language governing permissions and
 limitations under the License.
-->

<fragment xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/map"
    android:name="com.google.android.gms.maps.SupportMapFragment"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.example.polygons.PolyActivity" />

در متد onCreate() فعالیت خود، فایل طرح بندی را به عنوان نمای محتوا تنظیم کنید. با فراخوانی FragmentManager.findFragmentById() یک دسته برای قطعه نقشه دریافت کنید. سپس از getMapAsync() برای ثبت نام برای تماس برگشتی نقشه استفاده کنید:

جاوا

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);

    // Retrieve the content view that renders the map.
    setContentView(R.layout.activity_maps);

    // Get the SupportMapFragment and request notification when the map is ready to be used.
    SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
            .findFragmentById(R.id.map);
    mapFragment.getMapAsync(this);
}PolyActivity.java

کاتلین

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)

    // Retrieve the content view that renders the map.
    setContentView(R.layout.activity_maps)

    // Get the SupportMapFragment and request notification when the map is ready to be used.
    val mapFragment = supportFragmentManager
        .findFragmentById(R.id.map) as SupportMapFragment?
    mapFragment?.getMapAsync(this)
}PolyActivity.kt

رابط OnMapReadyCallback را پیاده سازی کنید و متد onMapReady() را لغو کنید. API زمانی که شیء GoogleMap در دسترس باشد، این تماس را فراخوانی می‌کند، بنابراین می‌توانید اشیا را به نقشه اضافه کنید و آن را برای برنامه خود سفارشی کنید:

جاوا

public class PolyActivity extends AppCompatActivity
        implements
                OnMapReadyCallback,
                GoogleMap.OnPolylineClickListener,
                GoogleMap.OnPolygonClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps);

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
                .findFragmentById(R.id.map);
        mapFragment.getMapAsync(this);
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    @Override
    public void onMapReady(GoogleMap googleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-35.016, 143.321),
                        new LatLng(-34.747, 145.592),
                        new LatLng(-34.364, 147.891),
                        new LatLng(-33.501, 150.217),
                        new LatLng(-32.306, 149.248),
                        new LatLng(-32.491, 147.309)));

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(new LatLng(-23.684, 133.903), 4));

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this);
        googleMap.setOnPolygonClickListener(this);
    }PolyActivity.java

کاتلین

class PolyActivity : AppCompatActivity(), OnMapReadyCallback, OnPolylineClickListener, OnPolygonClickListener {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps)

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        val mapFragment = supportFragmentManager
            .findFragmentById(R.id.map) as SupportMapFragment?
        mapFragment?.getMapAsync(this)
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    override fun onMapReady(googleMap: GoogleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        val polyline1 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-35.016, 143.321),
                LatLng(-34.747, 145.592),
                LatLng(-34.364, 147.891),
                LatLng(-33.501, 150.217),
                LatLng(-32.306, 149.248),
                LatLng(-32.491, 147.309)))

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(LatLng(-23.684, 133.903), 4f))

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this)
        googleMap.setOnPolygonClickListener(this)
    }PolyActivity.kt

برای رسم یک خط روی نقشه یک چند خط اضافه کنید

Polyline مجموعه ای از بخش های خط متصل است. Polylines برای نشان دادن مسیرها، مسیرها یا سایر اتصالات بین مکان ها روی نقشه مفید هستند.

یک شی PolylineOptions ایجاد کنید و به آن امتیاز اضافه کنید. هر نقطه نشان دهنده یک مکان روی نقشه است که شما با یک شی LatLng حاوی مقادیر طول و عرض جغرافیایی تعریف می کنید. نمونه کد زیر یک چند خط با 6 نقطه ایجاد می کند.

برای افزودن پلی لاین به نقشه، با GoogleMap.addPolyline() تماس بگیرید.

جاوا

Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
        .clickable(true)
        .add(
                new LatLng(-35.016, 143.321),
                new LatLng(-34.747, 145.592),
                new LatLng(-34.364, 147.891),
                new LatLng(-33.501, 150.217),
                new LatLng(-32.306, 149.248),
                new LatLng(-32.491, 147.309)));PolyActivity.java

کاتلین

val polyline1 = googleMap.addPolyline(PolylineOptions()
    .clickable(true)
    .add(
        LatLng(-35.016, 143.321),
        LatLng(-34.747, 145.592),
        LatLng(-34.364, 147.891),
        LatLng(-33.501, 150.217),
        LatLng(-32.306, 149.248),
        LatLng(-32.491, 147.309)))PolyActivity.kt

اگر می‌خواهید رویدادهای کلیک روی چند خط را مدیریت کنید، گزینه clickable چند خط را روی true تنظیم کنید. در ادامه این آموزش اطلاعات بیشتری در مورد مدیریت رویداد وجود دارد.

داده های دلخواه را با چند خط ذخیره کنید

شما می توانید اشیاء داده دلخواه را با چند خط و سایر اشیاء هندسی ذخیره کنید.

Polyline.setTag() را فراخوانی کنید تا یک شی داده با polyline ذخیره شود. کد زیر یک تگ دلخواه ( A ) را تعریف می کند که نشان دهنده یک نوع چند خط است.

جاوا

Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
    .clickable(true)
    .add(
            new LatLng(-35.016, 143.321),
            new LatLng(-34.747, 145.592),
            new LatLng(-34.364, 147.891),
            new LatLng(-33.501, 150.217),
            new LatLng(-32.306, 149.248),
            new LatLng(-32.491, 147.309)));
// Store a data object with the polyline, used here to indicate an arbitrary type.
polyline1.setTag("A");

کاتلین

val polyline1 = googleMap.addPolyline(PolylineOptions()
.clickable(true)
.add(
    LatLng(-35.016, 143.321),
    LatLng(-34.747, 145.592),
    LatLng(-34.364, 147.891),
    LatLng(-33.501, 150.217),
    LatLng(-32.306, 149.248),
    LatLng(-32.491, 147.309)))
// Store a data object with the polyline, used here to indicate an arbitrary type.
polyline1.tag = "A

همانطور که بخش بعدی نشان می دهد، داده ها را با استفاده از Polyline.getTag() بازیابی کنید.

یک ظاهر طراحی سفارشی را به پلی لاین خود اضافه کنید

می‌توانید ویژگی‌های استایل‌های مختلفی را در شی PolylineOptions تعیین کنید. گزینه های یک ظاهر طراحی شامل رنگ سکته مغزی، عرض ضربه، الگوی سکته مغزی، انواع مفصل و کلاه های شروع و پایان است. اگر ویژگی خاصی را مشخص نکنید، API از یک پیش فرض برای آن ویژگی استفاده می کند.

کد زیر یک کلاه گرد در انتهای خط اعمال می‌کند و یک کلاه شروع متفاوت بسته به نوع چند خط اعمال می‌کند، که در آن نوع یک ویژگی دلخواه است که در شی داده مربوط به چند خط ذخیره می‌شود. نمونه همچنین عرض ضربه، رنگ ضربه و نوع اتصال را مشخص می کند:

جاوا

private static final int COLOR_BLACK_ARGB = 0xff000000;
private static final int POLYLINE_STROKE_WIDTH_PX = 12;

/**
 * Styles the polyline, based on type.
 * @param polyline The polyline object that needs styling.
 */
private void stylePolyline(Polyline polyline) {
    String type = "";
    // Get the data object stored with the polyline.
    if (polyline.getTag() != null) {
        type = polyline.getTag().toString();
    }

    switch (type) {
        // If no type is given, allow the API to use the default.
        case "A":
            // Use a custom bitmap as the cap at the start of the line.
            polyline.setStartCap(
                    new CustomCap(
                            BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10));
            break;
        case "B":
            // Use a round cap at the start of the line.
            polyline.setStartCap(new RoundCap());
            break;
    }

    polyline.setEndCap(new RoundCap());
    polyline.setWidth(POLYLINE_STROKE_WIDTH_PX);
    polyline.setColor(COLOR_BLACK_ARGB);
    polyline.setJointType(JointType.ROUND);
}PolyActivity.java

کاتلین

private val COLOR_BLACK_ARGB = -0x1000000
private val POLYLINE_STROKE_WIDTH_PX = 12

/**
 * Styles the polyline, based on type.
 * @param polyline The polyline object that needs styling.
 */
private fun stylePolyline(polyline: Polyline) {
    // Get the data object stored with the polyline.
    val type = polyline.tag?.toString() ?: ""
    when (type) {
        "A" -> {
            // Use a custom bitmap as the cap at the start of the line.
            polyline.startCap = CustomCap(
                BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10f)
        }
        "B" -> {
           // Use a round cap at the start of the line.
            polyline.startCap = RoundCap()
        }
    }
    polyline.endCap = RoundCap()
    polyline.width = POLYLINE_STROKE_WIDTH_PX.toFloat()
    polyline.color = COLOR_BLACK_ARGB
    polyline.jointType = JointType.ROUND
}PolyActivity.kt

کد بالا یک بیت مپ سفارشی را برای سرپوش شروع از نوع A چندخط مشخص می کند و عرض stroke مرجع 10 پیکسل را مشخص می کند. API نقشه بیت را بر اساس عرض stroke مرجع مقیاس می کند. هنگام تعیین عرض خط مرجع، عرضی را که هنگام طراحی تصویر بیت مپ استفاده کردید، در ابعاد اصلی تصویر ارائه دهید. نکته: تصویر بیت مپ خود را با زوم 100% در یک ویرایشگر تصویر باز کنید و عرض خط مورد نظر را نسبت به تصویر رسم کنید.

درباره سرپوش های خطوط و گزینه های دیگر برای سفارشی کردن اشکال بیشتر بخوانید.

رویدادهای کلیک روی چند خط را مدیریت کنید

با فراخوانی Polyline.setClickable() پلی لاین را قابل کلیک کنید. (به طور پیش‌فرض، چند خط قابل کلیک نیستند و وقتی کاربر روی چند خط ضربه می‌زند، برنامه شما اعلانی دریافت نمی‌کند.)

رابط OnPolylineClickListener را پیاده سازی کنید و با GoogleMap.setOnPolylineClickListener() تماس بگیرید تا شنونده را روی نقشه تنظیم کنید:

جاوا

public class PolyActivity extends AppCompatActivity
        implements
                OnMapReadyCallback,
                GoogleMap.OnPolylineClickListener,
                GoogleMap.OnPolygonClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps);

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
                .findFragmentById(R.id.map);
        mapFragment.getMapAsync(this);
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    @Override
    public void onMapReady(GoogleMap googleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-35.016, 143.321),
                        new LatLng(-34.747, 145.592),
                        new LatLng(-34.364, 147.891),
                        new LatLng(-33.501, 150.217),
                        new LatLng(-32.306, 149.248),
                        new LatLng(-32.491, 147.309)));

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(new LatLng(-23.684, 133.903), 4));

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this);
        googleMap.setOnPolygonClickListener(this);
    }PolyActivity.java

کاتلین

class PolyActivity : AppCompatActivity(), OnMapReadyCallback, OnPolylineClickListener, OnPolygonClickListener {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps)

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        val mapFragment = supportFragmentManager
            .findFragmentById(R.id.map) as SupportMapFragment?
        mapFragment?.getMapAsync(this)
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    override fun onMapReady(googleMap: GoogleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        val polyline1 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-35.016, 143.321),
                LatLng(-34.747, 145.592),
                LatLng(-34.364, 147.891),
                LatLng(-33.501, 150.217),
                LatLng(-32.306, 149.248),
                LatLng(-32.491, 147.309)))

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(LatLng(-23.684, 133.903), 4f))

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this)
        googleMap.setOnPolygonClickListener(this)
    }PolyActivity.kt

روش برگشت تماس onPolylineClick() را لغو کنید. مثال زیر هر بار که کاربر روی چندخط کلیک می‌کند، الگوی حرکت خط بین جامد و نقطه‌دار را جایگزین می‌کند:

جاوا

private static final int PATTERN_GAP_LENGTH_PX = 20;
private static final PatternItem DOT = new Dot();
private static final PatternItem GAP = new Gap(PATTERN_GAP_LENGTH_PX);

// Create a stroke pattern of a gap followed by a dot.
private static final List<PatternItem> PATTERN_POLYLINE_DOTTED = Arrays.asList(GAP, DOT);

/**
 * Listens for clicks on a polyline.
 * @param polyline The polyline object that the user has clicked.
 */
@Override
public void onPolylineClick(Polyline polyline) {
    // Flip from solid stroke to dotted stroke pattern.
    if ((polyline.getPattern() == null) || (!polyline.getPattern().contains(DOT))) {
        polyline.setPattern(PATTERN_POLYLINE_DOTTED);
    } else {
        // The default pattern is a solid stroke.
        polyline.setPattern(null);
    }

    Toast.makeText(this, "Route type " + polyline.getTag().toString(),
            Toast.LENGTH_SHORT).show();
}PolyActivity.java

کاتلین

private val PATTERN_GAP_LENGTH_PX = 20
private val DOT: PatternItem = Dot()
private val GAP: PatternItem = Gap(PATTERN_GAP_LENGTH_PX.toFloat())

// Create a stroke pattern of a gap followed by a dot.
private val PATTERN_POLYLINE_DOTTED = listOf(GAP, DOT)

/**
 * Listens for clicks on a polyline.
 * @param polyline The polyline object that the user has clicked.
 */
override fun onPolylineClick(polyline: Polyline) {
    // Flip from solid stroke to dotted stroke pattern.
    if (polyline.pattern == null || !polyline.pattern!!.contains(DOT)) {
        polyline.pattern = PATTERN_POLYLINE_DOTTED
    } else {
        // The default pattern is a solid stroke.
        polyline.pattern = null
    }
    Toast.makeText(this, "Route type " + polyline.tag.toString(),
        Toast.LENGTH_SHORT).show()
}PolyActivity.kt

چند ضلعی ها را برای نمایش مناطق روی نقشه اضافه کنید

Polygon شکلی است متشکل از مجموعه ای از مختصات در یک دنباله مرتب، شبیه به Polyline . تفاوت در این است که چند ضلعی یک ناحیه بسته را با یک فضای داخلی قابل پر کردن تعریف می کند، در حالی که یک چند خط انتهای باز است.

یک شی PolygonOptions ایجاد کنید و به آن امتیاز اضافه کنید. هر نقطه نشان دهنده یک مکان روی نقشه است که شما با یک شی LatLng حاوی مقادیر طول و عرض جغرافیایی تعریف می کنید. نمونه کد زیر یک چند ضلعی با 4 نقطه ایجاد می کند.
با فراخوانی Polygon.setClickable() چند ضلعی را قابل کلیک کنید. (به طور پیش‌فرض، چند ضلعی‌ها قابل کلیک نیستند و وقتی کاربر روی چند ضلعی ضربه می‌زند، برنامه شما اعلانی دریافت نمی‌کند.) مدیریت رویدادهای کلیک چند ضلعی شبیه به مدیریت رویدادهای روی چند خط است که قبلاً در این آموزش توضیح داده شد.
برای افزودن چند ضلعی به نقشه GoogleMap.addPolygon() را فراخوانی کنید.

برای ذخیره یک شی داده با چند ضلعی Polygon.setTag() را فراخوانی کنید. کد زیر یک نوع دلخواه ( alpha ) را برای چند ضلعی تعریف می کند.

جاوا

// Add polygons to indicate areas on the map.
Polygon polygon1 = googleMap.addPolygon(new PolygonOptions()
        .clickable(true)
        .add(
                new LatLng(-27.457, 153.040),
                new LatLng(-33.852, 151.211),
                new LatLng(-37.813, 144.962),
                new LatLng(-34.928, 138.599)));
// Store a data object with the polygon, used here to indicate an arbitrary type.
polygon1.setTag("alpha");PolyActivity.java

کاتلین

// Add polygons to indicate areas on the map.
val polygon1 = googleMap.addPolygon(PolygonOptions()
    .clickable(true)
    .add(
        LatLng(-27.457, 153.040),
        LatLng(-33.852, 151.211),
        LatLng(-37.813, 144.962),
        LatLng(-34.928, 138.599)))
// Store a data object with the polygon, used here to indicate an arbitrary type.
polygon1.tag = "alpha"
// Style the polygon.PolyActivity.kt

یک ظاهر طراحی سفارشی را به چند ضلعی خود اضافه کنید

شما می توانید تعدادی از ویژگی های استایل را در شی PolygonOptions تعیین کنید. گزینه های یک ظاهر طراحی شامل رنگ ضربه ای، عرض سکته مغزی، الگوی ضربه ای، انواع مفصل ضربه ای و رنگ پر می شود. اگر ویژگی خاصی را مشخص نکنید، API از یک پیش فرض برای آن ویژگی استفاده می کند.

کد زیر بسته به نوع چند ضلعی، رنگ‌ها و الگوهای ضربه‌ای خاص را اعمال می‌کند، جایی که نوع یک ویژگی دلخواه است که در شی داده برای چند ضلعی ذخیره می‌شود:

جاوا

private static final int COLOR_WHITE_ARGB = 0xffffffff;
private static final int COLOR_DARK_GREEN_ARGB = 0xff388E3C;
private static final int COLOR_LIGHT_GREEN_ARGB = 0xff81C784;
private static final int COLOR_DARK_ORANGE_ARGB = 0xffF57F17;
private static final int COLOR_LIGHT_ORANGE_ARGB = 0xffF9A825;

private static final int POLYGON_STROKE_WIDTH_PX = 8;
private static final int PATTERN_DASH_LENGTH_PX = 20;
private static final PatternItem DASH = new Dash(PATTERN_DASH_LENGTH_PX);

// Create a stroke pattern of a gap followed by a dash.
private static final List<PatternItem> PATTERN_POLYGON_ALPHA = Arrays.asList(GAP, DASH);

// Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
private static final List<PatternItem> PATTERN_POLYGON_BETA =
    Arrays.asList(DOT, GAP, DASH, GAP);

/**
 * Styles the polygon, based on type.
 * @param polygon The polygon object that needs styling.
 */
private void stylePolygon(Polygon polygon) {
    String type = "";
    // Get the data object stored with the polygon.
    if (polygon.getTag() != null) {
        type = polygon.getTag().toString();
    }

    List<PatternItem> pattern = null;
    int strokeColor = COLOR_BLACK_ARGB;
    int fillColor = COLOR_WHITE_ARGB;

    switch (type) {
        // If no type is given, allow the API to use the default.
        case "alpha":
            // Apply a stroke pattern to render a dashed line, and define colors.
            pattern = PATTERN_POLYGON_ALPHA;
            strokeColor = COLOR_DARK_GREEN_ARGB;
            fillColor = COLOR_LIGHT_GREEN_ARGB;
            break;
        case "beta":
            // Apply a stroke pattern to render a line of dots and dashes, and define colors.
            pattern = PATTERN_POLYGON_BETA;
            strokeColor = COLOR_DARK_ORANGE_ARGB;
            fillColor = COLOR_LIGHT_ORANGE_ARGB;
            break;
    }

    polygon.setStrokePattern(pattern);
    polygon.setStrokeWidth(POLYGON_STROKE_WIDTH_PX);
    polygon.setStrokeColor(strokeColor);
    polygon.setFillColor(fillColor);
}PolyActivity.java

کاتلین

private val COLOR_WHITE_ARGB = -0x1
private val COLOR_DARK_GREEN_ARGB = -0xc771c4
private val COLOR_LIGHT_GREEN_ARGB = -0x7e387c
private val COLOR_DARK_ORANGE_ARGB = -0xa80e9
private val COLOR_LIGHT_ORANGE_ARGB = -0x657db
private val POLYGON_STROKE_WIDTH_PX = 8
private val PATTERN_DASH_LENGTH_PX = 20

private val DASH: PatternItem = Dash(PATTERN_DASH_LENGTH_PX.toFloat())

// Create a stroke pattern of a gap followed by a dash.
private val PATTERN_POLYGON_ALPHA = listOf(GAP, DASH)

// Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
private val PATTERN_POLYGON_BETA = listOf(DOT, GAP, DASH, GAP)

/**
 * Styles the polygon, based on type.
 * @param polygon The polygon object that needs styling.
 */
private fun stylePolygon(polygon: Polygon) {
    // Get the data object stored with the polygon.
    val type = polygon.tag?.toString() ?: ""
    var pattern: List<PatternItem>? = null
    var strokeColor = COLOR_BLACK_ARGB
    var fillColor = COLOR_WHITE_ARGB
    when (type) {
        "alpha" -> {
            // Apply a stroke pattern to render a dashed line, and define colors.
            pattern = PATTERN_POLYGON_ALPHA
            strokeColor = COLOR_DARK_GREEN_ARGB
            fillColor = COLOR_LIGHT_GREEN_ARGB
        }
        "beta" -> {
            // Apply a stroke pattern to render a line of dots and dashes, and define colors.
            pattern = PATTERN_POLYGON_BETA
            strokeColor = COLOR_DARK_ORANGE_ARGB
            fillColor = COLOR_LIGHT_ORANGE_ARGB
        }
    }
    polygon.strokePattern = pattern
    polygon.strokeWidth = POLYGON_STROKE_WIDTH_PX.toFloat()
    polygon.strokeColor = strokeColor
    polygon.fillColor = fillColor
}PolyActivity.kt

درباره الگوهای ضربه ای و گزینه های دیگر برای سفارشی کردن اشکال بیشتر بخوانید.

مراحل بعدی

درباره شی Circle بیاموزید. دایره ها شبیه چند ضلعی ها هستند اما ویژگی هایی دارند که شکل یک دایره را منعکس می کنند.
