บทแนะนำ KML

KML เป็นรูปแบบไฟล์ที่ใช้ในการแสดงข้อมูลทางภูมิศาสตร์ในเบราว์เซอร์ Earth เช่น Google Earth KML ใช้โครงสร้างแบบแท็กที่มีองค์ประกอบและแอตทริบิวต์ที่ซ้อนกัน และอิงตามมาตรฐาน XML แท็กทั้งหมดคํานึงถึงตัวพิมพ์เล็กและตัวพิมพ์ใหญ่ และต้องตรงกันทุกประการกับที่ระบุไว้ในข้อมูลอ้างอิงเกี่ยวกับ KML ข้อมูลอ้างอิงจะระบุแท็กที่ไม่บังคับ ภายในองค์ประกอบที่กําหนด แท็กต้องปรากฏตามลําดับที่แสดงในข้อมูลอ้างอิง

หากคุณเพิ่งเคยใช้ KML ลองดูเอกสารนี้และไฟล์ตัวอย่างที่แนบมา (SamplesInEarth) เพื่อเริ่มเรียนรู้เกี่ยวกับโครงสร้างพื้นฐานของไฟล์ KML และแท็กที่ใช้บ่อยที่สุด ส่วนแรกจะอธิบายฟีเจอร์ต่างๆ ที่สร้างได้ด้วยอินเทอร์เฟซผู้ใช้ Google Earth ซึ่งรวมถึงหมุด คําอธิบาย การวางซ้อนพื้น เส้นทาง และรูปหลายเหลี่ยม ส่วนที่ 2 อธิบายฟีเจอร์ที่ต้องมีการเขียน KML ด้วยเครื่องมือแก้ไขข้อความ เมื่อบันทึกไฟล์ข้อความด้วยนามสกุล .NFC หรือ .kmz เบราว์เซอร์ Earth จะรู้วิธีแสดง

เคล็ดลับ: หากต้องการดู "รหัส" KML ของฟีเจอร์ใน Google Earth คุณสามารถคลิกขวาที่ฟีเจอร์ในมุมมอง 3 มิติของ Google Earth แล้วเลือก "คัดลอก" จากนั้นวางเนื้อหาของคลิปบอร์ดในเครื่องมือแก้ไขข้อความใดก็ได้ ฟีเจอร์ภาพที่แสดงใน Google Earth จะได้รับการแปลงเป็นข้อความ KML ที่เทียบเท่า อย่าลืมทดลองใช้ฟีเจอร์นี้

ตัวอย่างทั้งหมดที่อธิบายไว้ที่นี่อยู่ในไฟล์ตัวอย่าง KML เริ่มด้วยการดาวน์โหลดไฟล์นั้นเพื่อดูตัวอย่างใน Google Earth

สำหรับข้อมูลเพิ่มเติม

ข้อมูลอ้างอิง KML 2.2 ให้รายละเอียดเกี่ยวกับรูปแบบไฟล์ KML หากคุณคุ้นเคยกับ XML คุณจะเห็นสคีมา KML 2.2 ด้วย

หากต้องการพูดคุยเกี่ยวกับวิธีใช้ฟีเจอร์หลักบางอย่างใน KML โปรดดูคู่มือสําหรับนักพัฒนาซอฟต์แวร์

สารบัญ

เอกสาร KML พื้นฐาน

เอกสาร KML ประเภทที่เรียบง่ายที่สุดคือเอกสารที่สามารถเขียนได้โดยตรงใน Google Earth กล่าวคือ คุณไม่จําเป็นต้องแก้ไขหรือสร้าง KML ใดๆ ในเครื่องมือแก้ไขข้อความ หมุด พื้นดิน เส้นทาง และรูปหลายเหลี่ยมทั้งหมดสามารถเขียนได้โดยตรงใน Google Earth

หมุด

หมุดเป็นฟีเจอร์หนึ่งที่ใช้บ่อยที่สุดใน Google Earth มันทําเครื่องหมายตําแหน่งบนพื้นผิวโลก โดยใช้หมุดเล็กๆ เป็นไอคอน หมุดที่ง่ายที่สุดจะมีเฉพาะองค์ประกอบ <Point> ซึ่งระบุตําแหน่งของหมุด คุณสามารถระบุชื่อและไอคอนที่กําหนดเองสําหรับหมุด รวมถึงเพิ่มองค์ประกอบเรขาคณิตอื่นๆ

เปิดไฟล์ตัวอย่าง KML ใน Google Earth และขยายโฟลเดอร์ย่อยของหมุด โฟลเดอร์นี้มีหมุด 3 ประเภท ได้แก่ แบบง่าย แบบลอย และแบบผลัก โค้ด KML ของหมุดง่ายๆ มีลักษณะดังนี้

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2"> <Placemark>
<name>Simple placemark</name>
<description>Attached to the ground. Intelligently places itself at the height of the underlying terrain.</description>
<Point>
<coordinates>-122.0822035425683,37.42228990140251,0</coordinates>
</Point>
</Placemark> </kml>

โครงสร้างของไฟล์นี้แบ่งออกเป็นดังนี้

  • ส่วนหัว XML นี่คือบรรทัด 1 ในไฟล์ KML ทุกไฟล์ ไม่มีการเว้นวรรคหรืออักขระอื่นๆ ปรากฏขึ้นก่อนบรรทัดนี้ได้
  • การประกาศเนมสเปซของ KML นี่คือบรรทัด 2 ในไฟล์ KML 2.2 ทั้งหมด
  • ออบเจ็กต์หมุดที่มีองค์ประกอบต่อไปนี้
    • ชื่อที่ใช้เป็นป้ายกํากับสําหรับหมุด
    • คําอธิบายที่ปรากฏใน "บอลลูน" ซึ่งแนบอยู่กับหมุด
    • จุดที่ระบุตําแหน่งของหมุดบนพื้นผิวโลก (ลองจิจูด ละติจูด และระดับความสูงที่ไม่บังคับ)

หากคุณสงสัยว่าเครื่องหมายตําแหน่งคือตําแหน่งที่ถูกต้อง อาคารนี้อยู่ที่อาคาร 41 ของ Google ซึ่งเราพัฒนา Google Earth

โดยปกติ ผู้ใช้มักคิดว่าเป็น "หมุด" ใน Google Earth เป็นองค์ประกอบ <placemark> ที่มี <Point> ย่อยใน KML หมุดตําแหน่งเป็นวิธีเดียวที่จะวาดไอคอนและป้ายกํากับในมุมมอง 3 มิติของ Google Earth โดยค่าเริ่มต้น ไอคอนจะเป็นหมุดหมุดสีเหลืองที่คุ้นเคย ใน KML <หมุด> อาจมีองค์ประกอบทางเรขาคณิตอย่างน้อย 1 รายการ เช่น LineString, Polygon หรือ Model แต่มีเพียง <หมุด> ที่มีจุดเท่านั้นที่จะมีไอคอนและป้ายกํากับได้ จุดจะใช้เพื่อวางไอคอน แต่ไม่มีภาพกราฟิกของจุดนั้น

HTML ที่สื่อความหมายในหมุด

ไฟล์ตัวอย่าง KML มีตัวอย่างเกือบทั้งหมดที่คุณสามารถทําได้ด้วยข้อความหมุด คุณสามารถเพิ่มลิงก์ ขนาดแบบอักษร รูปแบบ และสี และระบุการจัดข้อความและตารางได้ หากต้องการดูรายการทั้งหมด ให้คัดลอกและวางตัวอย่างหมุด "HTML ที่สื่อความหมาย" (ในโฟลเดอร์รูปแบบและมาร์กอัป) ลงในเครื่องมือแก้ไขข้อความ

การมาร์กอัปอัตโนมัติใน Google Earth (รุ่น 4.0 ขึ้นไป)

Google Earth 4.0 มีฟีเจอร์การมาร์กอัปอัตโนมัติที่แปลงข้อความต่างๆ เช่น www.google.com เป็นไฮเปอร์ลิงก์ที่ใช้งานอยู่โดยอัตโนมัติซึ่งผู้ใช้คลิกได้ ข้อความในแท็ก <description>, แท็ก <snippet> และองค์ประกอบ <text> ของ <BalloonStyle> จะเปลี่ยนเป็นไฮเปอร์ลิงก์ HTTP มาตรฐานโดยอัตโนมัติ คุณไม่จําเป็นต้องเพิ่มแท็ก <a href= ...> ด้วยตนเอง

การใช้องค์ประกอบ CDATA

หากต้องการเขียน HTML มาตรฐานในแท็ก <description> ให้ใส่แท็กในแท็ก CDATA ไม่เช่นนั้นจะมีการเขียนวงเล็บมุมเป็นการอ้างอิงเอนทิตีเพื่อป้องกันไม่ให้ Google Earth แยกวิเคราะห์ HTML อย่างไม่ถูกต้อง (เช่น สัญลักษณ์ > เขียนเป็น &gt; และเขียนสัญลักษณ์ < เป็น &lt;) ฟีเจอร์นี้เป็น XML แบบมาตรฐานและไม่ซ้ําสําหรับ Google Earth

พิจารณาความแตกต่างระหว่างมาร์กอัป HTML ที่มีแท็ก CDATA กับที่ไม่มี CDATA ก่อนอื่น นี่คือ <description> ที่มีแท็ก CDATA

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2"> <Document> <Placemark> <name>CDATA example</name> <description> <![CDATA[ <h1>CDATA Tags are useful!</h1> <p><font color="red">Text is <i>more readable</i> and <b>easier to write</b> when you can avoid using entity references.</font></p> ]]> </description> <Point> <coordinates>102.595626,14.996729</coordinates> </Point> </Placemark> </Document> </kml>

และนี่คือ <คําอธิบาย> ที่ไม่มีแท็ก CDATA เพื่อให้สัญลักษณ์พิเศษต้องใช้การอ้างอิงเอนทิตี

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2"> <Document> <Placemark> <name>Entity references example</name> <description> &lt;h1&gt;Entity references are hard to type!&lt;/h1&gt; &lt;p&gt;&lt;font color="green"&gt;Text is &lt;i&gt;more readable&lt;/i&gt; and &lt;b&gt;easier to write&lt;/b&gt; when you can avoid using entity references.&lt;/font&gt;&lt;/p&gt; </description> <Point> <coordinates>102.594411,14.998518</coordinates> </Point> </Placemark> </Document> </kml>

การวางซ้อนพื้นดิน

การวางซ้อนพื้นดินช่วยให้คุณ "วาด" รูปภาพลงบนภูมิประเทศของโลกได้ องค์ประกอบ <Icon> มีลิงก์ไปยังไฟล์ .jpg ที่มีรูปภาพวางซ้อน ต่อไปนี้คือตัวอย่างการวางซ้อนพื้นในไฟล์ตัวอย่าง KML ซึ่งแสดงการต่อเชื่อม Etna ในปี 2001

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2"> <Folder>
<name>Ground Overlays</name>
<description>Examples of ground overlays</description>
<GroundOverlay>
<name>Large-scale overlay on terrain</name>
<description>Overlay shows Mount Etna erupting on July 13th, 2001.</description>
<Icon>
<href>https://developers.google.com/kml/documentation/images/etna.jpg</href>
</Icon>
<LatLonBox>
<north>37.91904192681665</north>
<south>37.46543388598137</south>
<east>15.35832653742206</east>
<west>14.60128369746704</west>
<rotation>-0.1556640799496235</rotation>
</LatLonBox>
</GroundOverlay>
</Folder> </kml>

โปรดสังเกตว่าไฟล์ขึ้นต้นด้วย 2 บรรทัดกับตัวอย่างแรกคือการประกาศ XML และเนมสเปซ KML

ตัวอย่างนี้ใช้โฟลเดอร์ (ชื่อ "การวางซ้อนภาคพื้นดิน") เป็นกลไกในการจัดกลุ่มและติดป้ายกํากับเนื้อหา สังเกตเห็นว่าโฟลเดอร์จะปรากฏในแผงสถานที่อย่างไรเมื่อคุณโหลดไฟล์ตัวอย่าง KML ลงใน Google Earth

ตําแหน่งของ Ground โฆษณาซ้อนทับจะถูกควบคุมโดยแท็ก <LatLonBox> ค่าขอบเขตที่ระบุสําหรับละติจูดเหนือและใต้ รวมทั้งลองจิจูดและทิศตะวันตก นอกจากนี้ ระบบยังให้ค่าการหมุนเวียนสําหรับรูปภาพที่มีแกน y ไม่ตรงกับกริดเหนือ ตัวอย่างนี้ใช้รูปภาพ JPEG สําหรับการวางซ้อน Google Earth ยังรองรับรูปแบบ BMP, GIF, TIFF, TGA และ PNG ด้วย

เส้นทาง

คุณสร้างเส้นทางได้หลายประเภทใน Google Earth และครีเอทีฟโฆษณาของคุณก็สร้างสรรค์ได้ไม่ยาก ใน KML เส้นทางจะสร้างโดยองค์ประกอบ <LineString> ดูตัวอย่าง "ยกเว้นแบบสัมบูรณ์" ในโฟลเดอร์เส้นทาง แล้วคุณจะเห็นวิธีสร้างรูปร่างต่อไปนี้โดยโค้ดต่อไปนี้

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2"> <Document>
<name>Paths</name>
<description>Examples of paths. Note that the tessellate tag is by default
set to 0. If you want to create tessellated lines, they must be authored
(or edited) directly in KML.</description> <Style id="yellowLineGreenPoly">
<LineStyle>
<color>7f00ffff</color>
<width>4</width>
</LineStyle>
<PolyStyle>
<color>7f00ff00</color>
</PolyStyle>
</Style> <Placemark>
<name>Absolute Extruded</name>
<description>Transparent green wall with yellow outlines</description>
<styleUrl>#yellowLineGreenPoly</styleUrl>
<LineString>
<extrude>1</extrude>
<tessellate>1</tessellate>

<altitudeMode>absolute</altitudeMode>
<coordinates> -112.2550785337791,36.07954952145647,2357
-112.2549277039738,36.08117083492122,2357
-112.2552505069063,36.08260761307279,2357
-112.2564540158376,36.08395660588506,2357
-112.2580238976449,36.08511401044813,2357
-112.2595218489022,36.08584355239394,2357
-112.2608216347552,36.08612634548589,2357
-112.262073428656,36.08626019085147,2357
-112.2633204928495,36.08621519860091,2357
-112.2644963846444,36.08627897945274,2357
-112.2656969554589,36.08649599090644,2357 </coordinates>
</LineString> </Placemark>
</Document> </kml>

สังเกตได้ว่านี่เป็นเส้นเพียงเส้นเดียวที่ระดับความสูงเหนือพื้นดิน แท็ก <tessellate> จะแบ่งบรรทัดออกเป็นส่วนเล็กๆ ส่วนแท็ก <extrude> จะต่อขยายพื้นออก

รูปหลายเหลี่ยม

คุณสามารถใช้รูปหลายเหลี่ยมเพื่อสร้างอาคารที่เรียบง่ายและรูปร่างอื่นๆ ดูตัวอย่างโฟลเดอร์ Polygons ในไฟล์ตัวอย่าง KML

ตัวอย่างรูปรูปห้าเหลี่ยมนั้นสร้างจากการวาดเปลือกด้านในและด้านนอกด้านนอก แล้วดันลงสู่พื้น รหัสมีดังนี้

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2"> <Placemark>
<name>The Pentagon</name>
<Polygon>
<extrude>1</extrude>
<altitudeMode>relativeToGround</altitudeMode>
<outerBoundaryIs>
<LinearRing>
<coordinates>
-77.05788457660967,38.87253259892824,100
-77.05465973756702,38.87291016281703,100
-77.05315536854791,38.87053267794386,100
-77.05552622493516,38.868757801256,100
-77.05844056290393,38.86996206506943,100
-77.05788457660967,38.87253259892824,100
</coordinates>
</LinearRing>
</outerBoundaryIs>
<innerBoundaryIs>
<LinearRing>
<coordinates>
-77.05668055019126,38.87154239798456,100
-77.05542625960818,38.87167890344077,100
-77.05485125901024,38.87076535397792,100
-77.05577677433152,38.87008686581446,100
-77.05691162017543,38.87054446963351,100
-77.05668055019126,38.87154239798456,100
</coordinates>
</LinearRing>
</innerBoundaryIs>
</Polygon>
</Placemark> </kml>

เอกสาร KML ขั้นสูง 2 ฉบับ

ส่วนนี้อธิบายองค์ประกอบ KML บางส่วนที่ต้องเขียนโดยใช้เครื่องมือแก้ไขข้อความ เช่น รูปแบบที่แชร์สําหรับเรขาคณิต ไอคอนที่ไฮไลต์สําหรับหมุด และการวางซ้อนหน้าจอ การเขียน KML "ด้วยตนเอง" ขั้นสูงกว่าการใช้อินเทอร์เฟซ Google Earth ในการสร้างและแก้ไขฟีเจอร์

รูปแบบสําหรับเรขาคณิต

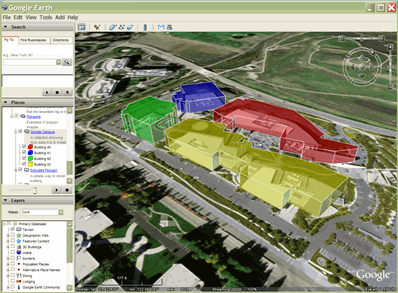

เมื่อสร้างฟีเจอร์ใน Google Earth และตรวจสอบโค้ด KML ที่ Google Earth สร้างแล้ว คุณจะเห็นว่าสไตล์ต่างๆ มีส่วนสําคัญอย่างไรในการแสดงข้อมูล ผู้ใช้ขั้นสูงต้องการเรียนรู้วิธีกําหนดสไตล์ของตนเอง

หากคุณกําหนดรูปแบบไว้ที่จุดเริ่มต้นของเอกสาร KML และกําหนดรหัสไว้ได้ด้วย คุณสามารถใช้รูปแบบนี้ในเรขาคณิต หมุด และการวางซ้อนซึ่งมีคําจํากัดความไว้ที่อื่นในเอกสาร เนื่องจากองค์ประกอบมากกว่า 1 รายการสามารถใช้สไตล์เดียวกัน สไตล์ที่กําหนดและนําไปใช้ในลักษณะนี้จึงเรียกว่ารูปแบบที่แชร์ คุณกําหนดรูปแบบได้เพียงครั้งเดียว แล้วอ้างอิงกี่ครั้งก็ได้โดยใช้องค์ประกอบ <styleUrl> หากคําจํากัดความของสไตล์อยู่ในไฟล์เดียวกัน ให้ใส่เครื่องหมาย # ไว้หน้ารหัสรูปแบบ หากคําจํากัดความของสไตล์อยู่ในไฟล์ภายนอก ให้ใส่ URL ที่สมบูรณ์ในองค์ประกอบ <styleUrl>

ไฟล์ตัวอย่าง KML มีรูปแบบที่แชร์ร่วมกันหลายรายการ ซึ่งกําหนดด้วยรหัสที่จุดเริ่มต้นของไฟล์ โปรดทราบว่าวิธีที่ง่ายที่สุดคือ หากรหัสของคุณเป็นสตริงที่สื่อความหมายเพื่อให้คุณบอกได้โดยง่ายว่าผลกระทบของแอตทริบิวต์เหล่านี้คืออะไร นี่คือตัวอย่างของรูปแบบ ("transBluePoly") ที่กําหนดสีน้ําเงินโปร่งใสสําหรับใบหน้ารูปหลายเหลี่ยมและความกว้างเส้น 1.5 (และสีของสีขาวตามค่าเริ่มต้น) สําหรับขอบของรูปหลายเหลี่ยม รูปแบบนี้ใช้โดยอาคาร 41 ในตัวอย่าง Google Campus (ในโฟลเดอร์รูปหลายเหลี่ยม)

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Document>
<Style id="transBluePoly">
<LineStyle>
<width>1.5</width>
</LineStyle>
<PolyStyle>
<color>7dff0000</color>
</PolyStyle>
</Style> <Placemark>
<name>Building 41</name>
<styleUrl>#transBluePoly</styleUrl>
<Polygon>
<extrude>1</extrude>
<altitudeMode>relativeToGround</altitudeMode>
<outerBoundaryIs>
<LinearRing>
<coordinates> -122.0857412771483,37.42227033155257,17
-122.0858169768481,37.42231408832346,17
-122.085852582875,37.42230337469744,17
-122.0858799945639,37.42225686138789,17
-122.0858860101409,37.4222311076138,17
-122.0858069157288,37.42220250173855,17
-122.0858379542653,37.42214027058678,17
-122.0856732640519,37.42208690214408,17
-122.0856022926407,37.42214885429042,17
-122.0855902778436,37.422128290487,17
-122.0855841672237,37.42208171967246,17
-122.0854852065741,37.42210455874995,17
-122.0855067264352,37.42214267949824,17
-122.0854430712915,37.42212783846172,17
-122.0850990714904,37.42251282407603,17
-122.0856769818632,37.42281815323651,17
-122.0860162273783,37.42244918858722,17
-122.0857260327004,37.42229239604253,17
-122.0857412771483,37.42227033155257,17 </coordinates>
</LinearRing>
</outerBoundaryIs>
</Polygon>
</Placemark>
</Document>
</kml>

โปรดทราบว่าองค์ประกอบ <styleUrl> เป็นองค์ประกอบย่อยของ <Placemark> (ไม่ใช่รูปเรขาคณิตที่มีผลต่อ)

รูปแบบสําหรับไอคอนที่ไฮไลต์

"ไอคอนที่ไฮไลต์" ในโฟลเดอร์รูปแบบและมาร์กอัปจะแสดงวิธีสร้างเอฟเฟกต์ทบยอดด้วย KML เอกสารกําหนด 2 รูปแบบ คือ รูปแบบสําหรับ "regularPlacemark" และรูปแบบหนึ่งสําหรับ "highlightPlacemark" (แสดงเมื่อเคอร์เซอร์เลื่อนเหนือไอคอน) องค์ประกอบ <StyleMaps> มีคู่คีย์/ค่า 2 คู่ที่แมปรูปแบบไอคอนแต่ละสถานะกับสถานะไอคอน สถานะไอคอนมีอยู่ 2 สถานะ ได้แก่ ปกติและไฮไลต์

ขั้นตอนพื้นฐานที่แสดงที่นี่มีดังนี้

  1. กําหนด <Style> ของไอคอนปกติของหมุด แล้วกําหนดรหัสให้ไอคอนนั้น (ที่นี่ "หมุดปกติ") <Style> มี <Icon> ที่มี <href> อยู่ในรูปภาพจริงที่จะใช้ ตามที่แสดงด้านล่าง
  2. กําหนด <Style> ของไอคอนไฮไลต์ของหมุดแล้วกําหนดรหัส ("ไฮไลต์ไฮไลต์") ที่นี่
  3. สร้างองค์ประกอบ <StyleMap> และกําหนดรหัสให้กับองค์ประกอบนั้น ("exampleStyleMap") หมุดจะอ้างถึงรหัสนี้
  4. ในองค์ประกอบ <StyleMap> ให้ระบุ "#regularPlacemark" สําหรับสถานะ regular
  5. ในองค์ประกอบ <StyleMap> ให้ระบุ "#highlightPlacemark" สําหรับสถานะ highlight
  6. ในหมุด ให้เพิ่มองค์ประกอบ <styleUrl> ที่อ้างถึง "#exampleStyleMap"
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Document>
<name>Highlighted Icon</name>
<description>Place your mouse over the icon to see it display the new icon</description>
<Style id="highlightPlacemark">
<IconStyle>
<Icon>
<href>http://maps.google.com/mapfiles/kml/paddle/red-stars.png</href>
</Icon>
</IconStyle>
</Style>
<Style id="normalPlacemark">
<IconStyle>
<Icon>
<href>http://maps.google.com/mapfiles/kml/paddle/wht-blank.png</href>
</Icon>
</IconStyle>
</Style>
<StyleMap id="exampleStyleMap">
<Pair>
<key>normal</key>
<styleUrl>#normalPlacemark</styleUrl>
</Pair>
<Pair>
<key>highlight</key>
<styleUrl>#highlightPlacemark</styleUrl>
</Pair>
</StyleMap>
<Placemark>
<name>Roll over this icon</name>
<styleUrl>#exampleStyleMap</styleUrl>
<Point>
<coordinates>-122.0856545755255,37.42243077405461,0</coordinates>
</Point>
</Placemark>
</Document>
</kml>

การวางซ้อนหน้าจอ

การวางซ้อนหน้าจอไม่สามารถเขียนได้โดยตรงใน Google Earth ดังนั้นจึงสร้างได้ยากกว่าการวางซ้อนพื้น คอลเล็กชันตัวอย่างที่ครอบคลุมจะรวมอยู่ในโฟลเดอร์การวางซ้อนหน้าจอในไฟล์ตัวอย่าง KML

เช่น เปิดใช้โฟลเดอร์ "การสร้างตําแหน่งแบบสัมบูรณ์: ด้านบนซ้าย" ในไฟล์ตัวอย่าง KML และคุณจะเห็นการวางซ้อนหน้าจอที่ด้านซ้ายบนของหน้าต่างมุมมอง ซึ่งสร้างด้วยรหัส KML ต่อไปนี้

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<ScreenOverlay>
<name>Absolute Positioning: Top left</name>
<Icon>
<href>http://developers.google.com/kml/documentation/images/top_left.jpg</href>
</Icon>
<overlayXY x="0" y="1" xunits="fraction" yunits="fraction"/>
<screenXY x="0" y="1" xunits="fraction" yunits="fraction"/>
<rotationXY x="0" y="0" xunits="fraction" yunits="fraction"/>
<size x="0" y="0" xunits="fraction" yunits="fraction"/>
</ScreenOverlay>
</kml>

ตําแหน่งจะถูกควบคุมโดยการจับคู่จุดในรูปภาพที่ระบุโดย <โฆษณาซ้อนทับXY> กับจุดบนหน้าจอที่ระบุโดย <screenXY> ในกรณีนี้ มุมซ้ายบนของรูปภาพ (0,1) เกิดขึ้นพร้อมกันกับจุดเดียวกันบนหน้าจอ

ดูตัวอย่างอื่นๆ ในโฟลเดอร์เพื่อดูว่าจะรับตําแหน่งคงที่อื่นๆ ได้อย่างไร และเพื่อสร้างรูปภาพที่มีขนาดแบบไดนามิกตามขนาดหน้าจอ (โปรดทราบว่าสามารถระบุ xunits และ yunits เป็น "พิกเซล" เพื่อควบคุมความแม่นยํา) โปรดดูรายละเอียดเพิ่มเติมที่หัวข้อข้อมูลอ้างอิง KML 2.2

ลิงก์เครือข่ายมีองค์ประกอบ <Link> ที่มี <href> (การอ้างอิง Hypertext) ซึ่งโหลดไฟล์ <href> อาจเป็นข้อกําหนดไฟล์ในตัวเครื่องหรือ URL ที่สมบูรณ์ ชื่อ <NetworkLink> ไม่ได้โหลดไฟล์จากเครือข่ายเลย

<href> ในลิงก์จะระบุตําแหน่งของสิ่งต่อไปนี้

  • ไฟล์ภาพที่ใช้โดยไอคอนในรูปแบบไอคอน การวางซ้อนพื้น และการวางซ้อนหน้าจอ
  • ไฟล์โมเดลที่ใช้ในองค์ประกอบ <Model>
  • ไฟล์ KML หรือ KMZ ที่โหลดโดย Network Link

ไฟล์ที่ระบุอาจเป็นไฟล์ในเครื่องหรือไฟล์บนเซิร์ฟเวอร์ระยะไกล ในรูปแบบที่เรียบง่ายที่สุด ลิงก์เครือข่ายเป็นวิธีที่มีประโยชน์ในการแยกไฟล์ KML ขนาดใหญ่ 1 ไฟล์เป็นไฟล์ย่อยๆ ที่จัดการได้ง่ายขึ้นในคอมพิวเตอร์เครื่องเดียวกัน

ที่ผ่านมา ตัวอย่างทั้งหมดของเรากําหนดให้ต้องนําส่งโค้ด KML จากเครื่องภายใน Google Earth ลิงก์เครือข่ายช่วยให้คุณแสดงเนื้อหาจากทางไกล และมักใช้เพื่อเผยแพร่ข้อมูลให้กับผู้ใช้จํานวนมาก ด้วยวิธีนี้ หากจําเป็นต้องแก้ไขข้อมูล จะต้องมีการเปลี่ยนแปลงในตําแหน่งต้นทางเท่านั้น และผู้ใช้ทั้งหมดได้รับข้อมูลที่อัปเดตแล้วโดยอัตโนมัติ

การเขียนสคริปต์ CGI สําหรับ KML

นอกเหนือจากชี้ไปที่ไฟล์ที่มีข้อมูลคงที่แล้ว <href> ของลิงก์เครือข่ายอาจชี้ไปยังข้อมูลที่สร้างขึ้นแบบไดนามิก เช่น ด้วยสคริปต์ CGI ที่อยู่บนเซิร์ฟเวอร์เครือข่าย เมื่อมีความรู้เกี่ยวกับภาษาสคริปต์ต่างๆ เช่น PHP, Python หรือ Perl คุณสามารถสร้างสคริปต์ที่ส่งสตรีม (หรือไฟล์) ของข้อมูล KML ไปยังลิงก์เครือข่ายแต่ละรายการได้

มี 2 สิ่งที่จําเป็นในการนําส่ง KML ผ่าน CGI ของเครือข่าย ได้แก่

เมื่อมีการเรียกไคลเอ็นต์ (Google Earth) ไปยังเซิร์ฟเวอร์ เซิร์ฟเวอร์ต้อง (1) แสดงโค้ดตอบกลับของ HTTP 200 และ (2) ตั้งค่าประเภทเนื้อหาของการตอบกลับเป็น text/plain หรือ application/vnd.google-earth.kml+xml.

คําตอบต้องเป็น KML ที่ถูกต้อง การจัดการข้อผิดพลาดที่เหมาะสมเป็นสิ่งสําคัญมากสําหรับแอปพลิเคชันที่ซับซ้อน

เคล็ดลับ: วิธีง่ายๆ ในการจัดการข้อผิดพลาดคือการแยกวิเคราะห์ข้อผิดพลาดของเซิร์ฟเวอร์เป็นข้อความสําหรับชื่อโฟลเดอร์ ตัวอย่างเช่น คุณอาจให้เซิร์ฟเวอร์แสดง <Folder><name>database inaccessible</name></Folder> เป็นสตริง ข้อมูลนี้ให้ข้อมูลมากกว่า (และใช้ง่ายกว่า) มากกว่าเพื่อให้การเชื่อมต่อถูกตัด

ตัวอย่างต่อไปนี้ใช้ Python แต่ใช้ได้อย่างถูกต้องในภาษาอื่นๆ ของสคริปต์

การสร้างหมุดแบบสุ่ม

สคริปต์ Python ต่อไปนี้สร้างค่าจํานวนเต็มแบบสุ่มสําหรับละติจูดและลองจิจูด จากนั้นแทรกค่าเหล่านั้นลงในองค์ประกอบ <พิกัด> ของ <Point> เมื่อใดก็ตามที่มีการรีเฟรชลิงก์เครือข่าย สคริปต์ Python จะทํางานอีกครั้งและสร้าง KML ด้วยค่าละติจูดและลองจิจูดใหม่

#!/usr/bin/python

import random

latitude = random.randrange(-90, 90)
longitude = random.randrange(-180, 180)
kml = (
   '<?xml version="1.0" encoding="UTF-8"?>\n'
   '<kml xmlns="http://www.opengis.net/kml/2.2">\n'
   '<Placemark>\n'
   '<name>Random Placemark</name>\n'
   '<Point>\n'
   '<coordinates>%d,%d</coordinates>\n'
   '</Point>\n'
   '</Placemark>\n'
   '</kml>'
   ) %(longitude, latitude)
print 'Content-Type: application/vnd.google-earth.kml+xml\n'
print kml

ต่อไปนี้คือตัวอย่างของไฟล์ KML ที่มีลิงก์เครือข่ายซึ่งโหลดสคริปต์ Python นี้

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Folder>
<name>Network Links</name>
<visibility>0</visibility>
<open>0</open>
<description>Network link example 1</description>
<NetworkLink>
<name>Random Placemark</name>
<visibility>0</visibility>
<open>0</open>
<description>A simple server-side script that generates a new random
placemark on each call</description>
<refreshVisibility>0</refreshVisibility>
<flyToView>0</flyToView>
<Link>
<href>http://yourserver.com/cgi-bin/randomPlacemark.py</href>
</Link>
</NetworkLink>
</Folder>
</kml>

คําค้นหาการรีเฟรชตามมุมมอง

ลิงก์เครือข่ายมาตรฐานคือลิงก์ทางเดียว: ข้อมูลจะเดินทางจากเซิร์ฟเวอร์ไปยัง Google Earth เท่านั้น การรีเฟรชตามมุมมองช่วยให้ มีการสื่อสารแบบ 2 ทิศทาง เมื่อการรีเฟรชตามมุมมองทํางานอยู่ Google Earth จะแสดงพิกัดการดูไปยังเซิร์ฟเวอร์ในเวลาที่กําหนด ซึ่งอาจเป็นทุก n วินาที นาที หรือชั่วโมง หรือหลังจากที่เวลาผ่านไประยะหนึ่งแล้วเนื่องจากการดูหยุดเคลื่อนที่ ดู <viewRefreshMode> ในการอ้างอิง KML 2.2

ระบบจะแสดงผลพิกัดกลับไปยังเซิร์ฟเวอร์โดยใช้ HTTP GET ที่ต่อท้ายพิกัด ดังนี้ (นี่คือข้อมูลช่องขอบเขตเริ่มต้น)

GET /path/to/server/script/query?BBOX=[longitude_west, latitude_south, longitude_east, latitude_north] HTTP/1.1

หากมีการส่งคําขอขณะที่ผู้ใช้ดูซานฟรานซิสโก พิกัดอาจมีลักษณะดังนี้

GET /path/to/server/script/query?BBOX=-122.497790,37.730385,-122.380087,37.812331 HTTP/1.1

คุณสามารถใช้ฟีเจอร์นี้สําหรับแอปพลิเคชันครีเอทีฟโฆษณาบางรายการ แต่ขอดูตัวอย่างง่ายๆ ด้านล่าง

การติดตามจุดที่อยู่ใต้มุมมองของคุณโดยตรง

สคริปต์ Python ฝั่งเซิร์ฟเวอร์ต่อไปนี้จะแยกวิเคราะห์ข้อความส่งคืนที่ Google Earth ส่ง และตอบสนองด้วยหมุดที่ตรงกลางของหน้าจอ ทุกครั้งที่มีการรีเฟรชลิงก์เครือข่าย ระบบจะสร้างหมุดใหม่ขึ้น

#!/usr/bin/python

import cgi

url = cgi.FieldStorage()
bbox = url['BBOX'].value
bbox = bbox.split(',')
west = float(bbox[0])
south = float(bbox[1])
east = float(bbox[2])
north = float(bbox[3])

center_lng = ((east - west) / 2) + west
center_lat = ((north - south) / 2) + south

kml = (
   '<?xml version="1.0" encoding="UTF-8"?>\n'
   '<kml xmlns="http://www.opengis.net/kml/2.2">\n'
   '<Placemark>\n'
   '<name>View-centered placemark</name>\n'
   '<Point>\n'
   '<coordinates>%.6f,%.6f</coordinates>\n'
   '</Point>\n'
   '</Placemark>\n'
   '</kml>'
   ) %(center_lng, center_lat)

print 'Content-Type: application/vnd.google-earth.kml+xml\n'
print kml

และนี่คือ KML สําหรับลิงก์เครือข่ายที่โหลดสคริปต์ Python

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Folder>
<name>Network Links</name>
<visibility>0</visibility>
<open>0</open>
<description>Network link example 2</description>
<NetworkLink>
<name>View Centered Placemark</name>
<visibility>0</visibility>
<open>0</open>
<description>The view-based refresh allows the remote server to calculate
the center of your screen and return a placemark.</description>
<refreshVisibility>0</refreshVisibility>
<flyToView>0</flyToView>
<Link>
<href>http://yourserver.com/cgi-bin/viewCenteredPlacemark.py</href>

<refreshInterval>2</refreshInterval>
<viewRefreshMode>onStop</viewRefreshMode>
<viewRefreshTime>1</viewRefreshTime>
</Link>
</NetworkLink>
</Folder>
</kml>

คุณสามารถใช้หลักการที่อธิบายไว้ในตัวอย่างนี้กับแอปพลิเคชันที่ซับซ้อนบางโปรแกรมได้ ตัวอย่างเช่น หากคุณมีฐานข้อมูลของข้อมูลทางภูมิศาสตร์ คุณสามารถดึงพิกัดของผู้ชม เรียกใช้ฐานข้อมูลดังกล่าวสําหรับข้อมูลเฉพาะสําหรับข้อมูลพร็อพเพอร์ตี้ และส่งกลับไปยัง Google Earth เป็น KML ได้

MIME MIME 3 ประเภท

เมื่อตอบกลับคําขอจาก Google Earth (หรือเบราว์เซอร์ Earth) เซิร์ฟเวอร์ KML ต้องเป็นไปตามชุดกฎบางอย่างเพื่อให้ Google Earth ตีความการตอบสนองได้อย่างถูกต้อง

เมื่อเก็บข้อมูลสําเร็จ เซิร์ฟเวอร์ต้องส่งคืนโค้ดตอบกลับของ HTTP 200 และตั้งค่าประเภทเนื้อหาของการตอบกลับเป็นประเภท MIME ที่เหมาะสมตามที่อธิบายไว้ที่นี่

Google Earth อ่านไฟล์ KML และ KMZ ประเภท MIME สําหรับไฟล์ KML คือ

  • application/vnd.google-earth.kml+xml

ประเภท MIME สําหรับไฟล์ KMZ คือ

  • application/vnd.google-earth.kmz

สําหรับ Apache ให้เพิ่มบรรทัดเหล่านี้ลงในไฟล์ httpd.conf

  • AddType application/vnd.google-earth.kml+xml .kml
  • AddType application/vnd.google-earth.kmz .kmz

โปรดดูรายละเอียดการตั้งค่าประเภท MIME ใน IIS ของ Microsoft ในเอกสารประกอบของ Microsoft

ส่วนเนื้อหาของการตอบกลับต้องมีข้อมูล KML ที่ถูกต้อง รวมถึงการประกาศ XML (<?xml version="1.0" encoding="UTF-8"?>) หากเซิร์ฟเวอร์แสดง KML ที่ไม่ถูกต้องลิงก์เครือข่ายจะหยุด ปิดใช้งาน และแสดงผลลัพธ์ข้อความแสดงข้อผิดพลาด

ฉันต้องทำอะไรต่อไป

พร้อมเรียนรู้เรื่องอื่นๆ แล้วหรือยัง ดูคู่มือสําหรับนักพัฒนาซอฟต์แวร์ซึ่งอธิบายฟีเจอร์ KML หลัก นอกจากนี้ ให้เรียกดูข้อมูลอ้างอิง KML สําหรับข้อมูลเกี่ยวกับองค์ประกอบที่ระบุ
