פרטים על פיד הנתונים של המסלול המפורט

פיד נתונים של מסלול מפורט מספק מידע לניווט בלבד למכשירים שלא מיועדים להנחיות ניווט מבוססות-מפה. הוא מספק תמרונים קרובים עם רכיבים שאתם מספקים:

• סמלים (שמאלה, ימינה, פרסה)
• מספרים בכיכרות
• שמות של כבישים
• מרחקים משוערים וזמן עד לשלב הבא בניווט או ליעד הסופי

אפשר להשתמש בפיד של מסלול מפורט כדי ליצור חוויות שבהן ממשק המשתמש המלא של Navigation SDK לא מתאים, למשל לתצוגות במסכים קטנים. לדוגמה, אפשר להשתמש בהגדרה הזו עבור רוכבי רכב דו-גלגלי, כדי להקרין רק הנחיות ניווט שיעזרו להם להגיע ליעדים שלהם מהר יותר ובביטחון רב יותר, עם מינימום הסחות דעת.

רכיבי תצוגה חיוניים לניווט

השדות העיקריים בכל שלב בניווט הם השם המלא של הכביש, התמרון והמרחק הכולל של השלב, והם זמינים ב-GMSNavigationStepInfo.

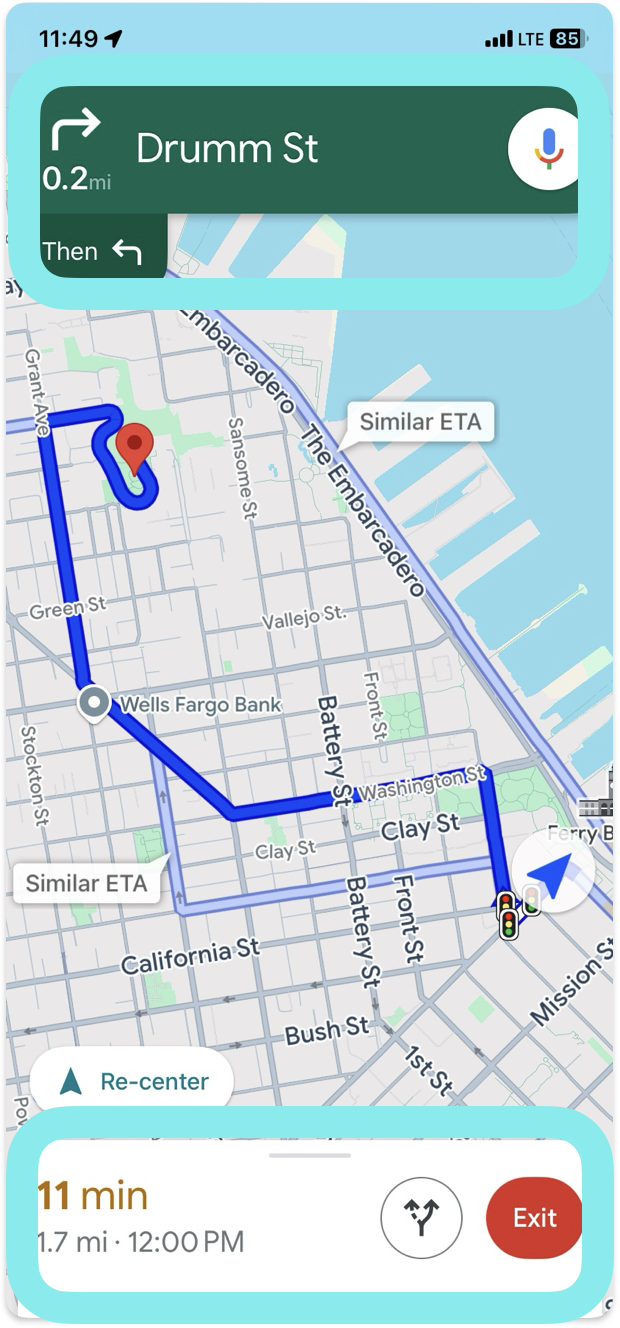

במהלך הנסיעה, יכול להיות שתרצו להציג את הזמן והמרחק שנותרו עד לשלב הנוכחי או עד ליעד. כל הנתונים האלה זמינים ב-GMSNavigationNavInfo. בתמונה משמאל מוצגת דוגמה לרכיבי הניווט החיוניים האלה.

הגדרת רכיב event listener

כדי להשתמש בנתונים של ניווט בלבד, צריך להטמיע רכיב event listener לאירוע didChangeNavInfo. בתוך רכיב ה-event listener, ניגשים למידע על הנסיעה ועל השלבים כדי לספק למשתמשים ניווט מפורט.

כדי להטמיע את המטפלים באירועים, בקר התצוגה של המפה צריך להטמיע את הפרוטוקול GMSNavigatorListener. מידע מפורט על טיפול באירועים ב-Navigation SDK ל-iOS מופיע במאמר בנושא האזנה לאירועי ניווט.

טיפול באירוע didChangeNavInfo

יוצרים רכיב event listener לאירוע didChangeNavInfo כדי להוסיף תמיכה במסלול מפורט לאפליקציה. ב-רכיב event listener, משתמשים במחלקות וב-טיפוסים בני מנייה (enum) הבאים כדי לשלוט במסלול מפורט:

• ‫GMSNavigationNavInfo — מידע על מצב הניווט שמוגדר בכיתה.

• ‫GMSNavigationStepInfo – מידע על הגדרת כיתה לגבי שלב יחיד במסלול ניווט.

• ‫GMSNavigationNavState ‫— Enum שמגדיר את המצב הנוכחי של הניווט, כמו בדרך, שינוי מסלול או עצירה.

• ‫GMSNavigationDrivingSide ‫— Enum שקובע אם השלב הזה הוא במסלול נסיעה שבו נוהגים בצד ימין או בצד שמאל.

• ‫GMSNavigationManeuver — סוג enum שמגדיר את פעולת הניווט שצריך לבצע, כמו פנייה שמאלה או פנייה ימינה.

בהמשך מוצגות דוגמאות לפונקציות מסוג Event Listener לאירוע didChangeNavInfo:

Swift

  // ViewController.swift
  class SomeViewController: UIViewController {
    ...
    mapView.navigator?.add(self);
    ...
  }

  extension SomeViewController: GMSNavigatorListener {
    func navigator(_ navigator: GMSNavigator,
                   didUpdateNavInfo navInfo: GMSNavigationNavInfo) {

      // Get the current step information
      if navInfo.navState == .enroute {
        if let currentStep = navInfo.currentStep {
          ...
          roadNameLabel.text = currentStep.simpleRoadName
          ...
        }
      }
    }
  }

Objective-C

  // ViewController.h
  @interface SomeViewController () <GMSNavigatorListener>

  @end

  // ViewController.m
  @implementation SomeViewController
  // Some initialization code.
  ... {
    ...
    [_mapView.navigator addListener:self];
    ...
  }

  #pragma mark GMSNavigatorListener
  - (void)navigator:(GMSNavigator *)navigator didUpdateNavInfo:(GMSNavigationNavInfo *)navInfo {
    // Get the current step information
    if (navInfo.navState == GMSNavigationNavStateEnroute) {
      GMSNavigationStepInfo *currentStep = navInfo.currentStep;
      if (currentStep) {
        ...
        roadNameLabel.text = currentStep.simpleRoadName;
        ...
      }
    }
    ...
  }

מצבי ניווט

משתמשים במאפיין navState של GMSNavigationNavInfo כדי לקבל את המצב הנוכחי של הניווט, שהוא אחד מהבאים:

• בדרך – המצב GMSNavigationNavStateEnroute מציין שהניווט המודרך פעיל והמשתמש נמצא במסלול שסופק. מידע על שלב התמרון הקרוב הנוכחי זמין.

• ניתוב מחדש – GMSNavigationNavStateRerouting המשמעות היא שהניווט מתבצע, אבל המשתמש מחפש מסלול חדש. שלב התמרון הבא לא זמין, כי עדיין אין מסלול חדש.

• הופסק – GMSNavigationNavStateStopped הניווט הסתיים. לדוגמה, הניווט נפסק כשהמשתמש יוצא מהניווט באפליקציה. באפליקציה לדוגמה, מצב GMSNavigationNavStateStopped מנקה את התצוגה של פרטי הניווט כדי למנוע הצגה של הוראות לשלבים קודמים.

הנחיה לבחירת נתיב

‫Navigation SDK מייצג נתיבים בכרטיס הפנייה לניווט כאובייקטי נתונים GMSNavigationLane ו-GMSNavigationLaneDirection. אובייקט GMSNavigationLane מייצג נתיב ספציפי במהלך הניווט, ויש בו רשימה של אובייקטים מסוג GMSNavigationLaneDirection שמתארים את כל הפניות שאפשר לבצע מהנתיב הזה.

הכיוון המומלץ לנסיעה בנתיב מסומן באמצעות השדה recommended.

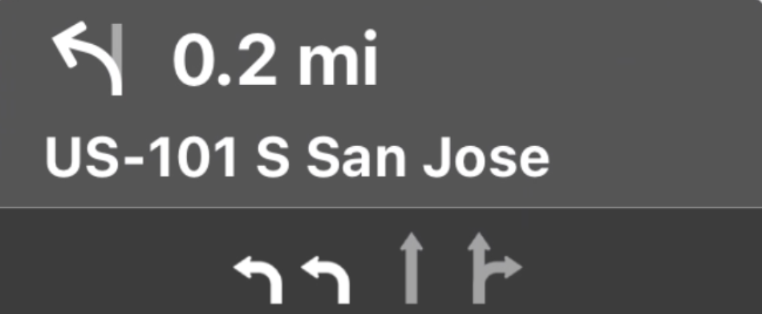

דוגמה להנחיה לבחירת נתיב

בקטע הקוד הבא מוצגת דוגמה לייצוג הנתונים של הנתיבים שמוצגים בצילום המסך שלמעלה.

// Lane 1
GMSNavigationLaneDirections =
  [{/*GMSNavigationLaneShape=*/
GMSNavigationLaneShapeNormalLeft, /*recommended=*/ true}]

// Lane 2
GMSNavigationLaneDirections =
  [{/*GMSNavigationLaneShape=*/
GMSNavigationLaneShapeNormalLeft, /*recommended=*/ true}]

// Lane 3
GMSNavigationLaneDirections =
  [{/*GMSNavigationLaneShape=*/
GMSNavigationLaneShapeStraight, /*recommended=*/ false}]

// Lane 4
GMSNavigationLaneDirections =
  [{/*GMSNavigationLaneShape=*/
GMSNavigationLaneShapeStraight, /*recommended=*/ false},
{/*GMSNavigationLaneShape=*/ GMSNavigationLaneShapeNormalRight, /*recommended=*/ false}]

תמונות של הנחיה לבחירת נתיב

‫Navigation SDK תומך ביצירת תמונות של נתיבים לכל שלב בניווט, כפי שמוצג ב-GMSNavigationStepInfo. הסמלים האלה מתאימים להנחיות לגבי גודל התמונות ב-CarPlay.

Swift

let currentStepInfo = navInfo.currentStep

let options = GMSNavigationStepImageOptions()
options.maneuverImageSize = .square96
options.screenMetrics = UIScreen.mainScreen

let maneuverImage = currentStepinfo.maneuverImage(options: options)


Objective-C

GMSNavigationStepInfo *stepInfo = navInfo.currentStep;

GMSNavigationStepImageOptions *options = [[GMSNavigationStepImageOptions alloc] init];
options.maneuverImageSize = GMSNavigationManeuverImageSizeSquare96;
options.screenMetrics = UIScreen.mainScreen;

UIImage* maneuverImage = [stepInfo maneuverImageWithOptions:options];


יצירת סמלים לתמרונים

ה-enum‏ GMSNavigationManeuver מגדיר כל תמרון אפשרי שיכול להתרחש במהלך הניווט, ואפשר לקבל את התמרון של שלב מסוים מהמאפיין maneuver של GMSNavigationStepInfo.

צריך ליצור סמלי תמרונים ולהתאים אותם לתמרונים הרלוונטיים. במקרים מסוימים אפשר למפות תנועה לסמל, למשל GMSNavigationManeuverDestinationLeft ו- GMSNavigationManeuverDestinationRight. עם זאת, יש תמרונים שחולקים מאפיינים עם תמרונים אחרים, ולכן יכול להיות שתרצו למפות יותר מתמרון אחד לאותו סמל. לדוגמה, GMSNavigationManeuverTurnLeft ו-GMSNavigationManeuverOnRampLeft יכולים להיות ממופים לסמל של פנייה שמאלה.

חלק מהתמרונים כוללים תווית נוספת 'עם כיוון השעון' או 'נגד כיוון השעון', שנקבעת על ידי ה-SDK על סמך צד הנהיגה במדינה. לדוגמה, במדינות שבהן נוהגים בצד שמאל של הכביש, הנהגים נכנסים לכיכר או מבצעים פניית פרסה בכיוון השעון, ואילו במדינות שבהן נוהגים בצד ימין של הכביש, הנהגים נכנסים לכיכר או מבצעים פניית פרסה נגד כיוון השעון. ‫Navigation SDK מזהה אם התמרון מתרחש בתנועה בצד ימין או בצד שמאל, ומפיק את התמרון המתאים. לכן, סמל התמרון עשוי להיות שונה אם התמרון הוא בכיוון השעון או נגד כיוון השעון.

הרחבה להצגת דוגמאות לסמלים של תמרונים שונים

סמל לדוגמה	תמרונים במסלול מפורט
	DEPART UNKNOWN
	STRAIGHT ON_RAMP_UNSPECIFIED OFF_RAMP_UNSPECIFIED NAME_CHANGE
	TURN_RIGHT ON_RAMP_RIGHT
	TURN_LEFT ON_RAMP_LEFT
	TURN_SLIGHT_RIGHT ON_RAMP_SLIGHT_RIGHT OFF_RAMP_SLIGHT_RIGHT
	TURN_SLIGHT_LEFT ON_RAMP_SLIGHT_LEFT OFF_RAMP_SLIGHT_LEFT
	TURN_SHARP_RIGHT ON_RAMP_SHARP_RIGHT OFF_RAMP_SHARP_RIGHT
	TURN_SHARP_LEFT ON_RAMP_SHARP_LEFT OFF_RAMP_SHARP_LEFT
	TURN_U_TURN_COUNTERCLOCKWISE ON_RAMP_U_TURN_COUNTERCLOCKWISE OFF_RAMP_U_TURN_COUNTERCLOCKWISE
	TURN_U_TURN_CLOCKWISE ON_RAMP_U_TURN_CLOCKWISE OFF_RAMP_U_TURN_CLOCKWISE
	ROUNDABOUT_SHARP_RIGHT_COUNTERCLOCKWISE
	ROUNDABOUT_SHARP_RIGHT_CLOCKWISE
	ROUNDABOUT_RIGHT_COUNTERCLOCKWISE
	ROUNDABOUT_RIGHT_CLOCKWISE
	ROUNDABOUT_SLIGHT_RIGHT_COUNTERCLOCKWISE
	ROUNDABOUT_SLIGHT_RIGHT_CLOCKWISE
	ROUNDABOUT_STRAIGHT_COUNTERCLOCKWISE
	ROUNDABOUT_STRAIGHT_CLOCKWISE
	ROUNDABOUT_SLIGHT_LEFT_COUNTERCLOCKWISE
	ROUNDABOUT_SLIGHT_LEFT_CLOCKWISE
	ROUNDABOUT_LEFT_COUNTERCLOCKWISE
	ROUNDABOUT_LEFT_CLOCKWISE
	ROUNDABOUT_SHARP_LEFT_COUNTERCLOCKWISE
	ROUNDABOUT_SHARP_LEFT_CLOCKWISE
	ROUNDABOUT_U_TURN_COUNTERCLOCKWISE
	ROUNDABOUT_U_TURN_CLOCKWISE
	ROUNDABOUT_COUNTERCLOCKWISE
	ROUNDABOUT_CLOCKWISE
	ROUNDABOUT_EXIT_COUNTERCLOCKWISE
	ROUNDABOUT_EXIT_CLOCKWISE
	MERGE_RIGHT OFF_RAMP_RIGHT
	MERGE_LEFT OFF_RAMP_LEFT
	FORK_RIGHT TURN_KEEP_RIGHT ON_RAMP_KEEP_RIGHT OFF_RAMP_KEEP_RIGHT
	FORK_LEFT TURN_KEEP_LEFT ON_RAMP_KEEP_LEFT OFF_RAMP_KEEP_LEFT
	MERGE_UNSPECIFIED
	DESTINATION
	DESTINATION_RIGHT
	DESTINATION_LEFT
	FERRY_BOAT
	FERRY_TRAIN

שימוש בסמלים שנוצרו

‫Navigation SDK תומך ביצירת סמלי תמרון עבור GMSNavigationStepInfo. הסמלים האלה מתאימים להנחיות לגבי גודל התמונות ב-CarPlay.

Swift

let currentStepInfo = navInfo.currentStep

let options = GMSNavigationStepImageOptions()
options.maneuverImageSize = .square96
options.screenMetrics = UIScreen.mainScreen

let maneuverImage = currentStepinfo.maneuverImage(options: options)


Objective-C

GMSNavigationStepInfo *stepInfo = navInfo.currentStep;

GMSNavigationStepImageOptions *options = [[GMSNavigationStepImageOptions alloc] init];
options.maneuverImageSize = GMSNavigationManeuverImageSizeSquare96;
options.screenMetrics = UIScreen.mainScreen;

UIImage* maneuverImage = [stepInfo maneuverImageWithOptions:options];
