本指南說明如何使用 iOS 版 Wear SDK,打造自己的虛擬實境 (VR) 體驗。

你可以使用 OpenGL SDK 將智慧型手機變成 VR 平台。智慧型手機可以顯示 3D 情境與立體成像的算繪、追蹤頭部動作並回應頭部動作,以及偵測使用者何時按下檢視器按鈕,來與應用程式互動。

如要開始使用,你會使用 HelloCardboard 示範遊戲,示範 Wear SDK 的核心功能。在遊戲中,使用者會探索虛擬世界,以便尋找和收集物件。其中說明如何:

  • 設定開發環境
  • 下載並建構試用版應用程式
  • 掃描 VR 檢視器的 QR 圖碼來儲存參數
  • 追蹤使用者的頭部動作
  • 為每隻眼睛設定正確的變形問題,藉此算繪立體圖片

設定開發環境

硬體需求:

軟體相關規定:

下載並建構試用版應用程式

Wear SDK 是使用預先編譯的通訊協定緩衝區 C++ 來源檔案建構。請參閱這篇文章,瞭解如何從頭開始建立來源檔案。

  1. 執行下列指令,從 GitHub 複製 OpenGL SDK 和 Hello OpenGL 試用版應用程式:

    git clone https://github.com/googlevr/cardboard.git
  2. 在存放區根目錄中執行下列指令,藉此將通訊協定緩衝區依附元件安裝到 Xcode 專案中:

    pod install
  3. 在 Xcode 中開啟 VR 工作區 (Cardboard.xcworkspace)。

  4. 變更應用程式的套件 ID,以便您與團隊簽署應用程式。

  5. 前往 SDK > Build Phases > Link Binary With libraries

    1. 如要從清單中移除該清單,請選取該項目並按一下 libPods-sdk.a '-' 按鈕。
    2. 按一下「'+'」按鈕並選取該圖示,將 libProtobuf-C++.a 新增至清單。如果畫面上出現建議使用 XCFramework 的訊息,請按一下 [Add Anyway]。
  6. 按一下「執行」

掃描 QR code

如要儲存裝置參數,請掃描 Gboard 檢視器的 QR 圖碼:

立即試用

在 HelloCardboard 中,您將在 3D 空間中尋找並收集測地線球體。

如何尋找及收集球體:

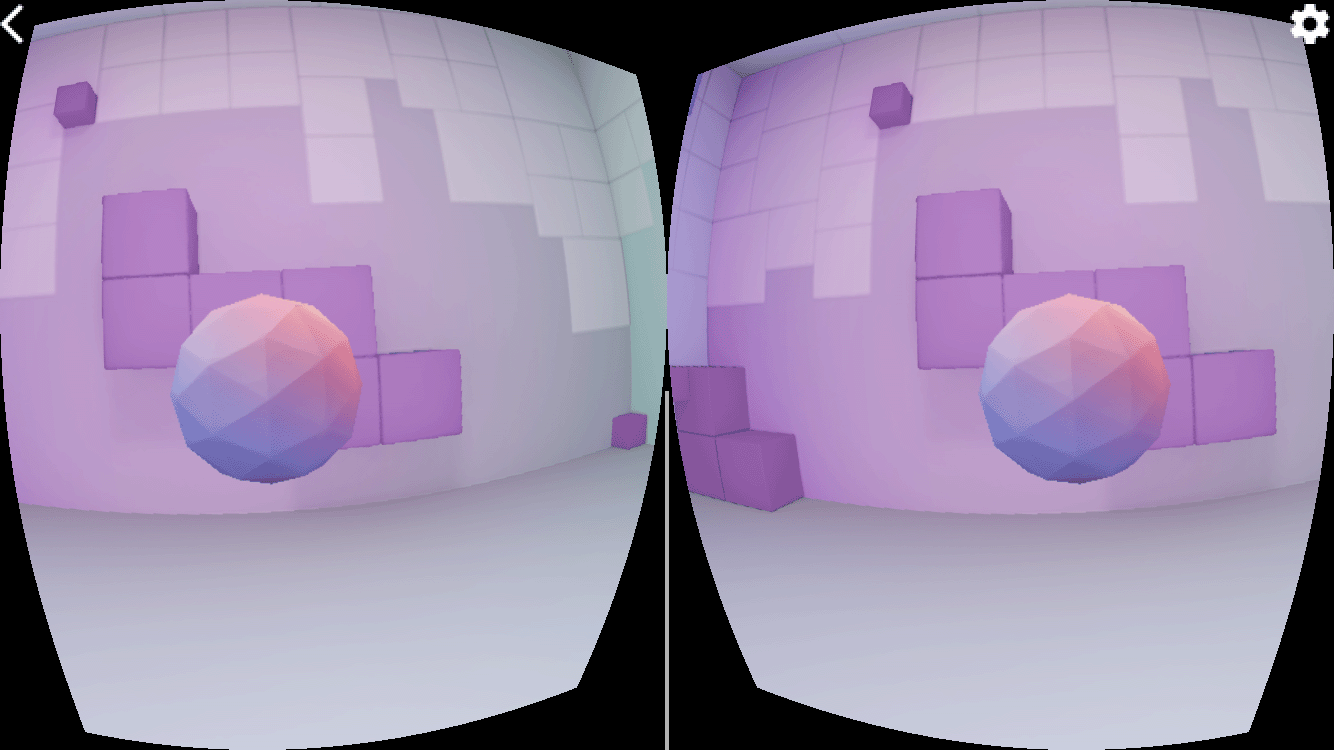

  1. 朝任何方向移動頭部,直到出現浮球為止。

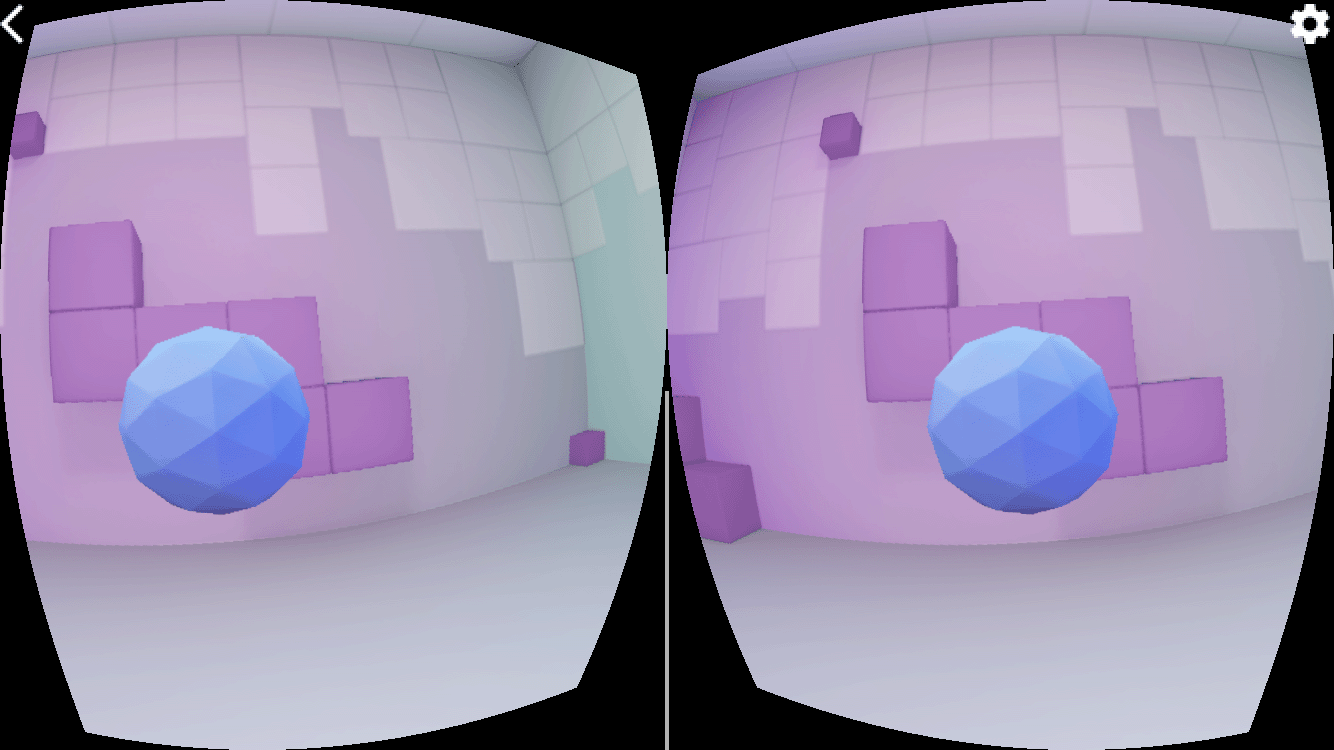

  2. 請直視球面。這樣會改變顏色。

  3. 按下 VR 檢視器按鈕來「收集」球體。

設定裝置

當使用者輕觸齒輪圖示來切換 OpenGL 檢視器時,HelloCardboardOverlayView 中會呼叫 didTapSwitchButton 方法。

- (void)didTapSwitchButton:(id)sender {
  if ([self.delegate respondsToSelector:@selector(didTapBackButton)]) {
    [self.delegate didChangeViewerProfile];
  }
  self.settingsBackgroundView.hidden = YES;
}

呼叫 CardboardQrCode_scanQrCodeAndSaveDeviceParams 即可開啟視窗,用來掃描檢視者的 QR 圖碼。使用者掃描 QR 圖碼後,裝置的變形參數已更新。

- (void)switchViewer {
  CardboardQrCode_scanQrCodeAndSaveDeviceParams();
}

- (void)didChangeViewerProfile {
  [self pauseCardboard];
  [self switchViewer];
  [self resumeCardboard];
}

頭部追蹤

建立頭部追蹤器

頭部追蹤器會在 HelloCardboardViewControllerviewDidLoad 方法中建立一次:

_cardboardHeadTracker = CardboardHeadTracker_create();

暫停及繼續頭部追蹤器

HelloCardboardViewController 類別中的 pauseCardboardresumeCardboard 方法會分別暫停及恢復頭部追蹤器。resumeCardboard 也會設定 _updateParams 旗標,讓裝置在下一個繪圖呼叫中更新。

- (void)pauseCardboard {
  self.paused = true;
  CardboardHeadTracker_pause(_cardboardHeadTracker);
}

- (void)resumeCardboard {
  // Parameters may have changed.
  _updateParams = YES;

  // Check for device parameters existence in app storage. If they're missing,
  // we must scan a Cardboard QR code and save the obtained parameters.
  uint8_t *buffer;
  int size;
  CardboardQrCode_getSavedDeviceParams(&buffer, &size);
  if (size == 0) {
    [self switchViewer];
  }
  CardboardQrCode_destroy(buffer);

  CardboardHeadTracker_resume(_cardboardHeadTracker);
  self.paused = false;
}

鏡頭變形

每次 OpenGL 掃描新的 QR 圖碼時,下列程式碼會讀取已儲存的參數,並使用這些參數建立鏡頭變形物件,將適當的鏡頭變形套用至轉譯內容:

CardboardQrCode_getSavedDeviceParams(&encodedDeviceParams, &size);

// Create CardboardLensDistortion.
CardboardLensDistortion_destroy(_cardboardLensDistortion);
_cardboardLensDistortion =
    CardboardLensDistortion_create(encodedDeviceParams, size, width, height);

// Initialize HelloCardboardRenderer.
_renderer.reset(new cardboard::hello_cardboard::HelloCardboardRenderer(
      _cardboardLensDistortion, _cardboardHeadTracker, width, height));

轉譯

在 Gboard 中算繪內容涵蓋下列項目:

  • 建立紋理
  • 取得左眼和右眼的檢視和投影矩陣
  • 建立轉譯器和設定變形網格
  • 轉譯每個影格

建立紋理

內容會繪製在紋理上,分為左右左右各部分。這些部分會分別在 _leftEyeTexture_rightEyeTexture 中初始化。範例應用程式會使用兩邊的單面紋理,但也可以為每隻眼睛分別建立紋理。

// Generate texture to render left and right eyes.
glGenTextures(1, &_eyeTexture);
glBindTexture(GL_TEXTURE_2D, _eyeTexture);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, _width, _height, 0, GL_RGB, GL_UNSIGNED_BYTE, 0);

_leftEyeTexture.texture = _eyeTexture;
_leftEyeTexture.left_u = 0;
_leftEyeTexture.right_u = 0.5;
_leftEyeTexture.top_v = 1;
_leftEyeTexture.bottom_v = 0;

_rightEyeTexture.texture = _eyeTexture;
_rightEyeTexture.left_u = 0.5;
_rightEyeTexture.right_u = 1;
_rightEyeTexture.top_v = 1;
_rightEyeTexture.bottom_v = 0;
CheckGLError("Create Eye textures");

這些紋理會做為參數傳遞至 CardboardDistortionRenderer_renderEyeToDisplay

取得左眼和右眼的矩陣和投影矩陣

首先,請擷取左側和右眼的矩陣。

CardboardLensDistortion_getEyeFromHeadMatrix(_lensDistortion, kLeft, _eyeMatrices[kLeft]);
CardboardLensDistortion_getEyeFromHeadMatrix(_lensDistortion, kRight, _eyeMatrices[kRight]);
CardboardLensDistortion_getProjectionMatrix(_lensDistortion, kLeft, kZNear, kZFar,
                                            _projMatrices[kLeft]);
CardboardLensDistortion_getProjectionMatrix(_lensDistortion, kRight, kZNear, kZFar,
                                            _projMatrices[kRight]);

接著,取得每個眼睛的扭曲網格,並將其傳遞給扭曲轉譯器:

CardboardLensDistortion_getDistortionMesh(_lensDistortion, kLeft, &leftMesh);
CardboardLensDistortion_getDistortionMesh(_lensDistortion, kRight, &rightMesh);

建立轉譯器並設定正確的變形網格

轉譯器只需要初始化一次。建立轉譯器後,請根據 CardboardLensDistortion_getDistortionMesh 函式傳回的網格值,為左眼和右眼設定新的變形網格。

_distortionRenderer = CardboardOpenGlEs2DistortionRenderer_create();
CardboardDistortionRenderer_setMesh(_distortionRenderer, &leftMesh, kLeft);
CardboardDistortionRenderer_setMesh(_distortionRenderer, &rightMesh, kRight);

轉譯內容

CardboardHeadTracker_getPose 擷取目前的頭部方向:

CardboardHeadTracker_getPose(_headTracker, targetTime, position, orientation);
_headView =
    GLKMatrix4Multiply(GLKMatrix4MakeTranslation(position[0], position[1], position[2]),
                       GLKMatrix4MakeWithQuaternion(GLKQuaternionMakeWithArray(orientation)));

使用目前的頭部方向搭配檢視畫面和投影矩陣來撰寫檢視投影矩陣,並使用這些矩陣算繪每隻眼睛的世界內容:

// Draw left eye.
glViewport(0, 0, _width / 2.0, _height);
glScissor(0, 0, _width / 2.0, _height);
DrawWorld(_leftEyeViewPose, GLKMatrix4MakeWithArray(_projMatrices[kLeft]));

// Draw right eye.
glViewport(_width / 2.0, 0, _width / 2.0, _height);
glScissor(_width / 2.0, 0, _width / 2.0, _height);
DrawWorld(_rightEyeViewPose, GLKMatrix4MakeWithArray(_projMatrices[kRight]));

使用 CardboardDistortionRenderer_renderEyeToDisplay 將內容套用扭曲校正,並將內容算繪到畫面上。

CardboardDistortionRenderer_renderEyeToDisplay(_distortionRenderer, renderTarget, /*x=*/0,
                                               /*y=*/0, _width, _height, &_leftEyeTexture,
                                               &_rightEyeTexture);
