تتيح لك واجهة برمجة التطبيقات هذه إنشاء المخططات وتعديلها ضمن جداول البيانات حسب الحاجة. توضّح الأمثلة الواردة في هذه الصفحة كيف يمكنك تنفيذ بعض عمليات الرسوم البيانية الشائعة باستخدام واجهة برمجة التطبيقات الخاصة بـ "جداول بيانات Google".
يتم تقديم هذه الأمثلة في شكل طلبات HTTP لتكون محايدة لغويًا. للتعرّف على كيفية تنفيذ تعديل مجمّع بلغات مختلفة باستخدام مكتبات برامج Google API، يُرجى الاطّلاع على تعديل جداول البيانات.
في هذه الأمثلة، يمثّل العنصران النائبان SPREADSHEET_ID وSHEET_ID
يشير إلى المكان الذي ستوفّر فيه هذه المعرّفات. يمكنك العثور على رقم تعريف جدول البيانات في عنوان URL الخاص بجدول البيانات.
يمكنك الحصول على معرّف ورقة البيانات باستخدام طريقة
spreadsheets.get. يتم تحديد النطاقات باستخدام ترميز A1. مثال على النطاق هو
الورقة1!A1:D5.
بالإضافة إلى ذلك، يشير العنصر النائب CHART_ID إلى رقم تعريف رسم بياني معيّن. يمكنك ضبط هذا المعرّف عند إنشاء رسم بياني باستخدام Sheets API،
أو السماح لـ Sheets API بإنشاء معرّف لك. يمكنك الحصول على معرّفات الرسوم البيانية الحالية باستخدام طريقة spreadsheets.get.
أخيرًا، يشير العنصر النائب SOURCE_SHEET_ID إلى ورقة البيانات التي تتضمّن البيانات المصدر. في هذه الأمثلة، هذا هو الجدول المُدرَج ضمن بيانات مصدر المخطط.
بيانات مصدر قائمة الأغاني الرائجة
بالنسبة إلى هذه الأمثلة، افترِض أنّ جدول البيانات المستخدَم يتضمّن بيانات المصدر التالية في ورقة البيانات الأولى ("Sheet1"). السلاسل في الصف الأول هي تصنيفات للأعمدة الفردية. للاطّلاع على أمثلة حول كيفية القراءة من أوراق أخرى في جدول البيانات، يُرجى الاطّلاع على نظام التسمية A1.
| A | ب | C | D | E | |
| 1 | رقم الطراز | المبيعات - يناير | المبيعات - فبراير | المبيعات - مارس | إجمالي المبيعات |
| 2 | D-01X | 68 | 74 | 60 | 202 |
| 3 | FR-0B1 | 97 | 76 | 88 | 261 |
| 4 | P-034 | 27 | 49 | 32 | 108 |
| 5 | P-105 | 46 | 44 | 67 | 157 |
| 6 | W-11 | 75 | 68 | 87 | 230 |
| 7 | W-24 | 74 | 52 | 62 | 188 |
إضافة رسم بياني عمودي
يوضّح نموذج الرمز التالي
spreadsheets.batchUpdate
كيفية استخدام
AddChartRequest
لإنشاء رسم بياني عمودي من البيانات المصدر، ووضعه في ورقة جديدة. يُجري الطلب ما يلي لضبط الرسم البياني:
- تضبط هذه السمة نوع المخطط على مخطط عمودي.
- تضيف هذه السمة وسيلة إيضاح إلى أسفل الرسم البياني.
- تضبط هذه السمة عناوين الرسم البياني والمحور.
- تضبط هذه السمة 3 سلاسل بيانات تمثّل المبيعات لـ 3 أشهر مختلفة مع استخدام التنسيق والألوان التلقائية.
يظهر بروتوكول الطلب أدناه.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{ "requests": [ { "addChart": { "chart": { "spec": { "title": "Model Q1 Sales", "basicChart": { "chartType": "COLUMN", "legendPosition": "BOTTOM_LEGEND", "axis": [ { "position": "BOTTOM_AXIS", "title": "Model Numbers" }, { "position": "LEFT_AXIS", "title": "Sales" } ], "domains": [ { "domain": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 0, "endColumnIndex": 1 } ] } } } ], "series": [ { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 1, "endColumnIndex": 2 } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 2, "endColumnIndex": 3 } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 3, "endColumnIndex": 4 } ] } }, "targetAxis": "LEFT_AXIS" } ], "headerCount": 1 } }, "position": { "newSheet": true } } } } ] }

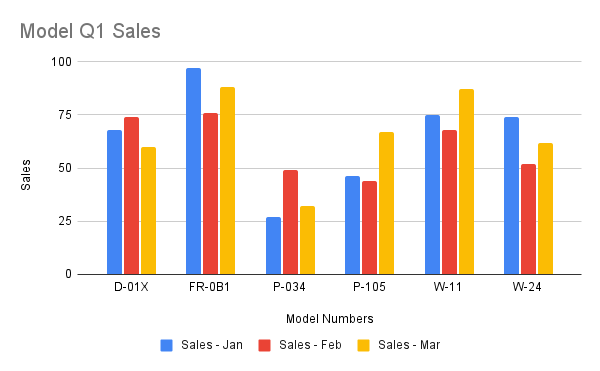

ينشئ الطلب رسمًا بيانيًا في ورقة جديدة على النحو التالي:
إضافة رسم بياني دائري
يوضّح نموذج الرمز التالي كيفية استخدام AddChartRequest لإنشاء مخطط دائري ثلاثي الأبعاد من البيانات المصدر.spreadsheets.batchUpdate يُجري الطلب ما يلي لإعداد الرسم البياني:
- تضبط هذه السمة عنوان الرسم البياني.
- تضيف وسيلة إيضاح إلى يسار المخطط.
- يضبط الرسم البياني على شكل رسم بياني دائري ثلاثي الأبعاد. يُرجى العِلم أنّه لا يمكن أن تحتوي الرسوم البيانية الدائرية الثلاثية الأبعاد على "ثقب دائري مجوّف" في الوسط كما هو الحال في الرسوم البيانية الدائرية المسطّحة.
- يضبط هذا الخيار سلسلة بيانات الرسم البياني على إجمالي المبيعات لكل رقم طراز.
- تثبِّت هذه السمة الرسم البياني في الخلية C3 من ورقة البيانات المحدّدة بواسطة SHEET_ID، مع إزاحة بمقدار 50 بكسل في الاتجاهين X وY.
يظهر بروتوكول الطلب أدناه.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{ "requests": [ { "addChart": { "chart": { "spec": { "title": "Model Q1 Total Sales", "pieChart": { "legendPosition": "RIGHT_LEGEND", "threeDimensional": true, "domain": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 0, "endColumnIndex": 1 } ] } }, "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 4, "endColumnIndex": 5 } ] } }, } }, "position": { "overlayPosition": { "anchorCell": { "sheetId": SHEET_ID, "rowIndex": 2, "columnIndex": 2 }, "offsetXPixels": 50, "offsetYPixels": 50 } } } } } ] }

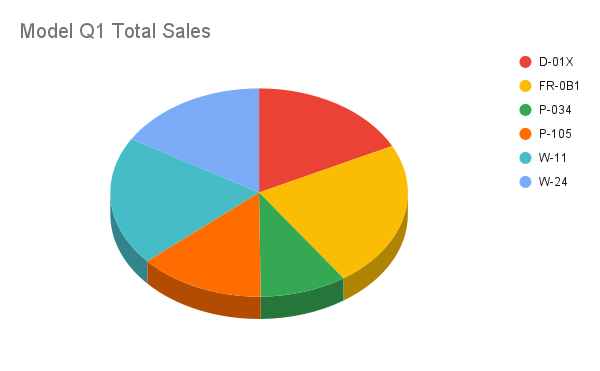

ينشئ الطلب رسمًا بيانيًا على النحو التالي:
بدلاً من ذلك، يمكنك أيضًا تعديل قيمة legendPosition من RIGHT_LEGEND إلى LABELED_LEGEND ضمن الطلب حتى تكون قيم وسيلة الإيضاح مرتبطة بشرائح الرسم البياني الدائري.
'legendPosition': 'LABELED_LEGEND',

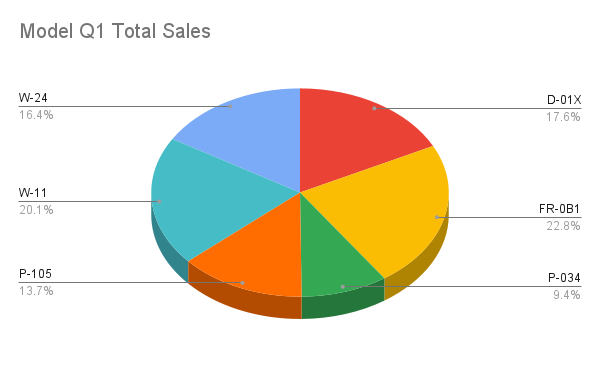

يؤدي الطلب المعدَّل إلى إنشاء رسم بياني على النحو التالي:
إضافة رسم بياني خطي باستخدام نطاقات متعددة غير متجاورة
يوضّح نموذج الرمز التالي كيفية استخدام AddChartRequest لإنشاء مخطط خطي من البيانات المصدر، ووضعه في ورقة المصدر.spreadsheets.batchUpdate
يمكن استخدام تحديد نطاقات غير متجاورة لاستبعاد صفوف من
ChartSourceRange.
يُجري الطلب ما يلي لإعداد الرسم البياني:
- تضبط هذه السمة نوع الرسم البياني على رسم بياني خطي.
- تضبط هذه السمة عنوان المحور الأفقي س.
- تضبط هذه السمة سلسلة بيانات تمثّل المبيعات. يتم ضبط النطاقَين A1:A3 وA6:A7 على
domain، وضبط النطاقَين B1:B3 وB6:B7 علىseries، مع استخدام التنسيق والألوان التلقائية. يتم تحديد النطاقات باستخدام تنسيق A1 في عنوان URL للطلب. - تثبِّت هذه السمة الرسم البياني في الخلية H8 من ورقة البيانات المحدّدة بواسطة SHEET_ID.
يظهر بروتوكول الطلب أدناه.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{
"requests": [
{
"addChart": {
"chart": {
"spec": {
"basicChart": {
"chartType": "LINE",
"domains": [
{
"domain": {
"sourceRange": {
"sources": [
{
"startRowIndex": 0,
"endRowIndex": 3,
"startColumnIndex": 0,
"endColumnIndex": 1,
"sheetId": SOURCE_SHEET_ID
},
{
"startRowIndex": 5,
"endRowIndex": 7,
"startColumnIndex": 0,
"endColumnIndex": 1,
"sheetId": SOURCE_SHEET_ID
}
]
}
}
}
],
"series": [
{
"series": {
"sourceRange": {
"sources": [
{
"startRowIndex": 0,
"endRowIndex": 3,
"startColumnIndex": 1,
"endColumnIndex": 2,
"sheetId": SOURCE_SHEET_ID
},
{
"startRowIndex": 5,
"endRowIndex": 7,
"startColumnIndex": 1,
"endColumnIndex": 2,
"sheetId": SOURCE_SHEET_ID
}
]
}
}
}
]
}
},
"position": {
"overlayPosition": {
"anchorCell": {
"sheetId": SOURCE_SHEET_ID,
"rowIndex": 8,
"columnIndex": 8
}
}
}
}
}
}
]

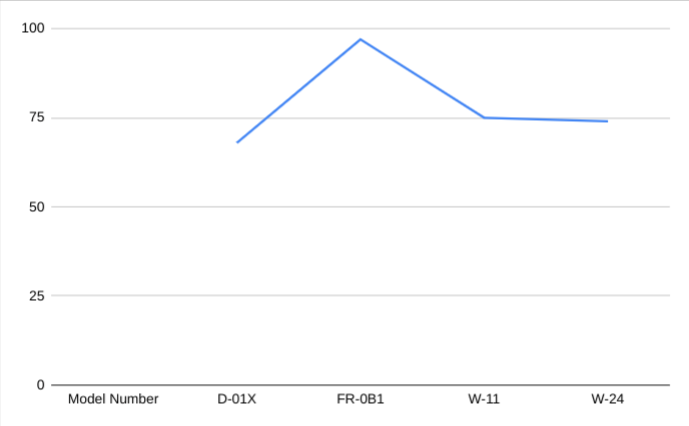

}ينشئ الطلب رسمًا بيانيًا في ورقة جديدة على النحو التالي:
حذف رسم بياني
يوضّح نموذج الرمز البرمجي التالي
spreadsheets.batchUpdate
كيفية استخدام
DeleteEmbeddedObjectRequest
لحذف رسم بياني محدّد بواسطة CHART_ID.
يظهر بروتوكول الطلب أدناه.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{
"requests": [
{
"deleteEmbeddedObject": {
"objectId": CHART_ID
}
}
]
}تعديل خصائص رسم بياني
يوضّح نموذج الرمز التالي
spreadsheets.batchUpdate
كيفية استخدام
UpdateChartSpecRequest
لتعديل الرسم البياني الذي تم إنشاؤه في وصفة إضافة رسم بياني عمودي،
وتعديل بياناته ونوعه ومظهره. لا يمكن تغيير مجموعات فرعية من خصائص الرسم البياني بشكل فردي. لإجراء تعديلات، يجب تقديم حقل spec بالكامل مع UpdateChartSpecRequest. بشكل أساسي، يتطلّب تعديل مواصفات الرسم البياني استبدالها بمواصفات جديدة.
يعدّل الطلب التالي الرسم البياني الأصلي (المحدّد بواسطة CHART_ID):
- يضبط نوع الرسم البياني على
BAR. - تنقل وسيلة الإيضاح إلى يسار الرسم البياني.
- تعكس المحاور بحيث تظهر "المبيعات" على المحور السفلي و "أرقام الطُرز" على المحور الأيمن.
- يضبط هذا الرمز تنسيق عنوان المحور على خط بحجم 24 نقطة، وخط غامق، وخط مائل.
- يزيل هذا الخيار بيانات "W-24" من الرسم البياني (الصف 7 في بيانات مصدر الرسم البياني).
يظهر بروتوكول الطلب أدناه.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{ "requests": [ { "updateChartSpec": { "chartId": CHART_ID, "spec": { "title": "Model Q1 Sales", "basicChart": { "chartType": "BAR", "legendPosition": "RIGHT_LEGEND", "axis": [ { "format": { "bold": true, "italic": true, "fontSize": 24 }, "position": "BOTTOM_AXIS", "title": "Sales" }, { "format": { "bold": true, "italic": true, "fontSize": 24 }, "position": "LEFT_AXIS", "title": "Model Numbers" } ], "domains": [ { "domain": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 0, "endColumnIndex": 1 } ] } } } ], "series": [ { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 1, "endColumnIndex": 2 } ] } }, "targetAxis": "BOTTOM_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 2, "endColumnIndex": 3 } ] } }, "targetAxis": "BOTTOM_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 3, "endColumnIndex": 4 } ] } }, "targetAxis": "BOTTOM_AXIS" } ], "headerCount": 1 } } } } ] }

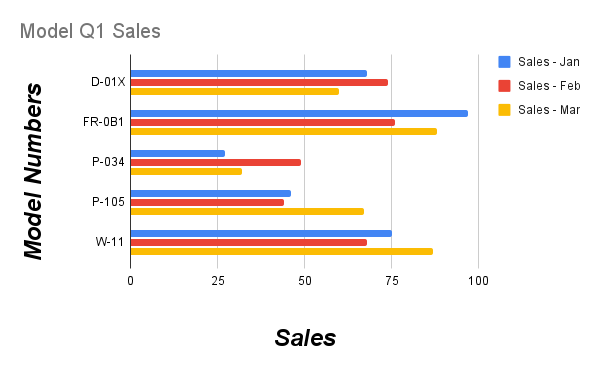

بعد الطلب، يظهر الرسم البياني على النحو التالي:
نقل رسم بياني أو تغيير حجمه
يوضّح نموذج الرمز البرمجي التالي
spreadsheets.batchUpdate
كيفية استخدام
UpdateEmbeddedObjectPositionRequest
لنقل مخطط وتغيير حجمه. بعد الطلب، يصبح الرسم البياني المحدّد بواسطة CHART_ID
كما يلي:
- مثبّتة في الخلية A5 من ورقتها الأصلية
- إزاحة في الاتجاه X بمقدار 100 بكسل
- تم تغيير حجمها إلى 1200 × 742 بكسل (الحجم التلقائي للرسم البياني هو 600 × 371 بكسل).
لا يغيّر الطلب سوى الخصائص المحدّدة باستخدام المَعلمة fields.
تحتفظ السمات الأخرى (مثل offsetYPixels) بقيمها الأصلية.
يظهر بروتوكول الطلب أدناه.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{
"requests": [
{
"updateEmbeddedObjectPosition": {
"objectId": CHART_ID,
"newPosition": {
"overlayPosition": {
"anchorCell": {
"rowIndex": 4,
"columnIndex": 0
},
"offsetXPixels": 100,
"widthPixels": 1200,
"heightPixels": 742
}
},
"fields": "anchorCell(rowIndex,columnIndex),offsetXPixels,widthPixels,heightPixels"
}
}
]
}قراءة بيانات الرسم البياني
يوضّح نموذج الرمز التالي كيفية الحصول على بيانات الرسم البياني من جدول بيانات.spreadsheets.get تحدّد المَعلمة fields في طلب البحث
أنّه يجب عرض بيانات الرسم البياني فقط.
الردّ على استدعاء هذه الطريقة هو عنصر
spreadsheet
يحتوي على مصفوفة من عناصر
sheet.
يتم تمثيل أي رسومات بيانية في ورقة ضمن العنصر
sheet.
إذا تم ضبط حقل الردّ على القيمة التلقائية، سيتم حذفه من الردّ.
في هذا المثال، لا تحتوي ورقة البيانات الأولى (SOURCE_SHEET_ID) على أي رسومات بيانية، لذا يتم عرض زوج فارغ من الأقواس المعقوفة. تحتوي ورقة البيانات الثانية على الرسم البياني الذي تم إنشاؤه باستخدام إضافة رسم بياني عمودي، ولا تحتوي على أي شيء آخر.
يظهر بروتوكول الطلب أدناه.
GET https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID?fields=sheets(charts)
{ "sheets": [ {}, { "charts": [ { "chartId": CHART_ID, "position": { "sheetId": SHEET_ID }, "spec": { "basicChart": { "axis": [ { "format": { "bold": false, "italic": false }, "position": "BOTTOM_AXIS", "title": "Model Numbers" }, { "format": { "bold": false, "italic": false }, "position": "LEFT_AXIS", "title": "Sales" } ], "chartType": "COLUMN", "domains": [ { "domain": { "sourceRange": { "sources": [ { "endColumnIndex": 1 "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 0, "startRowIndex": 0, } ] } } } ], "legendPosition": "BOTTOM_LEGEND", "series": [ { "series": { "sourceRange": { "sources": [ { "endColumnIndex": 2, "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 1, "startRowIndex": 0, } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "endColumnIndex": 3, "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 2, "startRowIndex": 0, } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "endColumnIndex": 4, "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 3, "startRowIndex": 0, } ] } }, "targetAxis": "LEFT_AXIS" } ] }, "hiddenDimensionStrategy": "SKIP_HIDDEN_ROWS_AND_COLUMNS", "title": "Model Q1 Sales", }, } ] } ] }
