Linie łamane i wielokąty reprezentujące trasy i obszary

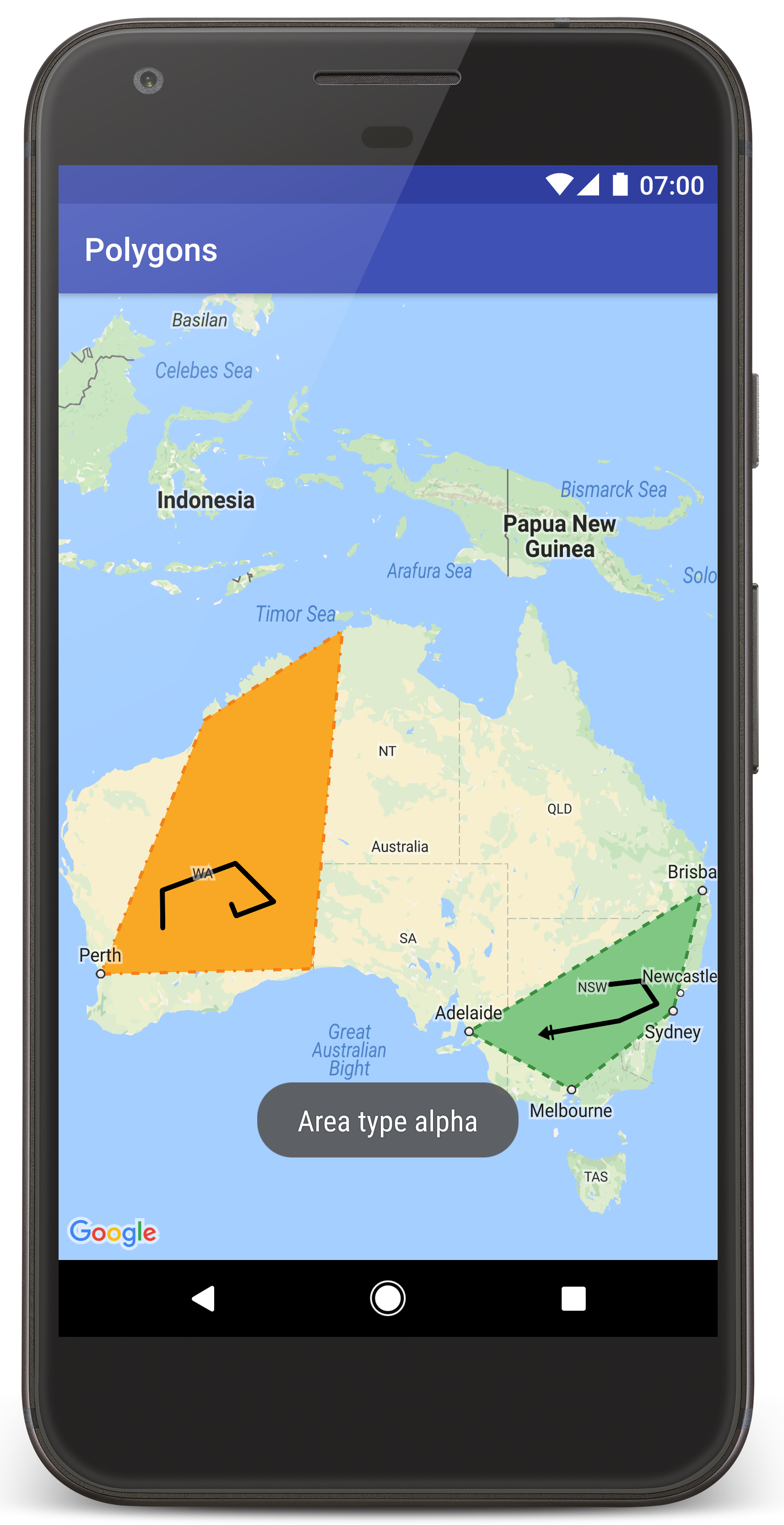

Z tego samouczka dowiesz się, jak dodać mapę Google do aplikacji na Androida oraz jak używać linii łamanych i wielokątów do oznaczania tras i obszarów na mapie.

Postępuj zgodnie z instrukcjami w samouczku, aby utworzyć aplikację na Androida za pomocą pakietu Maps SDK na Androida. Zalecane środowisko programistyczne to Android Studio.

Pobierz kod

Sklonuj lub pobierz repozytorium przykładów Google Maps Android API v2 z GitHuba.

Wyświetl wersję aktywności w języku Java:

    // Copyright 2020 Google LLC
//
// Licensed under the Apache License, Version 2.0 (the "License");
// you may not use this file except in compliance with the License.
// You may obtain a copy of the License at
//
//      http://www.apache.org/licenses/LICENSE-2.0
//
// Unless required by applicable law or agreed to in writing, software
// distributed under the License is distributed on an "AS IS" BASIS,
// WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
// See the License for the specific language governing permissions and
// limitations under the License.

package com.example.polygons;

import android.os.Bundle;
import android.widget.Toast;
import androidx.appcompat.app.AppCompatActivity;
import com.google.android.gms.maps.CameraUpdateFactory;
import com.google.android.gms.maps.GoogleMap;
import com.google.android.gms.maps.OnMapReadyCallback;
import com.google.android.gms.maps.SupportMapFragment;
import com.google.android.gms.maps.model.BitmapDescriptorFactory;
import com.google.android.gms.maps.model.CustomCap;
import com.google.android.gms.maps.model.Dash;
import com.google.android.gms.maps.model.Dot;
import com.google.android.gms.maps.model.Gap;
import com.google.android.gms.maps.model.JointType;
import com.google.android.gms.maps.model.LatLng;
import com.google.android.gms.maps.model.PatternItem;
import com.google.android.gms.maps.model.Polygon;
import com.google.android.gms.maps.model.PolygonOptions;
import com.google.android.gms.maps.model.Polyline;
import com.google.android.gms.maps.model.PolylineOptions;
import com.google.android.gms.maps.model.RoundCap;
import java.util.Arrays;
import java.util.List;


/**
 * An activity that displays a Google map with polylines to represent paths or routes,
 * and polygons to represent areas.
 */
public class PolyActivity extends AppCompatActivity
        implements
                OnMapReadyCallback,
                GoogleMap.OnPolylineClickListener,
                GoogleMap.OnPolygonClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps);

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
                .findFragmentById(R.id.map);
        mapFragment.getMapAsync(this);
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    @Override
    public void onMapReady(GoogleMap googleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-35.016, 143.321),
                        new LatLng(-34.747, 145.592),
                        new LatLng(-34.364, 147.891),
                        new LatLng(-33.501, 150.217),
                        new LatLng(-32.306, 149.248),
                        new LatLng(-32.491, 147.309)));
        // Store a data object with the polyline, used here to indicate an arbitrary type.
        polyline1.setTag("A");
        // Style the polyline.
        stylePolyline(polyline1);

        Polyline polyline2 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-29.501, 119.700),
                        new LatLng(-27.456, 119.672),
                        new LatLng(-25.971, 124.187),
                        new LatLng(-28.081, 126.555),
                        new LatLng(-28.848, 124.229),
                        new LatLng(-28.215, 123.938)));
        polyline2.setTag("B");
        stylePolyline(polyline2);

        // Add polygons to indicate areas on the map.
        Polygon polygon1 = googleMap.addPolygon(new PolygonOptions()
                .clickable(true)
                .add(
                        new LatLng(-27.457, 153.040),
                        new LatLng(-33.852, 151.211),
                        new LatLng(-37.813, 144.962),
                        new LatLng(-34.928, 138.599)));
        // Store a data object with the polygon, used here to indicate an arbitrary type.
        polygon1.setTag("alpha");
        // Style the polygon.
        stylePolygon(polygon1);

        Polygon polygon2 = googleMap.addPolygon(new PolygonOptions()
                .clickable(true)
                .add(
                        new LatLng(-31.673, 128.892),
                        new LatLng(-31.952, 115.857),
                        new LatLng(-17.785, 122.258),
                        new LatLng(-12.4258, 130.7932)));
        polygon2.setTag("beta");
        stylePolygon(polygon2);

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(new LatLng(-23.684, 133.903), 4));

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this);
        googleMap.setOnPolygonClickListener(this);
    }

    private static final int COLOR_BLACK_ARGB = 0xff000000;
    private static final int POLYLINE_STROKE_WIDTH_PX = 12;

    /**
     * Styles the polyline, based on type.
     * @param polyline The polyline object that needs styling.
     */
    private void stylePolyline(Polyline polyline) {
        String type = "";
        // Get the data object stored with the polyline.
        if (polyline.getTag() != null) {
            type = polyline.getTag().toString();
        }

        switch (type) {
            // If no type is given, allow the API to use the default.
            case "A":
                // Use a custom bitmap as the cap at the start of the line.
                polyline.setStartCap(
                        new CustomCap(
                                BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10));
                break;
            case "B":
                // Use a round cap at the start of the line.
                polyline.setStartCap(new RoundCap());
                break;
        }

        polyline.setEndCap(new RoundCap());
        polyline.setWidth(POLYLINE_STROKE_WIDTH_PX);
        polyline.setColor(COLOR_BLACK_ARGB);
        polyline.setJointType(JointType.ROUND);
    }

    private static final int PATTERN_GAP_LENGTH_PX = 20;
    private static final PatternItem DOT = new Dot();
    private static final PatternItem GAP = new Gap(PATTERN_GAP_LENGTH_PX);

    // Create a stroke pattern of a gap followed by a dot.
    private static final List<PatternItem> PATTERN_POLYLINE_DOTTED = Arrays.asList(GAP, DOT);

    /**
     * Listens for clicks on a polyline.
     * @param polyline The polyline object that the user has clicked.
     */
    @Override
    public void onPolylineClick(Polyline polyline) {
        // Flip from solid stroke to dotted stroke pattern.
        if ((polyline.getPattern() == null) || (!polyline.getPattern().contains(DOT))) {
            polyline.setPattern(PATTERN_POLYLINE_DOTTED);
        } else {
            // The default pattern is a solid stroke.
            polyline.setPattern(null);
        }

        Toast.makeText(this, "Route type " + polyline.getTag().toString(),
                Toast.LENGTH_SHORT).show();
    }

    /**
     * Listens for clicks on a polygon.
     * @param polygon The polygon object that the user has clicked.
     */
    @Override
    public void onPolygonClick(Polygon polygon) {
        // Flip the values of the red, green, and blue components of the polygon's color.
        int color = polygon.getStrokeColor() ^ 0x00ffffff;
        polygon.setStrokeColor(color);
        color = polygon.getFillColor() ^ 0x00ffffff;
        polygon.setFillColor(color);

        Toast.makeText(this, "Area type " + polygon.getTag().toString(), Toast.LENGTH_SHORT).show();
    }

    private static final int COLOR_WHITE_ARGB = 0xffffffff;
    private static final int COLOR_DARK_GREEN_ARGB = 0xff388E3C;
    private static final int COLOR_LIGHT_GREEN_ARGB = 0xff81C784;
    private static final int COLOR_DARK_ORANGE_ARGB = 0xffF57F17;
    private static final int COLOR_LIGHT_ORANGE_ARGB = 0xffF9A825;

    private static final int POLYGON_STROKE_WIDTH_PX = 8;
    private static final int PATTERN_DASH_LENGTH_PX = 20;
    private static final PatternItem DASH = new Dash(PATTERN_DASH_LENGTH_PX);

    // Create a stroke pattern of a gap followed by a dash.
    private static final List<PatternItem> PATTERN_POLYGON_ALPHA = Arrays.asList(GAP, DASH);

    // Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
    private static final List<PatternItem> PATTERN_POLYGON_BETA =
        Arrays.asList(DOT, GAP, DASH, GAP);

    /**
     * Styles the polygon, based on type.
     * @param polygon The polygon object that needs styling.
     */
    private void stylePolygon(Polygon polygon) {
        String type = "";
        // Get the data object stored with the polygon.
        if (polygon.getTag() != null) {
            type = polygon.getTag().toString();
        }

        List<PatternItem> pattern = null;
        int strokeColor = COLOR_BLACK_ARGB;
        int fillColor = COLOR_WHITE_ARGB;

        switch (type) {
            // If no type is given, allow the API to use the default.
            case "alpha":
                // Apply a stroke pattern to render a dashed line, and define colors.
                pattern = PATTERN_POLYGON_ALPHA;
                strokeColor = COLOR_DARK_GREEN_ARGB;
                fillColor = COLOR_LIGHT_GREEN_ARGB;
                break;
            case "beta":
                // Apply a stroke pattern to render a line of dots and dashes, and define colors.
                pattern = PATTERN_POLYGON_BETA;
                strokeColor = COLOR_DARK_ORANGE_ARGB;
                fillColor = COLOR_LIGHT_ORANGE_ARGB;
                break;
        }

        polygon.setStrokePattern(pattern);
        polygon.setStrokeWidth(POLYGON_STROKE_WIDTH_PX);
        polygon.setStrokeColor(strokeColor);
        polygon.setFillColor(fillColor);
    }
}

Wyświetl wersję aktywności w języku Kotlin:

    // Copyright 2020 Google LLC
//
// Licensed under the Apache License, Version 2.0 (the "License");
// you may not use this file except in compliance with the License.
// You may obtain a copy of the License at
//
//      http://www.apache.org/licenses/LICENSE-2.0
//
// Unless required by applicable law or agreed to in writing, software
// distributed under the License is distributed on an "AS IS" BASIS,
// WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
// See the License for the specific language governing permissions and
// limitations under the License.
package com.example.polygons

import android.os.Bundle
import android.widget.Toast
import androidx.appcompat.app.AppCompatActivity
import com.google.android.gms.maps.CameraUpdateFactory
import com.google.android.gms.maps.GoogleMap
import com.google.android.gms.maps.GoogleMap.OnPolygonClickListener
import com.google.android.gms.maps.GoogleMap.OnPolylineClickListener
import com.google.android.gms.maps.OnMapReadyCallback
import com.google.android.gms.maps.SupportMapFragment
import com.google.android.gms.maps.model.BitmapDescriptorFactory
import com.google.android.gms.maps.model.CustomCap
import com.google.android.gms.maps.model.Dash
import com.google.android.gms.maps.model.Dot
import com.google.android.gms.maps.model.Gap
import com.google.android.gms.maps.model.JointType
import com.google.android.gms.maps.model.LatLng
import com.google.android.gms.maps.model.PatternItem
import com.google.android.gms.maps.model.Polygon
import com.google.android.gms.maps.model.PolygonOptions
import com.google.android.gms.maps.model.Polyline
import com.google.android.gms.maps.model.PolylineOptions
import com.google.android.gms.maps.model.RoundCap

/**
 * An activity that displays a Google map with polylines to represent paths or routes,
 * and polygons to represent areas.
 */
class PolyActivity : AppCompatActivity(), OnMapReadyCallback, OnPolylineClickListener, OnPolygonClickListener {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps)

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        val mapFragment = supportFragmentManager
            .findFragmentById(R.id.map) as SupportMapFragment?
        mapFragment?.getMapAsync(this)
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    override fun onMapReady(googleMap: GoogleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        val polyline1 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-35.016, 143.321),
                LatLng(-34.747, 145.592),
                LatLng(-34.364, 147.891),
                LatLng(-33.501, 150.217),
                LatLng(-32.306, 149.248),
                LatLng(-32.491, 147.309)))
        // Store a data object with the polyline, used here to indicate an arbitrary type.
        polyline1.tag = "A"
        // Style the polyline.
        stylePolyline(polyline1)

        val polyline2 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-29.501, 119.700),
                LatLng(-27.456, 119.672),
                LatLng(-25.971, 124.187),
                LatLng(-28.081, 126.555),
                LatLng(-28.848, 124.229),
                LatLng(-28.215, 123.938)))
        polyline2.tag = "B"
        stylePolyline(polyline2)

        // Add polygons to indicate areas on the map.
        val polygon1 = googleMap.addPolygon(PolygonOptions()
            .clickable(true)
            .add(
                LatLng(-27.457, 153.040),
                LatLng(-33.852, 151.211),
                LatLng(-37.813, 144.962),
                LatLng(-34.928, 138.599)))
        // Store a data object with the polygon, used here to indicate an arbitrary type.
        polygon1.tag = "alpha"
        // Style the polygon.
        stylePolygon(polygon1)

        val polygon2 = googleMap.addPolygon(PolygonOptions()
            .clickable(true)
            .add(
                LatLng(-31.673, 128.892),
                LatLng(-31.952, 115.857),
                LatLng(-17.785, 122.258),
                LatLng(-12.4258, 130.7932)))
        polygon2.tag = "beta"
        stylePolygon(polygon2)

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(LatLng(-23.684, 133.903), 4f))

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this)
        googleMap.setOnPolygonClickListener(this)
    }

    private val COLOR_BLACK_ARGB = -0x1000000
    private val POLYLINE_STROKE_WIDTH_PX = 12

    /**
     * Styles the polyline, based on type.
     * @param polyline The polyline object that needs styling.
     */
    private fun stylePolyline(polyline: Polyline) {
        // Get the data object stored with the polyline.
        val type = polyline.tag?.toString() ?: ""
        when (type) {
            "A" -> {
                // Use a custom bitmap as the cap at the start of the line.
                polyline.startCap = CustomCap(
                    BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10f)
            }
            "B" -> {
               // Use a round cap at the start of the line.
                polyline.startCap = RoundCap()
            }
        }
        polyline.endCap = RoundCap()
        polyline.width = POLYLINE_STROKE_WIDTH_PX.toFloat()
        polyline.color = COLOR_BLACK_ARGB
        polyline.jointType = JointType.ROUND
    }

    private val PATTERN_GAP_LENGTH_PX = 20
    private val DOT: PatternItem = Dot()
    private val GAP: PatternItem = Gap(PATTERN_GAP_LENGTH_PX.toFloat())

    // Create a stroke pattern of a gap followed by a dot.
    private val PATTERN_POLYLINE_DOTTED = listOf(GAP, DOT)

    /**
     * Listens for clicks on a polyline.
     * @param polyline The polyline object that the user has clicked.
     */
    override fun onPolylineClick(polyline: Polyline) {
        // Flip from solid stroke to dotted stroke pattern.
        if (polyline.pattern == null || !polyline.pattern!!.contains(DOT)) {
            polyline.pattern = PATTERN_POLYLINE_DOTTED
        } else {
            // The default pattern is a solid stroke.
            polyline.pattern = null
        }
        Toast.makeText(this, "Route type " + polyline.tag.toString(),
            Toast.LENGTH_SHORT).show()
    }

    /**
     * Listens for clicks on a polygon.
     * @param polygon The polygon object that the user has clicked.
     */
    override fun onPolygonClick(polygon: Polygon) {
        // Flip the values of the red, green, and blue components of the polygon's color.
        var color = polygon.strokeColor xor 0x00ffffff
        polygon.strokeColor = color
        color = polygon.fillColor xor 0x00ffffff
        polygon.fillColor = color
        Toast.makeText(this, "Area type ${polygon.tag?.toString()}", Toast.LENGTH_SHORT).show()
    }

    private val COLOR_WHITE_ARGB = -0x1
    private val COLOR_DARK_GREEN_ARGB = -0xc771c4
    private val COLOR_LIGHT_GREEN_ARGB = -0x7e387c
    private val COLOR_DARK_ORANGE_ARGB = -0xa80e9
    private val COLOR_LIGHT_ORANGE_ARGB = -0x657db
    private val POLYGON_STROKE_WIDTH_PX = 8
    private val PATTERN_DASH_LENGTH_PX = 20

    private val DASH: PatternItem = Dash(PATTERN_DASH_LENGTH_PX.toFloat())

    // Create a stroke pattern of a gap followed by a dash.
    private val PATTERN_POLYGON_ALPHA = listOf(GAP, DASH)

    // Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
    private val PATTERN_POLYGON_BETA = listOf(DOT, GAP, DASH, GAP)

    /**
     * Styles the polygon, based on type.
     * @param polygon The polygon object that needs styling.
     */
    private fun stylePolygon(polygon: Polygon) {
        // Get the data object stored with the polygon.
        val type = polygon.tag?.toString() ?: ""
        var pattern: List<PatternItem>? = null
        var strokeColor = COLOR_BLACK_ARGB
        var fillColor = COLOR_WHITE_ARGB
        when (type) {
            "alpha" -> {
                // Apply a stroke pattern to render a dashed line, and define colors.
                pattern = PATTERN_POLYGON_ALPHA
                strokeColor = COLOR_DARK_GREEN_ARGB
                fillColor = COLOR_LIGHT_GREEN_ARGB
            }
            "beta" -> {
                // Apply a stroke pattern to render a line of dots and dashes, and define colors.
                pattern = PATTERN_POLYGON_BETA
                strokeColor = COLOR_DARK_ORANGE_ARGB
                fillColor = COLOR_LIGHT_ORANGE_ARGB
            }
        }
        polygon.strokePattern = pattern
        polygon.strokeWidth = POLYGON_STROKE_WIDTH_PX.toFloat()
        polygon.strokeColor = strokeColor
        polygon.fillColor = fillColor
    }
}

Skonfiguruj projekt programistyczny

Aby utworzyć projekt samouczka w Android Studio, wykonaj te czynności.

Pobierz i zainstaluj Android Studio.
Dodaj do Android Studio pakiet Usługi Google Play.
Jeśli nie zrobisz tego na początku samouczka , sklonuj lub pobierz repozytorium przykładów Google Maps Android API v2.
Zaimportuj projekt samouczka:
- W Android Studio wybierz Plik > Nowy > Importuj projekt.
- Przejdź do lokalizacji, w której po pobraniu zostało zapisane repozytorium przykładów Google Maps Android API v2.
- Znajdź projekt Polygons w tej lokalizacji:
  PATH-TO-SAVED-REPO/android-samples/tutorials/java/Polygons (Java) lub
  PATH-TO-SAVED-REPO/android-samples/tutorials/kotlin/Polygons (Kotlin)
- Wybierz katalog projektu, a potem kliknij Otwórz. Android Studio utworzy teraz projekt za pomocą narzędzia do kompilacji Gradle.

Włącz niezbędne interfejsy API i uzyskaj klucz interfejsu API

Aby ukończyć ten samouczek, musisz mieć projekt w chmurze Google Cloud z włączonymi niezbędnymi interfejsami API oraz klucz interfejsu API, który jest autoryzowany do korzystania z pakietu Maps SDK na Androida. Więcej informacji znajdziesz w tych artykułach:

Dodaj klucz interfejsu API do aplikacji

Otwórz plik local.properties projektu.
Dodaj ten ciąg znaków, a potem zastąp YOUR_API_KEY wartością klucza interfejsu API:
```
MAPS_API_KEY=YOUR_API_KEY
```
Gdy utworzysz aplikację, wtyczka Gradle obiektów tajnych dla Androida skopiuje klucz interfejsu API i udostępni go jako zmienną kompilacji w manifeście Androida, jak opisano poniżej.

Tworzenie i uruchamianie aplikacji

Aby utworzyć i uruchomić aplikację:

Podłącz urządzenie z Androidem do komputera. Postępuj zgodnie z instrukcjami, aby włączyć opcje programisty na urządzeniu z Androidem i skonfigurować system tak, aby wykrywał urządzenie.

Możesz też użyć menedżera urządzenia wirtualnego z Androidem (AVD) aby skonfigurować urządzenie wirtualne. Podczas wybierania emulatora upewnij się, że wybierasz obraz, który zawiera interfejsy API Google. Więcej informacji znajdziesz w artykule Konfigurowanie projektu Android Studio .
W Android Studio kliknij opcję menu Uruchom (lub ikonę przycisku odtwarzania). Gdy pojawi się prośba, wybierz urządzenie.

Android Studio wywoła Gradle, aby utworzyć aplikację, a następnie uruchomi ją na urządzeniu lub w emulatorze.

Powinna pojawić się mapa z 2 wielokątami nałożonymi na Australię, podobna do obrazu na tej stronie.

Rozwiązywanie problemów:

Jeśli nie widzisz mapy, sprawdź, czy masz klucz interfejsu API i czy został on dodany do aplikacji zgodnie z opisem powyżej. Sprawdź dziennik w Android Studio's Monitorze Androida pod kątem komunikatów o błędach dotyczących klucza interfejsu API.
Użyj narzędzi do debugowania w Android Studio, aby wyświetlić logi i debugować aplikację.

Zrozumienie kodu

W tej części samouczka wyjaśniamy najważniejsze części aplikacji Polygons, aby pomóc Ci w utworzeniu podobnej aplikacji.

Sprawdź manifest Androida

Zwróć uwagę na te elementy w pliku AndroidManifest.xml aplikacji:

Dodaj element meta-data, aby osadzić wersję Usług Google Play, z którą została skompilowana aplikacja.

<meta-data
    android:name="com.google.android.gms.version"
    android:value="@integer/google_play_services_version" />

Dodaj element meta-data określający klucz interfejsu API. Przykładowy kod dołączony do tego samouczka mapuje wartość klucza interfejsu API na zmienną kompilacji o nazwie klucza zdefiniowanej wcześniej, czyli MAPS_API_KEY. Gdy utworzysz aplikację, wtyczka Gradle obiektów tajnych dla Androida udostępni klucze w pliku local.properties jako zmienne kompilacji manifestu.
```
<meta-data
  android:name="com.google.android.geo.API_KEY"
  android:value="${MAPS_API_KEY}" />
```
W pliku build.gradle ten wiersz przekazuje klucz interfejsu API do manifestu Androida.
```
  id 'com.google.android.libraries.mapsplatform.secrets-gradle-plugin'
```

Poniżej znajdziesz pełny przykład manifestu:

  <?xml version="1.0" encoding="utf-8"?>
<!--
 Copyright 2020 Google LLC

 Licensed under the Apache License, Version 2.0 (the "License");
 you may not use this file except in compliance with the License.
 You may obtain a copy of the License at

      http://www.apache.org/licenses/LICENSE-2.0

 Unless required by applicable law or agreed to in writing, software
 distributed under the License is distributed on an "AS IS" BASIS,
 WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 See the License for the specific language governing permissions and
 limitations under the License.
-->

<manifest xmlns:android="http://schemas.android.com/apk/res/android">

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">

        <meta-data
            android:name="com.google.android.gms.version"
            android:value="@integer/google_play_services_version" />

        <!--
             The API key for Google Maps-based APIs.
        -->
        <meta-data
            android:name="com.google.android.geo.API_KEY"
            android:value="${MAPS_API_KEY}" />

        <activity
            android:name="com.example.polygons.PolyActivity"
            android:exported="true"
            android:label="@string/title_activity_maps">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

Dodaj mapę

Wyświetl mapę za pomocą pakietu Maps SDK na Androida.

Dodaj element <fragment> do pliku układu aktywności, activity_maps.xml. Ten element definiuje SupportMapFragment, który będzie działać jako kontener mapy i zapewniać dostęp do obiektu GoogleMap. W samouczku używamy wersji fragmentu mapy z biblioteki pomocy Androida, aby zapewnić zgodność wsteczną ze starszymi wersjami platformy Android.

<!--
 Copyright 2020 Google LLC

 Licensed under the Apache License, Version 2.0 (the "License");
 you may not use this file except in compliance with the License.
 You may obtain a copy of the License at

      http://www.apache.org/licenses/LICENSE-2.0

 Unless required by applicable law or agreed to in writing, software
 distributed under the License is distributed on an "AS IS" BASIS,
 WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 See the License for the specific language governing permissions and
 limitations under the License.
-->

<fragment xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/map"
    android:name="com.google.android.gms.maps.SupportMapFragment"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.example.polygons.PolyActivity" />

W metodzie onCreate() aktywności ustaw plik układu jako widok treści. Uzyskaj uchwyt do fragmentu mapy, wywołując FragmentManager.findFragmentById(). Następnie użyj getMapAsync(), aby zarejestrować się w przypadku wywołania zwrotnego mapy:

Java

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);

    // Retrieve the content view that renders the map.
    setContentView(R.layout.activity_maps);

    // Get the SupportMapFragment and request notification when the map is ready to be used.
    SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
            .findFragmentById(R.id.map);
    mapFragment.getMapAsync(this);
}PolyActivity.java

Kotlin

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)

    // Retrieve the content view that renders the map.
    setContentView(R.layout.activity_maps)

    // Get the SupportMapFragment and request notification when the map is ready to be used.
    val mapFragment = supportFragmentManager
        .findFragmentById(R.id.map) as SupportMapFragment?
    mapFragment?.getMapAsync(this)
}PolyActivity.kt

Zaimplementuj interfejs OnMapReadyCallback i zastąp metodę onMapReady(). Interfejs API wywołuje to wywołanie zwrotne, gdy obiekt GoogleMap jest dostępny, dzięki czemu możesz dodawać obiekty do mapy i dostosowywać ją do swojej aplikacji:

Java

public class PolyActivity extends AppCompatActivity
        implements
                OnMapReadyCallback,
                GoogleMap.OnPolylineClickListener,
                GoogleMap.OnPolygonClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps);

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
                .findFragmentById(R.id.map);
        mapFragment.getMapAsync(this);
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    @Override
    public void onMapReady(GoogleMap googleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-35.016, 143.321),
                        new LatLng(-34.747, 145.592),
                        new LatLng(-34.364, 147.891),
                        new LatLng(-33.501, 150.217),
                        new LatLng(-32.306, 149.248),
                        new LatLng(-32.491, 147.309)));

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(new LatLng(-23.684, 133.903), 4));

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this);
        googleMap.setOnPolygonClickListener(this);
    }PolyActivity.java

Kotlin

class PolyActivity : AppCompatActivity(), OnMapReadyCallback, OnPolylineClickListener, OnPolygonClickListener {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps)

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        val mapFragment = supportFragmentManager
            .findFragmentById(R.id.map) as SupportMapFragment?
        mapFragment?.getMapAsync(this)
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    override fun onMapReady(googleMap: GoogleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        val polyline1 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-35.016, 143.321),
                LatLng(-34.747, 145.592),
                LatLng(-34.364, 147.891),
                LatLng(-33.501, 150.217),
                LatLng(-32.306, 149.248),
                LatLng(-32.491, 147.309)))

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(LatLng(-23.684, 133.903), 4f))

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this)
        googleMap.setOnPolygonClickListener(this)
    }PolyActivity.kt

Dodaj linię łamaną, aby narysować linię na mapie

A Polyline to seria połączonych segmentów linii. Linie łamane są przydatne do przedstawiania tras, ścieżek lub innych połączeń między lokalizacjami na mapie.

Utwórz obiekt PolylineOptions i dodaj do niego punkty. Każdy punkt reprezentuje lokalizację na mapie, którą definiujesz za pomocą obiektu zawierającego wartości szerokości i długości geograficznej.LatLng Poniższy przykładowy kod tworzy linię łamaną z 6 punktami.

Aby dodać linię łamaną do mapy, wywołaj GoogleMap.addPolyline().

Java

Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
        .clickable(true)
        .add(
                new LatLng(-35.016, 143.321),
                new LatLng(-34.747, 145.592),
                new LatLng(-34.364, 147.891),
                new LatLng(-33.501, 150.217),
                new LatLng(-32.306, 149.248),
                new LatLng(-32.491, 147.309)));PolyActivity.java

Kotlin

val polyline1 = googleMap.addPolyline(PolylineOptions()
    .clickable(true)
    .add(
        LatLng(-35.016, 143.321),
        LatLng(-34.747, 145.592),
        LatLng(-34.364, 147.891),
        LatLng(-33.501, 150.217),
        LatLng(-32.306, 149.248),
        LatLng(-32.491, 147.309)))PolyActivity.kt

Jeśli chcesz obsługiwać zdarzenia kliknięcia linii łamanej, ustaw opcję clickable na true. Więcej informacji o obsłudze zdarzeń znajdziesz w dalszej części tego samouczka.

Przechowuj dowolne dane za pomocą linii łamanej

Możesz przechowywać dowolne obiekty danych za pomocą linii łamanych i innych obiektów geometrycznych.

Aby zapisać obiekt danych za pomocą linii łamanej, wywołaj Polyline.setTag(). Poniższy kod definiuje dowolny tag (A) wskazujący typ linii łamanej.

Java

Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
    .clickable(true)
    .add(
            new LatLng(-35.016, 143.321),
            new LatLng(-34.747, 145.592),
            new LatLng(-34.364, 147.891),
            new LatLng(-33.501, 150.217),
            new LatLng(-32.306, 149.248),
            new LatLng(-32.491, 147.309)));
// Store a data object with the polyline, used here to indicate an arbitrary type.
polyline1.setTag("A");

Kotlin

val polyline1 = googleMap.addPolyline(PolylineOptions()
.clickable(true)
.add(
    LatLng(-35.016, 143.321),
    LatLng(-34.747, 145.592),
    LatLng(-34.364, 147.891),
    LatLng(-33.501, 150.217),
    LatLng(-32.306, 149.248),
    LatLng(-32.491, 147.309)))
// Store a data object with the polyline, used here to indicate an arbitrary type.
polyline1.tag = "A

Pobierz dane za pomocą Polyline.getTag(), jak pokaże następna sekcja.

Dodaj niestandardowy styl do linii łamanej

W obiekcie PolylineOptions możesz określić różne właściwości stylu. Opcje stylu obejmują kolor kreski, szerokość kreski, wzór kreski, typy połączeń oraz zakończenia początkowe i końcowe. Jeśli nie określisz konkretnej właściwości, interfejs API użyje jej wartości domyślnej.

Poniższy kod stosuje okrągłe zakończenie na końcu linii oraz inne zakończenie początkowe w zależności od typu linii łamanej, gdzie typ jest dowolną właściwością przechowywaną w obiekcie danych dla linii łamanej. W przykładzie określono też szerokość kreski, kolor kreski i typ połączenia:

Java

private static final int COLOR_BLACK_ARGB = 0xff000000;
private static final int POLYLINE_STROKE_WIDTH_PX = 12;

/**
 * Styles the polyline, based on type.
 * @param polyline The polyline object that needs styling.
 */
private void stylePolyline(Polyline polyline) {
    String type = "";
    // Get the data object stored with the polyline.
    if (polyline.getTag() != null) {
        type = polyline.getTag().toString();
    }

    switch (type) {
        // If no type is given, allow the API to use the default.
        case "A":
            // Use a custom bitmap as the cap at the start of the line.
            polyline.setStartCap(
                    new CustomCap(
                            BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10));
            break;
        case "B":
            // Use a round cap at the start of the line.
            polyline.setStartCap(new RoundCap());
            break;
    }

    polyline.setEndCap(new RoundCap());
    polyline.setWidth(POLYLINE_STROKE_WIDTH_PX);
    polyline.setColor(COLOR_BLACK_ARGB);
    polyline.setJointType(JointType.ROUND);
}PolyActivity.java

Kotlin

private val COLOR_BLACK_ARGB = -0x1000000
private val POLYLINE_STROKE_WIDTH_PX = 12

/**
 * Styles the polyline, based on type.
 * @param polyline The polyline object that needs styling.
 */
private fun stylePolyline(polyline: Polyline) {
    // Get the data object stored with the polyline.
    val type = polyline.tag?.toString() ?: ""
    when (type) {
        "A" -> {
            // Use a custom bitmap as the cap at the start of the line.
            polyline.startCap = CustomCap(
                BitmapDescriptorFactory.fromResource(R.drawable.ic_arrow), 10f)
        }
        "B" -> {
           // Use a round cap at the start of the line.
            polyline.startCap = RoundCap()
        }
    }
    polyline.endCap = RoundCap()
    polyline.width = POLYLINE_STROKE_WIDTH_PX.toFloat()
    polyline.color = COLOR_BLACK_ARGB
    polyline.jointType = JointType.ROUND
}PolyActivity.kt

Powyższy kod określa niestandardową bitmapę dla zakończenia początkowego linii łamanej typu A oraz szerokość kreski odniesienia wynoszącą 10 pikseli. Interfejs API skaluje bitmapę na podstawie szerokości kreski odniesienia. Podczas określania szerokości kreski odniesienia podaj szerokość, której użyto podczas projektowania obrazu bitmapy, w oryginalnym wymiarze obrazu. Wskazówka: otwórz obraz bitmapy w edytorze graficznym w powiększeniu 100% i wykreśl żądaną szerokość kreski linii względem obrazu.

Więcej informacji o zakończeniach linii i innych opcjach dostosowywania kształtów

Obsługuj zdarzenia kliknięcia linii łamanej

Aby linia łamana była klikalna, wywołaj Polyline.setClickable(). (Domyślnie linie łamane nie są klikalne, a aplikacja nie będzie otrzymywać powiadomień, gdy użytkownik kliknie linię łamaną).

Zaimplementuj interfejs OnPolylineClickListener i wywołaj GoogleMap.setOnPolylineClickListener() , aby ustawić odbiornik na mapie:

Java

public class PolyActivity extends AppCompatActivity
        implements
                OnMapReadyCallback,
                GoogleMap.OnPolylineClickListener,
                GoogleMap.OnPolygonClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps);

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        SupportMapFragment mapFragment = (SupportMapFragment) getSupportFragmentManager()
                .findFragmentById(R.id.map);
        mapFragment.getMapAsync(this);
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    @Override
    public void onMapReady(GoogleMap googleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        Polyline polyline1 = googleMap.addPolyline(new PolylineOptions()
                .clickable(true)
                .add(
                        new LatLng(-35.016, 143.321),
                        new LatLng(-34.747, 145.592),
                        new LatLng(-34.364, 147.891),
                        new LatLng(-33.501, 150.217),
                        new LatLng(-32.306, 149.248),
                        new LatLng(-32.491, 147.309)));

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(new LatLng(-23.684, 133.903), 4));

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this);
        googleMap.setOnPolygonClickListener(this);
    }PolyActivity.java

Kotlin

class PolyActivity : AppCompatActivity(), OnMapReadyCallback, OnPolylineClickListener, OnPolygonClickListener {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // Retrieve the content view that renders the map.
        setContentView(R.layout.activity_maps)

        // Get the SupportMapFragment and request notification when the map is ready to be used.
        val mapFragment = supportFragmentManager
            .findFragmentById(R.id.map) as SupportMapFragment?
        mapFragment?.getMapAsync(this)
    }

    /**
     * Manipulates the map when it's available.
     * The API invokes this callback when the map is ready to be used.
     * This is where we can add markers or lines, add listeners or move the camera.
     * In this tutorial, we add polylines and polygons to represent routes and areas on the map.
     */
    override fun onMapReady(googleMap: GoogleMap) {

        // Add polylines to the map.
        // Polylines are useful to show a route or some other connection between points.
        val polyline1 = googleMap.addPolyline(PolylineOptions()
            .clickable(true)
            .add(
                LatLng(-35.016, 143.321),
                LatLng(-34.747, 145.592),
                LatLng(-34.364, 147.891),
                LatLng(-33.501, 150.217),
                LatLng(-32.306, 149.248),
                LatLng(-32.491, 147.309)))

        // Position the map's camera near Alice Springs in the center of Australia,
        // and set the zoom factor so most of Australia shows on the screen.
        googleMap.moveCamera(CameraUpdateFactory.newLatLngZoom(LatLng(-23.684, 133.903), 4f))

        // Set listeners for click events.
        googleMap.setOnPolylineClickListener(this)
        googleMap.setOnPolygonClickListener(this)
    }PolyActivity.kt

Zastąp metodę wywołania zwrotnego onPolylineClick(). W tym przykładzie wzór kreski linii zmienia się na pełny lub przerywany za każdym razem, gdy użytkownik kliknie linię łamaną:

Java

private static final int PATTERN_GAP_LENGTH_PX = 20;
private static final PatternItem DOT = new Dot();
private static final PatternItem GAP = new Gap(PATTERN_GAP_LENGTH_PX);

// Create a stroke pattern of a gap followed by a dot.
private static final List<PatternItem> PATTERN_POLYLINE_DOTTED = Arrays.asList(GAP, DOT);

/**
 * Listens for clicks on a polyline.
 * @param polyline The polyline object that the user has clicked.
 */
@Override
public void onPolylineClick(Polyline polyline) {
    // Flip from solid stroke to dotted stroke pattern.
    if ((polyline.getPattern() == null) || (!polyline.getPattern().contains(DOT))) {
        polyline.setPattern(PATTERN_POLYLINE_DOTTED);
    } else {
        // The default pattern is a solid stroke.
        polyline.setPattern(null);
    }

    Toast.makeText(this, "Route type " + polyline.getTag().toString(),
            Toast.LENGTH_SHORT).show();
}PolyActivity.java

Kotlin

private val PATTERN_GAP_LENGTH_PX = 20
private val DOT: PatternItem = Dot()
private val GAP: PatternItem = Gap(PATTERN_GAP_LENGTH_PX.toFloat())

// Create a stroke pattern of a gap followed by a dot.
private val PATTERN_POLYLINE_DOTTED = listOf(GAP, DOT)

/**
 * Listens for clicks on a polyline.
 * @param polyline The polyline object that the user has clicked.
 */
override fun onPolylineClick(polyline: Polyline) {
    // Flip from solid stroke to dotted stroke pattern.
    if (polyline.pattern == null || !polyline.pattern!!.contains(DOT)) {
        polyline.pattern = PATTERN_POLYLINE_DOTTED
    } else {
        // The default pattern is a solid stroke.
        polyline.pattern = null
    }
    Toast.makeText(this, "Route type " + polyline.tag.toString(),
        Toast.LENGTH_SHORT).show()
}PolyActivity.kt

Dodaj wielokąty, aby reprezentować obszary na mapie

A Polygon to kształt składający się z serii współrzędnych w uporządkowanej sekwencji, podobnie jak Polyline. Różnica polega na tym, że wielokąt definiuje zamknięty obszar z wypełnialnym wnętrzem, a linia łamana jest otwarta.

Utwórz obiekt PolygonOptions i dodaj do niego punkty. Każdy punkt reprezentuje lokalizację na mapie, którą definiujesz za pomocą obiektu zawierającego wartości szerokości i długości geograficznej.LatLng Poniższy przykładowy kod tworzy wielokąt z 4 punktami.
Aby wielokąt był klikalny, wywołaj Polygon.setClickable(). (Domyślnie wielokąty nie są klikalne, a aplikacja nie będzie otrzymywać powiadomień, gdy użytkownik kliknie wielokąt). Obsługa zdarzeń kliknięcia wielokąta jest podobna do obsługi zdarzeń na liniach łamanych, co zostało opisane wcześniej w tym samouczku.
Aby dodać wielokąt do mapy, wywołaj GoogleMap.addPolygon().

Aby zapisać obiekt danych za pomocą wielokąta, wywołaj Polygon.setTag(). Poniższy kod definiuje dowolny typ (alpha) dla wielokąta.

Java

// Add polygons to indicate areas on the map.
Polygon polygon1 = googleMap.addPolygon(new PolygonOptions()
        .clickable(true)
        .add(
                new LatLng(-27.457, 153.040),
                new LatLng(-33.852, 151.211),
                new LatLng(-37.813, 144.962),
                new LatLng(-34.928, 138.599)));
// Store a data object with the polygon, used here to indicate an arbitrary type.
polygon1.setTag("alpha");PolyActivity.java

Kotlin

// Add polygons to indicate areas on the map.
val polygon1 = googleMap.addPolygon(PolygonOptions()
    .clickable(true)
    .add(
        LatLng(-27.457, 153.040),
        LatLng(-33.852, 151.211),
        LatLng(-37.813, 144.962),
        LatLng(-34.928, 138.599)))
// Store a data object with the polygon, used here to indicate an arbitrary type.
polygon1.tag = "alpha"
// Style the polygon.PolyActivity.kt

Dodaj niestandardowy styl do wielokąta

W obiekcie PolygonOptions możesz określić szereg właściwości stylu. Opcje stylu obejmują kolor kreski, szerokość kreski, wzór kreski, typy połączeń kreski i kolor wypełnienia. Jeśli nie określisz konkretnej właściwości, interfejs API użyje jej wartości domyślnej.

Poniższy kod stosuje określone kolory i wzory kreski w zależności od typu wielokąta, gdzie typ jest dowolną właściwością przechowywaną w obiekcie danych dla wielokąta:

Java

private static final int COLOR_WHITE_ARGB = 0xffffffff;
private static final int COLOR_DARK_GREEN_ARGB = 0xff388E3C;
private static final int COLOR_LIGHT_GREEN_ARGB = 0xff81C784;
private static final int COLOR_DARK_ORANGE_ARGB = 0xffF57F17;
private static final int COLOR_LIGHT_ORANGE_ARGB = 0xffF9A825;

private static final int POLYGON_STROKE_WIDTH_PX = 8;
private static final int PATTERN_DASH_LENGTH_PX = 20;
private static final PatternItem DASH = new Dash(PATTERN_DASH_LENGTH_PX);

// Create a stroke pattern of a gap followed by a dash.
private static final List<PatternItem> PATTERN_POLYGON_ALPHA = Arrays.asList(GAP, DASH);

// Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
private static final List<PatternItem> PATTERN_POLYGON_BETA =
    Arrays.asList(DOT, GAP, DASH, GAP);

/**
 * Styles the polygon, based on type.
 * @param polygon The polygon object that needs styling.
 */
private void stylePolygon(Polygon polygon) {
    String type = "";
    // Get the data object stored with the polygon.
    if (polygon.getTag() != null) {
        type = polygon.getTag().toString();
    }

    List<PatternItem> pattern = null;
    int strokeColor = COLOR_BLACK_ARGB;
    int fillColor = COLOR_WHITE_ARGB;

    switch (type) {
        // If no type is given, allow the API to use the default.
        case "alpha":
            // Apply a stroke pattern to render a dashed line, and define colors.
            pattern = PATTERN_POLYGON_ALPHA;
            strokeColor = COLOR_DARK_GREEN_ARGB;
            fillColor = COLOR_LIGHT_GREEN_ARGB;
            break;
        case "beta":
            // Apply a stroke pattern to render a line of dots and dashes, and define colors.
            pattern = PATTERN_POLYGON_BETA;
            strokeColor = COLOR_DARK_ORANGE_ARGB;
            fillColor = COLOR_LIGHT_ORANGE_ARGB;
            break;
    }

    polygon.setStrokePattern(pattern);
    polygon.setStrokeWidth(POLYGON_STROKE_WIDTH_PX);
    polygon.setStrokeColor(strokeColor);
    polygon.setFillColor(fillColor);
}PolyActivity.java

Kotlin

private val COLOR_WHITE_ARGB = -0x1
private val COLOR_DARK_GREEN_ARGB = -0xc771c4
private val COLOR_LIGHT_GREEN_ARGB = -0x7e387c
private val COLOR_DARK_ORANGE_ARGB = -0xa80e9
private val COLOR_LIGHT_ORANGE_ARGB = -0x657db
private val POLYGON_STROKE_WIDTH_PX = 8
private val PATTERN_DASH_LENGTH_PX = 20

private val DASH: PatternItem = Dash(PATTERN_DASH_LENGTH_PX.toFloat())

// Create a stroke pattern of a gap followed by a dash.
private val PATTERN_POLYGON_ALPHA = listOf(GAP, DASH)

// Create a stroke pattern of a dot followed by a gap, a dash, and another gap.
private val PATTERN_POLYGON_BETA = listOf(DOT, GAP, DASH, GAP)

/**
 * Styles the polygon, based on type.
 * @param polygon The polygon object that needs styling.
 */
private fun stylePolygon(polygon: Polygon) {
    // Get the data object stored with the polygon.
    val type = polygon.tag?.toString() ?: ""
    var pattern: List<PatternItem>? = null
    var strokeColor = COLOR_BLACK_ARGB
    var fillColor = COLOR_WHITE_ARGB
    when (type) {
        "alpha" -> {
            // Apply a stroke pattern to render a dashed line, and define colors.
            pattern = PATTERN_POLYGON_ALPHA
            strokeColor = COLOR_DARK_GREEN_ARGB
            fillColor = COLOR_LIGHT_GREEN_ARGB
        }
        "beta" -> {
            // Apply a stroke pattern to render a line of dots and dashes, and define colors.
            pattern = PATTERN_POLYGON_BETA
            strokeColor = COLOR_DARK_ORANGE_ARGB
            fillColor = COLOR_LIGHT_ORANGE_ARGB
        }
    }
    polygon.strokePattern = pattern
    polygon.strokeWidth = POLYGON_STROKE_WIDTH_PX.toFloat()
    polygon.strokeColor = strokeColor
    polygon.fillColor = fillColor
}PolyActivity.kt

Więcej informacji o wzorach pociągnięć i innych opcjach dostosowywania kształtów.

Dalsze kroki

Dowiedz się więcej o obiekcie Circle. Okręgi są podobne do wielokątów, ale mają właściwości, które odzwierciedlają kształt okręgu.

Linie łamane i wielokąty reprezentujące trasy i obszary Zadbaj o dobrą organizację dzięki kolekcji Zapisuj i kategoryzuj treści zgodnie ze swoimi preferencjami.

Pobierz kod

Skonfiguruj projekt programistyczny

Włącz niezbędne interfejsy API i uzyskaj klucz interfejsu API

Dodaj klucz interfejsu API do aplikacji

Tworzenie i uruchamianie aplikacji

Zrozumienie kodu

Sprawdź manifest Androida

Dodaj mapę

Java

Kotlin

Java

Kotlin

Dodaj linię łamaną, aby narysować linię na mapie

Java

Kotlin

Przechowuj dowolne dane za pomocą linii łamanej

Java

Kotlin

Dodaj niestandardowy styl do linii łamanej

Java

Kotlin

Obsługuj zdarzenia kliknięcia linii łamanej

Java

Kotlin

Java

Kotlin

Dodaj wielokąty, aby reprezentować obszary na mapie

Java

Kotlin

Dodaj niestandardowy styl do wielokąta

Java

Kotlin

Dalsze kroki

Linie łamane i wielokąty reprezentujące trasy i obszary
