本文件說明使用 Maps JavaScript API 導入 Google 界線動態資料導向樣式的原因和方式;此 API 適合各種產業和區隔的用途。
資料導向樣式是 Google 地圖平台功能,可讓您使用 Google 的管理界線多邊形、將樣式套用至這些多邊形以在地圖上顯示,以及結合自己的資料製作內容豐富的自訂地圖,用於視覺化分析及提高資料解讀能力。本文件討論幾個應用實例,說明您為何要整合動態資料動態饋給,以近乎即時的方式在地圖上使用資料導向樣式,以視覺化方式呈現資料。
您可以運用資料導向樣式建立地圖,顯示資料的地理分佈、動態自訂多邊形樣式,並透過點擊事件與資料互動。您可以使用這些功能製作資訊豐富、引人入勝的地圖,適用於各種用途和產業。
以下列舉幾種使用資料導向樣式動態資料更新的地圖,可能適用的情況:
- 共享單車:即時更新可用來找出需求量較高的地區,在這種情況下,部分供應商可能會提高房價。
- 交通:即時更新資訊可用於識別壅塞的區域,協助判斷最佳替代路線。
- 選舉:在選舉之夜,系統會利用即時資料輪詢資料,以視覺化方式呈現選舉結果。
- 工作人員安全:即時更新可用來即時追蹤活動展開時的事件、找出高風險區域,並向現場應變人員提供情勢感知。
- 天氣:即時更新資訊可用來追蹤風暴的移動情形、找出目前危害,以及提供警示和快訊。
- 環境:你可以透過即時更新追蹤火山灰塵和其他汙染物的移動情形、找出環境降低的區域,並監控人體活動的影響。
在這些情況下,客戶可以結合即時資料動態饋給與 Google 邊界來創造額外價值,並在地圖上輕鬆快速地以視覺化方式呈現資料,讓消費者取得近乎即時的深入分析,進而做出更明智的決策。

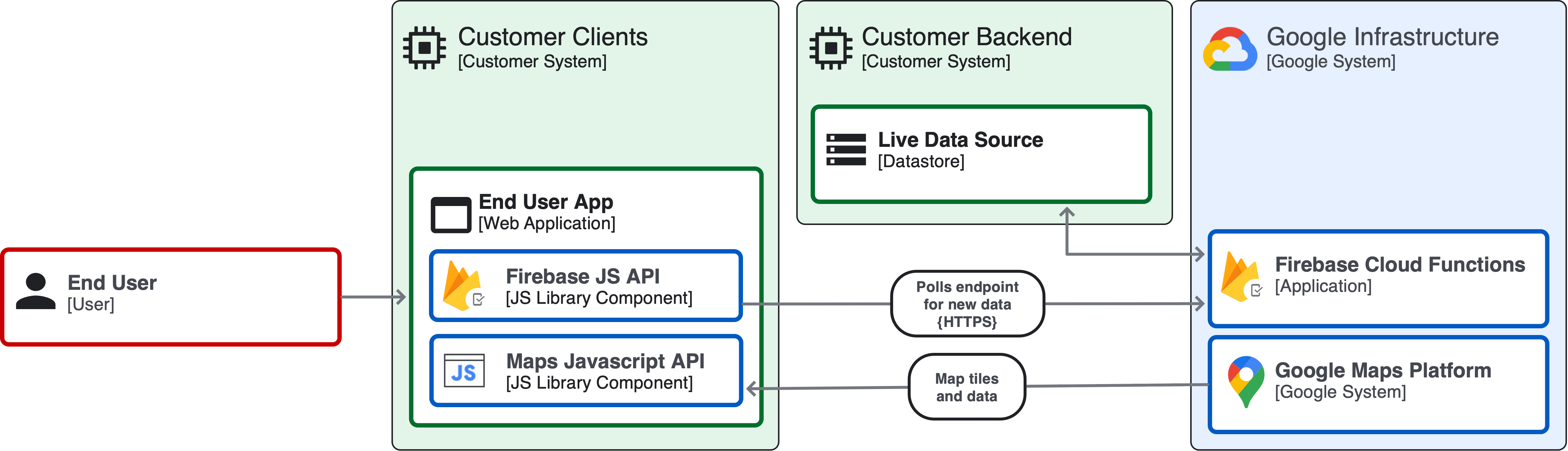

解決方案的架構規劃

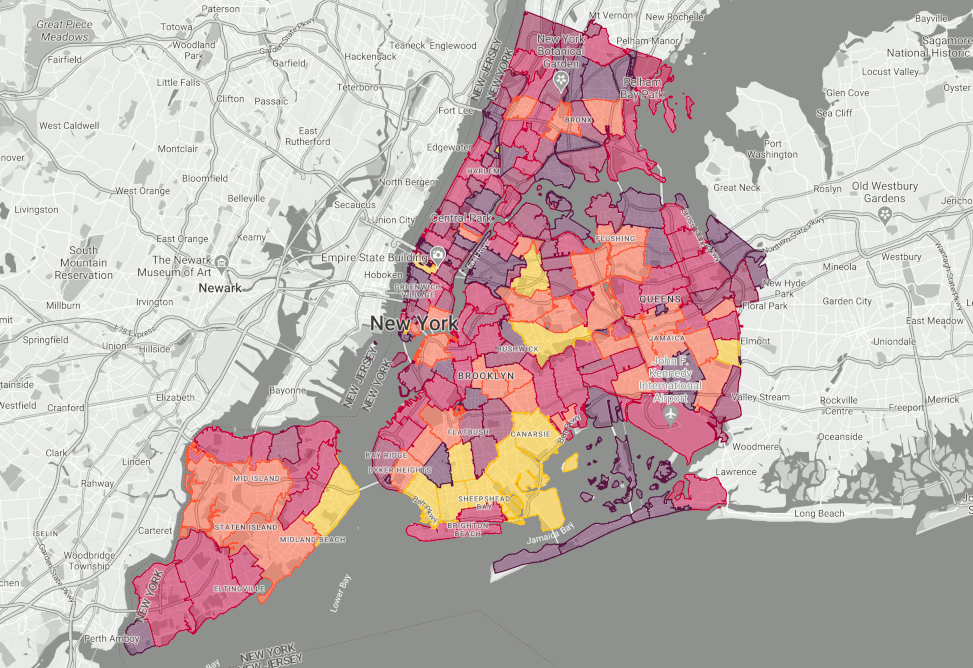

現在就來瞭解如何使用資料導向樣式建立地圖,以視覺化方式呈現動態資料。如前文所述,用途是以郵遞區號視覺化的紐約市計程車數量。協助使用者瞭解叫計程車有多麼容易。
資料導向的動態樣式解決方案
接下來將逐步說明為資料集實作動態資料導向樣式 choropleth 地圖的必要步驟。
這項解決方案可讓您依據郵遞區號,以視覺化方式呈現紐約市各地的即時計程車密度。雖然這不一定是實際資料,但它具備實際用途,可讓您瞭解使用資料導向樣式,在地圖上以視覺化方式呈現動態資料的強大功能和功能。
步驟 1:選擇要以視覺化方式呈現的資料,並與界線地點 ID 彙整
第一步是識別你要顯示的資料,並確保資料可與 Google 的邊界進行比對。您可以針對各個郵遞區號呼叫 findPlaceFromQuery 回呼方法,在用戶端執行此比對。請注意,美國的郵遞區號名稱不同,但其他行政層級則無限制。為避免結果不明確,請務必為查詢選取正確的地點 ID。
const request = {
query: postalCode,
fields: ['place_id'],
};
function findPlaceId() {
placesService.findPlaceFromQuery(request, function (results, status) {
if (status === google.maps.places.PlacesServiceStatus.OK) {
console.log(results[0]);
}
});
}
如果資料包含經緯度值,您也可以使用 Geocoding API 搭配元件篩選,針對您想設定樣式的地圖項目圖層,將這些經緯度值解析為地點 ID 值。在這個範例中,您會為 POSTAL_CODE 地圖項目圖層設定樣式。
步驟 2:連結至即時資料
連結資料來源的方式有很多種,最佳實作方式取決於您的特定需求和技術基礎架構。在這個範例中,假設您的資料儲存在 BigQuery 資料表中,且有兩個資料欄:「zip_code」和「taxi_count」,您將使用 Firebase Cloud 函式查詢資料。
async function queryNycTaxis() {
// Queries the NYC Taxis dataset.
// Create a client
const bigqueryClient = new BigQuery();
// The SQL query to run
const sqlQuery = 'SELECT zip_code, taxi_count
FROM \'YOUR_DATASET_ID.TABLE\' LIMIT 100';
const options = {
query: sqlQuery,
// Location must match that of the dataset(s)
// referenced in the query.
location: 'US',
};
// Run the query
const [rows] = await bigqueryClient.query(options);
rows.forEach(row => {
const postalCode = row['zip_code'];
const taxiCount = row['taxi_count'];
});
}
接下來必須確保資料符合現況。其中一個方法是使用網路工作站呼叫上述查詢,然後使用 setInterval 函式設定計時器來重新整理資料。您可以將間隔設為適當的值,例如每 15 秒重新整理一次地圖。每次間隔時間經過時,網路工作站就會要求每個郵遞區號的計程車值更新。
現在,我們已可查詢並重新整理資料,接下來可以確保地圖多邊形的外觀能反映這些變更。
步驟 3:使用資料導向樣式設定地圖樣式
現在,您已擁有所需的動態資料值,能為 Maps JavaScript 例項中的郵遞區號邊界建立並套用視覺樣式,做為 JSON 物件。接下來,我們要以 choropleth 地圖做為樣式。

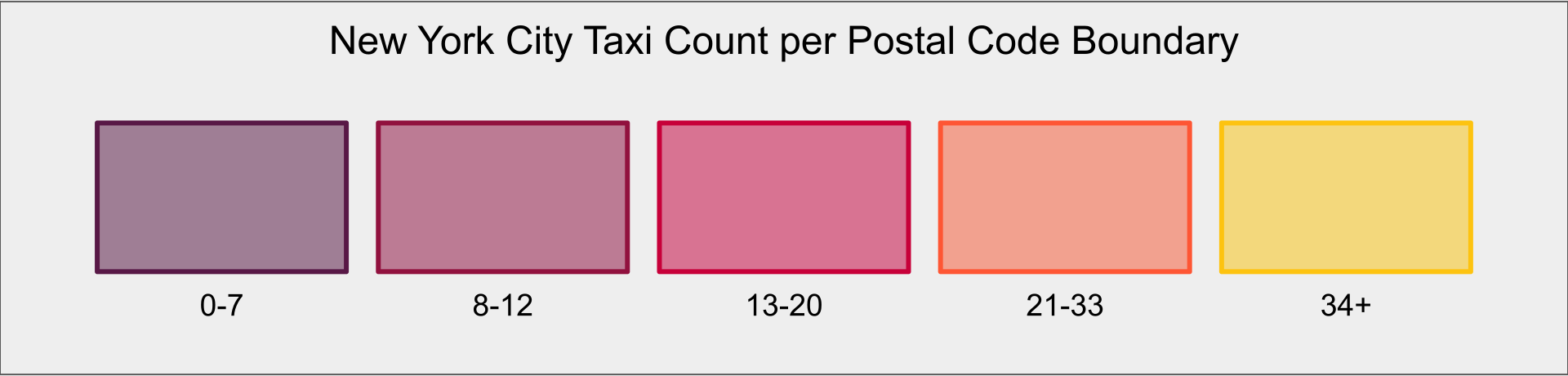

在本例中,您將根據每個郵遞區號的計程車數量設定地圖的樣式,讓使用者瞭解所處地區的計程車密度和供應情形。樣式會因計程車計數值而異。計程車最少的區域將套用紫色樣式,而顏色漸層會在紐約市計程車的紅、橘,結束於紐約市計程車,直到最高密度區域。針對這個色彩配置,您要將這些色彩值套用至 fillColor 和 strokeColor。將 fillOpacity 設定為 0.5 ,即可讓使用者查看基本地圖,並將筆觸透明度設為 1.0,讓使用者可區分同色多邊形的邊界:
const featureLayer = map.getFeatureLayer(
google.maps.FeatureType.POSTAL_CODE
);
featureLayer.style = (featureStyleFunctionOptions) => {
const placeFeature = featureStyleFunctionOptions.feature;
// taxiCount per (postal_code) PlaceID
const taxiCount = zips[placeFeature.placeId];
let fillColor;
let strokeColor;
// Apply colors to features based on taxiCount values
if (taxiCount < 8) {
fillColor = "#571845";
strokeColor = "#571845";
} else if (taxiCount < 13) {
fillColor = "#900c3e";
strokeColor = "#900c3e";
} else if (taxiCount < 21) {
fillColor = "#c60039";
strokeColor = "#c60039";
} else if (taxiCount < 34) {
fillColor = "#fe5733";
strokeColor = "#fe5733";
// keep else if or the whole map gets this style with else
} else if (taxiCount >= 34) {
fillColor = "#fec30f";
strokeColor = "#fec30f";
}
return {
fillColor,
strokeColor,
fillOpacity: 0.5,
strokeOpacity: 1.0,
};
結論
有了 Google 邊界的資料導向樣式,您就能使用資料為各種產業和區隔導入的地圖設定樣式。連結即時資料,您就能夠清楚掌握發生當下的內容、地點,以及發生適當的情況。這項功能具有發揮即時資料的價值,並讓使用者能即時進一步瞭解這些資料。
下一步
- 觀看「如何使用資料導向樣式設定 Google 地圖界線樣式」網路研討會。
- 使用資料導向樣式的點擊事件,讓視覺化效果更上一層樓。
- 建議在地圖中加入進階標記。
貢獻者
主體作者:
Jim Leflar | Google 地圖平台解決方案工程師
