El modelo de lenguaje de modelado unificado (UML) representa una descripción de tus datos independiente del formato. Su beneficio principal es que define y describe los elementos de datos y cómo se relacionan. Con este enfoque basado en modelos, es más probable que los datos estén bien estructurados y sean tolerantes a las modificaciones.
Relaciones de clases UML
Las clases principales en el modelo UML se representan como elementos principales en tu esquema XML. Los diferentes tipos de relaciones entre las clases de UML determinan cómo se estructuran tus elementos XML en el esquema.
Existen tres relaciones de clases:
- Composición dirigida
- Ocurre cuando una clase está compuesta por un subelemento o subelementos. Por ejemplo, si creas un informe electoral, este se compone de elecciones. En tu esquema XML, el elemento
Electionse genera como un subelemento del elementoElectionReport. - Un “Tipo de” o una “Instancia de”
- Esto ocurre cuando una clase abstracta implementa una clase concreta. Por ejemplo, si creas un concurso, se implementa a través de su clase concreta. Esto significa que un concurso de candidato es un tipo de concurso. En tu esquema XML,
Contestse genera como un elemento XML abstracto y sirve como una base de extensión del elementoCandidateContest. - Asociación directa
- Ocurre cuando un elemento incluye otro que contiene un identificador asociado con el segundo elemento. Por ejemplo, esto sucede si asocias o vinculas a un candidato con un partido. En tu esquema XML, el elemento
Candidateincluye un elementoPartyId, que contiene un identificador asociado con un elementoParty.

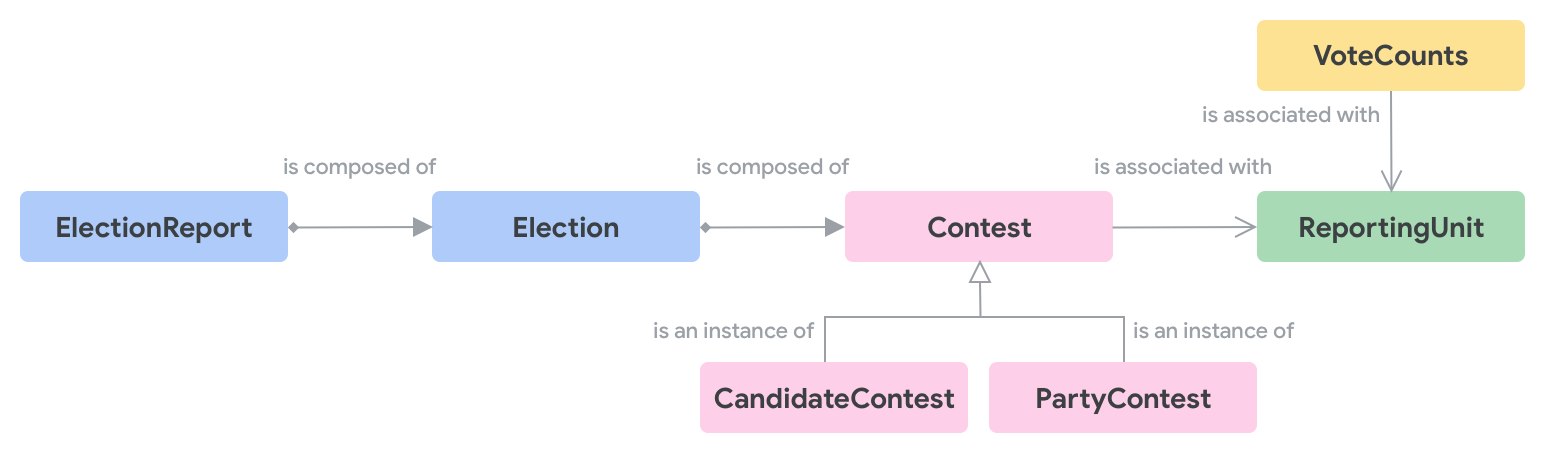

En el siguiente diagrama, se ilustran los tres tipos de relaciones:
Ejemplos de modelos UML

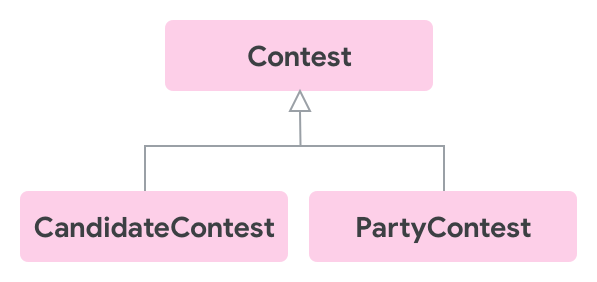

En el siguiente diagrama, se muestra una entidad Contest y dos tipos de Contest: CandidateContest y PartyContest.

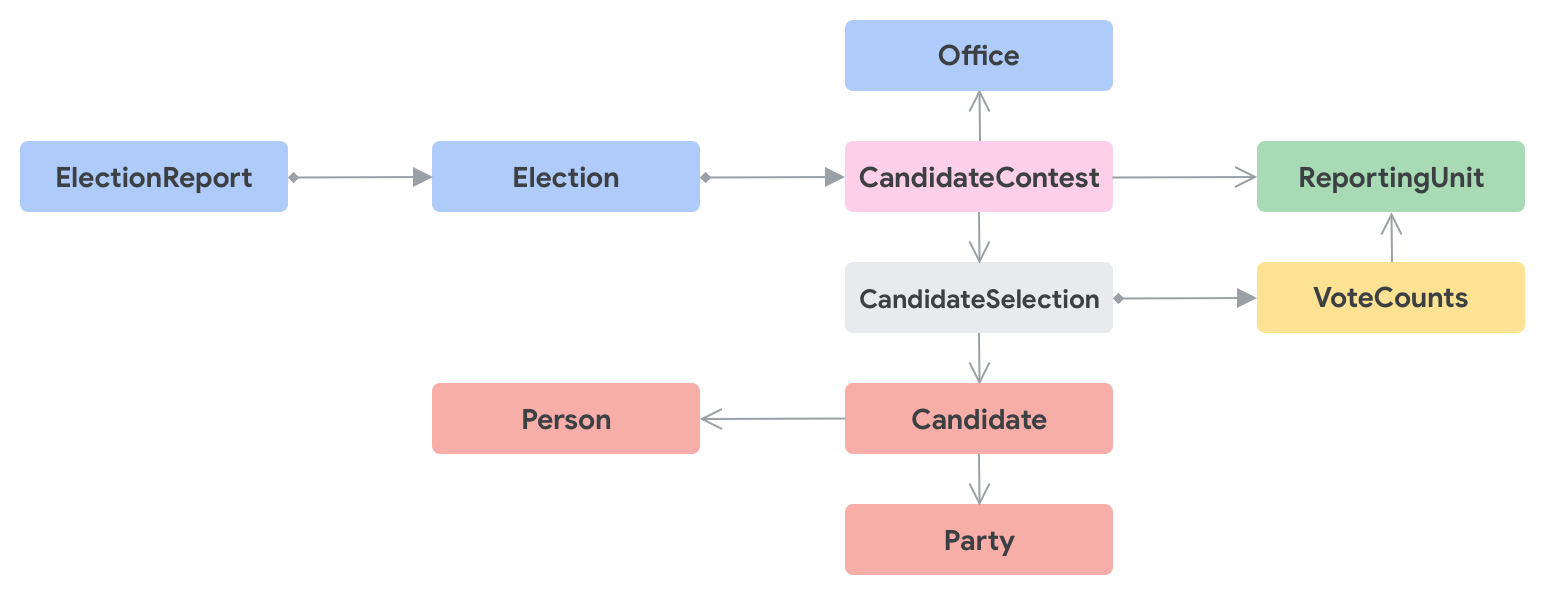

En el siguiente diagrama, se muestra una vista de alto nivel del diagrama de clases de un CandidateContest:

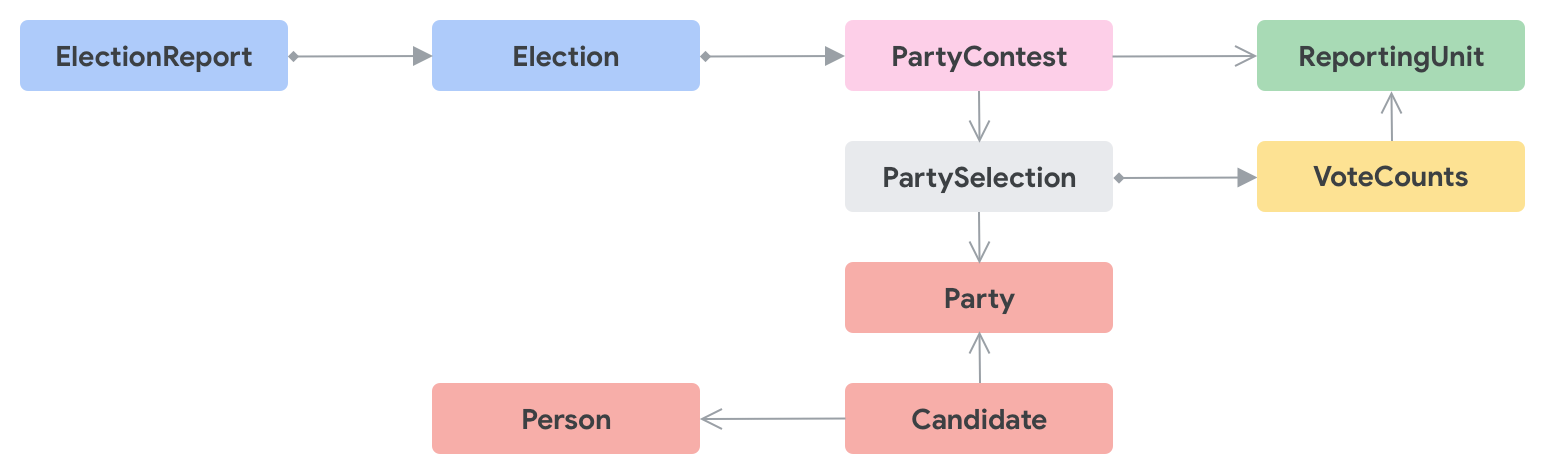

En el siguiente diagrama, se muestra una vista de alto nivel del diagrama de clases de un PartyContest:
