技术架构

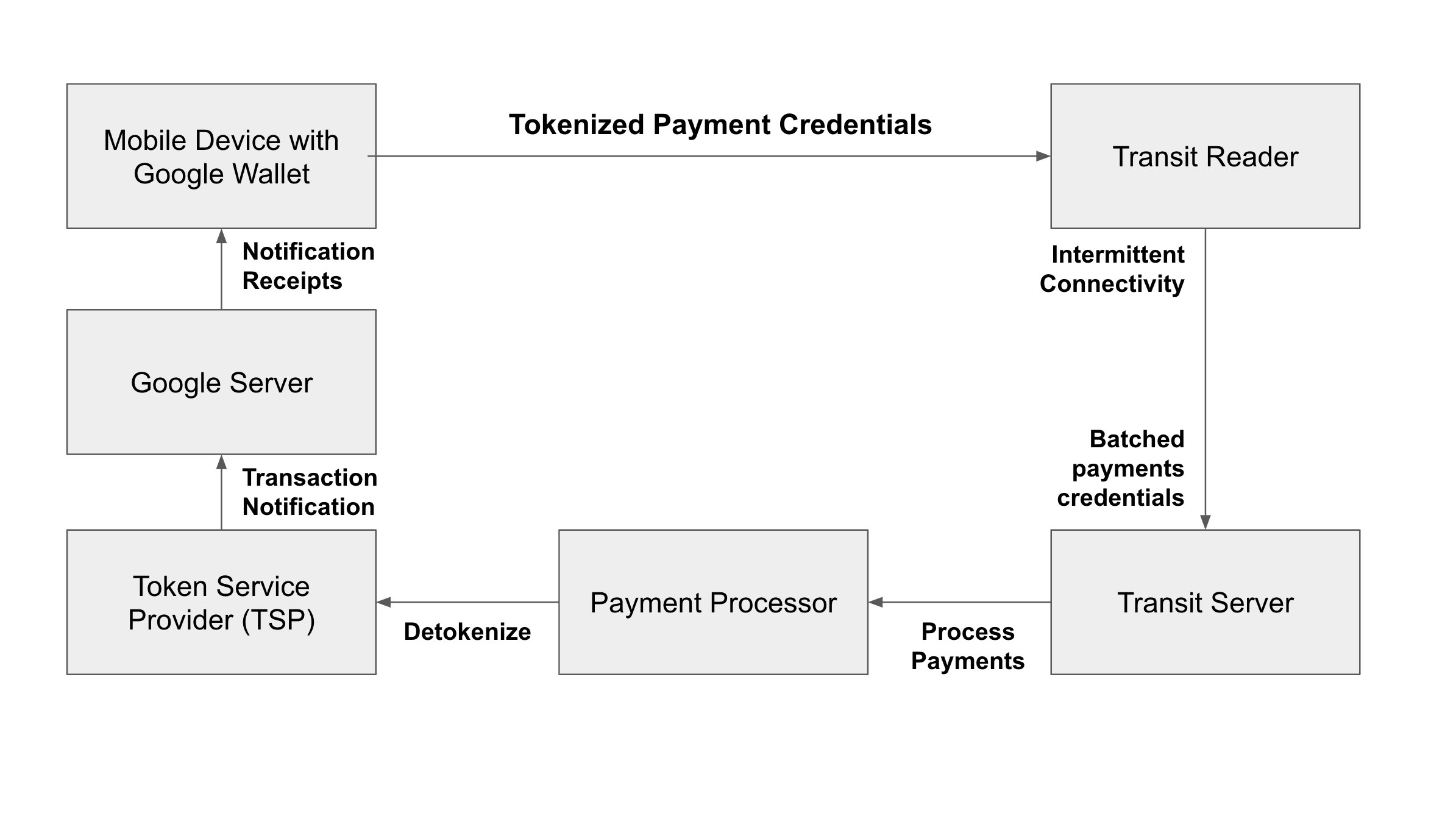

图 1 显示了开放式付款的技术架构及其与 Google 钱包：

图 1. Google 钱包、TSP 和公交公司之间的数据流。

以下是技术架构的各个部分的定义。

装有 Google 钱包的移动设备

借助搭载 Android OS 的移动设备，用户可以安全地将卡片添加到 Google 钱包。Google 电子钱包会促进令牌化，也就是 支付网络将卡令牌化，并在移动设备上添加设备专用令牌。对于 有关标记化的详细信息，请参阅 付款的运作方式。

Google 钱包与大多数现代 Android 设备兼容，它支持 制造商和外形规格。如需了解最低要求，请参阅前提条件。

公交阅读器

公交卡读卡器通常位于公交车站或公交车上车点。通过 公交读卡器和终端会在同一位置接收来自 Google 钱包的付款凭据 从实体感应式信用卡或借记卡接收付款凭据的方式。接收者 公交读卡器必须符合 EMV 协议的要求。如需了解详情，请参阅基本功能要求。

为了使读卡器符合相关要求并支持移动 EMV 付款，它们可能需要升级软件。如需详细了解 Google 对 EMV 代码的要求，请参阅 基本功能要求。

对于离线或没有可靠的高速互联网连接的读者而言， 需要启用 离线设备身份验证 (ODA)。如需了解最低要求，请参阅 前提条件。

传输服务器

后端服务器。公交运营商或其系统集成商通常负责运营该服务。读卡器通常会间歇性地连接到服务器，并将交易批量处理。 服务器接收批处理请求，并将请求传递给公交运营商的付款 处理器。

付款处理方

付款处理方是处理交易的公司。它会解标记令牌化付款凭据，并与发卡银行完成交易。更多信息 有关付款处理的信息，请参阅 付款的运作方式。

令牌服务提供商 (TSP)

支付网络的 TSP 提供对信用卡和借记卡进行令牌化和去令牌化处理的服务 卡片。处理方利用 TSP 来根据 Google 钱包应用发送给他们的令牌检索付款凭据。

Google 服务器

服务器在 Google 合作伙伴与用户所用的 Android 移动设备之间建立连接 设备。TSP 发送交易通知，例如授权和结算 通知发送到 Google 服务器。Google 服务器会使用这些信息向用户显示通知和交易收据。
