Il modello UML (Unified Modeling Language) rappresenta una descrizione dei dati indipendente dal formato. Il suo vantaggio principale è che definisce e descrive gli elementi di dati e la loro correlazione. Con questo approccio basato su modelli, i dati hanno maggiori probabilità di essere ben strutturati e tolleranti alle modifiche.
Relazioni delle classi UML
Le classi principali nel modello UML sono rappresentate come elementi principali nello schema XML. I diversi tipi di relazioni tra le classi UML determinano come sono strutturati gli elementi XML nello schema.
Ci sono tre relazioni di classe:
- Composizione diretta
- Si verifica quando una classe è composta da uno o più elementi secondari. Ad esempio, se crei un report sulle elezioni, questo sarà composto dalle elezioni. Nello schema XML, l'elemento
Electionviene generato come elemento secondario dell'elementoElectionReport. - Un campo "Tipo di" o "Istanza di"
- Questo è il caso in cui una classe astratta implementa una classe concreta. Ad esempio, se crei un concorso, questo viene implementato dalla sua classe concreta. Significa che un
contesto di candidati è un tipo di concorso. Nello schema XML,
Contestviene generato come elemento XML astratto e funge da base di estensione per l'elementoCandidateContest. - Associazione diretta
- Questo si verifica quando un elemento include un altro elemento che contiene
un identificatore associato al secondo elemento. Ad esempio, questo accade se associ o colleghi un candidato a un partito. Nel tuo schema XML, l'elemento
Candidateinclude un elementoPartyId, contenente un identificatore associato a un elementoParty.

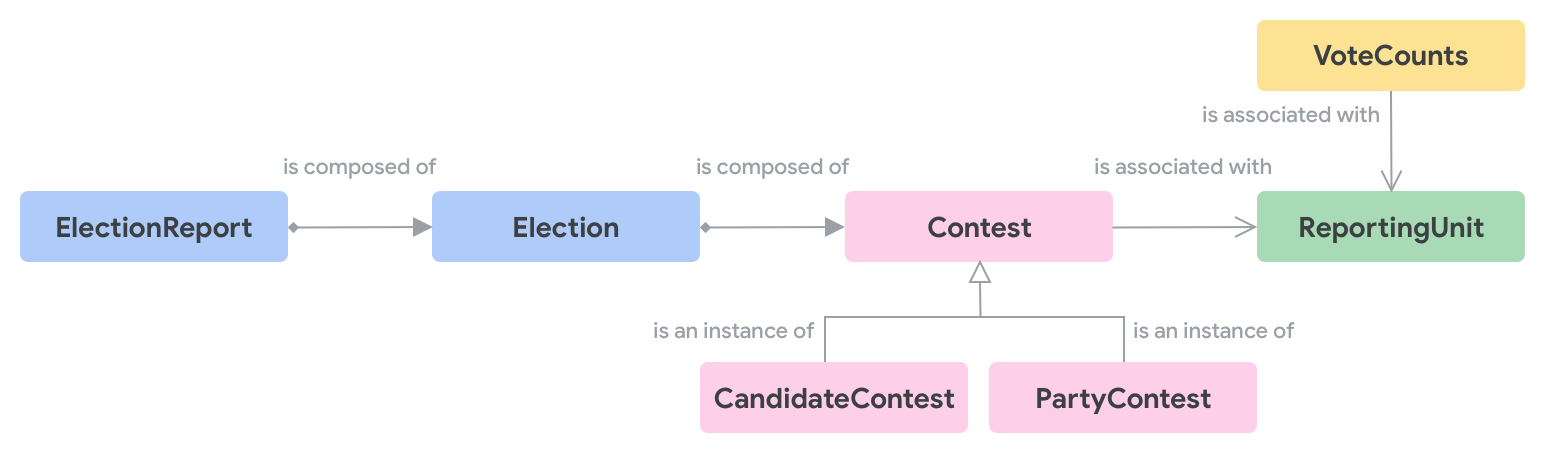

Il seguente diagramma illustra i tre tipi di relazioni:
Esempi di modelli UML

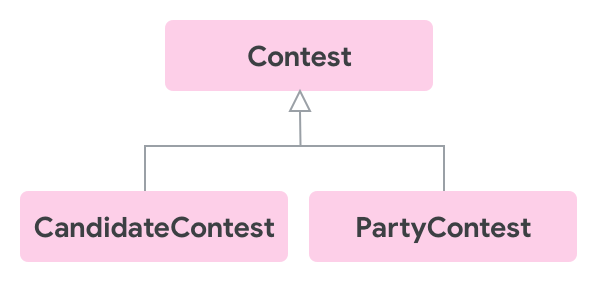

Il seguente diagramma mostra un'entità Contest e due tipi di Contest:
CandidateContest e PartyContest.

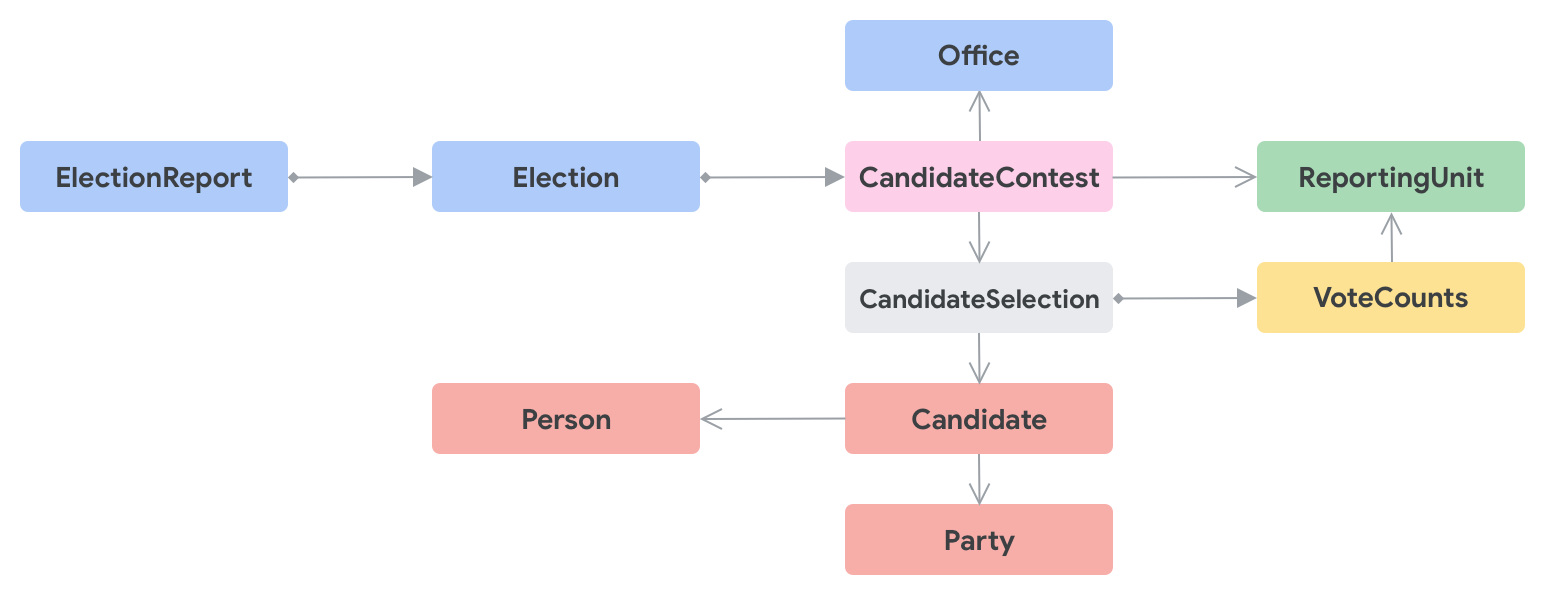

Il seguente diagramma mostra una visualizzazione generale del diagramma della classe per un
CandidateContest:

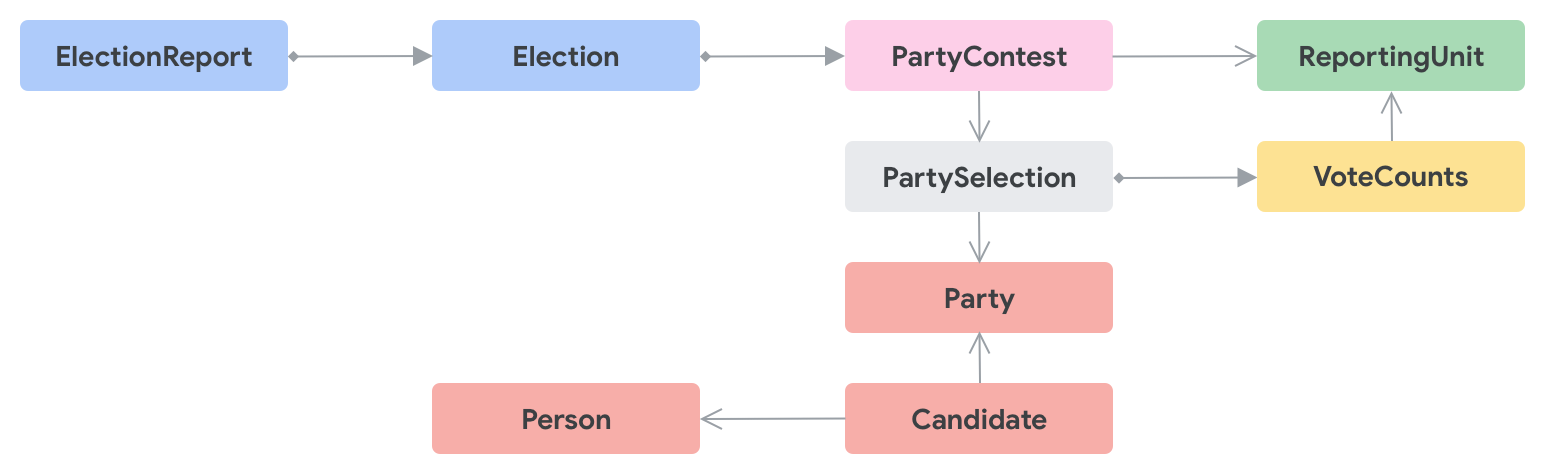

Il seguente diagramma mostra una visualizzazione generale del diagramma della classe per un
PartyContest:
