alerty o cyklonach;

Mapy Google wyświetlają geometrię prognozy burzowej.

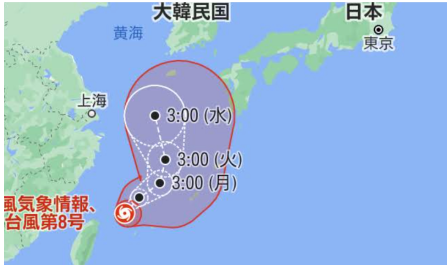

Rysunek 1. Mapy Google wyświetlają prognozę dotyczącą burzy.

Alerty publiczne mogą wyświetlać w Mapach Google geometrię prognozy burzy tropikalnej, taką jak na rysunku 1, jeśli spełniasz te wymagania:

  1. Podaj w pliku danych prawidłowy alert CAP zawierający informacje o cyklonie.

  2. W nowym pliku danych, który nie jest plikiem danych CAP, podaj dodatkowe dane określające geometrię burzy powiązaną z informacjami o burzy w alertach CAP.

Dodatkowe wymagania dotyczące alertu CAP dotyczącego cyklonu

W przypadku alertów dotyczących burzy tropikalnej, tajfunu i cyklonu musisz podać w alertach CAP unikalny identyfikator burzy. Zalecamy użycie elementów <info> i <parameter>, aby przypisać elementowi <valueName> wartość StormId, jak pokazano w tym fragmencie kodu.

<parameter>
    <valueName>StormId</valueName>
    <value>UniqueStormId</value>
</parameter>

Komunikaty alarmowe korzystają z tych informacji, aby połączyć burzę z odpowiednią wizualizacją w pliku danych o geometrii burzy.

Przykład

<parameter>
    <valueName>StormId</valueName>
    <value>UIG4354812</value>
</parameter>

Dodatkowe wymagania dotyczące plików danych z informacjami o geometrii burz

Jeśli plik danych zawiera dane o geometrii burzy, przygotuj drugi plik danych, który zawiera informacje o różnych burzach tropikalnych. Podaj adresy URL plików danych zawierających geometrię prognozy. NOAA generuje prognozę pliku danych geometrycznych, który zawiera dane w formacie XML, jak w tym kodzie:

<item>
  <title>
    Advisory #024 Forecast [shp] - Tropical Storm Walaka (CP1/CP012018)
  </title>
  <description>
    Forecast Track, Cone of Uncertainty, Watches/Warnings. Shapefile last
     updated 05 Oct 2018 14:52:04 GMT.
  </description>
<link>http://www.prh.noaa.gov/cphc/tc_graphics/2018/gis/cp012018_5day_024.zip
  </link>
</item>

W powyższym przykładzie element <link> zawiera plik ZIP z plikami, które reprezentują geometrię prognozy wspomnianej burzy tropikalnej. W pliku ZIP pliku danych umieść te pliki:

  • Plik zawierający punkty prognozy centrum burzowego.
  • Plik zawierający linię ścieżki prognozy środkowej.
  • Plik zawierający wielokąt stożka prognozy.

Aby odróżnić pliki ZIP podczas przetwarzania, każdy z nich musi mieć inny sufiks nazwy.

Przykładowo plik prognozy NHC al012021_5day_001.zip zawiera te pliki:

  • al012021-001_5day_lin.shp
  • al012021-001_5day_pgn.shp
  • al012021-001_5day_pts.shp
  • al012021-001_ww_wwlin.shp

Tabela atrybutów al012021-001_ww_wwlin.shp zawiera kolumnę o nazwie STORMNUM (patrz rys. 2). Dane w tej kolumnie są używane jako wartość StormID w pliku danych.

Kolumna STORMNUM zawiera identyfikatory burz.
Rysunek 2. W kolumnie STORMNUM podaj wartości StormID.

Tabela atrybutów al012021-001_5day_pts.shp używa kolumn o nazwach LAT i LON, aby odpowiednio oznaczać szerokość i długość geograficzną (patrz rysunek 3).

Kolumny LAT i LON zawierają informacje o lokalizacji burzy.
Rysunek 3. W kolumnach LAT i LON podaj dane dotyczące szerokości i długości geograficznej.

Lista kontrolna geometrii burzy tropikalnej

Zanim prześlesz plik danych do Google, aby obsługiwać geometrię oka cyklonu tropikalnego, wykonaj te czynności:

☐ Wygeneruj prawidłowy alert CAP z unikalną wartością StormId.
☐ Utwórz plik danych z geometrią prognozy i udostępnij jego adres URL w Google.
☐ Wyślij wyjaśnienie struktury pliku ZIP zawierającego geometrię prognozy:
    ☐ Który plik określa punkty prognozy środka cyklonu?
    ☐ Który plik określa środkową prognozowaną ścieżkę?
    ☐ Który plik określa wielokąt osi prognozy?
    ☐ Jakie nazwy kolumn oznaczają identyfikator, szerokość i długość geograficzną burzy?
