形狀

形狀有助於強調部分畫面元素相對於其他元素的重要性。

指引總覽 (重點摘要)：

  • 針對主要動作和元件，使用更多圓角 (圓角半徑)
  • 針對低強調元素，使用方角和圓角較少的圓角 (圓角半徑)

圓角半徑值

車輛專用 Android 提供一組圓角半徑值，旨在強調各種螢幕元素相對於其他畫面元素的重要性。

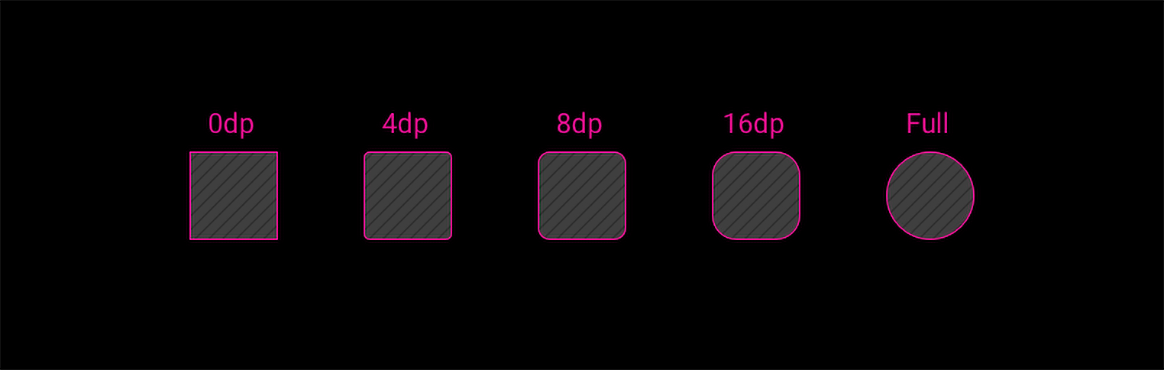

圓角半徑值
R0 R1 R2 R3 R4
0dp 4dp 8 dp 16dp 完整

使用捨入法進行強調

Android Automotive 中的圓角和方角圖形可建立視覺階層，將使用者的注意力轉移到較強調的元素。較高強調元素的邊角較圓角，圓角半徑也較大。低強調元素的邊角較小，圓角半徑也較小。

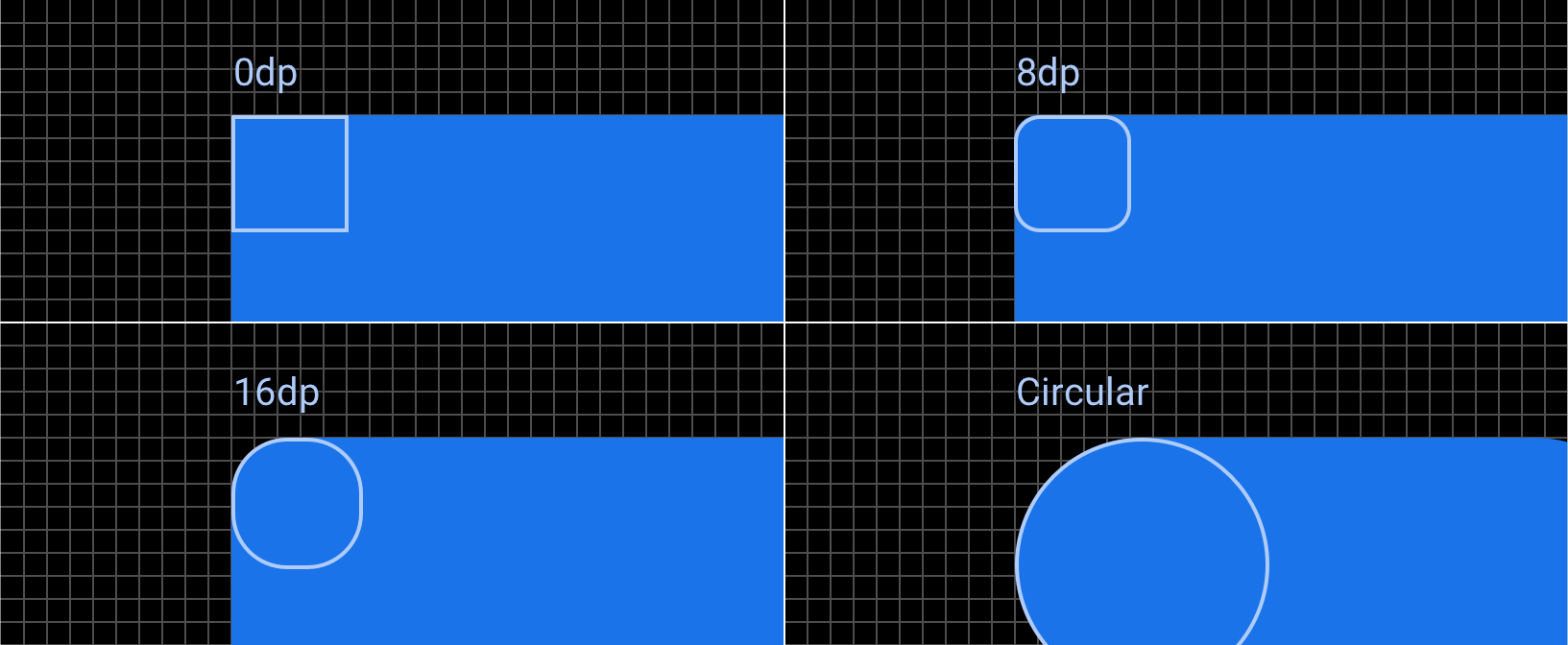

四個圓角半徑的所有範例
四個圓角半徑 (從最低 (0dp = 正方形) 到最高 (圓形) 的範例

0dp - 基準

針對不需要額外強調的基準元素，請使用 0dp (正方形) 角。工具列或清單等基本版面配置結構應使用 0dp 的邊角。圖片的邊角也應為 0 dp，除非圖片經過圓角容器 (例如資訊卡) 遮蓋，或處於所選狀態。

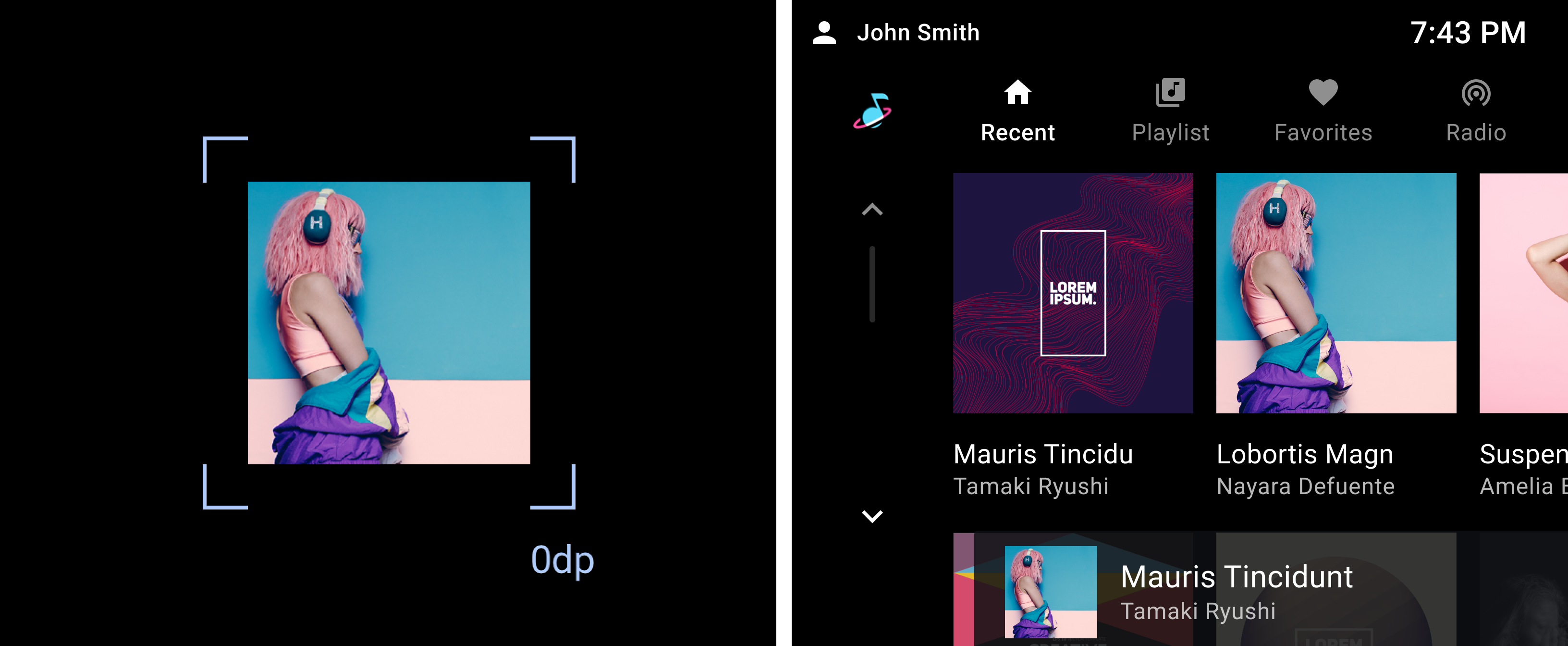

正方形角範例
在右側格狀檢視畫面中，相簿封面不需要以彼此相對為重點或與其他顯示元素有關，因此角落為 0 dp (詳細資料如左側顯示)

8dp - 低強調

8dp 是圓角形狀的預設圓角半徑。請使用這個形狀來表示低強調的互動元素，例如資訊卡和容器。

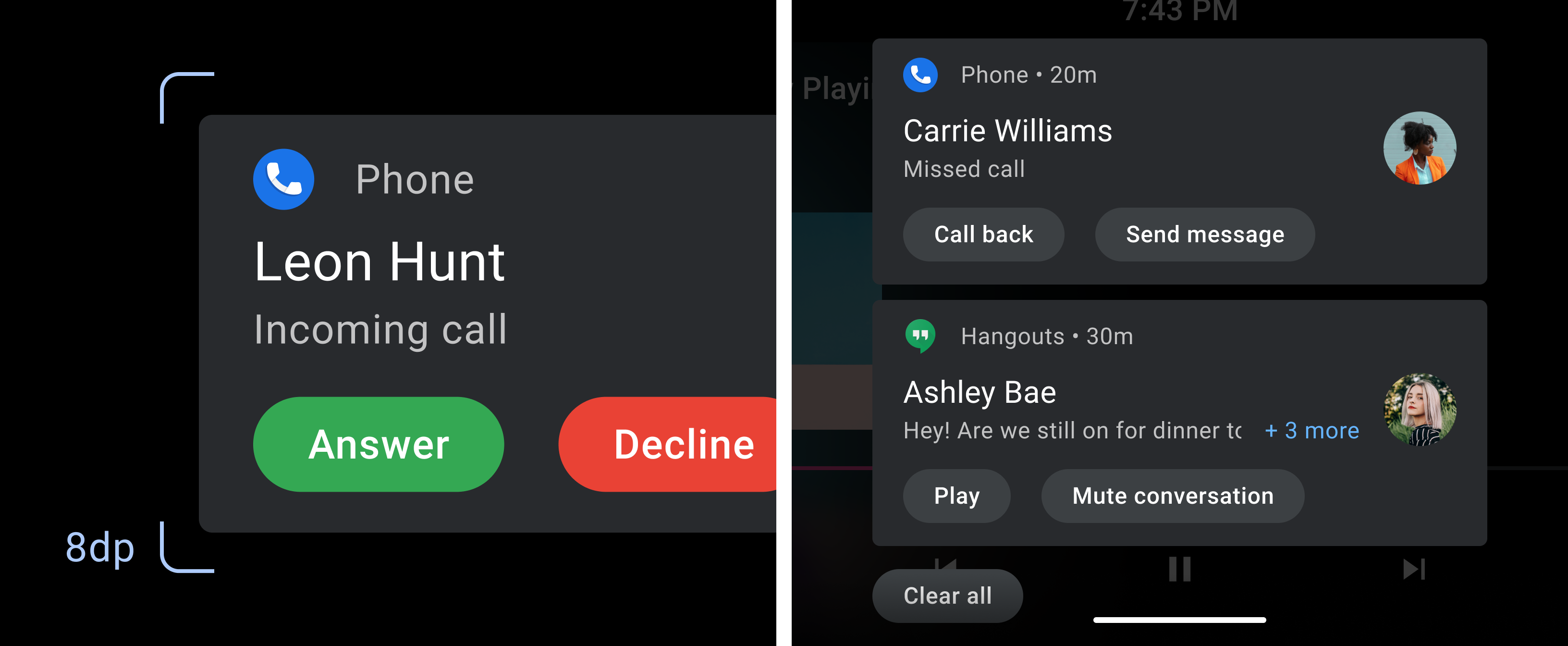

8dp 低強調效果示例
此處顯示的通知資訊卡採用預設的 8 dp 圓角半徑 (如左側所示)，因此較不強調資訊卡上的動作按鈕 (如右側所示)，因此更重要

16dp - 中強調

如果是中等強調的元件 (包括互動式元素和可展開式元件)，請採用 16dp 的圓角半徑。

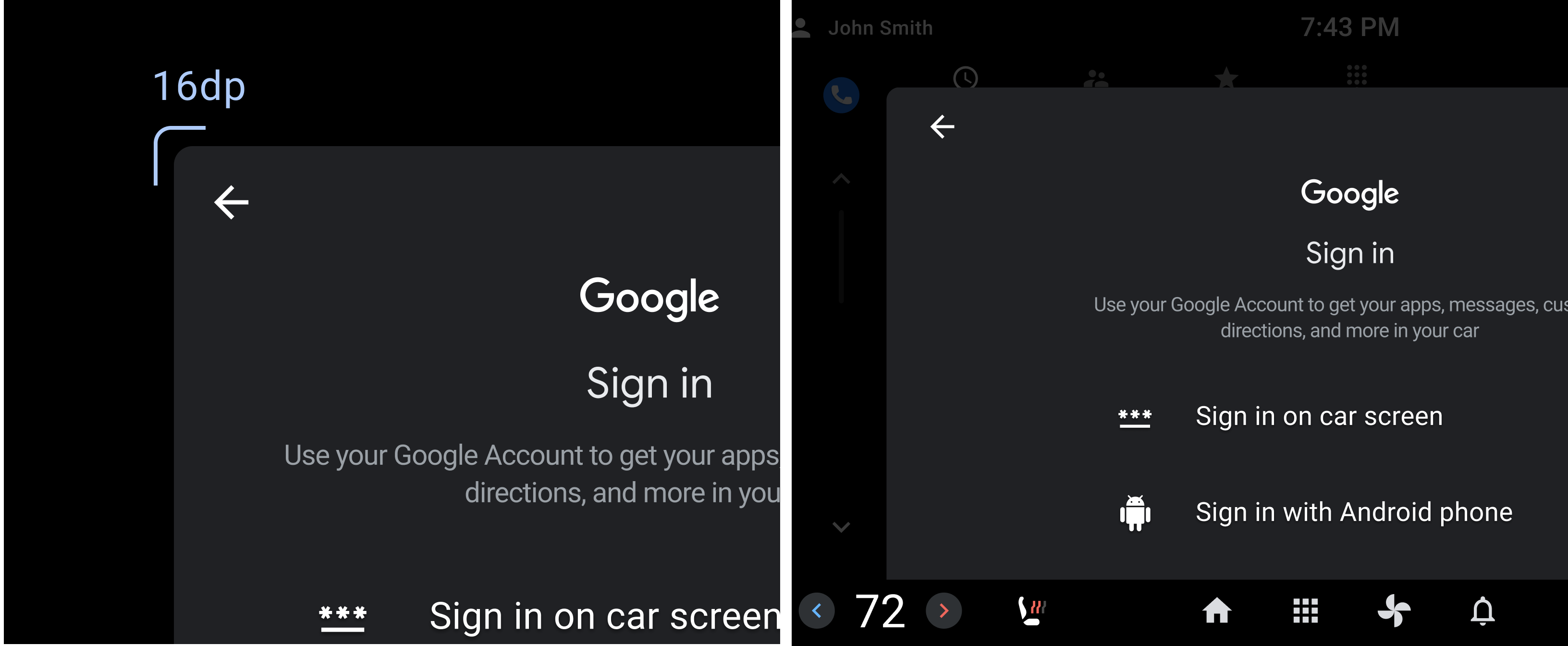

16dp 中角範例
在本例中，16dp 圓角半徑用於為底部功能表提供中度強調效果，這比畫面上的目前內容重要還重要

圓形 - 高強調

圓形形狀對多數直線形狀的視覺效果較佳。應保留給 FAB、方塊和小工具等高度強調元件。

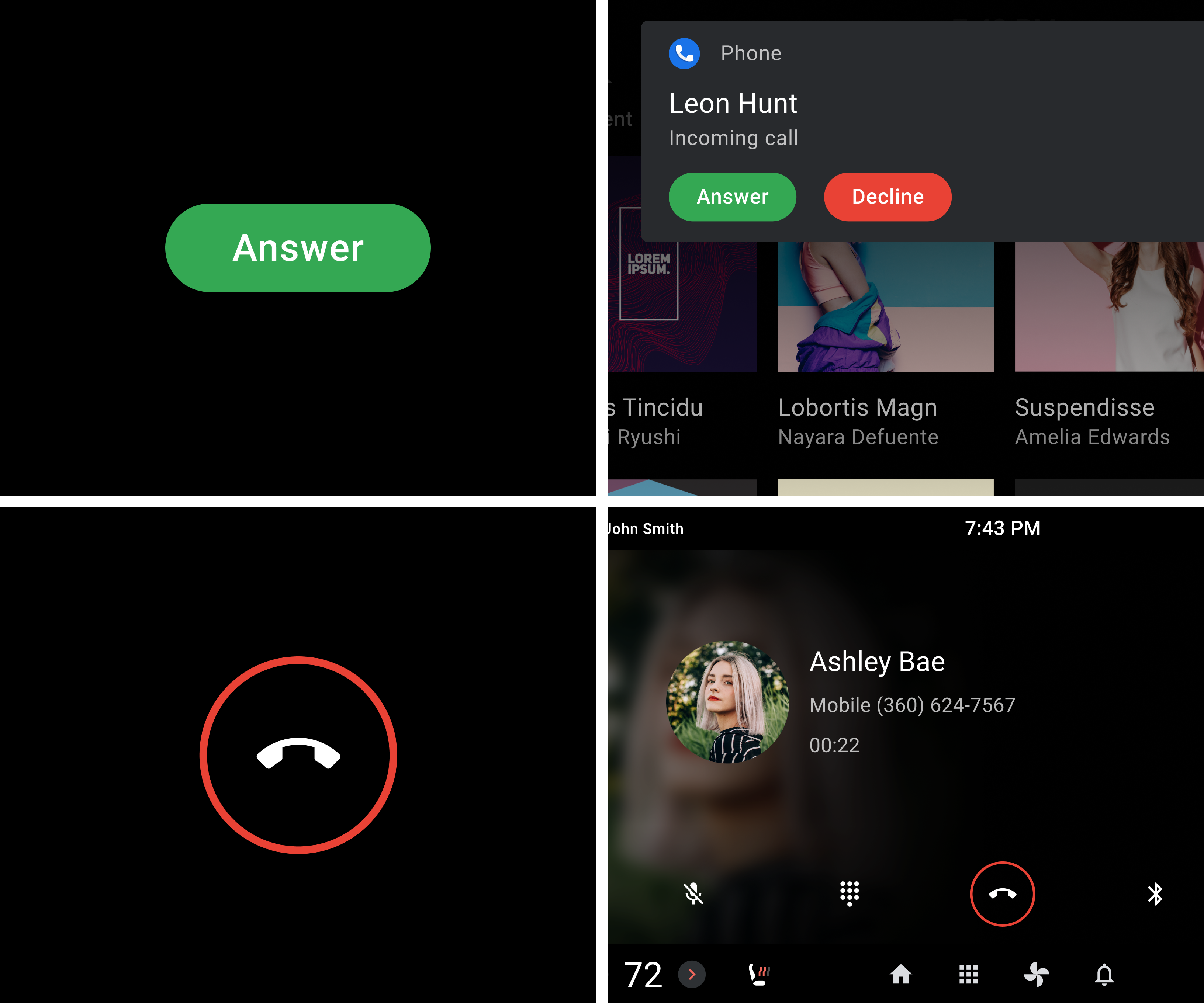

高強調全圓角範例
這裡使用全圓角和圓形形狀，藉此盡可能強調左下角的 FAB、右上角動作按鈕、左下方的 FAB
